一 背景
由于商用车相对于乘用车更注重实用性，功能也较单一，且具有产量小的特点，因此在设计开发时需要进行约束，以更大程度实现软硬件的复用和成本的降低，在此需求下J1939协议便随之产生了。
J1939协议是由美国汽车工程师协会定义的一组标准，用于卡车、公共汽车和工程机械等重型车辆。该标准协议建立在CAN上，是基于CAN的高层协议。 J1939协议实现了对相关信号进行标准化定义，如信号长度、精度等，以及将相关信号按功能需求等进行打包，并对报文类型和ID等进行标准化定义。这使得商用车在进行信号采集时，针对于常见的功能，可直接从协议中选取标准的报文来进行试验，从而节省了开发成本。
二 方案
针对于J1939协议的特点，IPETRONIK将J1939标准加入到了IPEmotion中，实现了对J1939协议信号的采集。

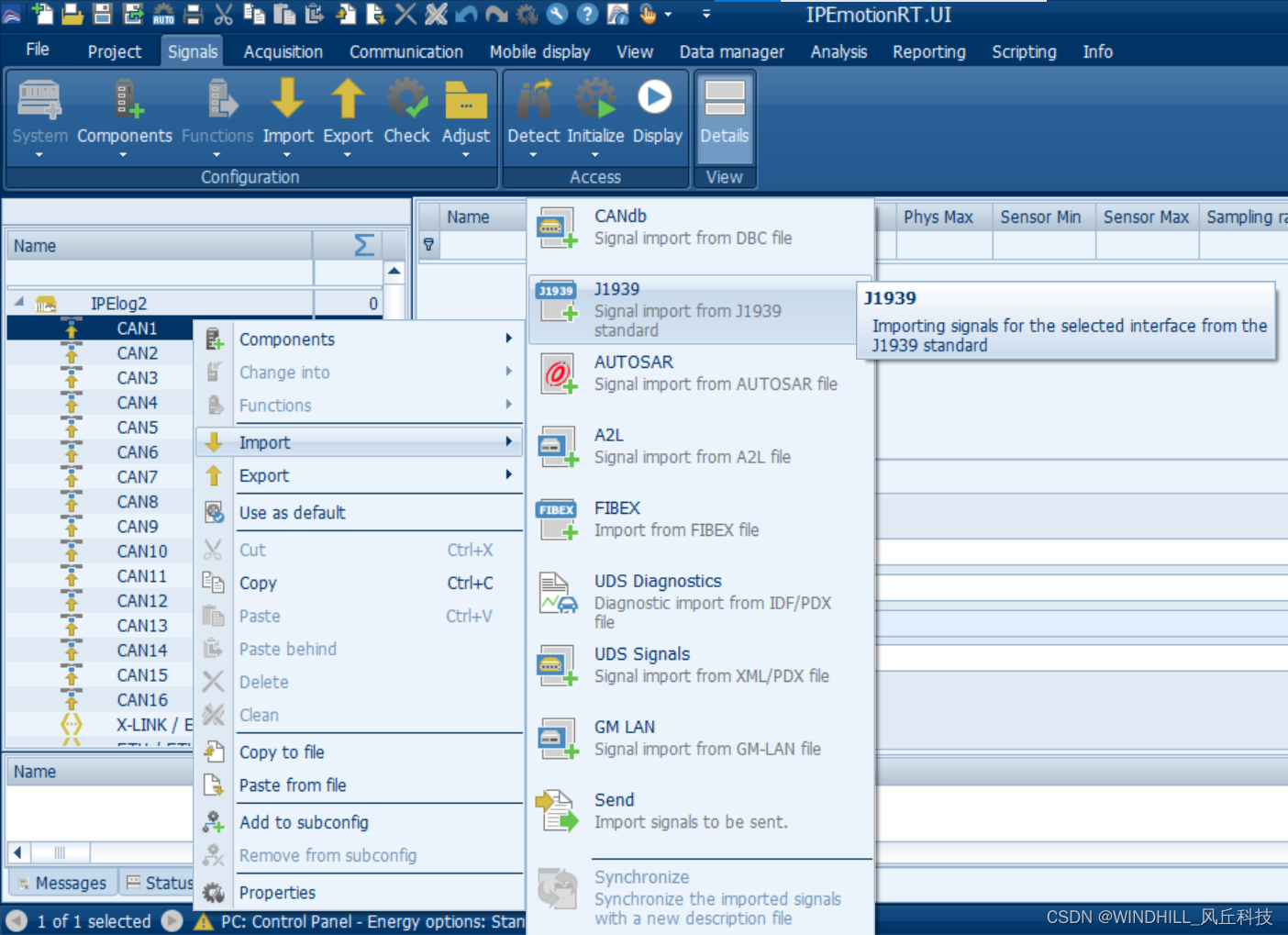

• 如图，可以在任意的CAN接口如记录仪或CAN卡的CAN通道选择J1939功能。
• J1939导入对话框提供了标准化定义的4000多个默认通道列表，并且通过总线扫描功能，可以确定哪些通道在所连接的ECU上是可用的。
• 进行通道扫描时，可用通道被激活。
• 添加完成之后，点击“显示”，则会显示实时的信息和通道读数。并且，在视图区域，拖拽通道，可同时显示多路数据。
三 优势
• 可更快地设置标准化系统；
• 将协议集成到软件中使用，方便测试，节约成本；
......
请点击此处，查看剩余30%精彩内容！
