OpenCV--图像边缘检测

在计算机视觉和图像处理领域，边缘检测是极为关键的技术。边缘作为图像中像素值发生急剧变化的区域，承载了图像的重要结构信息，在物体识别、图像分割、目标跟踪等众多应用场景中发挥着核心作用。OpenCV 作为强大的计算机视觉库，提供了丰富且高效的边缘检测算法。本文将深入探讨常见边缘检测算法的原理，并结合 OpenCV 的代码示例，助力读者深入理解与运用边缘检测技术。

一、边缘检测简介

边缘检测旨在识别和提取图像中物体的边界，通过检测图像中像素值的变化，标记出图像中明显的边缘部分。不同类型的图像边缘可能对应不同的物体边界、纹理变化或光照变化。在实际应用中，良好的边缘检测结果能大幅简化后续图像处理任务，提高算法的效率和准确性。

二、Sobel 算子

1. 原理

Sobel 算子是一种常用的边缘检测算法，它基于图像中像素的梯度来检测边缘。该算法分别计算图像在水平方向（X 方向）和垂直方向（Y 方向）的梯度，通过近似计算一阶偏导数来获取梯度幅值和方向。具体来说，Sobel 算子使用两个卷积核，一个用于检测水平方向的边缘，另一个用于检测垂直方向的边缘。以 3x3 的 Sobel 核为例，水平方向核为\(\begin{bmatrix}-1 & 0 & 1 \\ -2 & 0 & 2 \\ -1 & 0 & 1\end{bmatrix}\)，垂直方向核为\(\begin{bmatrix}-1 & -2 & -1 \\ 0 & 0 & 0 \\ 1 & 2 & 1\end{bmatrix}\)。通过对图像进行卷积运算，得到水平和垂直方向的梯度值，再根据两者计算梯度幅值和方向，以确定边缘位置。由于 Sobel 算子在计算梯度时考虑了邻域像素的加权平均，对噪声有一定的抑制能力。

2. OpenCV 实现

在 OpenCV 中，使用cv2.Sobel()函数实现 Sobel 边缘检测。该函数的第一个参数为输入图像，第二个参数为输出图像的深度，第三个参数为 X 方向的导数阶数，第四个参数为 Y 方向的导数阶数，此外还可指定卷积核的大小等参数。下面是使用 Sobel 算子进行边缘检测的示例代码：

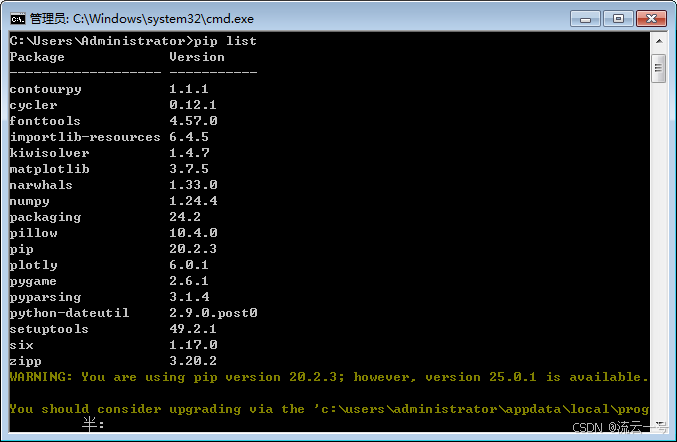

import cv2

import numpy as np

import matplotlib.pyplot as plt

# 读取图像并转换为灰度图

img = cv2.imread('test.jpg', 0)

# 计算X方向的梯度

sobelx = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize = 5)

sobelx = np.uint8(np.absolute(sobelx))

# 计算Y方向的梯度

sobely = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize = 5)

sobely = np.uint8(np.absolute(sobely))

# 计算梯度幅值

sobelxy = cv2.addWeighted(cv2.convertScaleAbs(sobelx), 0.5, cv2.convertScaleAbs(sobely), 0.5, 0)

# 显示结果

plt.subplot(141), plt.imshow(img, cmap = 'gray'), plt.title('Original')

plt.xticks([]), plt.yticks([])

plt.subplot(142), plt.imshow(sobelx, cmap = 'gray'), plt.title('Sobel X')

plt.xticks([]), plt.yticks([])

plt.subplot(143), plt.imshow(sobely, cmap = 'gray'), plt.title('Sobel Y')

plt.xticks([]), plt.yticks([])

plt.subplot(144), plt.imshow(sobelxy, cmap = 'gray'), plt.title('Sobel XY')

plt.xticks([]), plt.yticks([])

plt.show()

三、Scharr 算子

1. 原理

Scharr 算子同样用于计算图像的梯度，本质上是 Sobel 算子的改进版本。在 Sobel 算子中，当卷积核较小时，对图像细节的检测能力有限。Scharr 算子使用固定的 3x3 卷积核，在计算梯度时，能更精确地逼近导数，对图像细节的检测效果优于 Sobel 算子。水平方向的 Scharr 核为\(\begin{bmatrix}-3 & 0 & 3 \\ -10 & 0 & 10 \\ -3 & 0 & 3\end{bmatrix}\)，垂直方向的 Scharr 核为\(\begin{bmatrix}-3 & -10 & -3 \\ 0 & 0 & 0 \\ 3 & 10 & 3\end{bmatrix}\)，这使得它在检测图像边缘的细微变化时表现更出色。

2. OpenCV 实现

在 OpenCV 中，通过将cv2.Sobel()函数的ksize参数设置为cv2.CV_SCHARR来使用 Scharr 算子。下面是使用 Scharr 算子进行边缘检测的示例：

import cv2

import numpy as np

import matplotlib.pyplot as plt

# 读取图像并转换为灰度图

img = cv2.imread('test.jpg', 0)

# 计算X方向的梯度

scharrx = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize = cv2.CV_SCHARR)

scharrx = np.uint8(np.absolute(scharrx))

# 计算Y方向的梯度

scharry = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize = cv2.CV_SCHARR)

scharry = np.uint8(np.absolute(scharry))

# 计算梯度幅值

scharrxy = cv2.addWeighted(cv2.convertScaleAbs(scharrx), 0.5, cv2.convertScaleAbs(scharry), 0.5, 0)

# 显示结果

plt.subplot(141), plt.imshow(img, cmap = 'gray'), plt.title('Original')

plt.xticks([]), plt.yticks([])

plt.subplot(142), plt.imshow(scharrx, cmap = 'gray'), plt.title('Scharr X')

plt.xticks([]), plt.yticks([])

plt.subplot(143), plt.imshow(scharry, cmap = 'gray'), plt.title('Scharr Y')

plt.xticks([]), plt.yticks([])

plt.subplot(144), plt.imshow(scharrxy, cmap = 'gray'), plt.title('Scharr XY')

plt.xticks([]), plt.yticks([])

plt.show()

四、Laplacian 算子

1. 原理

Laplacian 算子是一种二阶导数算子，通过计算图像的二阶导数来检测边缘。与 Sobel 和 Scharr 算子基于一阶导数不同，Laplacian 算子对图像中的孤立点、线以及边缘的变化更为敏感。其原理是通过对图像进行拉普拉斯运算，找到二阶导数为零的点，这些点通常对应图像的边缘。在实际应用中，常用的 Laplacian 核有\(\begin{bmatrix}0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0\end{bmatrix}\)等。由于 Laplacian 算子对噪声非常敏感，通常在使用前需要对图像进行平滑处理。

2. OpenCV 实现

在 OpenCV 中，使用cv2.Laplacian()函数实现 Laplacian 边缘检测。该函数的第一个参数为输入图像，第二个参数为输出图像的深度。以下是使用 Laplacian 算子进行边缘检测的示例代码：

import cv2

import numpy as np

import matplotlib.pyplot as plt

# 读取图像并转换为灰度图

img = cv2.imread('test.jpg', 0)

# 使用高斯滤波对图像进行平滑处理

img = cv2.GaussianBlur(img, (3, 3), 0)

# 进行Laplacian边缘检测

laplacian = cv2.Laplacian(img, cv2.CV_64F)

laplacian = np.uint8(np.absolute(laplacian))

# 显示结果

plt.subplot(121), plt.imshow(img, cmap = 'gray'), plt.title('Original')

plt.xticks([]), plt.yticks([])

plt.subplot(122), plt.imshow(laplacian, cmap = 'gray'), plt.title('Laplacian')

plt.xticks([]), plt.yticks([])

plt.show()

五、Canny 边缘检测

1. 原理

Canny 边缘检测是一种被广泛应用的边缘检测算法，它是一种多阶段的算法，旨在检测出图像中真实、清晰的边缘。Canny 算法主要包含以下几个步骤：

高斯滤波：对输入图像进行高斯滤波，去除噪声，减少噪声对边缘检测的干扰。

计算梯度幅值和方向：使用 Sobel 等算子计算图像中每个像素的梯度幅值和方向。

非极大值抑制：在梯度方向上，对每个像素进行检查，仅保留梯度幅值最大的像素，抑制非边缘像素，从而细化边缘。

双阈值检测和边缘连接：设置高、低两个阈值，将梯度幅值大于高阈值的像素确定为强边缘，小于低阈值的像素排除，介于两者之间的像素根据其与强边缘的连接性来确定是否为边缘。

2. OpenCV 实现

在 OpenCV 中，使用cv2.Canny()函数实现 Canny 边缘检测。该函数的第一个参数为输入图像，第二个参数为低阈值，第三个参数为高阈值。示例代码如下：

import cv2

import numpy as np

import matplotlib.pyplot as plt

# 读取图像并转换为灰度图

img = cv2.imread('test.jpg', 0)

# 进行Canny边缘检测

edges = cv2.Canny(img, 100, 200)

# 显示结果

plt.subplot(121), plt.imshow(img, cmap = 'gray'), plt.title('Original')

plt.xticks([]), plt.yticks([])

plt.subplot(122), plt.imshow(edges, cmap = 'gray'), plt.title('Canny Edges')

plt.xticks([]), plt.yticks([])

plt.show()

六、总结

本文详细介绍了 OpenCV 中的多种边缘检测算法，包括 Sobel 算子、Scharr 算子、Laplacian 算子和 Canny 边缘检测算法。每种算法都有其独特的原理和适用场景，Sobel 和 Scharr 算子基于一阶导数，对噪声有一定抗性且能较好检测明显边缘；Laplacian 算子基于二阶导数，对细节敏感但对噪声也敏感；Canny 算法通过多阶段处理，能检测出更真实、连续的边缘。在实际应用中，需根据图像的特点和处理需求，选择合适的边缘检测算法，以达到最佳的处理效果。
