一、相控阵雷达为何需要RFoF？

1. 核心需求驱动
   • 分布式部署：相控阵雷达（AESA/PESA）的T/R模块需分散布局（如舰载雷达阵面、卫星载荷），传统同轴电缆导致重量和损耗剧增。
   • 高频段挑战：X/Ku/Ka波段（8-40GHz）信号在电缆中衰减严重（>3dB/m），而光纤损耗仅0.2dB/km。
   • 相位一致性：光纤传输延迟稳定性（<1ps）远优于电缆，确保波束成形精度。
2. 典型应用场景
   • 军事领域：舰载AN/SPY-6、机载F-35雷达的T/R模块远程控制。
   • 民用领域：5G毫米波基站（AAU）、低轨卫星相控阵通信载荷。

---

二、RFoF在相控阵雷达中的关键技术方案

1. 系统架构设计

• 集中式 vs 分布式
  • 集中式：所有T/R模块的射频信号通过光纤拉远至中央处理器（适合固定阵地雷达）。
  • 分布式：每个子阵配备独立RFoF收发单元（适合机载/星载等空间受限场景）。
• 光链路拓扑：
  • 波分复用（WDM）支持多通道共纤传输（如C波段+Ku波段复用）。
  • 环形拓扑提升冗余（军用雷达常用）。

2. 关键组件与技术

• 电光转换模块：
  • 高线性度Mach-Zehnder调制器（Vπ<2V，SFDR>110dB·Hz²/³）。
  • 直接调制激光器（DML）用于低频段（<18GHz），外调制用于毫米波。
• 色散管理：
  • 啁啾光纤光栅（CFBG）补偿长距离传输导致的信号展宽。
  • 数字预均衡（DPD）对抗非线性失真。
• 时延同步：
  • 光纤长度实时校准（精度±0.1mm），采用OTDR或光标签技术。

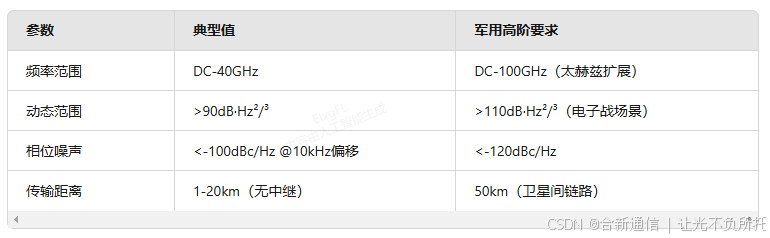

3. 性能指标示例：

三、挑战与前沿解决方案

1. 高频段信号保真度
   • 问题：Ka波段（26-40GHz）信号在光电转换中易产生谐波失真。
   • 解决方案：
     • 硅光集成调制器（如IMEC的100GHz带宽器件）。
     • 光子辅助下变频技术（光混频降低对探测器带宽需求）。
2. 多通道相位同步
   • 问题：1024个T/R模块的相位一致性需控制在±1°以内。
   • 解决方案：
     • 光锁相环（OPLL）实现主从时钟同步。
     • 光纤延迟线（FDL）动态补偿温度漂移。
3. 极端环境适应性
   • 问题：机载雷达面临-55°C~125°C温度冲击。
   • 解决方案：
     • 耐高温光子集成电路。
     • 光纤铠装抗振动设计（符合MIL-STD-810H标准）。

---

四、典型应用案例

1. 美国AN/SPY-6(V)1舰载雷达
   • 技术方案：
     • 3448个T/R模块通过RFoF拉远至后端处理舱。
     • 采用C波段（4-8GHz）WDM系统，链路增益>20dB。
   • 成效：重量减轻40%，抗电磁干扰能力提升10倍。
2. 欧洲METIS卫星相控阵
   • 创新点：
     • 光控波束成形（Optical True Time Delay）。
     • 星间RFoF链路传输Q波段（33-50GHz）信号。

---

五、未来趋势（2025-2030）

1. 光子集成化
   • 单片集成激光器、调制器、探测器的光子芯片。
2. 智能自愈网络
   • AI实时优化光链路功率分配与路由。
3. 量子增强技术
   • 量子密钥分发（QKD）保障雷达信号传输安全。
