微服务链路追踪SkyWalking(9.2.0)

链路追踪介绍

对于一个大型的几十个、几百个微服务构成的微服务架构系统，通常会遇到下面一些问题，比如：

  1. 如何串联整个调用链路，快速定位问题？
  2. 如何缕清各个微服务之间的依赖关系？
  3. 如何进行各个微服务接口的性能分折？
  4. 如何跟踪整个业务流程的调用处理顺序？

skywalking是什么

skywalking是一个国产开源框架，2015年由吴晟开源 ， 2017年加入Apache孵化器。skywalking是分布式系统的应用程序性能监视工具，专为微服务、云原生架构和基于容器（Docker、K8s、Mesos）架构而设计。它是一款优秀的 APM（Application Performance Management）工具，包括了分布式追踪、性能指标分析、应用和服务依赖分析等。

官网：http://skywalking.apache.org/

下载：http://skywalking.apache.org/downloads/

Github：https://github.com/apache/skywalking

文档：https://skywalking.apache.org/docs/main/v9.2.0/readme/

中文文档： https://skyapm.github.io/document-cn-translation-of-skywalking/

链路追踪框架对比

  1. Zipkin是Twitter开源的调用链分析工具，目前基于springcloud sleuth得到了广泛的使用，特点是轻量，使用部署简单。
  2. Pinpoint是韩国人开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多种插件，UI功能强大，接入端无代码侵入。
  3. SkyWalking是本土开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多种插件，UI功能较强，接入端无代码侵入。目前已加入Apache孵化器。
  4. CAT是大众点评开源的基于编码和配置的调用链分析，应用监控分析，日志采集，监控报警等一系列的监控平台工具。

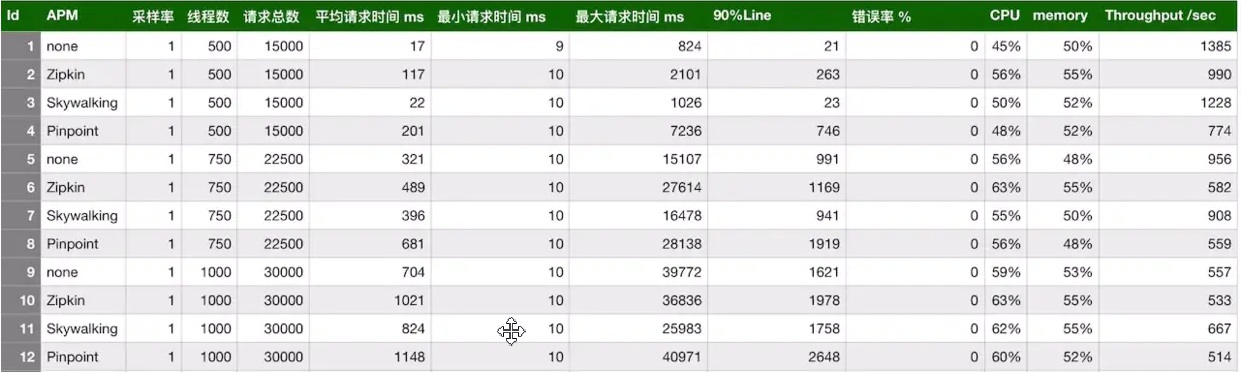

性能对比

模拟了三种并发用户：500，750，1000。使用jmeter测试，每个线程发送30个请求，设置思考时间为10ms。使用的采样率为1，即100%，这边与生产可能有差别。pinpoint默认的采样率为20，即50%，通过设置agent的配置文件改为100%。zipkin默认也是1。组合起来，一共有12种。下面看下汇总表：

从上表可以看出，在三种链路监控组件中，skywalking的探针对吞吐量的影响最小，zipkin的吞吐量居中。pinpoint的探针对吞吐量的影响较为明显，在500并发用户时，测试服务的吞吐量从1385降低到774，影响很大。然后再看下CPU和memory的影响，在内部服务器进行的压测，对CPU和memory的影响都差不多在10%之内。

Skywalking主要功能特性

1、多种监控手段，可以通过语言探针和service mesh获得监控的数据；

2、支持多种语言自动探针，包括 Java，.NET Core 和 Node.JS；

3、轻量高效，无需大数据平台和大量的服务器资源；

4、模块化，UI、存储、集群管理都有多种机制可选；

5、支持告警；

6、优秀的可视化解决方案；

Skywalking环境搭建部署

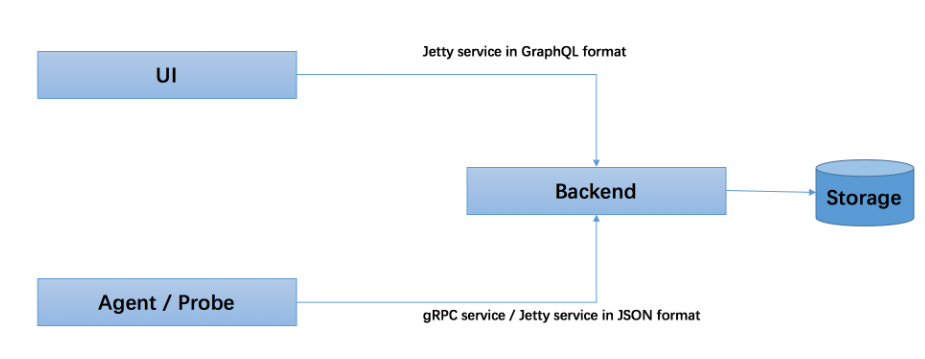

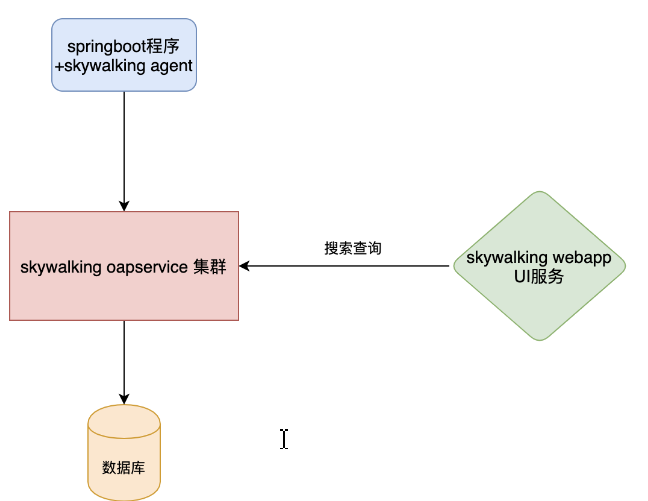

官方架构图

  • 探针（skywalking agent） 基于不同的来源可能是不一样的, 但作用都是收集数据, 将数据格式化为 SkyWalking 适用的格式.
  • 平台后端（Skywalking oapservice）, 支持数据聚合, 数据分析以及驱动数据流从探针到用户界面的流程。分析包括 Skywalking 原生追踪和性能指标以及第三方来源，包括 Istio 及 Envoy telemetry , Zipkin 追踪格式化等。 你甚至可以使用 Observability Analysis Language 对原生度量指标 和 用于扩展度量的计量系统 自定义聚合分析。
  • 存储 通过开放的插件化的接口存放 SkyWalking 数据. 你可以选择一个既有的存储系统, 如 ElasticSearch, H2 或 MySQL 集群(Sharding-Sphere 管理),也可以选择自己实现一个存储系统. 当然, 我们非常欢迎你贡献新的存储系统实现。
  • UI（skywalking webapp） 一个基于接口高度定制化的Web系统，用户可以可视化查看和管理 SkyWalking 数据。

下载 SkyWalking

前置说明

下载：http://skywalking.apache.org/downloads/

官方安装说明：https://skywalking.apache.org/docs/main/v9.2.0/en/setup/backend/backend-setup/

官方提供docker和k8s的安装说明

计划在2022年11月30日结束所有v8版本（EOL）：https://skywalking.apache.org/events/deprecate-v8/

Sky Walking后端服务器和UI于2022年9月2日发布了重要的9.2.0。凭借新添加的Layer概念、ebpf代理、更广泛的中间件服务器监控（如My SQL和Postgre SQL服务器），Sky Walkingv9比上一个v8版本（8.9.1）强大得多。

从现在起，我们已经解决了9.0.0版本以来发现的所有严重错误，这些错误可能会阻止v8用户升级。v9版本还提供与8.9.1版本相同的兼容性。因此，最终用户在申请升级时不会受到阻碍。

总之不管了，这里安装9.2.0版本，然后我发现这个升级似乎是针对服务端和ui,探针的话还是v8版本

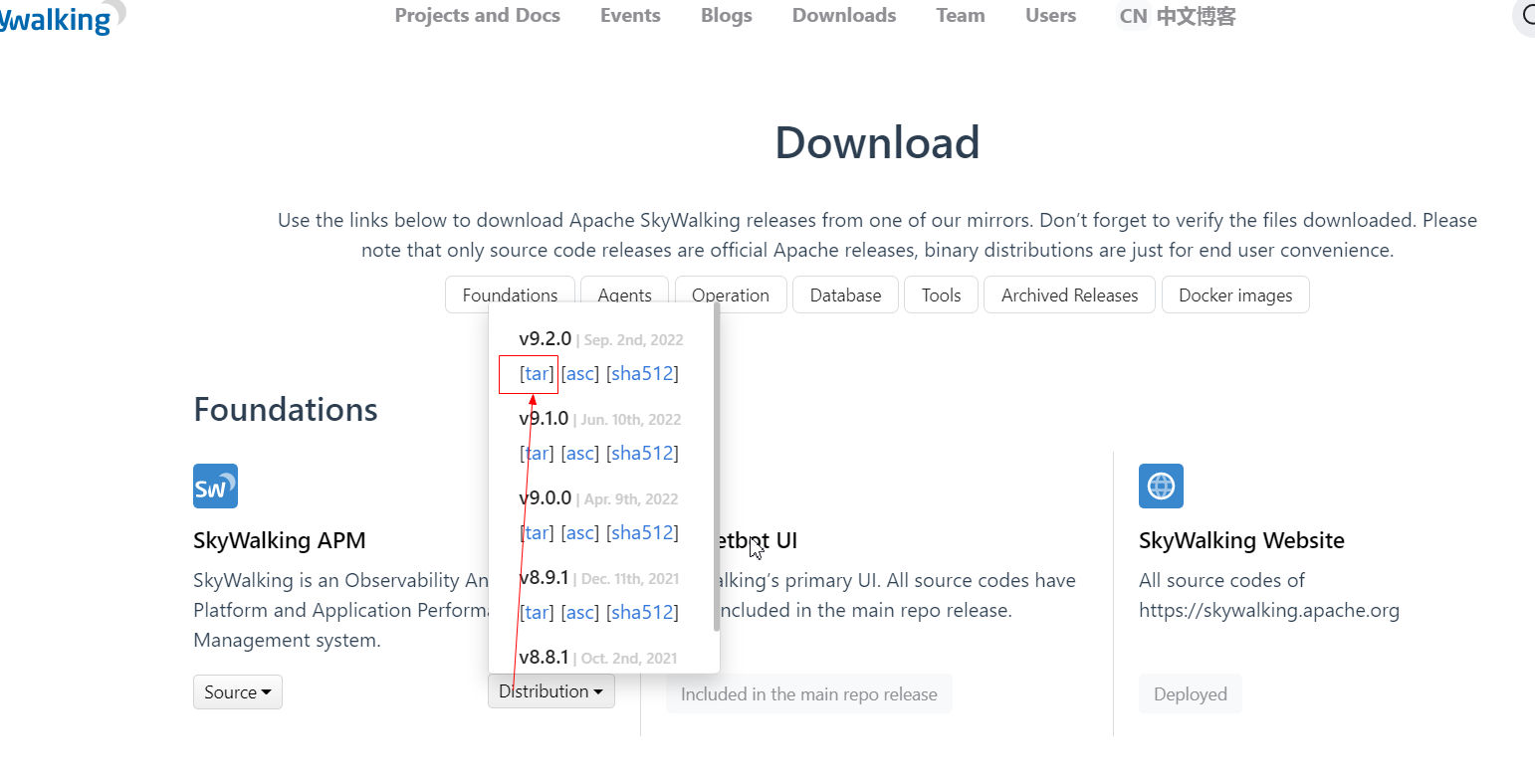

点击tar会跳转正式的下载界面

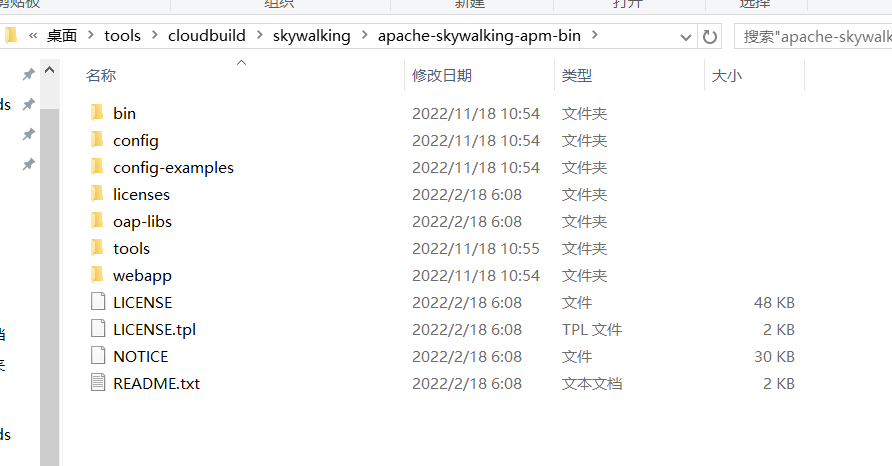

环境和目录结构

支持jdk8到jdk17

监听端口说明和修改

你可以通过bin/startup.sh(或cmd) 在默认设置下启动Backend和UI,，同时希望你能了解：

  • 默认使用H2存储，这样就不需要部署别的了。
  • Backend的gRPC相关的API可访问0.0.0.0/11800，rest相关的API可访问0.0.0.0/12800。

在Java，.NetCore，Node.js， Istio agents/probe中，设置gRPC服务地址为ip/host:11800。 (ip/host填写Backend暴露的)

  • UI 监听8080 端口,同时请求127.0.0.1/12800来做GraphQL查询。

backend后端服务端口修改

修改config/applicaiton.yml中的core模块

applicaiton.yml中第一级时模块，有集群模块，存储模块，等，第二级是选择器，大致是选择这个模块的具体实现

core:
  selector: ${SW_CORE:default}
  default:
    # Mixed: Receive agent data, Level 1 aggregate, Level 2 aggregate
    # Receiver: Receive agent data, Level 1 aggregate
    # Aggregator: Level 2 aggregate
    role: ${SW_CORE_ROLE:Mixed} # Mixed/Receiver/Aggregator
    restHost: ${SW_CORE_REST_HOST:0.0.0.0}
    restPort: ${SW_CORE_REST_PORT:12800}
    restContextPath: ${SW_CORE_REST_CONTEXT_PATH:/}
    restMaxThreads: ${SW_CORE_REST_MAX_THREADS:200}
    restIdleTimeOut: ${SW_CORE_REST_IDLE_TIMEOUT:30000}
    restAcceptQueueSize: ${SW_CORE_REST_QUEUE_SIZE:0}
    httpMaxRequestHeaderSize: ${SW_CORE_HTTP_MAX_REQUEST_HEADER_SIZE:8192}
    gRPCHost: ${SW_CORE_GRPC_HOST:0.0.0.0}
    gRPCPort: ${SW_CORE_GRPC_PORT:11800}
    maxConcurrentCallsPerConnection: ${SW_CORE_GRPC_MAX_CONCURRENT_CALL:0}
    maxMessageSize: ${SW_CORE_GRPC_MAX_MESSAGE_SIZE:0}
    gRPCThreadPoolQueueSize: ${SW_CORE_GRPC_POOL_QUEUE_SIZE:-1}
    gRPCThreadPoolSize: ${SW_CORE_GRPC_THREAD_POOL_SIZE:-1}
    gRPCSslEnabled: ${SW_CORE_GRPC_SSL_ENABLED:false}
    gRPCSslKeyPath: ${SW_CORE_GRPC_SSL_KEY_PATH:""}
    gRPCSslCertChainPath: ${SW_CORE_GRPC_SSL_CERT_CHAIN_PATH:""}
    gRPCSslTrustedCAPath: ${SW_CORE_GRPC_SSL_TRUSTED_CA_PATH:""}

ui端口修改

打开webapp下的webapp.yml

server:
  port: 8729 # 默认是8080
spring:
  cloud:
    gateway:
      routes:
        - id: oap-route
          uri: lb://oap-service
          predicates:
            - Path=/graphql/**
    discovery:
      client:
        simple:
          instances:
            oap-service:
              - uri: http://127.0.0.1:12800  # 对应backend后端服务的端口，似乎可以配置多个
            # - uri: http://<oap-host-1>:<oap-port1>
            # - uri: http://<oap-host-2>:<oap-port2>

修改存储模块使用mysql持久化

config/applicaiton.yml

默认是选择h2作为数据库，h2是基于内存的，为了避免数据丢失，可以修改选择mysql或者elasticsearch，然后修改对应选择的配置项

storage:
  selector: ${SW_STORAGE:mysql}
  mysql:
    properties:
      jdbcUrl: ${SW_JDBC_URL:"jdbc:mysql://127.0.0.1:32306/skywalking?rewriteBatchedStatements=true"}
      dataSource.user: ${SW_DATA_SOURCE_USER:root}
      dataSource.password: ${SW_DATA_SOURCE_PASSWORD:Jeol@1201}
      dataSource.cachePrepStmts: ${SW_DATA_SOURCE_CACHE_PREP_STMTS:true}
      dataSource.prepStmtCacheSize: ${SW_DATA_SOURCE_PREP_STMT_CACHE_SQL_SIZE:250}
      dataSource.prepStmtCacheSqlLimit: ${SW_DATA_SOURCE_PREP_STMT_CACHE_SQL_LIMIT:2048}
      dataSource.useServerPrepStmts: ${SW_DATA_SOURCE_USE_SERVER_PREP_STMTS:true}
    metadataQueryMaxSize: ${SW_STORAGE_MYSQL_QUERY_MAX_SIZE:5000}
    maxSizeOfBatchSql: ${SW_STORAGE_MAX_SIZE_OF_BATCH_SQL:2000}
    asyncBatchPersistentPoolSize: ${SW_STORAGE_ASYNC_BATCH_PERSISTENT_POOL_SIZE:4}

添加mysql数据驱动包到oap-libs目录下

select version()

然后到仓库里找一下对应的驱动

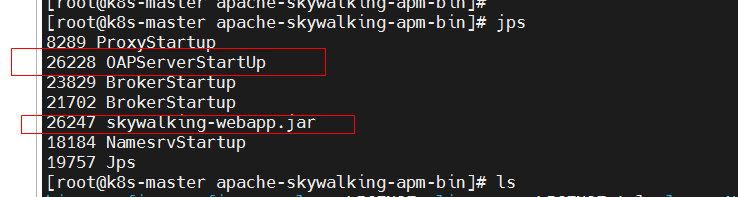

启动

./bin/startup.sh
# 单独启动服务端
/bin/oapService.sh
# 单独启动ui
/bin/webappService.sh

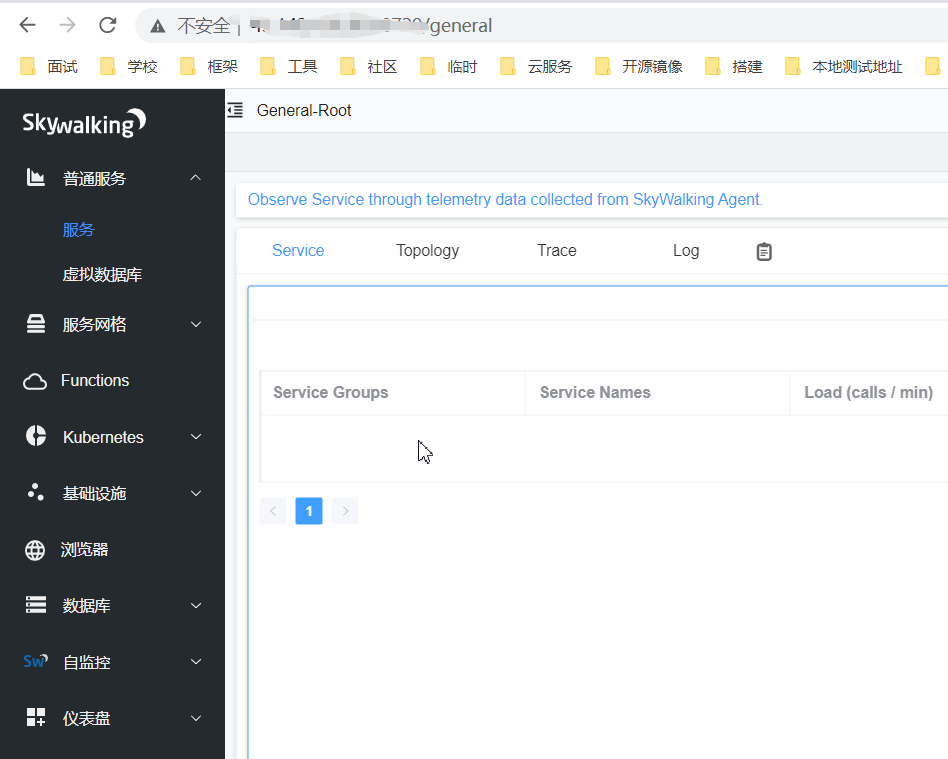

然后数据库会生成很多表，过一段时间后就可以访问了

启动后日志查看

会在skywalking根目录下生成logs文件夹。

java agent 使用

skywalking通过探针来手机数据，不同语言，不同应用有不同的探针，之前v8版本agent是在其安装包下的agent目录内

现在的话从我之前提供的地址下载

官方使用说明界面：https://skywalking.apache.org/docs/main/next/en/setup/service-agent/server-agents/

你可以找到一些探针的使用说明，就java agent而言，你还可以找到docker中的使用说明和k8s中的使用说明

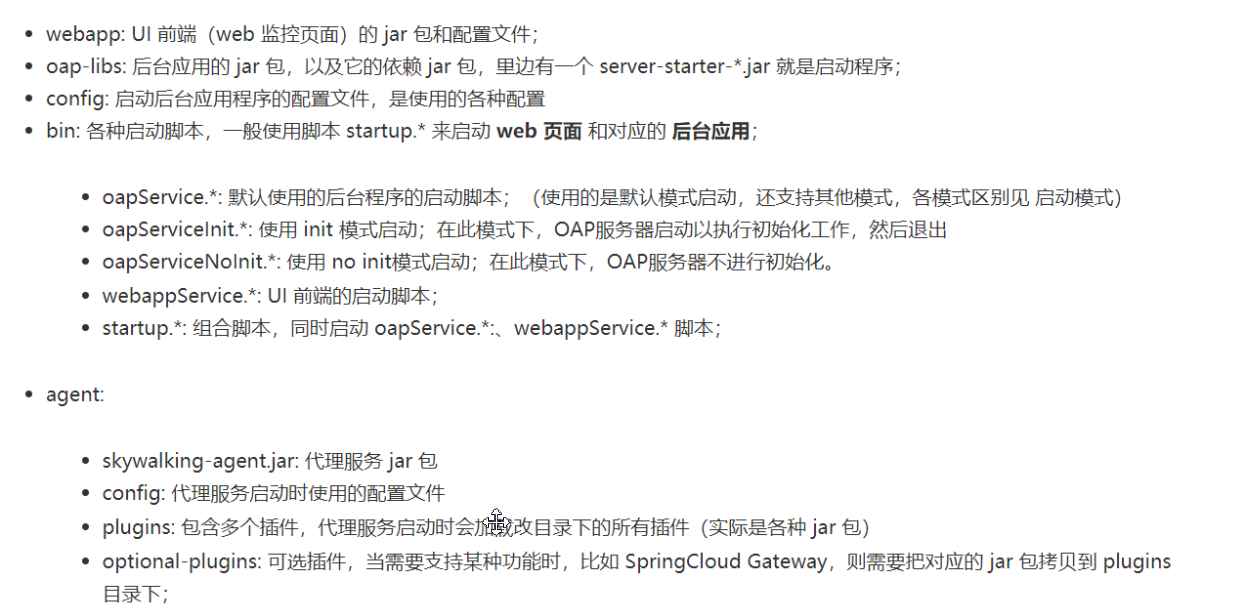

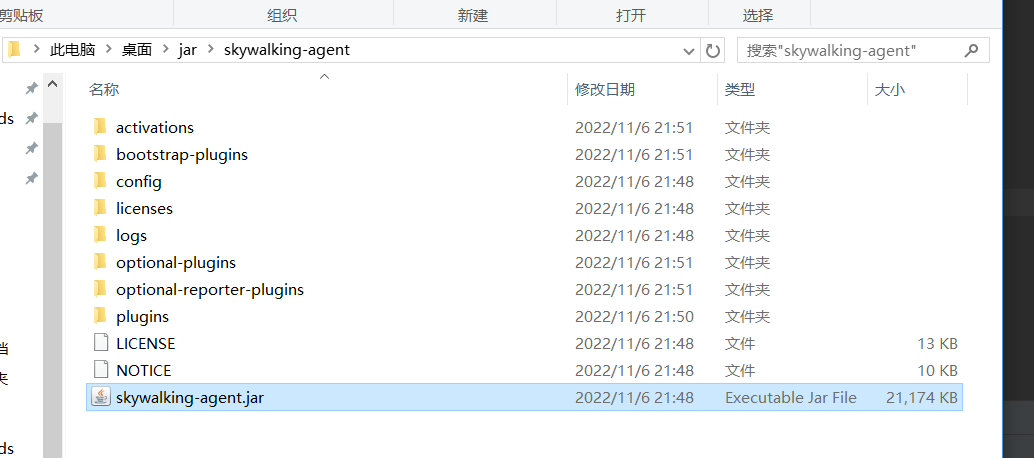

目录结构

目录结构如下，使用时这整个目录应该是一起使用的，启动时会加载config下面的一下配置

启动参数设置

skywalking是无侵入的，你只需要添加java命名的启动参数即可

-DSW_AGENT_SPAN_LIMIT似乎是限制收集数据的大小，不可过大，避免占用过多内存，小了似乎也不行，查看https://blog.csdn.net/fernny_atobe/article/details/115484527

java -javaagent:D:\jeol\Desktop\jar\skywalking-agent\skywalking-agent.jar
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=43.143.136.203:11800
-DSW_AGENT_NAME=nacos-producer
# -DSW_AGENT_SPAN_LIMIT=300

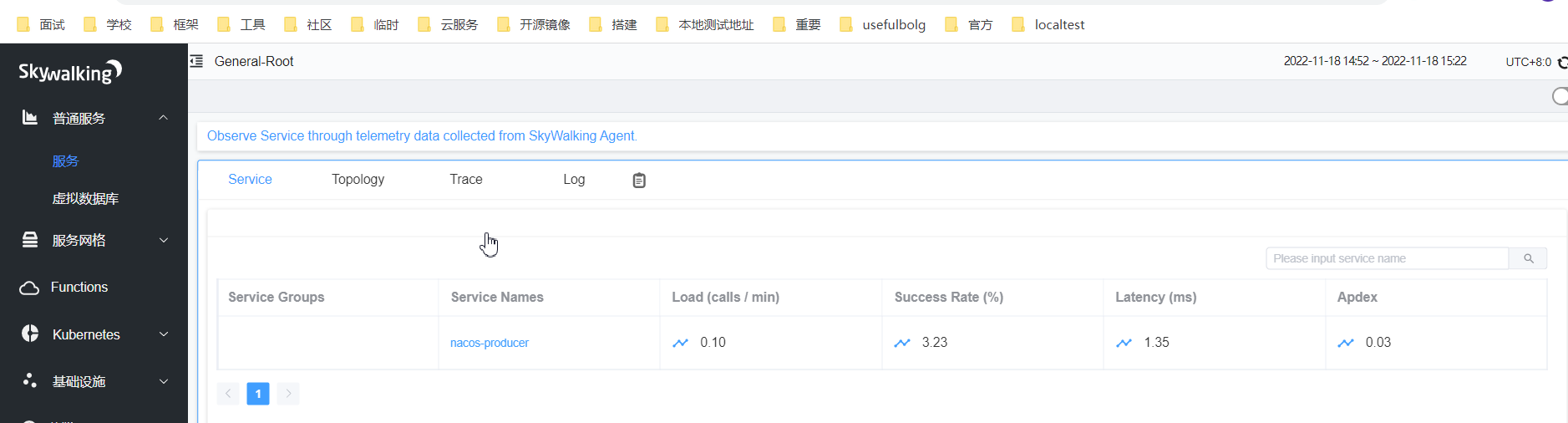

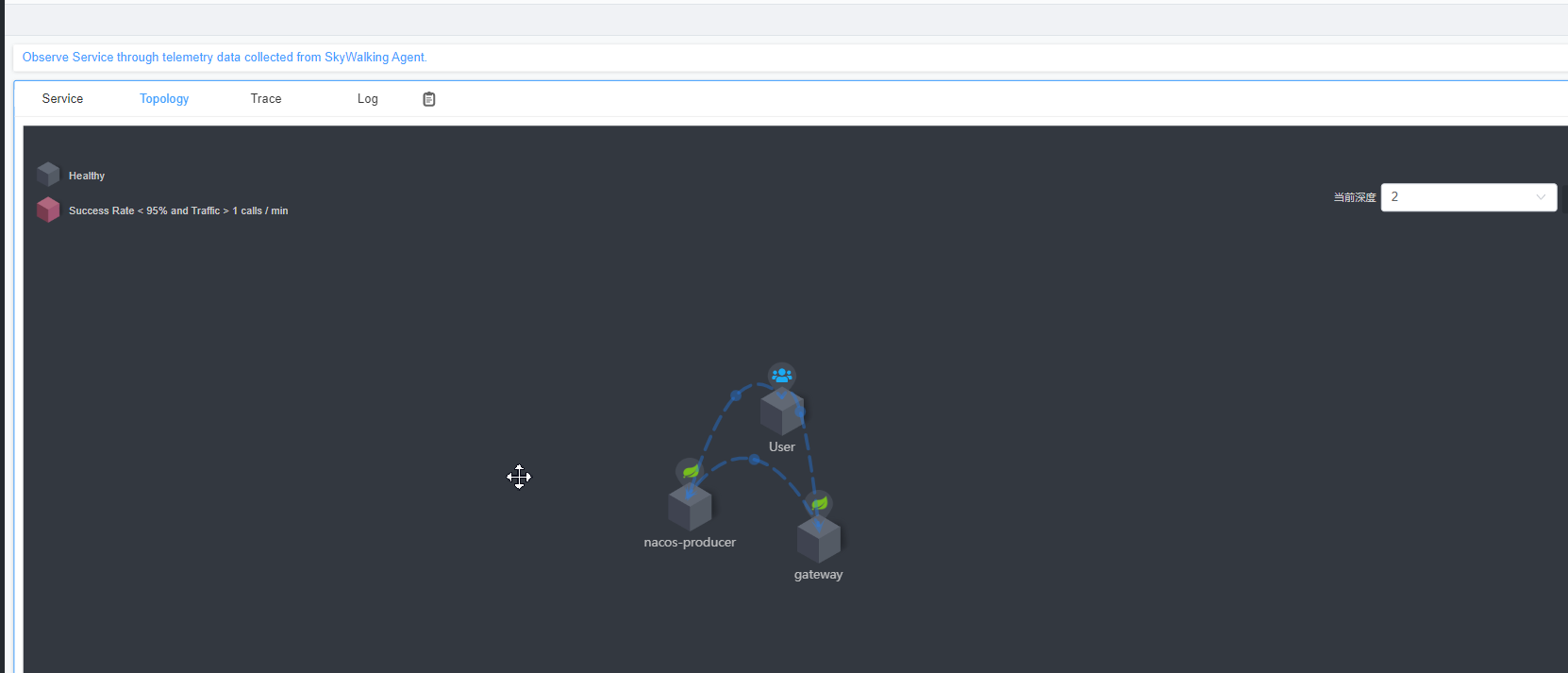

启动后

注意放通端口

gateway支持

gateway加入相同启动参数后，skywalking端没反应

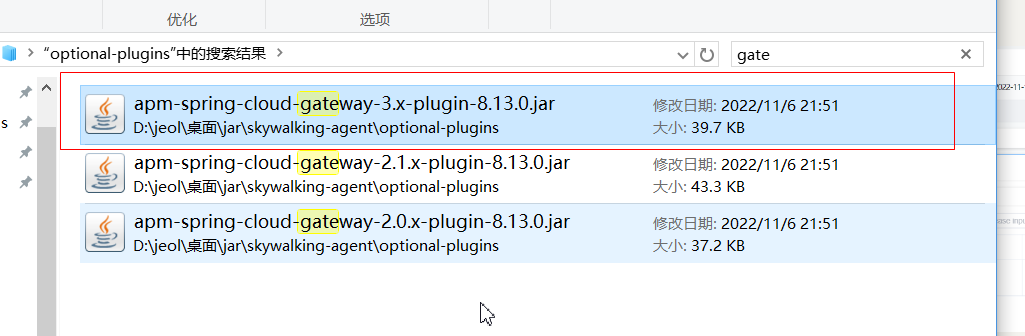

我们需要从agent可选插件目录optional-plugins中复制gateway插件到 plugins目录中，根据需要选择版本

自定义SkyWalking链路追踪

依赖

如果我们希望对项目中的业务方法，实现链路追踪，方便我们排查问题，可以使用如下的代码

版本和探针的版本一致即可，

<!-- SkyWalking 工具类 -->
        <!-- SkyWalking 工具类 -->
        <dependency>
            <groupId>org.apache.skywalking</groupId>
            <artifactId>apm-toolkit-trace</artifactId>
            <version>8.13.0</version>
        </dependency>

使用

@Service
public class DemoServiceImpl implements DemoService {


    @Override
    // 在调用链中看到这个方法只需要@trace.,需要看到详细参数添加@Tags注解
    @Trace
    @Tags({@Tag(key = "param", value = "arg[0]"),
            @Tag(key = "result", value = "returnedObj")})
    public String skywalkingTest(int param, String s) {
        return "123456";
    }
}

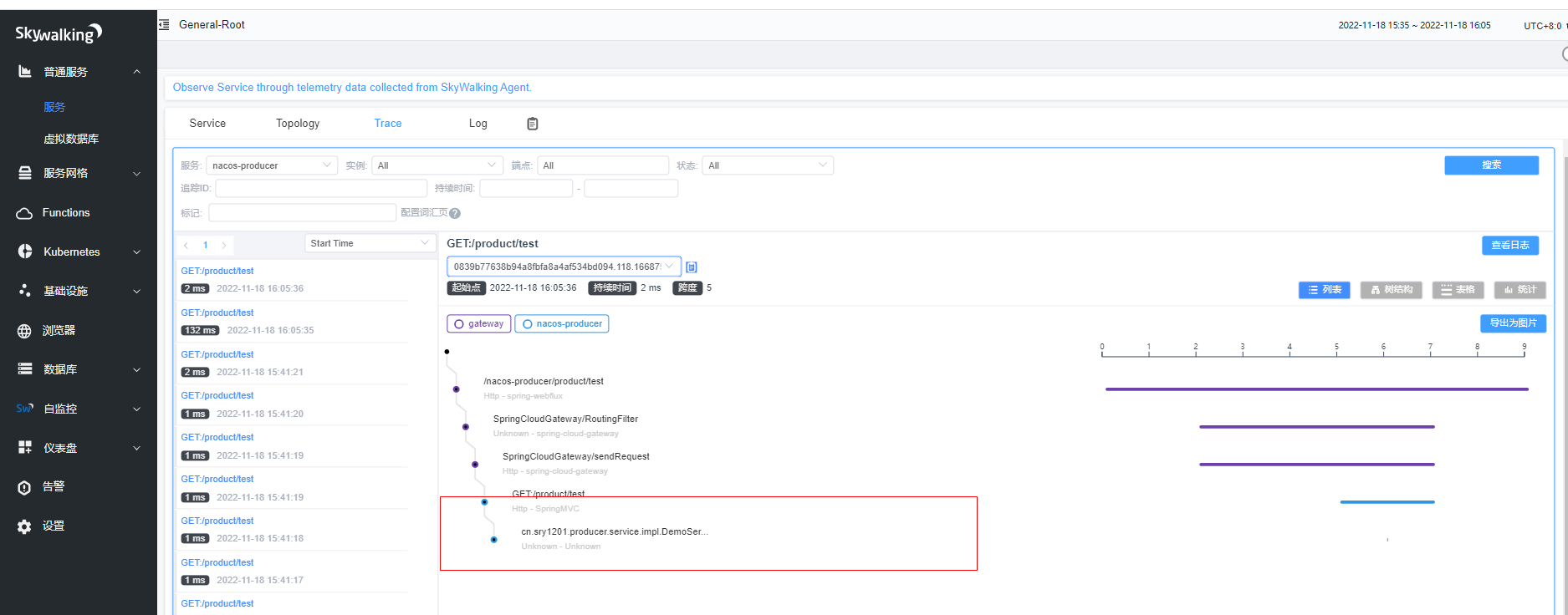

结果展示

具体参数点击进去可以看到

Skywalking集成日志框架

logback官方配置

log4j官方配置

log4j2j官方配置

总之就是应用本地打印日志，包含了tid(用于在ui界面上检索日志)，然后日志上传skywalking

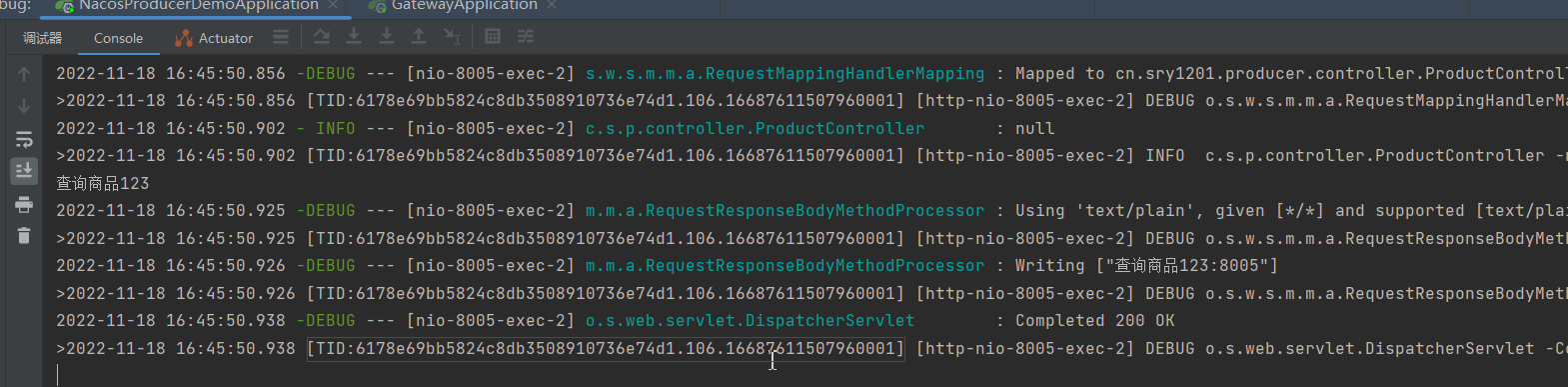

本地打印日志

依赖

        <!--SkyWalking 日志打印上传 -->
        <dependency>
            <groupId>org.apache.skywalking</groupId>
            <artifactId>apm-toolkit-logback-1.x</artifactId>
            <version>8.13.0</version>
        </dependency>

添加logback-spring.xml文件，并配置 %tid 占位符

'%clr(%d{${LOG_DATEFORMAT_PATTERN:yyyy-MM-dd HH:mm:ss.SSS}}){faint} %clr(${LOG_LEVEL_PATTERN:-%5p}) %clr(${PID:- }){magenta} [%tid] %clr(---){faint} %clr([%15.15t]){faint} %clr(%-40.40logger{39}){cyan} %clr(:){faint} %m%n}'

<?xml version="1.0" encoding="UTF-8"?>
<configuration>
    <!-- 引入 Spring Boot 默认的 logback XML 配置文件  -->
    <include resource="org/springframework/boot/logging/logback/defaults.xml"/>


    <appender name="console" class="ch.qos.logback.core.ConsoleAppender">
        <!-- 日志的格式化 -->
        <encoder  class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>${CONSOLE_LOG_PATTERN}</Pattern>
            </layout>
        </encoder>

    </appender>

    <!-- 设置 Appender -->
    <root level="INFO">
        <appender-ref ref="console"/>
    </root>

</configuration>

Skywalking通过grpc上报日志 （需要v8.4.0+）

gRPC报告程序可以将收集到的日志转发到SkyWalking OAP服务器上

logback-spring.xml中添加

 <!-- v8.4.0提供 -->
    <appender name="grpc-log" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout">
                <Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%X{tid}] [%thread] %-5level %logger{36} -%msg%n</Pattern>
            </layout>
        </encoder>
    </appender>

<root level="info">
    <appender-ref ref="grpc-log" />

打开agent/config/agent.config配置文件，添加如下配置信息：

plugin.toolkit.log.grpc.reporter.server_host=${SW_GRPC_LOG_SERVER_HOST:192.168.3.100}
plugin.toolkit.log.grpc.reporter.server_port=${SW_GRPC_LOG_SERVER_PORT:11800}
plugin.toolkit.log.grpc.reporter.max_message_size=${SW_GRPC_LOG_MAX_MESSAGE_SIZE:10485760}

以上配置是默认配置信息,agent与oap在本地的可以不配

配置名解释默认值
plugin.toolkit.log.transmit_formatted是否以格式化或未格式化的格式传输记录的数据true
plugin.toolkit.log.grpc.reporter.server_host指定要向其报告日志数据的grpc服务器的主机127.0.0.1
plugin.toolkit.log.grpc.reporter.server_port指定要向其报告日志数据的grpc服务器的端口11800
plugin.toolkit.log.grpc.reporter.max_message_size指定grpc客户端要报告的日志数据的最大大小10485760
plugin.toolkit.log.grpc.reporter.upstream_timeout客户端向上游发送数据时将超时多长时间。单位是秒30

agent配置信息大全

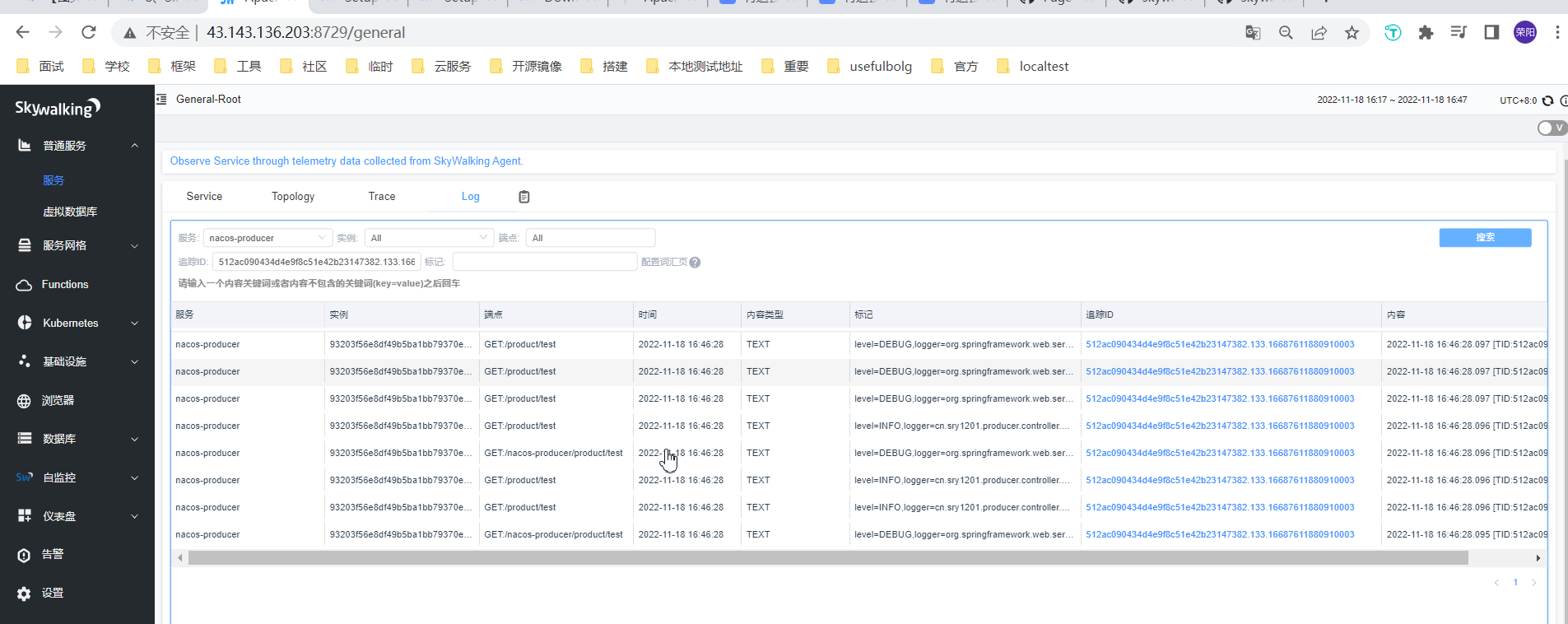

图片里由于我用了两个追加器，日志重复了，仅供参考

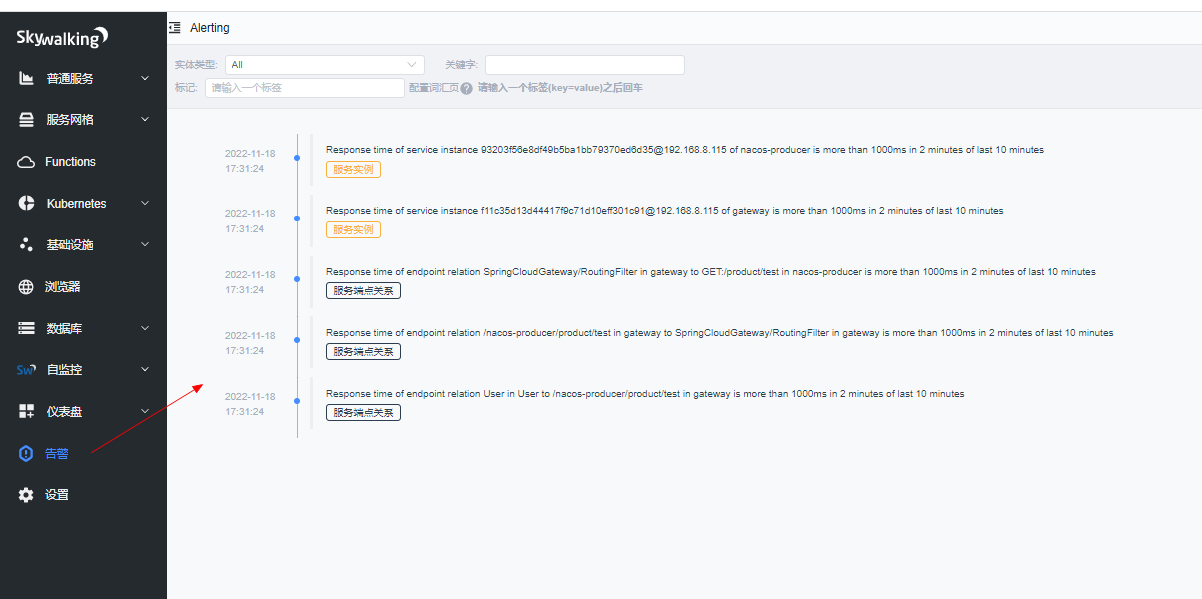

SkyWalking 告警功能

SkyWalking 告警功能是在6.x版本新增的，其核心由一组规则驱动，这些规则定义在config/alarm-settings.yml文件中。 告警规则的定义分为两部分：

  1. 告警规则：它们定义了应该如何触发度量警报，应该考虑什么条件。
  2. Webhook（网络钩子）：定义当警告触发时，哪些服务终端需要被告知

告警规则

SkyWalking 的发行版都会默认提供config/alarm-settings.yml文件，里面预先定义了一些常用的告警规则。如下：

  1. 过去 3 分钟内服务平均响应时间超过 1 秒。
  2. 过去 2 分钟服务成功率低于80%。
  3. 过去 3 分钟内服务响应时间超过 1s 的百分比
  4. 服务实例在过去 2 分钟内平均响应时间超过 1s，并且实例名称与正则表达式匹配。
  5. 过去 2 分钟内端点平均响应时间超过 1 秒。
  6. 过去 2 分钟内数据库访问平均响应时间超过 1 秒。
  7. 过去 2 分钟内端点关系平均响应时间超过 1 秒。

这些预定义的告警规则，打开config/alarm-settings.yml文件即可看到

告警规则配置项的说明：

  • **Rule name：**规则名称，也是在告警信息中显示的唯一名称。必须以_rule结尾，前缀可自定义
  • **Metrics name：**度量名称，取值为oal脚本中的度量名，目前只支持long、double和int类型。详见Official OAL script
  • **Include names：**该规则作用于哪些实体名称，比如服务名，终端名（可选，默认为全部）
  • **Exclude names：**该规则作不用于哪些实体名称，比如服务名，终端名（可选，默认为空）
  • **Threshold：**阈值
  • OP： 操作符，目前支持 >、<、=
  • **Period：**多久告警规则需要被核实一下。这是一个时间窗口，与后端部署环境时间相匹配
  • **Count：**在一个Period窗口中，如果values超过Threshold值（按op），达到Count值，需要发送警报
  • **Silence period：**在时间N中触发报警后，在TN -> TN + period这个阶段不告警。 默认情况下，它和Period一样，这意味着相同的告警（在同一个Metrics name拥有相同的Id）在同一个Period内只会触发一次
  • **message：**告警消息

Webhook（网络钩子）

Webhook可以简单理解为是一种Web层面的回调机制，通常由一些事件触发，与代码中的事件回调类似，只不过是Web层面的。由于是Web层面的，所以当事件发生时，回调的不再是代码中的方法或函数，而是服务接口。例如，在告警这个场景，告警就是一个事件。当该事件发生时，SkyWalking就会主动去调用一个配置好的接口，该接口就是所谓的Webhook。

SkyWalking的告警消息会通过 HTTP 请求进行发送，请求方法为 POST，Content-Type 为 application/json，其JSON 数据实基于List进行序列化的。JSON数据示例：

[{
	"scopeId": 1,
	"scope": "SERVICE",
	"name": "serviceA",
	"id0": "12",
	"id1": "",
    "ruleName": "service_resp_time_rule",
	"alarmMessage": "alarmMessage xxxx",
	"startTime": 1560524171000
}, {
	"scopeId": 1,
	"scope": "SERVICE",
	"name": "serviceB",
	"id0": "23",
	"id1": "",
    "ruleName": "service_resp_time_rule",
	"alarmMessage": "alarmMessage yyy",
	"startTime": 1560524171000
}]

字段说明：

  • **scopeId、scope：**所有可用的 Scope 详见 org.apache.skywalking.oap.server.core.source.DefaultScopeDefine
  • **name：**目标 Scope 的实体名称
  • **id0：**Scope 实体的 ID
  • **id1：**保留字段，目前暂未使用
  • **ruleName：**告警规则名称
  • **alarmMessage：**告警消息内容
  • **startTime：**告警时间，格式为时间戳

邮件告警功能实践

根据以上两个小节的介绍，可以得知：SkyWalking是不支持直接向邮箱、短信等服务发送告警信息的，SkyWalking只会在发生告警时将告警信息发送至配置好的Webhook接口。

但我们总不能人工盯着该接口的日志信息来得知服务是否发生了告警，因此我们需要在该接口里实现发送邮件或短信等功能，从而达到个性化的告警通知。

接下来开始动手实践，这里基于Spring Boot进行实现。首先是添加依赖：

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-mail</artifactId>
</dependency>

#邮箱配置
spring:
  mail:
    host: smtp.163.com
    #发送者邮箱账号
    username: 你的邮箱@163.com
    #发送者密钥
    password: 你的邮箱服务密钥
    default-encoding: utf-8
    port: 465   #端口号465或587
    protocol: smtp
    properties:
      mail:
        debug:
          false
        smtp:
          socketFactory:
            class: javax.net.ssl.SSLSocketFactory

用于接收的数据对象

@Data
public class SwAlarmDTO {

    private Integer scopeId;
    private String scope;
    private String name;
    private Integer id0;
    private Integer id1;
    private String ruleName;
    private String alarmMessage;
    private Long startTime;
}

处理代码

@Slf4j
@RestController
@RequiredArgsConstructor
@RequestMapping("/alarm")
public class SwAlarmController {

    private final JavaMailSender sender;

    @Value("${spring.mail.username}")
    private String from;

    /**
     * 接收skywalking服务的告警通知并发送至邮箱
     */
    @PostMapping("/receive")
    public void receive(@RequestBody List<SwAlarmDTO> alarmList) {
        SimpleMailMessage message = new SimpleMailMessage();
        // 发送者邮箱
        message.setFrom(from);
        // 接收者邮箱
        message.setTo(from);
        // 主题
        message.setSubject("告警邮件");
        String content = getContent(alarmList);
        // 邮件内容
        message.setText(content);
        sender.send(message);
        log.info("告警邮件已发送...");
    }

    private String getContent(List<SwAlarmDTO> alarmList) {
        StringBuilder sb = new StringBuilder();
        for (SwAlarmDTO dto : alarmList) {
            sb.append("scopeId: ").append(dto.getScopeId())
                    .append("\nscope: ").append(dto.getScope())
                    .append("\n目标 Scope 的实体名称: ").append(dto.getName())
                    .append("\nScope 实体的 ID: ").append(dto.getId0())
                    .append("\nid1: ").append(dto.getId1())
                    .append("\n告警规则名称: ").append(dto.getRuleName())
                    .append("\n告警消息内容: ").append(dto.getAlarmMessage())
                    .append("\n告警时间: ").append(dto.getStartTime())
                    .append("\n\n---------------\n\n");
        }

        return sb.toString();
    }
}

最后将该接口配置到SkyWalking中，Webhook的配置位于config/alarm-settings.yml文件的末尾调用接口的配置

webhooks:
#  - http://127.0.0.1/notify/
#  - http://127.0.0.1/go-wechat/

其他默认实现的钩子

你可以发送到webchat、dingtalk等，而无需添加新的代码，具体参考官方文档

skywalking前端界面介绍

v9版本的界面和v8版本的界面还是有很大的不同，不过v9版本左侧的大部分菜单可能是用于其他agent探针获取到的数据，这里主要说一下我知道的几个界面

service界面

  • Load (calls / min)：负载，每分钟多少个请求
  • Success Rate (%)：成功率，这个似乎和请求的成功响应次数没关系
  • Latency (ms)： 延迟
  • Apdex：应用性能https://www.huaweicloud.com/zhishi/Apdex.html

Topology(拓扑)

似乎可以查看相关指标

trace链路

对于一个请求，这里展示其经过了那些节点，每个节点的耗时，分为自身耗时，和总耗时，你可以根据日子中打印的tid，再这里搜索到相关数据

SkyWalking中三个概念

**服务(Service) ：**表示对请求提供相同行为的一系列或一组工作负载，在使用Agent时，可以定义服务的名字；

**服务实例(Service Instance) ：**上述的一组工作负载中的每一个工作负载称为一个实例， 一个服务实例实际就是操作系统上的一个真实进程；

**端点(Endpoint) ：**对于特定服务所接收的请求路径, 如HTTP的URI路径和gRPC服务的类名 + 方法签名；

log界面

应用上传的日志可以在这里查看，找到日志后可以跳转链路跟踪界面

点击服务名后的报表界面

Global全局维度

这个似乎这个版本已经没有了

第一栏：Global、Service、Instance、Endpoint不同展示面板；

Services load：服务每分钟请求数；

Slow Services：慢响应服务，单位ms；

Un-Health services(Apdex): Apdex性能指标，1为满分；

Slow Endpoint：慢响应端点，单位ms；

Global Response Latency：百分比响应延时，不同百分比的延时时间，单位ms；

Global Heatmap：服务响应时间热力分布图，根据时间段内不同响应时间的数量显示颜色深度；

Service服务维度

Service Apdex（数字）:当前服务的评分；

Service Apdex（折线图）：不同时间的Apdex评分；

Service Avg Response Times：平均响应延时，单位ms；

Service Response Time Percentile：百分比响应延时；

Successful Rate（数字）：请求成功率；

Successful Rate（折线图）：不同时间的请求成功率；

Servce Load（数字）：每分钟请求数；

Servce Load（折线图）：不同时间的每分钟请求数；

Servce Instances Load：每个服务实例的每分钟请求数；

Show Service Instance：每个服务实例的最大延时；

Service Instance Successful Rate：每个服务实例的请求成功率；

Instance服务维度

Service Instance Load：当前实例的每分钟请求数；

Service Instance Successful Rate：当前实例的请求成功率；

Service Instance Latency：当前实例的响应延时；

JVM CPU：jvm占用CPU的百分比；

JVM Memory：JVM内存占用大小，单位m；

JVM GC Time：JVM垃圾回收时间，包含YGC和OGC；

JVM GC Count：JVM垃圾回收次数，包含YGC和OGC；

JVM Thread Count：JVM线程数；

。。。。。。。

其他设置

切换语言，时区

左侧菜单-设置部分

Skywalking高可用

官方提供k8s的集群安装说明。这里还是通过文件安装

在大多数生产环境中，后端应用需要支持高吞吐量并且支持高可用来保证服务的稳定，所以你始终需要在生产环境进行集群管理。

Skywalking集群是将skywalking oap作为一个服务注册到nacos上，只要skywalking oap服务没有全部宕机，保证有一个skywalking oap在运行，就能进行跟踪。

搭建一个skywalking oap集群需要：

（1）至少一个Nacos（也可以是nacos集群）

（2）至少一个ElasticSearch/mysql（也可以是es/msql集群）

（3）至少2个skywalking oap服务；

（4）至少1个UI（UI也可以集群多个，用Nginx代理统一入口）

操作

以下仅供参考，未测试

1.修改config/application.yml文件集群模块部分

使用nacos作为注册中心

2.修改存储策略，上面讲过了

3、配置ui服务webapp.yml文件的listOfServers，写两个地址

spring:
  cloud:
    gateway:
      routes:
        - id: oap-route
          uri: lb://oap-service
          predicates:
            - Path=/graphql/**
    discovery:
      client:
        simple:
          instances:
            oap-service:
              - uri: http://127.0.0.1:12800  # 对应backend后端服务的端口
            # - uri: http://<oap-host-1>:<oap-port1>
            # - uri: http://<oap-host-2>:<oap-port2>

4、.启动服务测试

启动Skywalking服务，指定springboot应用的jvm参数

-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=192.168.3.10:11800,192.168.3.12:11800

其他使用项

kubernetes中使用java探针：https://skywalking.apache.org/zh/2022-04-19-how-to-use-the-java-agent-injector/

你可以在其blog界面找到更多使用说明：https://skywalking.apache.org/zh/

关联信息

  • 关联的主题：
  • 上一篇：
  • 下一篇：
  • image: 20221021/1
  • 转载自：

本文来自互联网用户投稿，该文观点仅代表作者本人，不代表本站立场。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如若转载，请注明出处：http://www.coloradmin.cn/o/76818.html

如若内容造成侵权/违法违规/事实不符，请联系多彩编程网进行投诉反馈，一经查实，立即删除！

相关文章

m基于FPGA的GPS收发系统开发,包括码同步,载波同步,早迟门跟踪环,其中L1采用QPSK，L2采用BPSK

m基于FPGA的GPS收发系统开发,包括码同步,载波同步,早迟门跟踪环,其中L1采用QPSK，L2采用BPSK

目录 1.算法描述 2.仿真效果预览 3.MATLAB核心程序 4.完整MATLAB 1.算法描述 最早的GPS包含L1和L2两个频段&#xff0c;其中L1上调制CA码&#xff0c;P码以及导航电文&#xff0c;L2上调制P码和导航电文。在实际接收到的GPS信号中&#xff0c;我们除了能够接受到CA码和P码外…
阅读更多...
语雀模板测试

语雀模板测试

Markdown 和快捷键全覆盖 &#x1f4a1; Tips&#xff1a;语雀支持全功能 markdown 语法&#xff0c;可以点击文档编辑页右下角小键盘查看全部支持的语法和快捷键。 支持导入导出 markdown 文件。支持自动识别粘贴的 markdown 格式内容转换为富文本。 行内代码 &#x1f4a1; …
阅读更多...
Apache HTTPD 多后缀解析漏洞

Apache HTTPD 多后缀解析漏洞

Apache HTTPD 支持一个文件拥有多个后缀&#xff0c;并为不同后缀执行不同的指令。比如&#xff0c;如下配置文件&#xff1a; AddType text/html .html AddLanguage zh-CN .cn 其给.html后缀增加了media-type&#xff0c;值为text/html&#xff1b;给.cn后缀增加了语言&…
阅读更多...
DBCO四嗪试剂特点整理：Me-Tetrazine-DBCO，甲基-四嗪-二苯并环辛炔

DBCO四嗪试剂特点整理：Me-Tetrazine-DBCO，甲基-四嗪-二苯并环辛炔

【中文名称】甲基-四嗪-二苯并环辛炔 【英文名称】 Me-Tetrazine-DBCO 【CAS号】N/A 【分子式】C29H24N6O2 【分子量】488.55 【基团】DBCO基团 【纯度】95% 【规格标准】1g&#xff0c;5g&#xff0c;10g&#xff0c;包装灵活&#xff0c;可进行相应的封装。 【是否接受定制…
阅读更多...
Linux进程的数据结构

Linux进程的数据结构

在Linux里面&#xff0c;无论是进程还是线程&#xff0c;到了内核里面统一叫任务&#xff08;task&#xff09;&#xff0c;有一个统一的结构task_struct进行管理。 在程序执行过程中&#xff0c;一旦调用到系统调用&#xff0c;就需要进入内核继续执行&#xff0c;那么讲用户…
阅读更多...
5.DI之注解配置

5.DI之注解配置

1.编写Spring框架核心配置文件applicationContext.xml 在项目目录“/src/main/resources”下新建applicationContext.xml文件&#xff0c;具体代码如下。 <?xml version"1.0" encoding"UTF-8"?> <beans xmlns"http://www.springframework…
阅读更多...
HashMap1.8也会发生死循环—记录

HashMap1.8也会发生死循环—记录

目录 代码 jstack 分析 什么是哈希表 在讨论哈希表之前&#xff0c;我们先大概了解下其他数据结构在新增&#xff0c;查找等基础操作执行性能 数组&#xff1a;采用一段连续的存储单元来存储数据。对于指定下标的查找&#xff0c;时间复杂度为O(1)&#xff1b;通过给定值进…
阅读更多...
web课程设计网页规划与设计：HTML+CSS美妆设计题材——雅诗兰黛(5页)

web课程设计网页规划与设计：HTML+CSS美妆设计题材——雅诗兰黛(5页)

&#x1f389;精彩专栏推荐 &#x1f4ad;文末获取联系 ✍️ 作者简介: 一个热爱把逻辑思维转变为代码的技术博主 &#x1f482; 作者主页: 【主页——&#x1f680;获取更多优质源码】 &#x1f393; web前端期末大作业&#xff1a; 【&#x1f4da;毕设项目精品实战案例 (10…
阅读更多...
制作移动端整页滚动动画

制作移动端整页滚动动画

制作移动端整页滚动动画 需要用到 rem7.5.js(rem适配) pageSlider.js(控制动画的js文件) 基于zepto&#xff0c;引入zepto.js文件 animate.css(动画样式) base.css(公共样式) 下面看一下页面结构 <div class"section sec1"style"background-image:url(./ima…
阅读更多...
Java设计模式 - 管道模式

Java设计模式 - 管道模式

管道模式是责任链模式的常用变种之一&#xff0c;但是管道模式和责任链模式有一个关键的区别&#xff0c;在看一些博客的时候并没有体现出来出来&#xff0c;很多人都把责任链模式当做管道模式来说。 定义 管道模式使用有序的Stage(或者Handler)来顺序的处理一个输入值&#…
阅读更多...
以智能视觉驱动智慧出行，看中科创达如何持续深耕汽车市场

以智能视觉驱动智慧出行，看中科创达如何持续深耕汽车市场

当前&#xff0c;360全景环视&#xff08;AVM&#xff09;正在往丰富的ADAS功能、透明底盘功能、不同等级的自动泊车功能等领域拓展&#xff0c;全景环视市场的多元化增长路径已经全面开启。 高工智能汽车研究院监测数据显示&#xff0c;2022年1-9月中国市场&#xff08;不含进…
阅读更多...
工厂应该如何批量打印送货单和产品标签

工厂应该如何批量打印送货单和产品标签

01基本需求 图1是公司的出货明细表&#xff0c;要求按图2的样式批量打印标签&#xff0c;然后将标签张贴在产品包装箱上&#xff0c;否则客户不收货。 其中A7单元格用于存放条形码&#xff0c;条形码用于存放产品的订单号。 图1 订单表 图2 标签模板样式 02操作步骤 利用E…
阅读更多...
【2023春招Java岗面试】 90% 会问到的 200+Java 面试题汇总（含答案解析），一定要抓住重点

【2023春招Java岗面试】 90% 会问到的 200+Java 面试题汇总（含答案解析），一定要抓住重点

前言 很多朋友问&#xff0c;有没有整理今年的一些面试题&#xff0c;最近抽时间整理了一份 Java 面试题。或许这份面试题还不足以囊括所有 Java 问题&#xff0c;但有了它&#xff0c;我相信足以应对目前市面上绝大部分的 Java 面试了&#xff0c;因为这篇文章不论是从深度还…
阅读更多...
简单讲解Linux PSCI框架

简单讲解Linux PSCI框架

说明&#xff1a; Kernel版本&#xff1a;4.14ARM64处理器使用工具&#xff1a;Source Insight 3.5&#xff0c; Visio 1. 介绍 PSCI, Power State Coordination Interface&#xff0c;由ARM定义的电源管理接口规范&#xff0c;通常由Firmware来实现&#xff0c;而Linux系统可…
阅读更多...
014 | 探讨京族民间传说中的海洋文化特质 | 大学生创新训练项目申请书 | 极致技术工厂

014 | 探讨京族民间传说中的海洋文化特质 | 大学生创新训练项目申请书 | 极致技术工厂

&#xff08;一&#xff09;研究目的 京族是我国56个民族中唯一一个生活在海边的少数民族&#xff0c;这一特殊的少数民族位于我国西南沿海边陲&#xff0c;有着独具特色的海洋文化。渔民的海神信仰、特殊的舞蹈和乐器积淀了京族丰富的历史文化。以海洋地域为背景、世世代代以海…
阅读更多...
神经网络的应用（分类和预测）——python

神经网络的应用（分类和预测）——python

神经网络的应用一.数据预处理 ​ 由于神经网络输入数据的范围可能特别大&#xff0c;导致神经网络收敛慢、训练时间长。因此在训练神经网络前一般对数据进行预处理(不妨假设这里的指标都是效益型的(即都是正项指标))&#xff0c;一种重要的预处理的处理手段是归一化处理&#…
阅读更多...
CMake中set_property/get_property的使用

CMake中set_property/get_property的使用

CMake中的set_property命令用于在给定作用域(scope)内设置命名属性&#xff0c;其格式如下&#xff1a; set_property(<GLOBAL |DIRECTORY [<dir>] |TARGET [<target1> ...] |SOURCE [<src1> ...][DIRECTORY <…
阅读更多...
小程序AP配网和AK配网教程（开源）

小程序AP配网和AK配网教程（开源）

小程序AP配网和AK配网教程&#xff08;开源&#xff09; 一、 Airkiss配网的实现方式 ​ Airkiss配网我们采用插件的形式&#xff0c;非常简单方便。感谢半颗心脏大佬的开源插件。 1. Airkiss 简介 AirKiss是微信硬件平台为Wi-Fi设备提供的微信配网、局域网发现和局域网通讯…
阅读更多...
将两个数组进行竖直(水平)方向的拼接 vstack()和hstack()

将两个数组进行竖直(水平)方向的拼接 vstack()和hstack()

【小白从小学Python、C、Java】 【计算机等级考试500强双证书】 【Python-数据分析】 将两个数组进行竖直(水平)方向的拼接 vstack()和hstack() [太阳]选择题 以下关于Python代码的选项说法错误的一项是? import numpy as np myArray1np.array([1,2,3]) print("【…
阅读更多...
主线程与分支线程的访问、修改

主线程与分支线程的访问、修改

任务1&#xff1a;定义一个全局变量 int a10&#xff0c;主线程能否访问到&#xff0c;分支线程能否访问到&#xff1b; 任务2&#xff1a;分支线程中修改上述的a 20, 问主线程中访问该a&#xff0c;是10还是20; 任务3&#xff1a;在主线程定义一个局部变量int b1&#x…
阅读更多...
推荐文章
最新文章

Copyright @ 2022~2023
