1.寄存器模型( Register model )简介
        UVM的寄存器模型是一组高级抽象的类，用来对DUT中具有地址映射的寄存器和存储器进行建模。它非常贴切的反映DUT中寄存器的各种特性，可以产生激励作用于DUT并进行寄存器功能检查。通过UVM的寄存器模型，可以简单高效的实现对DUT的寄存器进行前门或后门操作。它本身也提供了一些寄存器测试的sequence，方便用户直接使用。
        UVM的寄存器模型是高度抽象化的，不依赖具体DUT而独立存在的。它使用一个中间变量uvm_reg_bus_op描述register的访问信息，用户必须创建一个继承自uvm_reg_adapter的类，实现uvm_reg_bus_op与真正作用到具体dut上的transaction的互相转换。
RAL: Register Abstraction Layer
        UVM寄存器模型基本结构如下图所示。uvm_reg_block是UVM register layer的类，其层次化的结构反映了DUT的Register状况。uvm_reg_adapter是必不可少的，它实现了bus driver需要的transaction和中间变量uvm_reg_bus_op直间的相互转换。寄存器前门访问是依靠寄存器模型自动产生sequence，并发送给bus driver来完成的。
UVM Register Model

2.UVM 寄存器模型的层次结构
        uvm_reg_field是寄存器模型的最小单位，和DUT的每个register里的bit filed对应。
        uvm_reg 和dut中每个register对应，其宽度一般和总线位宽一致，里面可以包含多个 uvm_reg_field。uvm_reg_block里包含uvm_reg，一般一个最底层模块级的DUT的所有寄存器，具有相同的基地址，会放在一个reg_block中。uvm_reg_block内也可包含其他低层次的reg_block。
reg_block里有含有uvm_reg_map类的对象default_map,进行地址映射，以及用来完成寄存器前后门访问操作。
        一个寄存器模型必须包含一个reg_block。一个reg_block可以包含多个reg_map, 从而实现一个reg_block应用到不同总线，或不同地址段上。

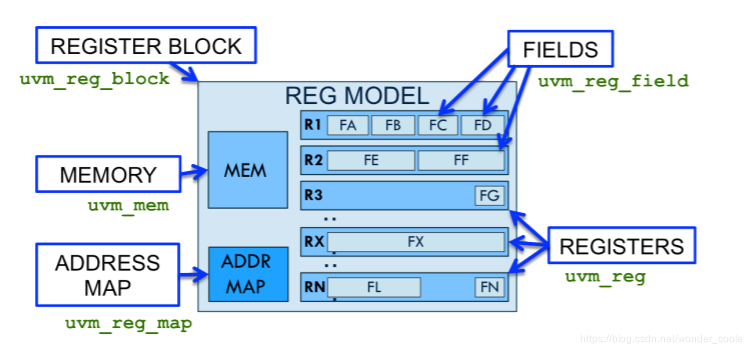

        uvm_mem是对dut中memory进行建模使用的。这些类均是继承自uvm_object类。一个完整的register model, 均有这些层次化的register元素构成，放到顶层的reg block中。一个reg block可以包含子block，register，register file和memories，如下图所示。
在这里插入图片描述

需要说明的是，因为一个项目中存在大量的寄存器，用人工来维护RAL不仅耗时耗力，更容易出现错误，所以正常情况下应该使用工具产生和维护UVM寄存器模型 , 下面介绍几个工具：
1、Synopsy VCS中自带的ralgen工具可以产生uvm 寄存器模型，具体使用方法可参考UVM Register Abstraction Layer Generator User Guide(uvm_ralgen_ug.pdf)。
2、当然Candance和Mentor均有自己的工具。
3、Paradigm Works公司开源的 RegWorks Spec2Reg 。

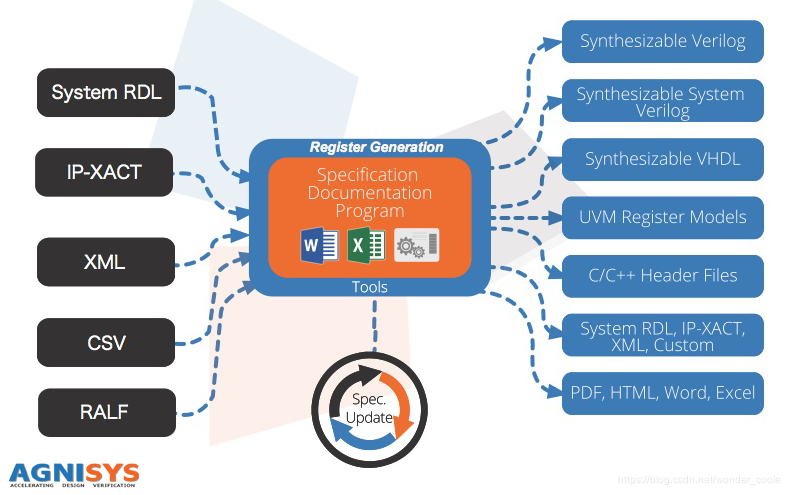

4、此外还有agnisys公司的**IDesignSpec**,其最早版本也曾供大家免费使用

3. 创建和使用寄存器模型

Step1: 对每个寄存器进行定义

class cfs_dut_reg_ctrl extends uvm_reg;

   rand uvm_reg_field reserved;  //reserved
   rand uvm_reg_field enable; //control for enabling the DUT

   `uvm_object_utils(cfs_dut_reg_config)

   function new(string name = "cfs_dut_reg_config");
      //specify the name of the register, its width in bits and if it has coverage
      super.new(name, 32, 1);
   endfunction

   virtual function void build();
      reserved = uvm_reg_field::type_id::create("reserved");
      //specify parent, width, lsb position, rights, volatility,
      //reset value, has reset, is_rand, individually_accessible
      reserved.configure(this, 31, 1, "RO", 0, 0, 1, 1, 1);

      enable = uvm_reg_field::type_id::create("enable");
      enable.configure(this, 1, 0, "RW", 0, 0, 1, 1, 1);
   endfunction
endclass

在uvm_reg的new中，要将寄存器的宽度传入super.new()的第二个参数，super.new()的第三个参数是uvm_coverage_model_e类型,用以设置寄存器是否参与加入覆盖率：

uvm_reg类有一个build函数，这个build和UVM_component的bulid_phase并不一样，并不会自动执行，需要手动调用。
- 要使用uvm_field的configure函数对各个field进行详细配置，它有9各参数：
```
enable.configure( .parent              ( this ),
               .size                   ( 3    ),
               .lsb_pos                ( 0    ),
               .access                 ( "RW" ),
               .volatile               ( 0    ),
               .reset                  ( 0    ),
               .has_reset              ( 1    ),
               .is_rand                ( 1    ),
               .individually_accessible( 0    ) );

 参数一是此域的父辈，也就是此域位于哪个寄存器中，即是this；
 参数二是此域的宽度；
 参数三是此域的最低位在整个寄存器的位置，从0开始计数；
 参数四表示此字段的存取方式；
 参数五表示是否是易失的（volatile），这个参数一般不会使用；
 参数六表示此域上电复位后的默认值；
 参数七表示此域时都有复位；
 参数八表示这个域是否可以随机化；
 参数九表示这个域是否可以单独存取。
```
  Step2: 将寄存器放入register block容器中，并加入到对应的Address Map
```
class cfs_dut_reg_block extends uvm_reg_block;
   `uvm_object_utils(cfs_dut_reg_block)

   //Control register
   rand cfs_dut_reg_ctrl ctrl;
   //Status register
   rand cfs_dut_reg_status status;

   function new(string name = "cfs_dut_reg_block");
      super.new(name, UVM_CVR_ALL);
      ctrl = cfs_dut_reg_ctrl::type_id::create("ctrl");
      status = cfs_dut_reg_status::type_id::create("status");
   endfunction

   virtual function void build();
      default_map = create_map(“default_map”,0,4,UVM_BIG_ENDINA,0);

      ctrl.configure(this, null, "");
      ctrl.build();
      default_map.add_reg(ctrl,`h10,"RW")

      status.configure(this, null, "");
      status.build();
      default_map.add_reg(status,`h14,"RO")

   endfunction
endclass
```
  reg block中也有build函数，在其中要做如下事情：
  调用create_map函数完成default_map的实例化,
  default_map = create_map(“default_map”,0,2,UVM_BIG_ENDINA,0);
  create_map的第一个参数是名字，第二个参数是该reg block的基地址，第三个参数是寄存器所映射到的总线的宽度(单位是byte，不是bit)，第四个参数是大小端，第五个参数表示该寄存器能否按byte寻址。
  完成每个寄存器的build及configure操作
  uvm_reg的configure函数原型： function void configure ( uvm_reg_block blk_parent, uvm_reg_file regfile_parent = null, string hdl_path = "" )
  其第一个参数是所在reg block的指针，第二个参数是reg_file指针，第三个是寄存器后面访问路径—string类型。
  把每个寄存器加入到default_map中。uvm_reg_map存有各个寄存器的地址信息。
  default_map.add_reg(ctrl, `h10,"RW")
  1
  第一个参数是要添加的寄存器名，第二个是地址，第三个是寄存器的读写属性。
  如果一个寄存器可以通过两个物理总线访问，则需要将其添加到多个address map中。
  Step3: 创建Register Adapter
  寄存器模型的前门操作都会通过sequence产生一个uvm_reg_bus_op类型的变量，他不能直接被bus sequencer和driver接受。需要定义一个继承自uvm_reg_adpater的adapter，来完成与bus transaction之间的转换，之后才能交给交给bus_sequencer和bus_driver，实现前门访问。而从bus_driver返回的rsp,也需要由adapter转换成uvm_reg_bus_op类型变量，返回给寄存器模型，用来更新内部值。
  在adapter中，要实现:
  1. reg2bus: 其作用是将uvm_reg_bus_op类型变量转换成bus_sequencer能够接受的transaction。
```
virtual function uvm_sequence_item reg2bus(const ref uvm_reg_bus_op rw);
```
  2. bus2reg: 其将收集到的transaction转换成寄存器模型使用的uvm_reg_bus_op类型变量，用以更新寄存器模型中相应寄存器的值。
```
virtual function void bus2reg(uvm_sequence_item bus_item, ref uvm_reg_bus_op rw);
```
```
class cfs_dut_reg_adapter extends uvm_reg_adapter;
   `uvm_object_utils(cfs_dut_reg_adapter)

   function new(string name = "cfs_dut_reg_adapter");
      super.new(name);
   endfunction

   virtual function uvm_sequence_item reg2bus(const ref uvm_reg_bus_op rw);
      acme_apb_drv_transfer transfer = acme_apb_drv_transfer::type_id::create("transfer");

      if(rw.kind == UVM_WRITE) begin
         transfer.direction = APB_WRITE;
      end
      else begin
         transfer.direction = APB_READ;
      end

      transfer.data = rw.data;
      transfer.address = rw.addr;

      return transfer;
   endfunction

   virtual function void bus2reg(uvm_sequence_item bus_item, ref uvm_reg_bus_op rw);
      acme_apb_mon_transfer transfer;

      if($cast(transfer, bus_item)) begin
         if(transfer.direction == APB_WRITE) begin
            rw.kind = UVM_WRITE;
         end
         else begin
            rw.kind = UVM_READ;
         end

         rw.addr = transfer.address;
         rw.data = transfer.data;
         rw.status = UVM_IS_OK;
      end
      else begin
         `uvm_fatal(get_name(), $sformatf("Could not cast to acme_apb_mon_transfer: %s",
            bus_item.get_type_name()))
      end
   endfunction
endclass
```
  Step4: 顶层reg block对象的创建及使用

  整个仿真平台只创建一个reg model对象，在其他地方使用指针调用。一般在test中创建顶层reg_block，及adapt和predictor.
```
   // in  base test class
   ...
   irtual function void build_phase(uvm_phase phase);
      super.build_phase(phase);

      //create all the elements of the environment
      reg_block = cfs_dut_reg_block::type_id::create("reg_block",this);
      apb_agent = acme_apb_agent::type_id::create("apb_agent", this);
      adapter = cfs_dut_reg_adapter::type_id::create("adapter");
      predictor = uvm_reg_predictor#(acme_apb_mon_transfer)::type_id::create("predictor", this);
      reg_block.configure(null,"");
      reg_block.build();
      reg_block.lock_model();
      reg_block.reset("HARD");
   endfunction
   ...
```
  reg_block传完要调用其configure函数，配置后面访问路径。

  Step5: 将Address Map连接到Bus sequencer和Adapter
  在test或env的connect phase中,调用default_map或其他用户自定义的address map对象中的set_sequencer方法, 并把前门操作的bus sequencer及adaptor作为参数传入。
```
virtual function void connect_phase(uvm_phase phase);
      super.connect_phase(phase);

      //required to start physical register accesses using the registers
      reg_block.default_map.set_sequencer(apb_agent.sequencer, adapter);

      predictor.map = reg_block.default_map;
      predictor.adapter = adapter;
      apb_agent.monitor.output_port.connect(predictor.bus_in);
   endfunction
```
  Step6: 在sequence或其他component中使用寄存器模型
  在sequence中使用：
          要先在对应的sequencer中定义一个顶层reg_block的指针，并指向base_test的reg_block对应，之后再sequence中调用p_sequencer访问，如：
  p_sequencer.p_reg_block.enable.wirte(status,1,UVM_FRONTDOOR); // 前门访问 front-door
  p_sequencer.p_reg_block.enable.re'a'd(status,value,UVM_BACKDOOR);// 后门访问 back-door
  4 寄存器访问方法
          前门访问和后面访问的区别：
                  前门访问是通过物理总线向dut发起寄存器访问操作，消耗仿真时间
                  后面操作不通过物理总线，不消耗仿真时间
  前门访问过程
  以write为例：

  1、当调用寄存器的write()任务后，产生uvm_reg_item类型的transaction:rw，之后调用uvm_reg::do_write()。
  2、在uvm_reg_map中，调用reg_adapter.reg2bus将rw转换成bus driver对应的transaction。
  3、把transaction交给sequencer，最终由bus driver驱动到对应的bus interface上。
  4、bus monitor在bus interface上检测到bus transaction 。
  5、reg_predictor会调用reg_adapter.bus2reg将该bus transaction转换成uvm_reg_item。
  6、从driver中返回的req会转换成uvm_reg_item类型，如防止sequencer的response队列溢出，需要在adapter中设置provides_reponses.
  7、寄存器模型根据返回的uvm_reg_item来更新寄存器的value，m_mirrored和m_desired三个值

  寄存器模型中的值
  参考资料
  UVM实战(卷1) (张强著)
  ● The UVM Register Layer Introduction, Experiences and Recipes.
  ● UVM_reg model与UVM_RAL知识总结
  ● UVM Tutorial for Candy Lovers – 16. Register Access Methods
  ● How to Startup uvm_reg SystemVerilog Library
