- 负载均衡器LoadBalancer原理
- Ribbon LoadBalanced底层机制源码探秘
通过本文你可以学习到：
- LoadBalanced作用原理
- 拦截器到Rule的调角链路
- IPing机制
负载均衡器LoadBalancer原理

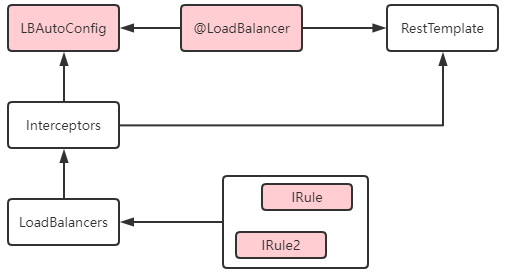

一句话概括： 由LoadBalanced在RestTemplate上打标，Ribbon将带有负载均衡能力的拦截器注入标记好的RestTemplate中，以此实现负载均衡。
从@LoadBalanced开始看起：
它会将RestTemplate传送到Ribbon的自动装配类里进行改造。
@LoadBalanced：这个注解即修饰RestTemplate，还修饰LoadBalancerAutoConfiguration。它会将所有带有LoadBalanced注解的RestTemplate类，都传入到LoadBalancerAutoConfiguration中。这个注解的定义上还有一个@Qualifier注解，@Qualifier注解搭配@Autowired注解做自动装配，可以通过name属性，将指定的Bean装载到指定位置。
这里
LoadBalanced也是借助Qualifier实现了一个给RestTemplate打标的功能，凡是被打标的RestTemplate都会被传送到AutoConfig中做进一步改造。
LBAutoConfig：从上一步中传送过来的RestTemplate，会经过LBAutoConfig的装配，将一系列的拦截器添加到RestTemplate中。Ribbon拦截器会拦截每个网络请求做一番处理，在这个过程中拦截器会找到对应的LoadBalancer对HTTP请求进行接管，接着LoadBalancer就会找到默认或指定的负载均衡策略来对HTTP请求进行转发。
拦截器是类似职责链设计模型的结构，常见的
ServletFilter，权限控制器等都是类似的模式。
Ribbon LoadBalanced底层机制源码探秘
点进LoadBalanced注解，查到LoadBalancerAutoConfiguration使用了该注解
该注解可以把修饰的restTemplate传送到LoadBalancerAutoConfiguration里
这个restTemplate只在loadBalancedRestTemplateInitializerDeprecated方法里被用到
@Bean
public SmartInitializingSingleton loadBalancedRestTemplateInitializerDeprecated(final ObjectProvider<List<RestTemplateCustomizer>> restTemplateCustomizers) {
return () -> {
restTemplateCustomizers.ifAvailable((customizers) -> {
Iterator var2 = this.restTemplates.iterator();
while(var2.hasNext()) {
RestTemplate restTemplate = (RestTemplate)var2.next();
Iterator var4 = customizers.iterator();
while(var4.hasNext()) {
RestTemplateCustomizer customizer = (RestTemplateCustomizer)var4.next();
customizer.customize(restTemplate);
}
}
});
};
}
循环访问所有的restTemplate，restTemplateCustomizers是由外面初始化的bean注入进来的，使用customizer对restTemplate做手脚
@Bean
@ConditionalOnMissingBean
public RestTemplateCustomizer restTemplateCustomizer(final LoadBalancerInterceptor loadBalancerInterceptor) {
return (restTemplate) -> {
List<ClientHttpRequestInterceptor> list = new ArrayList(restTemplate.getInterceptors());
list.add(loadBalancerInterceptor);
restTemplate.setInterceptors(list);
};
}
先从restTemplate获取getInterceptors()，接下来list里添加一个loadBalancerInterceptor，它的注入：
@Bean
public LoadBalancerInterceptor ribbonInterceptor(LoadBalancerClient loadBalancerClient, LoadBalancerRequestFactory requestFactory) {
return new LoadBalancerInterceptor(loadBalancerClient, requestFactory);
}
public void setInterceptors(List<ClientHttpRequestInterceptor> interceptors) {
if (this.interceptors != interceptors) {
this.interceptors.clear();
this.interceptors.addAll(interceptors);
AnnotationAwareOrderComparator.sort(this.interceptors);
}
}
这里把 interceptors 和本地保存的做一下比较，如果不一样则本地的interceptors全部清空，然后添加上新的，再sort一下
真正起作用的位置是在LoadBalancerInterceptor的intercept方法上
public ClientHttpResponse intercept(final HttpRequest request, final byte[] body, final ClientHttpRequestExecution execution) throws IOException {
URI originalUri = request.getURI();
String serviceName = originalUri.getHost();
Assert.state(serviceName != null, "Request URI does not contain a valid hostname: " + originalUri);
return (ClientHttpResponse)this.loadBalancer.execute(serviceName, this.requestFactory.createRequest(request, body, execution));
}
先从url中得到uri，再从uri里得到serviceName（要去访问的serviceName），然后执行execute方法
public <T> T execute(String serviceId, LoadBalancerRequest<T> request, Object hint) throws IOException {
ILoadBalancer loadBalancer = this.getLoadBalancer(serviceId);
Server server = this.getServer(loadBalancer, hint);
if (server == null) {
throw new IllegalStateException("No instances available for " + serviceId);
} else {
RibbonLoadBalancerClient.RibbonServer ribbonServer = new RibbonLoadBalancerClient.RibbonServer(serviceId, server, this.isSecure(server, serviceId), this.serverIntrospector(serviceId).getMetadata(server));
return this.execute(serviceId, (ServiceInstance)ribbonServer, (LoadBalancerRequest)request);
}
}
这里到了真正执行任务的时候了，先根据serviceId获取一个LoadBalancer，拿到负载均衡策略之后用getServer获取到真正的server
protected Server getServer(ILoadBalancer loadBalancer, Object hint) {
return loadBalancer == null ? null : loadBalancer.chooseServer(hint != null ? hint : "default");
}
@Override
public Server chooseServer(Object key) {
if (!ENABLED.get() || getLoadBalancerStats().getAvailableZones().size() <= 1) {
logger.debug("Zone aware logic disabled or there is only one zone");
return super.chooseServer(key);
}
Server server = null;
try {
LoadBalancerStats lbStats = getLoadBalancerStats();
Map<String, ZoneSnapshot> zoneSnapshot = ZoneAvoidanceRule.createSnapshot(lbStats);
logger.debug("Zone snapshots: {}", zoneSnapshot);
if (triggeringLoad == null) {
triggeringLoad = DynamicPropertyFactory.getInstance().getDoubleProperty(
"ZoneAwareNIWSDiscoveryLoadBalancer." + this.getName() + ".triggeringLoadPerServerThreshold", 0.2d);
}
if (triggeringBlackoutPercentage == null) {
triggeringBlackoutPercentage = DynamicPropertyFactory.getInstance().getDoubleProperty(
"ZoneAwareNIWSDiscoveryLoadBalancer." + this.getName() + ".avoidZoneWithBlackoutPercetage", 0.99999d);
}
Set<String> availableZones = ZoneAvoidanceRule.getAvailableZones(zoneSnapshot, triggeringLoad.get(), triggeringBlackoutPercentage.get());
logger.debug("Available zones: {}", availableZones);
if (availableZones != null && availableZones.size() < zoneSnapshot.keySet().size()) {
String zone = ZoneAvoidanceRule.randomChooseZone(zoneSnapshot, availableZones);
logger.debug("Zone chosen: {}", zone);
if (zone != null) {
BaseLoadBalancer zoneLoadBalancer = getLoadBalancer(zone);
server = zoneLoadBalancer.chooseServer(key);
}
}
} catch (Exception e) {
logger.error("Error choosing server using zone aware logic for load balancer={}", name, e);
}
if (server != null) {
return server;
} else {
logger.debug("Zone avoidance logic is not invoked.");
return super.chooseServer(key);
}
}
如果只定义了一个defaultZone，则会调用父类的chooseServer方法
public Server chooseServer(Object key) {
if (counter == null) {
counter = createCounter();
}
counter.increment();
if (rule == null) {
return null;
} else {
try {
return rule.choose(key);
} catch (Exception e) {
logger.warn("LoadBalancer [{}]: Error choosing server for key {}", name, key, e);
return null;
}
}
}
这里使用默认的负载均衡策略RandomRule
回到RibbonLoadBalancerClient的execute方法，获取到的服务器不为空则：
RibbonLoadBalancerClient.RibbonServer ribbonServer = new RibbonLoadBalancerClient.RibbonServer(serviceId, server, this.isSecure(server, serviceId), this.serverIntrospector(serviceId).getMetadata(server));
return this.execute(serviceId, (ServiceInstance)ribbonServer, (LoadBalancerRequest)request);
构建一个RibbonServer，最后execute就是真正发起请求了
