cadense下载说明

cadence是目前最流行的EDA，下载装机全交给阿狸狗即可。
浏览器搜索cadence吴川斌或点击链接: https://www.mr-wu.cn/cadence-orcad-allegro-resource-downloads/
进行下载，推荐下载16.6版本的，网页中有安装视频，操作非常简单，一定要安装补丁，不然你会自闭的。特别说明一下不要用微软拼音输入法，不然会无缘无故卡死。

新建工程

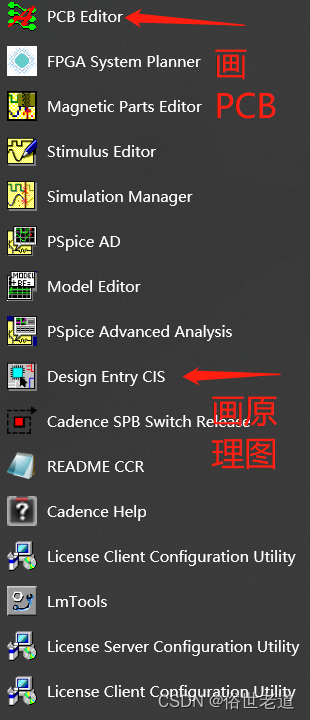

安装好之后会有几十个图标，一般只需要知道画原理图和画PCB应该用啥就行了，如图所示
在这里插入图片描述
打开Design Entry CIS会出现下面的界面

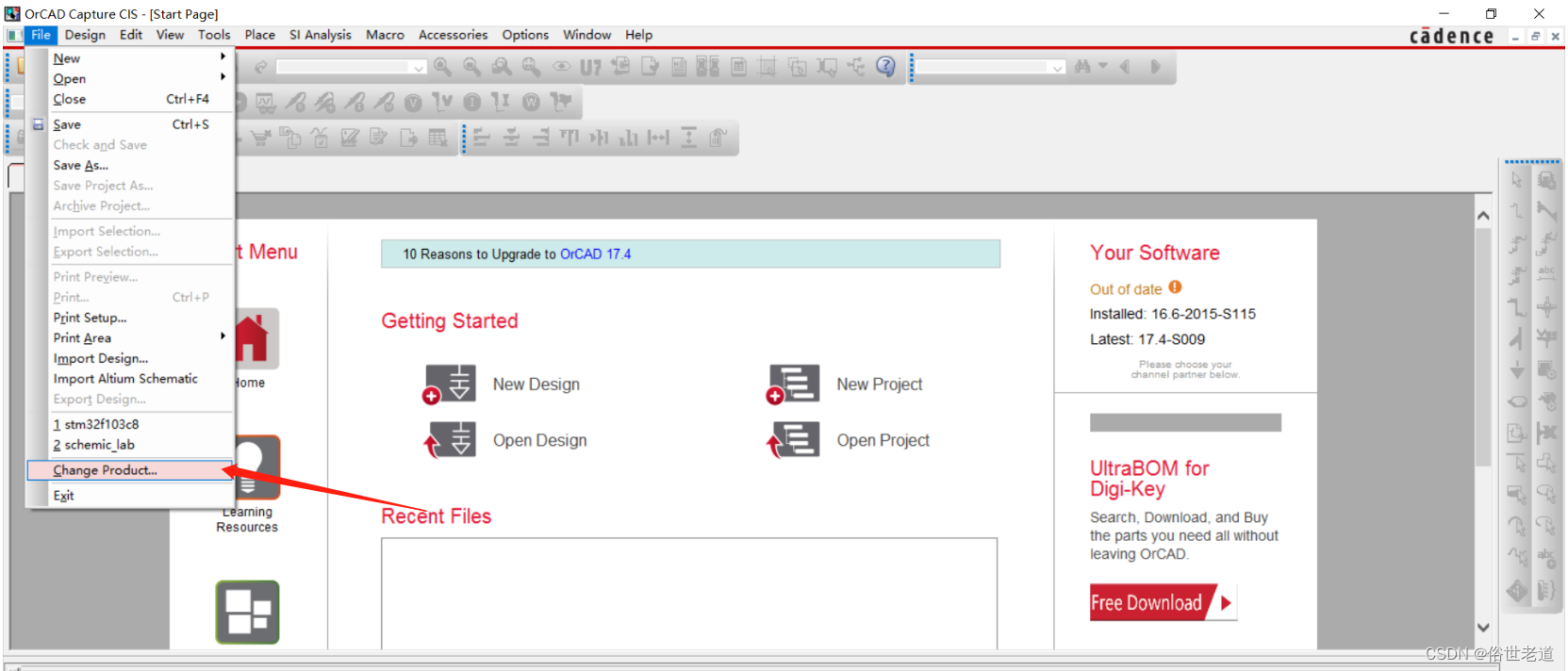

我通常会选择OrCAD Capture CIS并勾选默认，其实OrCAD Capture也可以，只是在公司里一般都有数据库OrCAD Capture链接不了数据库。当选择了默认时每次打开软件就不会再出现上面的选择界面，可以通过下面方式重新选择
在这里插入图片描述

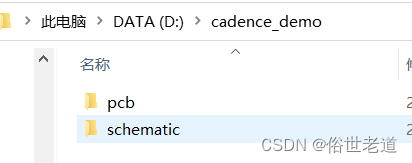

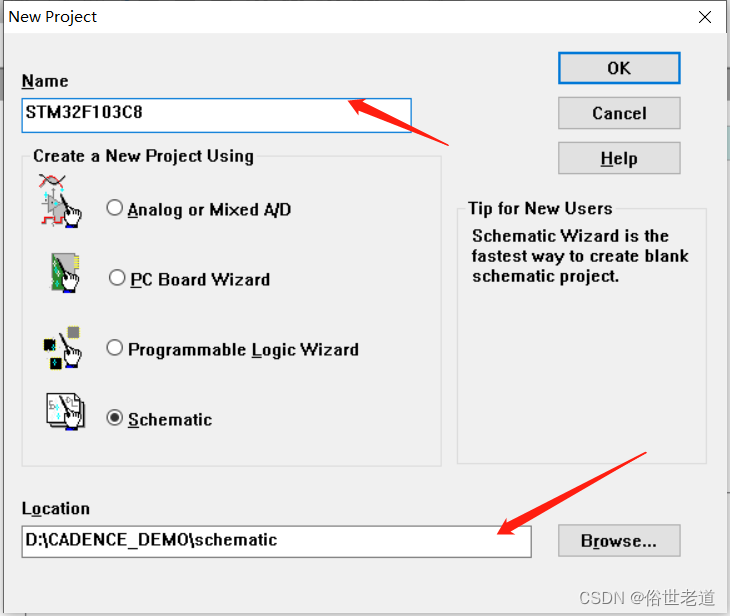

点击New Project新建一个工程文件，个人习惯先在电脑盘中创建好工程文件的路径如下，这样方便管理

在这里插入图片描述

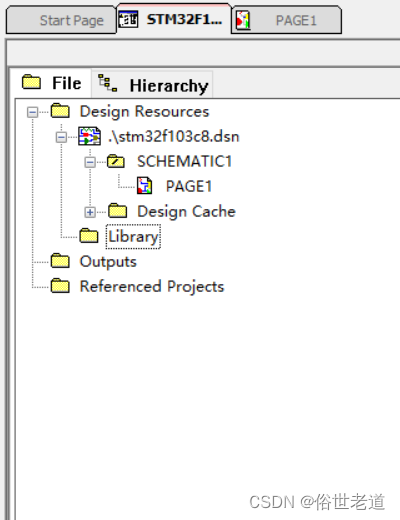

一、采用传统方式创建

1、新建库文件

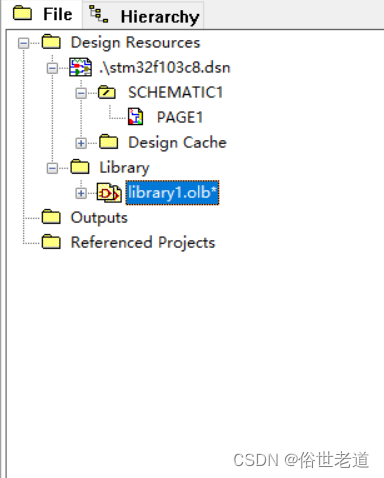

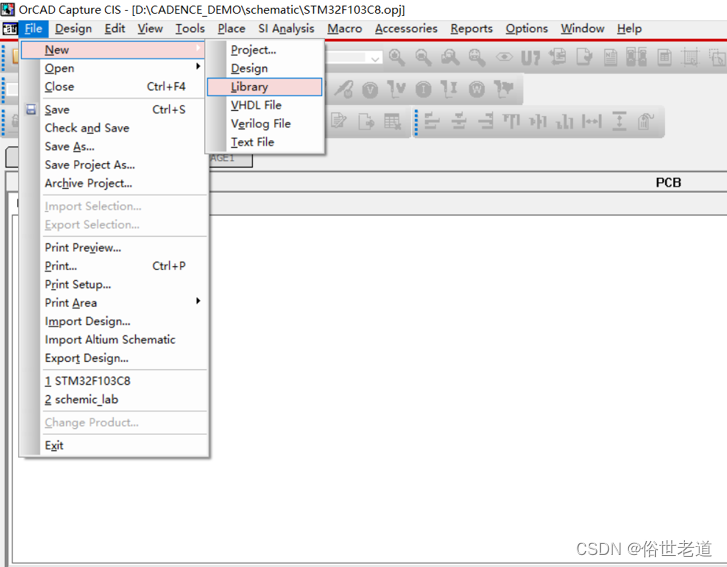

点击file-new-library，在工程的library文件下会出现一个library1.olb文件如图

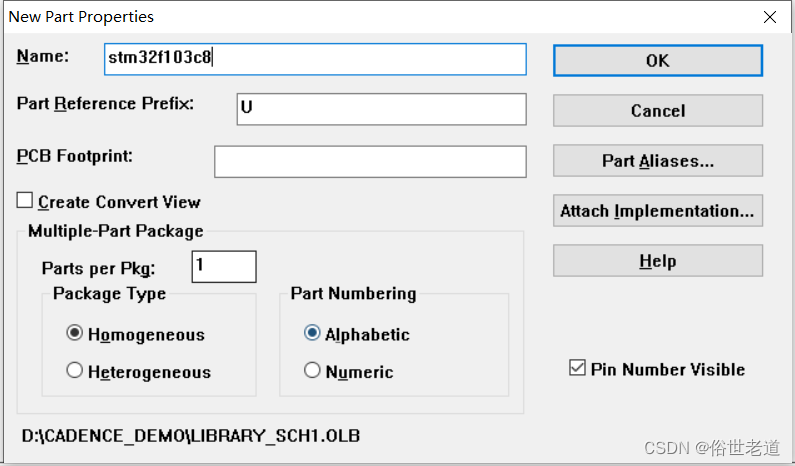

选中library1.olb右键选择new part，对于这种单个器件（后面会讲复合器件的创建方法）只用管name（器件名称）和part reference prefix（器件的代号）

2、放置pin array

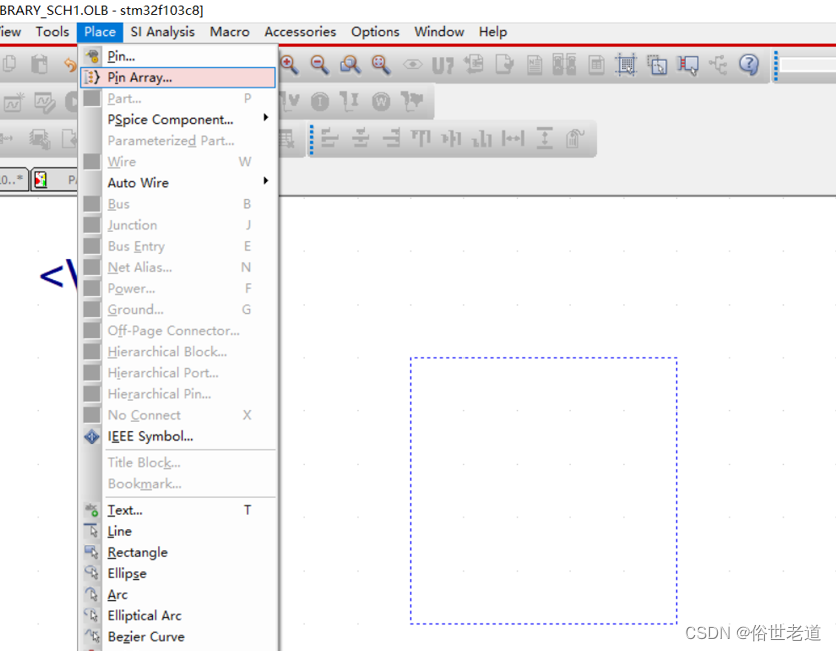

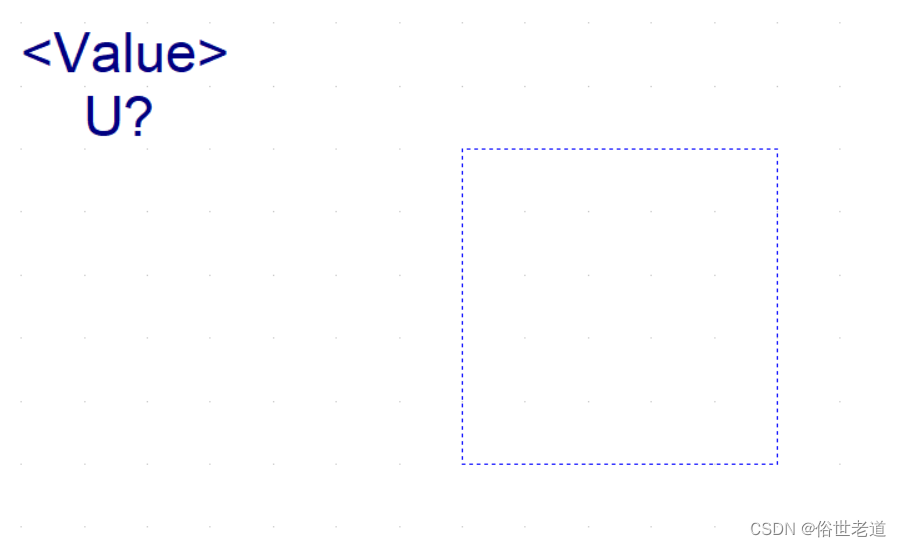

强烈建议先将part reference 和value挪开一点，为下面的操作留下足够的空间，点击place-pin array

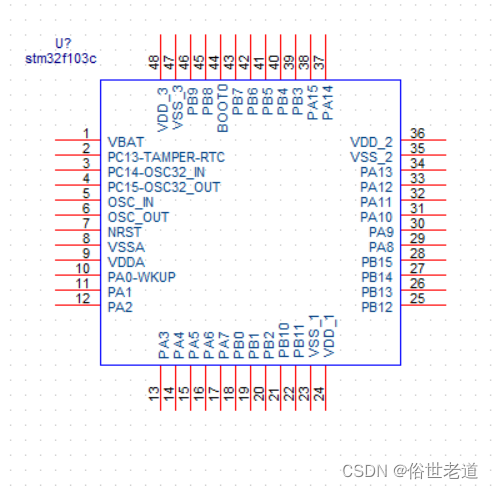

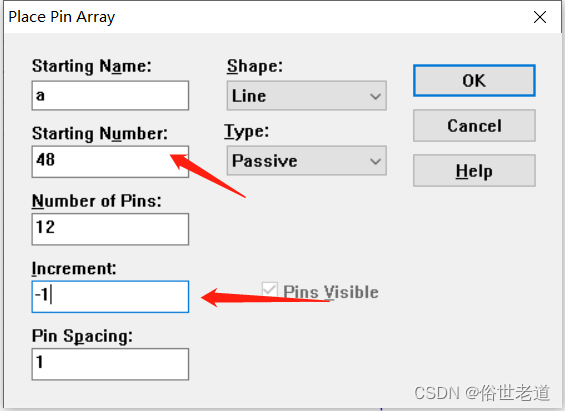

stm32f103c8的封装是LQFP48引脚，常规来说我们每边需放置12个引脚（当然你可以根据自己的需求来放置，但通常要保证人家读得懂你的原理图，还是按规矩来画），这边是参考数据手册上引脚分布的放置方案

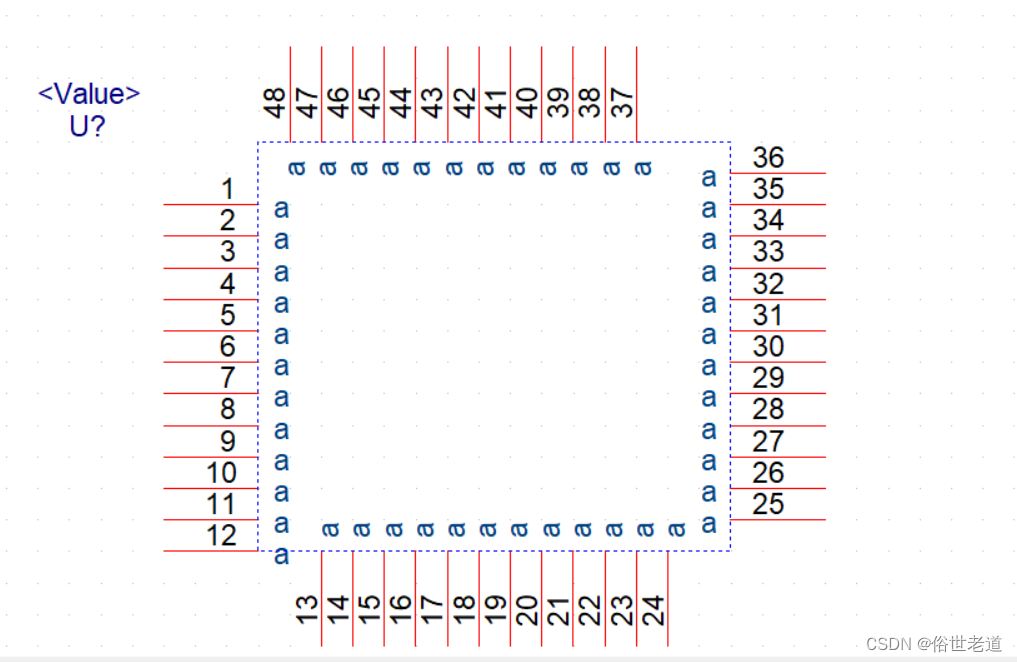

为了按照数据手册上的引脚分布来画，在放置完两边之后需要修改一下参数，我的放置顺序是左边-下边-修改参数-上边-右边，这样就得到了按照逆时针递增的结果

在这里插入图片描述

3、修改管脚信息

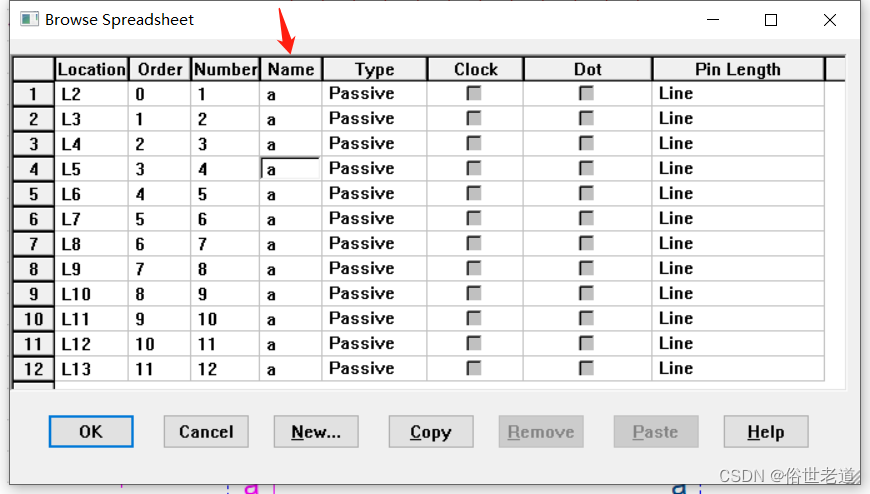

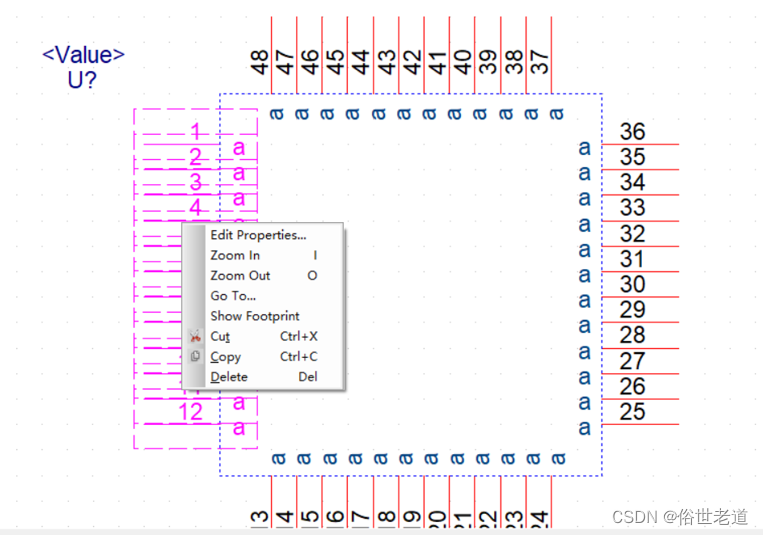

框选一组引脚鼠标右键选择edit properties，主要修改name参数，但是我发现一个问题不知是不是我这边软件的bug，在这个界面无法使用粘贴功能，名字一个一个敲太慢了，所以我不推荐这种方式

二、采用电子表格方式创建

1、新建库文件

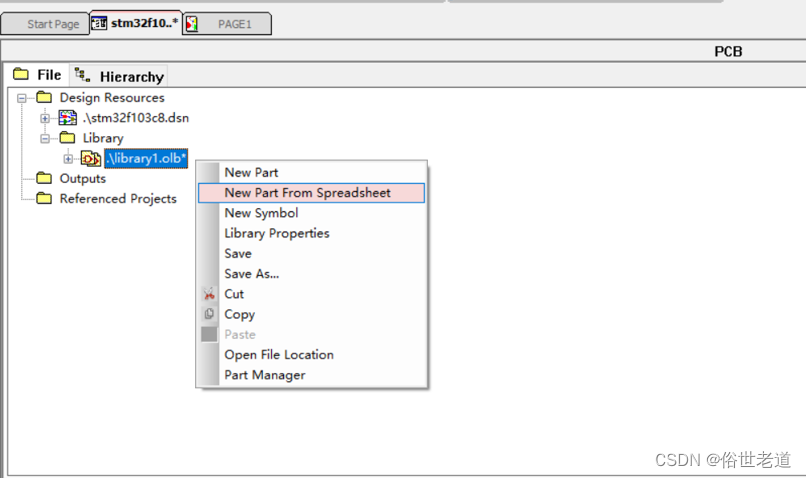

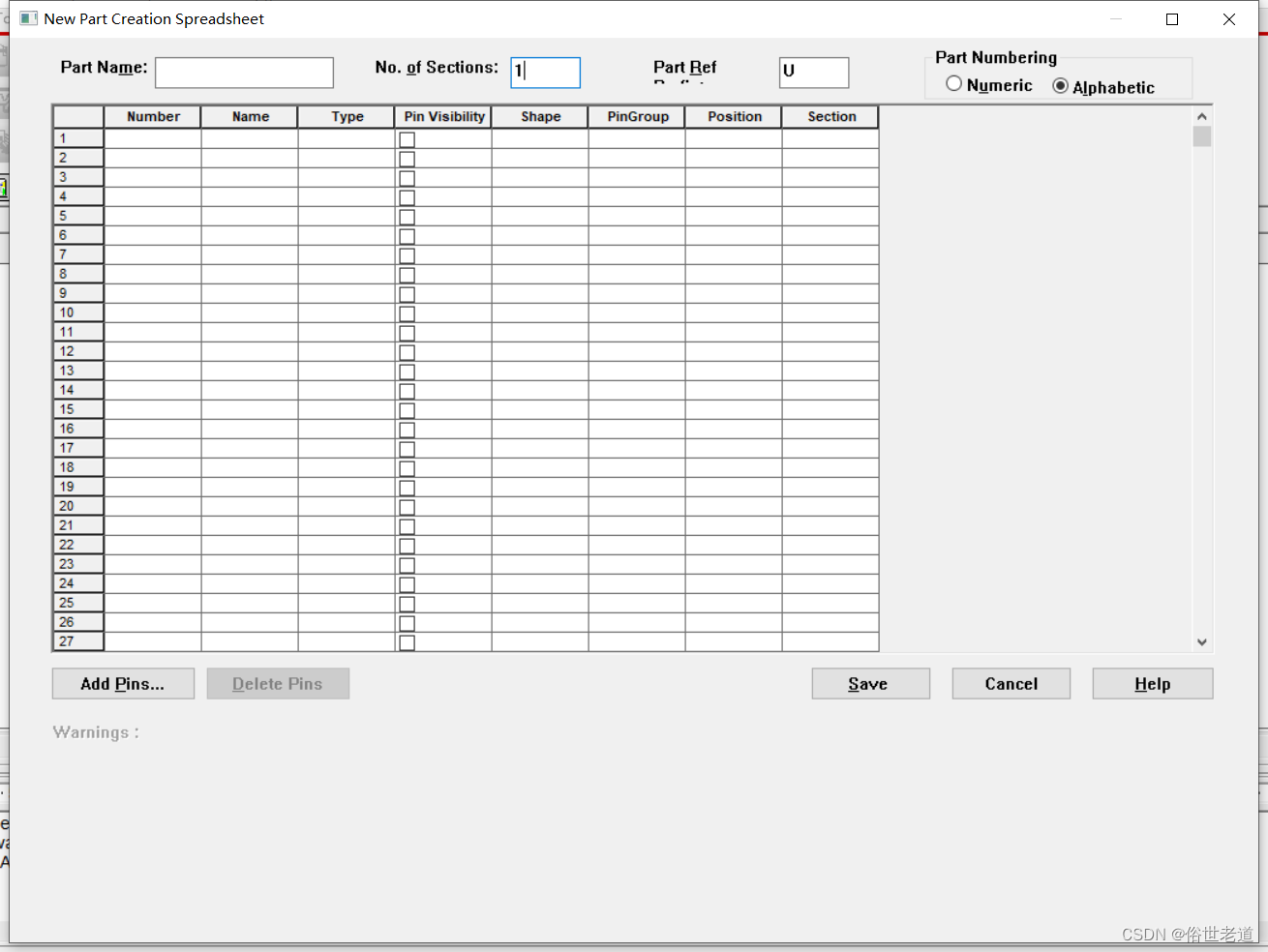

选中library1.olb右键选择new part spreadsheet会出现一个表格，这时你根据IC厂家提供的表格复制粘贴上去即可，没有也可以自己制作一个Excel表格

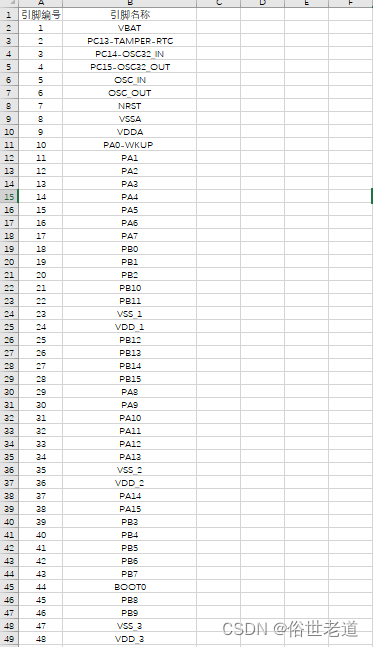

这个简单的表格是自己制作的，直接在说stm32的datasheet上复制粘贴，很省事

在这里插入图片描述

2、Ctrl+c、Ctrl+v

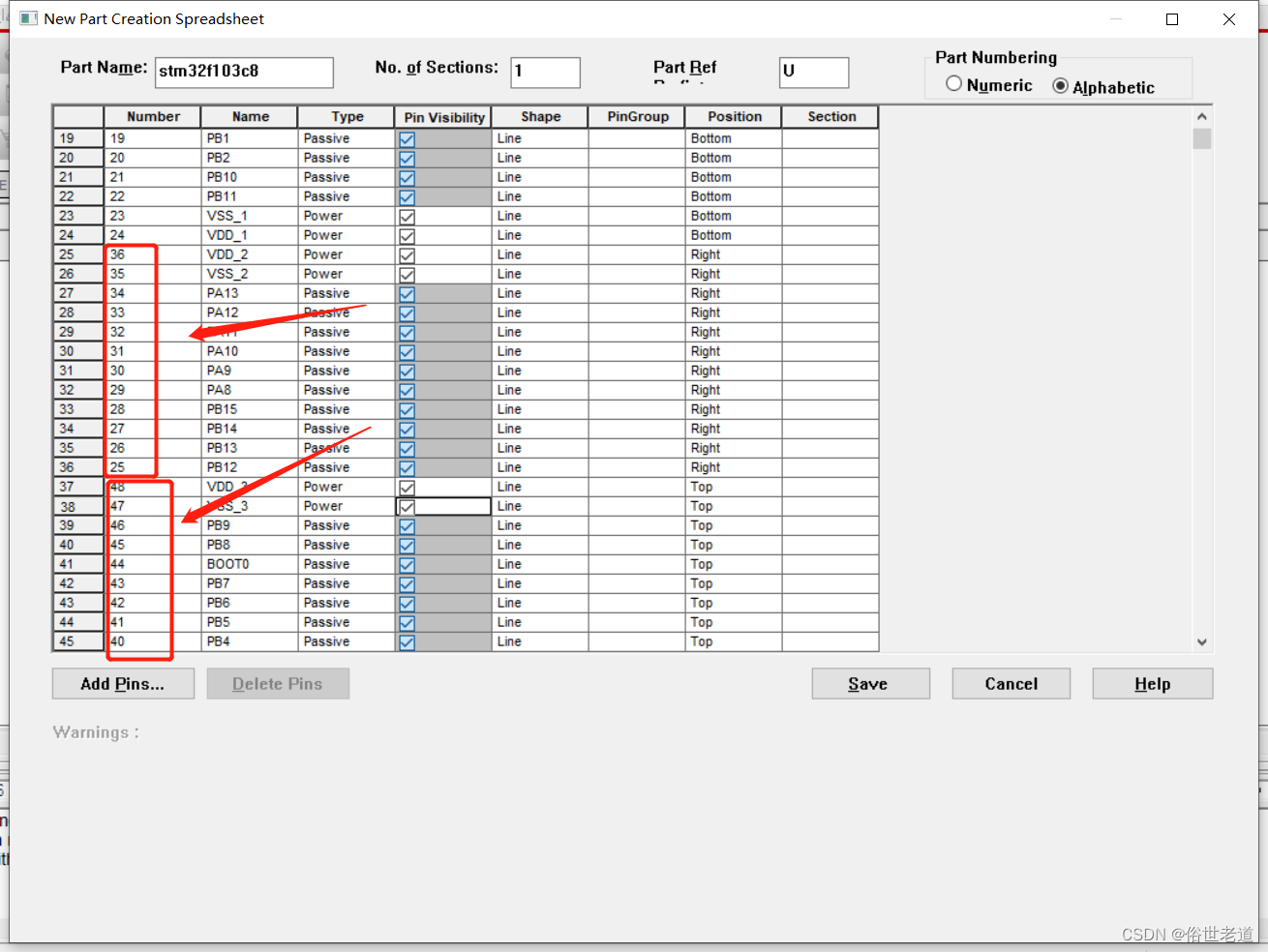

number和name复制粘贴即可，在type中电源选择power其余全部passive即可，pin visibility根据实际情况勾选，一般可能除电源设置不可见外其余都设置可见，shape就选line，position的话，我们按照stm32的引脚分布来1-12为左，13-24为下，25-36为右，37-48为上请注意软件很死板对于每一组来说他是按照从左到右、从上到下的顺序放置的，所以在右和上这两组要注意顺序，section的话，对于单个器件就只有一个部分，复合器件才会涉及选择问题，最后点击save保存
在这里插入图片描述
