一、YUV简介

1.YUV说明

YUV是一种颜色编码方法，与RGB（红 - 绿 - 蓝）不同。

<1>Y表示亮度分量，也叫灰阶值：如果只显示Y，图片会是一张黑白照

<2>U（Cb）表示色度分量：是照片蓝色部分去掉亮度

<3>V（Cr）表示色度分量：是照片红色部分去掉亮度

2.YUV存储格式

YUV包括紧缩格式（packed ）和平面格式（planar ）两种格式。

2.1.紧缩格式（packed ）

紧缩格式（packed format）将Y、U、V值储存成Macro Pixels阵列（YUV是混合在一起的），和RGB的存放方式类似。对于YUV4:4:4格式而言，用紧缩格式很合适的，因此就有了UYVY、YUYV等。

2.2.平面格式（planar ）

平面格式（planar formats）将Y、U、V的三个分量分别存放在不同的矩阵中，U分量必须在Y分量后面，而V分量在U分量后面。平面格式（planar format）有I420（4:2:0）、YV12、IYUV等。

扩展阅读：

VLC提供的wiki

微软Video Rendering with 8-Bit YUV Formats

3.扫描线（scan line）

扫描线是用来描述电视是如何显示画面的，wiki中是这么解释的：

电视萤幕由电子枪射出的电子，经由磁场偏向后打在屏幕上而发光，因此每一个图框都由电子枪的扫描线画出来。电子枪的扫描线从左上角像素点到右下角像素点顺序移动，喷射电子显像。

在这里插入图片描述

二、常用的YUV格式

为节省带宽，大多数YUV格式平均使用的每像素位数都少于24位元。主要的抽样（subsample）格式有YCbCr 4:2:0、YCbCr 4:2:2、YCbCr 4:1:1和YCbCr 4:4:4。

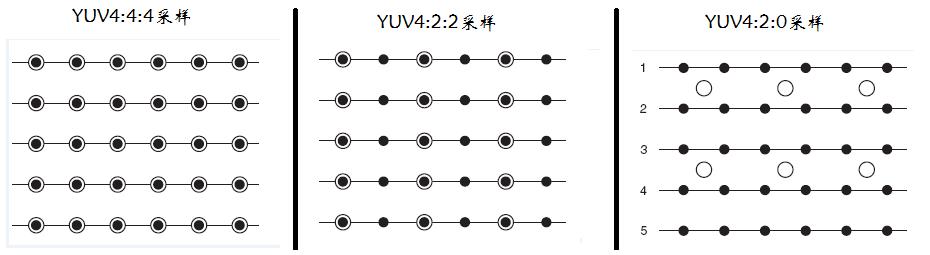

用三个图来直观地表示采集的方式吧，以黑点表示采样该像素点的Y分量，以空心圆圈表示采用该像素点的UV分量。

YUV的表示法称为A:B:C表示法：

4:4:4表示完全取样，每1个Y对应一组UV分量
4:2:2表示2:1的水平取样，垂直完全采样，每2个Y共用一组UV分量
4:2:0表示2:1的水平取样，垂直2：1采样，每4个Y共用一组UV分量
4:1:1表示4:1的水平取样，垂直完全采样。

1.YUV4:4:4

YUV4:4:4的采样方式表示：各采样分量在扫面每个像素点时，都不会降低采样率：

在这里插入图片描述

之所以用四个方格显示，是因为YUV格式中，UV分量最小时需要四个像素共享一个UV分量对。同时，共享一个UV分量对的像素点，在平面上和UV分量都有临近的关系，所以这四个像素点不会是同一条扫面线上的点，而是分布在两条扫描线上。

一个宏像素最多容纳四个宏像素点，而在YUV4:X:X的表示法中，的4表达的也是这个意思。

从图可以看出，YUV4:4:4的采样方式是对每个像素点进行Y、U、V分量的全采样。

关于内存占用：因为YUV模式的每个分量都是存储在一个字节（8bit）中的。所以YUV4:4:4格式需要4*8 + 4*8 + 4*8 = 96位，因此，每个像素深度为24位。

2.YUV4:2:2

YUV4:2:2的采样方式表示：水平方向Y分量与UV分量2:1采样，垂直方向不降低采样率。也就是这样：

在这里插入图片描述

水平方向上的两个像素点组成了一个宏像素，两个像素点共享一对UV像素分量。

对于四个像素，YUV4:2:2格式需要4*8 + 2*8 + 2*8 = 64位，每个像素深度为16位。

3.YUV4:2:0

目前YUV4:2:0有两种变体，一种用于MPEG-1标准如下图：

在这里插入图片描述

另一个常用语MPEG-2标准，我们经常见到的4:2:0通常都是这种。如下图：

在这里插入图片描述

对于四个像素，YUV4:2:0格式需要4*8 + 8 + 8 = 48位，每个像素深度为12位。

4.YUV存储格式

YUV的存储格式分为打包格式（packet formats）和平面格式（planar formats）。

在打包格式中，Y，U和V组件存储在单个数组中，YUV三个分量是顺序交错存储。像素被组织成宏像素组，其布局取决于采样格式。

在平面格式中，Y，U和V分量存储在三个不同的平面（数组）中。YUV三个分量被分开存储在三个不同的数组中。

4:4:4,24位像素深度
YUV4:4:4实际上表达的是：采样模式位4:4:4的打包存储的数据。它的存储方式如图：

在这里插入图片描述

一个小方格代表一个字节，一组连续的小方格代表一个像素。

4:2:2,16位像素深度
4:2:2的采样格式共有两种存储方式

YUY2
UYVY
它们的存储方式都是打包格式，其中每个宏像素是两个像素，编码为四个连续字节。

YUY2
在YUY2格式中，中第一个字节包含第一个Y样本，第二个字节包含第一个U（Cb）样本，第三个字节包含第二个Y样本，以及第四个字节包含第一个V（Cr）样本，如图所示：

在这里插入图片描述

UYVY
这种格式与YUY2相同，只是字节顺序颠倒了 - 也就是说，色度和亮度字节被翻转，如图：

在这里插入图片描述

4:2:0,12位像素深度
下面要介绍的4:2:0格式都采用了平面存储模式，共有四种：

IMC2
IMC4
YV12
NV12
所有的4:2:0模式，色度分量无论是在水平还是垂直方向上，采样数都是亮度分量的1/4。

IMC2
IMC2格式的存储方式如图：

在这里插入图片描述

每个分量以一个字节存储，平面存储格式的意思就是，先存储视频帧中所有的Y分量。Y分量存储完之后，才开始存储色度分量。在IMC2格式中，YUV三分量的存储关系是：先存所有的Y分量、再存所有的V分量，最后存储U分量。

为了便于处理和表达，通常在代码中会以三个数组来分别装着三个分量。

另外需要提一嘴，在IMC2格式中，存储UV分量的内存空间步长分别是存储Y分量的一半。另外因为色度分量的采样书是Y分量的1/4，所以，及时色度分量占用空间是亮度分量的一半，也会有一些空闲的内存。

IMC4

在这里插入图片描述

和IMC2格式类似，只是U、V两个色度分量的存储顺序对调了一下。

YV12&I420

在这里插入图片描述

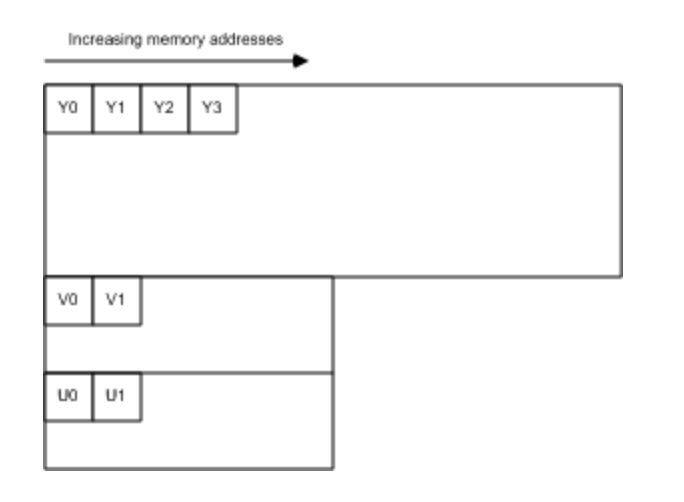

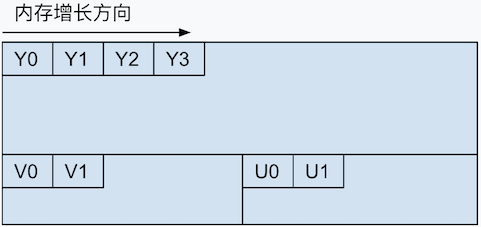

YV12格式的存储方式又有变化，存储色度分量的内存步幅是亮度分量的一半，首先Y分量数据以unsigned char数组的形式存储，紧跟着后面存V分量，最后存U分量。

I420和YV12的存储方式差不多，区别的地方在于，I420的Y分量后，存储的是U分量，最后存V分量，色度分量的存储顺序替换了一下。另外I420也被称为YUV420P。

YV12、I420、YUV420p这三个名词在多媒体开发中，是出现频率比较高的是那个了。大家不妨记忆一下

NV12

在这里插入图片描述

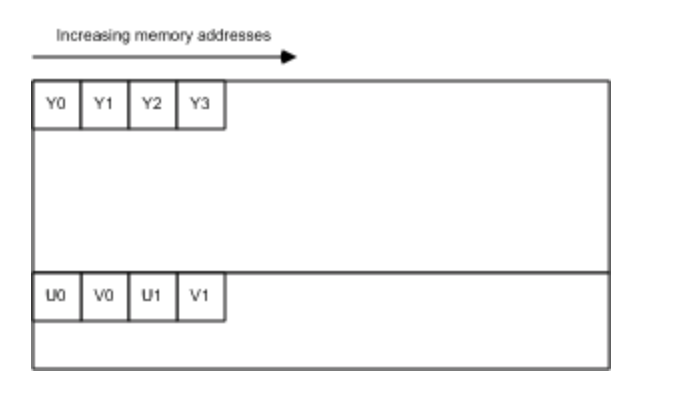

NV12格式首先存储Y分量平面，作为具有偶数行的无符号字符值数组。 Y平面后面紧跟着一个无符号字符值数组，其中包含打包的U（Cb）和V（Cr）样本。

这里具体再讲解一下大家常用的YUV420类型

3.1） YUV420p和YUV420sp区别

因为YUV420比较常用，在这里就重点介绍YUV420。YUV420分为两种：YUV420p和YUV420sp。

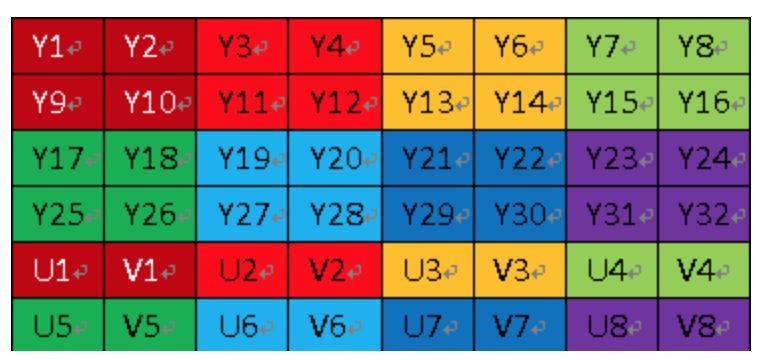

YUV420sp格式如下图：

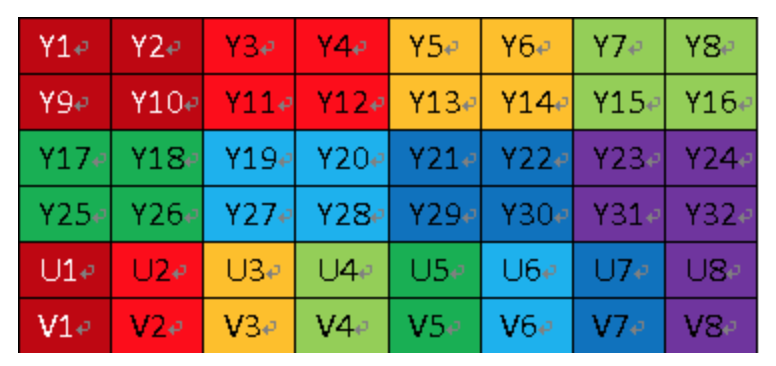

YUV420p数据格式如下图：

3.2） YUV420p和YUV420sp具体分类和详情

YUV420p：又叫planer平面模式，Y ，U，V分别再不同平面，也就是有三个平面。

YUV420p又分为：他们的区别只是存储UV的顺序不一样而已。

I420:又叫YU12，安卓的模式。存储顺序是先存Y，再存U，最后存V。YYYYUUUVVV

YV12:存储顺序是先存Y，再存V，最后存U。YYYVVVUUU

YUV420sp：又叫bi-planer或two-planer双平面，Y一个平面，UV在同一个平面交叉存储。

YUV420sp又分为：他们的区别只是存储UV的顺序不一样而已。

NV12:IOS只有这一种模式。存储顺序是先存Y，再UV交替存储。YYYYUVUVUV

NV21:安卓的模式。存储顺序是先存Y，再存U，再VU交替存储。YYYYVUVUVU

官方文档如下：

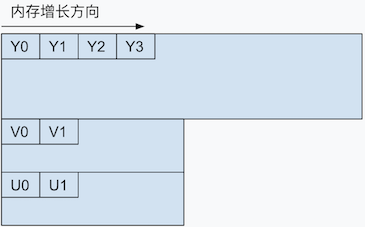

YV12

All of the Y samples appear first in memory as an array of unsigned char values. This array is followed immediately by all of the V (Cr) samples. The stride of the V plane is half the stride of the Y plane, and the V plane contains half as many lines as the Y plane. The V plane is followed immediately by all of the U (Cb) samples, with the same stride and number of lines as the V plane (Figure 12).

所有 Y 样例都会作为不带正负号的 char 值组成的数组首先显示在内存中。此数组后面紧接着所有 V (Cr) 样例。V 平面的跨距为 Y 平面跨距的一半，V 平面包含的行为 Y 平面包含行的一半。V 平面后面紧接着所有 U (Cb) 样例，它的跨距和行数与 V 平面相同（图 12）。

大致意思是：先存储完所有的Y，后面紧跟着存V，V的步长（也就是宽）是Y的步长的一半，V的行高是Y的一半。V存储完后面紧跟着存U，所有的U，步长河行高和V相同，也就是都是Y的一半。

Figure 12:

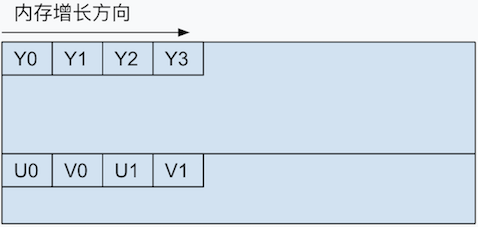

NV12

All of the Y samples are found first in memory as an array of unsigned char values with an even number of lines. The Y plane is followed immediately by an array of unsigned char values that contains packed U (Cb) and V (Cr) samples, as shown in Figure 13. When the combined U-V array is addressed as an array of little-endian WORD values, the LSBs contain the U values, and the MSBs contain the V values. NV12 is the preferred 4:2:0 pixel format for DirectX VA. It is expected to be an intermediate-term requirement for DirectX VA accelerators supporting 4:2:0 video.

所有 Y 样例都会作为由不带正负号的 char 值组成的数组首先显示在内存中，并且行数为偶数。Y 平面后面紧接着一个由不带正负号的 char 值组成的数组，其中包含了打包的 U (Cb) 和 V (Cr) 样例，如图 13 所示。当组合的 U-V 数组被视为一个由 little-endian WORD 值组成的数组时，LSB 包含 U 值，MSB 包含 V 值。NV12 是用于 DirectX VA 的首选 4:2:0 像素格式。预期它会成为支持 4:2:0 视频的 DirectX VA 加速器的中期要求。

Figure 13:

NV21

　　NV21和NV12的内存布局是一样的，只是U、V分量交错存储的顺序是相反的，NV21格式中，是以V-U的交错方式存储，如图所示。

3.3）YUV420的内存计算

width * hight =Y（总和）

U = Y / 4 V = Y / 4

所以YUV420 数据在内存中的长度是 width * hight * 3 / 2（即一个YUV是1.5个字节），所以计算采集的数据大小：width * hight * 1.5*frame*time

以720×488大小图象YUV420 planar为例，

其存储格式是：共大小为720×480×3 × 1.5字节，

分为三个部分:Y,U和V

Y分量： (720×480)个字节

U(Cb)分量：(720×480 × 1/4)个字节

V(Cr)分量：(720×480 × 1/4)个字节

三个部分内部均是行优先存储，三个部分之间是Y,U,V 顺序存储。

即YUV数据的0－－720×480字节是Y分量值，

720×480－－720×480×5/4字节是U分量

720×480×5/4 －－720×480×3/2字节是V分量。

一般来说，直接采集到的视频数据是RGB24的格式，RGB24一帧的大小size＝width×heigth×3 Bit，RGB32的size＝width×heigth×4，YUV标准格式4：2：0 的数据量是 size＝width×heigth×1.5 Bit。

在采集到RGB24数据后，需要对这个格式的数据进行第一次压缩。即将图像的颜色空间由RGB2YUV。因为，X264在进行编码的时候需要标准的YUV（4：2：0）。

经过第一次数据压缩后RGB24－>YUV（I420）。这样，数据量将减少一半，经过X264编码后，数据量将大大减少。将编码后的数据打包，通过RTP实时传送。到达目的地后，将数据取出，进行解码。完成解码后，数据仍然是YUV格式的，所以，还需要一次转换，就是YUV2RGB24。

3.4）关于IOS

做过iOS硬解码的都知道，创建解码器时，需要指定PixelFormatType。IOS只支持NV12也就是YUV420中的一种，你搜索420，发现有四个，分别如下：

kCVPixelFormatType_420YpCbCr8Planar

kCVPixelFormatType_420YpCbCr8PlanarFullRange

kCVPixelFormatType_420YpCbCr8BiPlanarVideoRange

kCVPixelFormatType_420YpCbCr8BiPlanarFullRange

根据表面意思，可以看出，可以分为两类：planar（平面420p）和 BiPlanar(双平面)。

还有一个办法区分，CVPixelBufferGetPlaneCount（pixel）获取平面数量，发现kCVPixelFormatType_420YpCbCr8Planar和kCVPixelFormatType_420YpCbCr8PlanarFullRange是三个两面，属于420p，iOS不支持。而kCVPixelFormatType_420YpCbCr8BiPlanarVideoRange和kCVPixelFormatType_420YpCbCr8BiPlanarFullRange是两个平面。这就纠结了，到底用哪一个呢？

我查了官网资料，解释如下：

kCVPixelFormatType_420YpCbCr8BiPlanarVideoRange = '420v', /* Bi-Planar Component Y'CbCr 8-bit 4:2:0, video-range (luma=[16,235] chroma=[16,240]). baseAddr points to a big-endian CVPlanarPixelBufferInfo_YCbCrBiPlanar struct */

kCVPixelFormatType_420YpCbCr8BiPlanarFullRange = '420f', /* Bi-Planar Component Y'CbCr 8-bit 4:2:0, full-range (luma=[0,255] chroma=[1,255]). baseAddr points to a big-endian CVPlanarPixelBufferInfo_YCbCrBiPlanar struct */

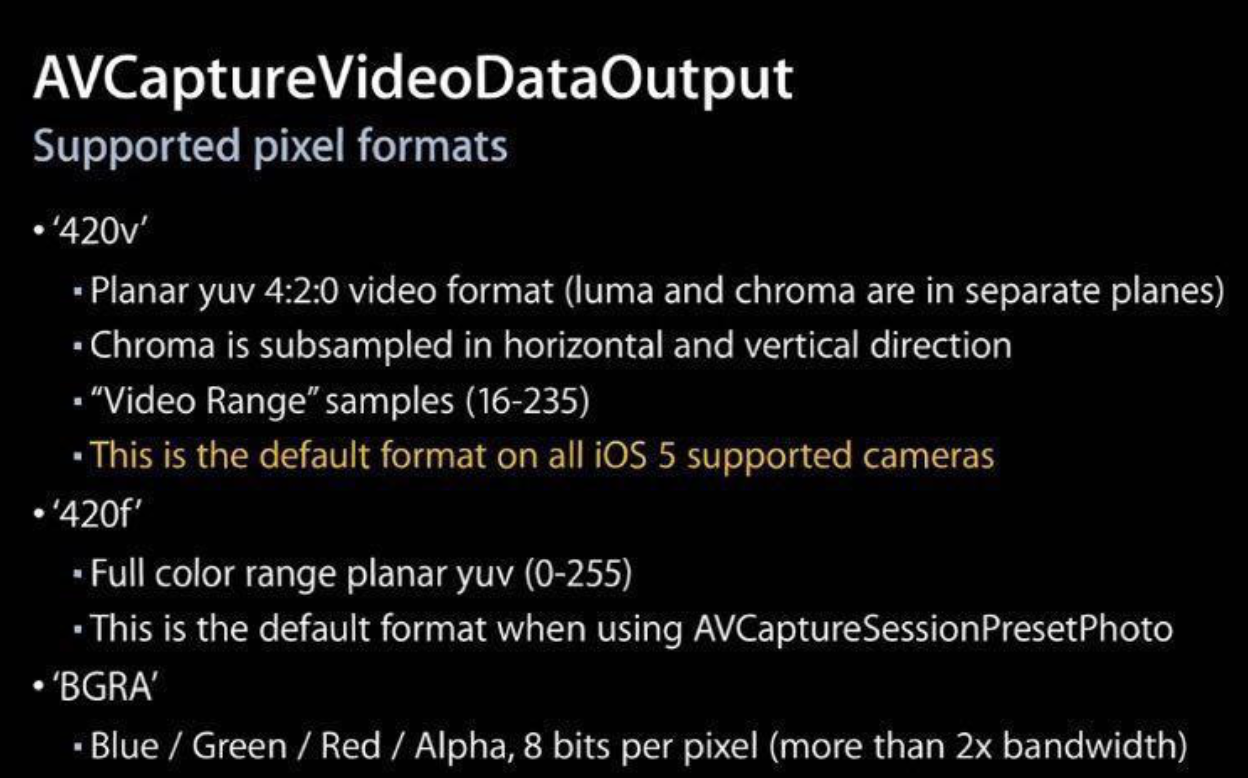

感觉除了亮度和颜色的范围不一样，没发现其它不一样的。还是纠结，后来查了神网，有人说WWDC视频有，网址：https://developer.apple.com/videos/play/wwdc2011/419/?time=1527（大概在25:30‘）

解释如下：

但是我我还是不清楚，清楚的人请告知我一下。

然后我创建的时候分辨使用了kCVPixelFormatType_420YpCbCr8BiPlanarVideoRange和kCVPixelFormatType_420YpCbCr8BiPlanarFullRange，视频播放出来没发现什么不一样，唯一不一样是计算的步长不一样。

比如：480*640

如果是：kCVPixelFormatType_420YpCbCr8BiPlanarFullRange

Y和UV的步长是512（采用了64字节对齐非对齐的补0） Y的行宽是640，UV行宽是320

如果是：kCVPixelFormatType_420YpCbCr8BiPlanarVideoRange

Y和UV的步长是480（实际长度，未补齐） Y的行宽是640，UV行宽是320

我采集的时候setPreset了，所以按照上面提示（但是我还是不是很理解），最后我项目里面还是选择了kCVPixelFormatType_420YpCbCr8BiPlanarFullRange。

四、存储方式

下面我用图的形式给出常见的YUV码流的存储方式，并在存储方式后面附有取样每个像素点的YUV数据的方法，其中，Cb、Cr的含义等同于U、V。

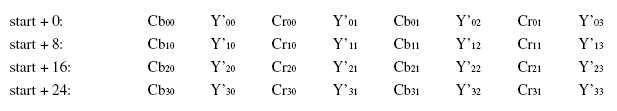

（1） YUVY 格式（属于YUV422）

YUYV为YUV422采样的存储格式中的一种，相邻的两个Y共用其相邻的两个Cb、Cr，分析，对于像素点Y'00、Y'01 而言，其Cb、Cr的值均为 Cb00、Cr00，其他的像素点的YUV取值依次类推。

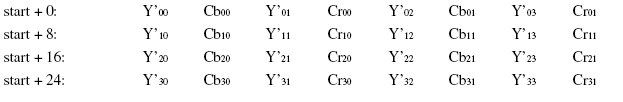

（2） UYVY 格式（属于YUV422）

UYVY格式也是YUV422采样的存储格式中的一种，只不过与YUYV不同的是UV的排列顺序不一样而已，还原其每个像素点的YUV值的方法与上面一样。

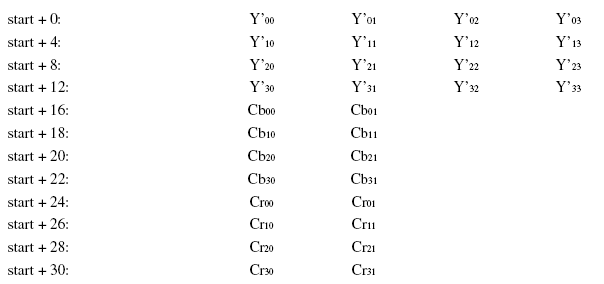

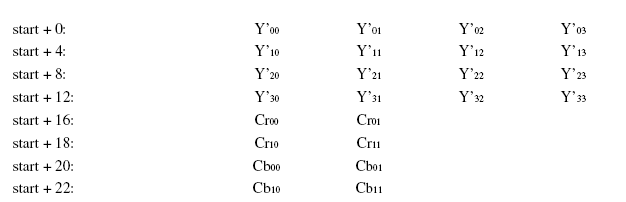

（3） YUV422P（属于YUV422）

YUV422P也属于YUV422的一种，它是一种Plane模式，即平面模式，并不是将YUV数据交错存储，而是先存放所有的Y分量，然后存储所有的U（Cb）分量，最后存储所有的V（Cr）分量，如上图所示。其每一个像素点的YUV值提取方法也是遵循YUV422格式的最基本提取方法，即两个Y共用一个UV。比如，对于像素点Y'00、Y'01 而言，其Cb、Cr的值均为 Cb00、Cr00。
