OpenCV中的透视变换方法详解

文章目录

引言
1. 什么是透视变换
2. 透视变换的数学原理
3. OpenCV中的透视变换代码实现
- 3.1 首先定义四个函数
- - 3.1.1 cv_show() 函数
  - 3.1.2 def resize() 函数
  - 3.1.3 order_points() 函数
  - 3.1.4 four_point_transform() 函数
- 3.2 读取图片并做预处理
- 3.3 轮廓检测
- 3.4 获取最大轮廓
- 3.5 透视变换矫正
- 3.6 保存矫正后的图片并显示窗口属性
4. 结语

引言

透视变换是计算机视觉中一项重要的图像处理技术，它能够将图像从一个视角投影到另一个视角，广泛应用于文档校正、增强现实、视角转换等场景。本文将深入探讨OpenCV中透视变换的原理与实现方法。

1. 什么是透视变换

透视变换（Perspective Transformation）是一种将图像从一个平面投影到另一个平面的变换方式。与仿射变换不同，透视变换能够处理"近大远小"的透视效果，更真实地模拟人眼观察世界的视角变化。

2. 透视变换的数学原理

透视变换可以用一个3×3的变换矩阵表示：

[a11 a12 a13]
[a21 a22 a23]
[a31 a32 a33]

对于原始图像中的点(x,y)，变换后的坐标(x’,y’)计算方式为：

x' = (a11*x + a12*y + a13) / (a31*x + a32*y + a33)
y' = (a21*x + a22*y + a23) / (a31*x + a32*y + a33)

3. OpenCV中的透视变换代码实现

3.1 首先定义四个函数

3.1.1 cv_show() 函数

def cv_show(name,img):
    cv2.imshow(name, img)
    cv2.waitKey(0)

这段代码是用来输入图像并将其显示出来

3.1.2 def resize() 函数

def resize(image,width=None,height=None,inter=cv2.INTER_AREA):
    dim = None
    (h,w)=image.shape[:2]
    if width is None and height is None:
        return image
    if width is None:
        r = height/float(h)
        dim = (int(w*r),height)
    else:
        r = width/float(w)
        dim = (width,int(h*r))
    resized = cv2.resize(image,dim,interpolation=inter)
    return resized

这段代码定义了一个名为 resize 的函数，用于调整图像的大小（缩放），同时保持图像的宽高比例（aspect ratio）。它使用 OpenCV（cv2）来实现图像缩放。

函数参数说明：

image: 输入的图像（NumPy 数组格式，OpenCV 默认读取的图像）。
width (可选): 目标宽度（如果提供，则按宽度缩放）。
height (可选): 目标高度（如果提供，则按高度缩放）。
inter (可选): 插值方法（默认 cv2.INTER_AREA，适用于缩小图像）。

函数逻辑解析

1.获取原始尺寸：

(h, w) = image.shape[:2]  # 获取图像的高度和宽度

2.检查是否传入 width 或 height：

如果两者都未提供（width is None and height is None），直接返回原图。
如果只提供 height（width is None），则按高度缩放，宽度按比例计算：

r = height / float(h)  # 计算缩放比例
dim = (int(w * r), height)  # 新尺寸：(宽度按比例缩放, 目标高度)

如果提供 width（不管 height 是否提供），则按宽度缩放，高度按比例计算：

r = width / float(w)  # 计算缩放比例
dim = (width, int(h * r))  # 新尺寸：(目标宽度, 高度按比例缩放)

3.执行缩放：

resized = cv2.resize(image, dim, interpolation=inter)  # 使用 OpenCV 进行缩放

4.返回缩放后的图像：

return resized

总结

用途：保持宽高比的情况下缩放图像，避免直接 cv2.resize 可能导致的变形。

适用场景：

需要固定宽度或高度，但保持比例不变。
适用于图像预处理（如深度学习输入尺寸调整）。

注意：

如果同时传入 width 和 height，此函数仍然只会按其中一个参数缩放（优先 width）。
如果要强制指定宽高（可能变形），直接用 cv2.resize(image, (width, height))

3.1.3 order_points() 函数

def order_points(pts):
    # 一共4个坐标点
    rect = np.zeros((4,2),dtype="float32")
    # 用来存储排序之后的坐标位置
    # 按顺序找到对应坐标0123分别是 左上、右上、右下、左下
    s = pts.sum(axis=1) #对pts矩阵的每一行进行求和操作，（x+y）
    rect[0] = pts[np.argmin(s)]
    rect[2] = pts[np.argmax(s)]
    diff = np.diff(pts,axis=1) #对pts矩阵的每一行进行求差操作，（y-x）
    rect[1] = pts[np.argmin(diff)]
    rect[3] = pts[np.argmax(diff)]
    return rect

这段代码定义了一个名为 order_points 的函数，用于对给定的 4个二维坐标点进行排序，使其按照左上、右上、右下、左下的顺序排列。

逐步解析

输入：
pts：一个形状为 (4, 2) 的 NumPy 数组，表示 4 个点的 (x, y) 坐标。例如：

pts = np.array([[x1, y1], [x2, y2], [x3, y3], [x4, y4]])

输出：
rect：排序后的 (4, 2) 数组，顺序为左上、右上、右下、左下。

排序逻辑

1.初始化存储数组

rect = np.zeros((4, 2), dtype="float32")  # 存储排序后的坐标

2.计算 x + y 并找到左上和右下点

左上点（rect[0]）：x + y 最小的点（因为左上角的 x 和 y 都较小）。
右下点（rect[2]）：x + y 最大的点（因为右下角的 x 和 y 都较大）。

s = pts.sum(axis=1)  # 计算每个点的 x + y
rect[0] = pts[np.argmin(s)]  # 左上点
rect[2] = pts[np.argmax(s)]  # 右下点

3.计算 y - x 并找到右上和左下点

右上点（rect[1]）：y - x 最小的点（因为右上角的 y 较小，x 较大）。
左下点（rect[3]）：y - x 最大的点（因为左下角的 y 较大，x 较小）。

diff = np.diff(pts, axis=1)  # 计算 y - x
rect[1] = pts[np.argmin(diff)]  # 右上点
rect[3] = pts[np.argmax(diff)]  # 左下点

4.返回排序后的坐标

return rect

注意事项

输入必须是 4 个点，否则会报错。
适用于凸四边形，如果点排列异常（如交叉），可能排序错误。
如果 4 个点本身是旋转的矩形（如 45° 倾斜），该方法仍然有效。

3.1.4 four_point_transform() 函数

def four_point_transform(image,pts):
    # 获取输入坐标点
    rect = order_points(pts)
    (tl,tr,br,bl) = rect
    # 计算输入的w和h值
    widthA = np.sqrt(((br[0] - bl[0]) ** 2) + ((br[1] - bl[1]) ** 2))
    widthB = np.sqrt(((tr[0] - tl[0]) ** 2) + ((tr[1] - tl[1]) ** 2))
    maxWidth = max(int(widthA),int(widthB))
    heightA = np.sqrt(((tr[0] - br[0]) ** 2) + ((tr[1] - br[1]) ** 2))
    heightB = np.sqrt(((tl[0] - bl[0]) ** 2) + ((tl[1] - bl[1]) ** 2))
    maxHeight = max(int(heightA),int(heightB))
    # 变换后对应坐标位置
    dst = np.array([[0,0],[maxWidth - 1,0],
                    [maxWidth - 1,maxHeight - 1],[0,maxHeight - 1]],dtype="float32")

    M = cv2.getPerspectiveTransform(rect,dst)
    warped = cv2.warpPerspective(image,M,(maxWidth,maxHeight))
    # 返回变换后的结果
    return warped

这段代码定义了一个名为 four_point_transform 的函数，用于对图像进行透视变换（Perspective Transformation），将图像中的任意四边形区域矫正为一个矩形。

代码解析

输入参数

image：输入的图像（OpenCV 格式，即 NumPy 数组）。
pts：一个形状为 (4, 2) 的 NumPy 数组，表示待矫正的 4 个角点坐标（顺序任意）。

输出

warped：矫正后的图像（矩形视角）。

执行步骤

1.对 4 个点进行排序（使用 order_points 确保顺序为左上、右上、右下、左下）：

rect = order_points(pts)  # 排序后的 4 个点：[tl, tr, br, bl]
(tl, tr, br, bl) = rect   # tl: 左上, tr: 右上, br: 右下, bl: 左下

2.计算矫正后的目标宽度 maxWidth：

计算底边宽度（br 到 bl 的距离）：

widthA = np.sqrt(((br[0] - bl[0]) ** 2) + ((br[1] - bl[1]) ** 2))

计算顶边宽度（tr 到 tl 的距离）：

widthB = np.sqrt(((tr[0] - tl[0]) ** 2) + ((tr[1] - tl[1]) ** 2))

取最大值作为最终宽度：

maxWidth = max(int(widthA), int(widthB))

3.计算矫正后的目标高度 maxHeight：

计算右侧高度（tr 到 br 的距离）：

heightA = np.sqrt(((tr[0] - br[0]) ** 2) + ((tr[1] - br[1]) ** 2))

计算左侧高度（tl 到 bl 的距离）：

heightB = np.sqrt(((tl[0] - bl[0]) ** 2) + ((tl[1] - bl[1]) ** 2))

取最大值作为最终高度：

maxHeight = max(int(heightA), int(heightB))

4.定义目标矩形坐标 dst：

dst = np.array([
    [0, 0],                     # 左上
    [maxWidth - 1, 0],          # 右上
    [maxWidth - 1, maxHeight - 1],  # 右下
    [0, maxHeight - 1]          # 左下
], dtype="float32")

5.计算透视变换矩阵 M：

M = cv2.getPerspectiveTransform(rect, dst)

rect：原始 4 个点（四边形）。
dst：目标 4 个点（矩形）。

6.执行透视变换：

warped = cv2.warpPerspective(image, M, (maxWidth, maxHeight))

image：输入图像。
M：透视变换矩阵。
(maxWidth, maxHeight)：输出图像的尺寸。

7.返回矫正后的图像：

return warped

总结

four_point_transform 的作用是：

1.对 4 个点进行排序（order_points）。
2.计算目标矩形的尺寸（maxWidth 和 maxHeight）
3.计算透视变换矩阵（cv2.getPerspectiveTransform）
4.执行透视变换（cv2.warpPerspective），将任意四边形矫正为矩形

这样，我们就可以将倾斜拍摄的物体转换为正面视角，便于后续处理。

3.2 读取图片并做预处理

#读取输入
image = cv2.imread('fapiao.jpg')
cv_show('image',image)

#图片过大，进行缩小处理
ratio = image.shape[0] / 500.0 #计算最小比率
orig = image.copy()
image = resize(orig,height=500)
cv_show('1',image)

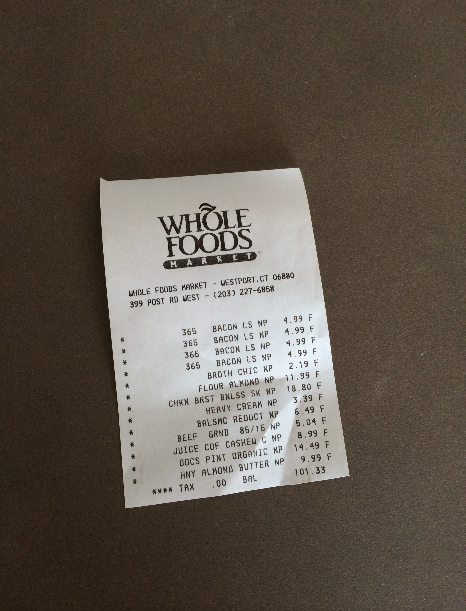

读取一张发票图片，并进行缩小处理。
图片如下：

在这里插入图片描述

3.3 轮廓检测

gray = cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)

edged = cv2.threshold(gray,0,255,cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
cnts= cv2.findContours(edged.copy(),cv2.RETR_LIST,cv2.CHAIN_APPROX_SIMPLE)[-2]
image_contours = cv2.drawContours(image.copy(),cnts,-1,(0,0,255),1)
cv_show('image_contours',image_contours)

这段代码的作用是对输入图像进行边缘检测并绘制轮廓，以下是逐步解析：

1. 转换为灰度图

gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

功能：将彩色图像（BGR格式）转换为灰度图（单通道）。
为什么需要：简化后续处理，减少计算量。

2.二值化处理（阈值分割

edged = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]

功能：使用 Otsu算法自动计算最佳阈值，将灰度图转换为黑白二值图。

cv2.THRESH_BINARY：二值化（大于阈值的设为255，否则为0）。
cv2.THRESH_OTSU：自动确定最佳阈值（适合双峰直方图的图像）。

输出：edged 是一个二值图像，白色（255）代表目标，黑色（0）代表背景。

3. 查找轮廓

cnts = cv2.findContours(edged.copy(), cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)[-2]

功能：在二值图像中查找所有轮廓。

edged.copy()：确保不修改原始二值图像。
cv2.RETR_LIST：检测所有轮廓，不建立层级关系。
cv2.CHAIN_APPROX_SIMPLE：压缩轮廓点（例如直线只保留端点）。

返回值：cnts 是一个列表，每个元素是一个轮廓（点的集合）。

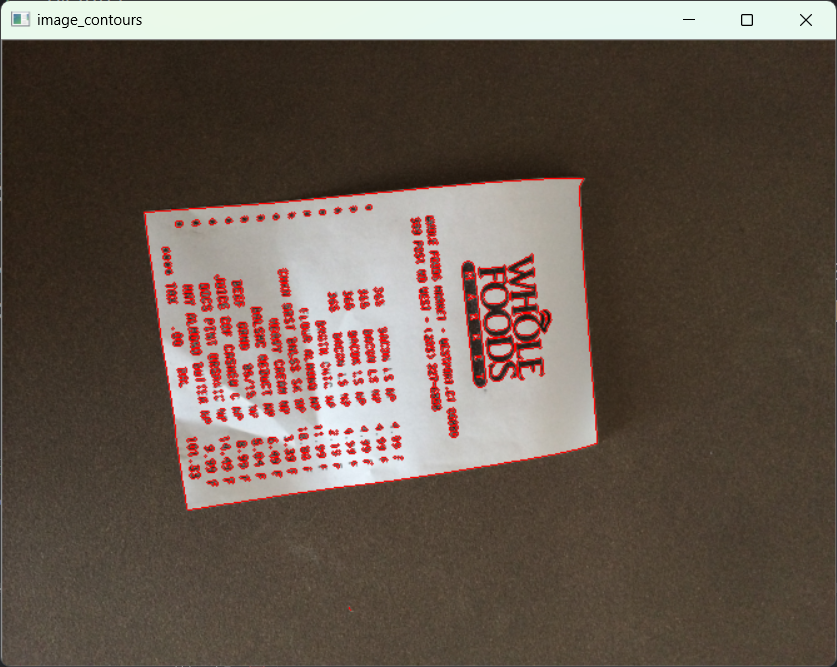

4. 绘制轮廓

image_contours = cv2.drawContours(image.copy(), cnts, -1, (0, 0, 255), 1)

功能：在原图的副本上绘制所有轮廓。

image.copy()：避免修改原图。
-1：绘制所有轮廓（若为 0 则只绘制第一个轮廓）。
(0, 0, 255)：轮廓颜色（红色，BGR格式）。
1：轮廓线宽（像素）。

5. 显示结果

cv_show('image_contours', image_contours)

功能：显示带轮廓的图像（假设 cv_show 是自定义的显示函数，等同于 cv2.imshow + cv2.waitKey）。
在这里插入图片描述

3.4 获取最大轮廓

screenCnt = sorted(cnts,key=cv2.contourArea,reverse=True)[0]

peri = cv2.arcLength(screenCnt,True) #计算轮廓周长
screenCnt = cv2.approxPolyDP(screenCnt,0.05 * peri,True) #轮廓近似
print(screenCnt.shape)
image_contours = cv2.drawContours(image.copy(),[screenCnt],-1,(0,255,0),2)

cv2.imshow("image_contours",image_contours)
cv2.waitKey(0)

这段代码的作用是从所有检测到的轮廓中筛选出面积最大的轮廓，并进行多边形近似，最终绘制出这个近似后的轮廓。以下是逐步解析：

1. 筛选面积最大的轮廓

screenCnt = sorted(cnts, key=cv2.contourArea, reverse=True)[0]

功能：对轮廓列表 cnts 按面积从大到小排序，并选择面积最大的一个。

cv2.contourArea：计算轮廓的面积。
reverse=True：降序排列。
[0]：取第一个（即最大轮廓）。

用途：假设图像中只有一个主要目标，直接取最大轮廓可排除噪声。

2. 计算轮廓周长

peri = cv2.arcLength(screenCnt, True)

功能：计算轮廓的周长。

screenCnt：输入的轮廓点集。
True：表示轮廓是闭合的（首尾相连）。

3.多边形近似（轮廓简化）

screenCnt = cv2.approxPolyDP(screenCnt, 0.05 * peri, True)

功能：用更少的点近似轮廓，减少冗余点（如将弯曲边缘近似为直线）。

screenCnt：原始轮廓点集。
0.05 * peri：近似精度（周长的5%作为阈值，值越小越接近原始形状）。
True：轮廓闭合。

输出：近似后的轮廓点集（如果是矩形，会返回4个角点）。

示例：

输入：复杂轮廓（如几十个点组成的弯曲边缘）。
输出：简化后的多边形（如4个点组成的矩形）。

4.检查近似结果

print(screenCnt.shape)

用途：打印近似后轮廓的形状（如 (4, 1, 2) 表示4个点，每个点是 (x, y) 坐标）。

典型输出：

矩形：(4, 1, 2)
三角形：(3, 1, 2)
若点数过多（如 (10, 1, 2)），可能需要调整 0.05 参数。

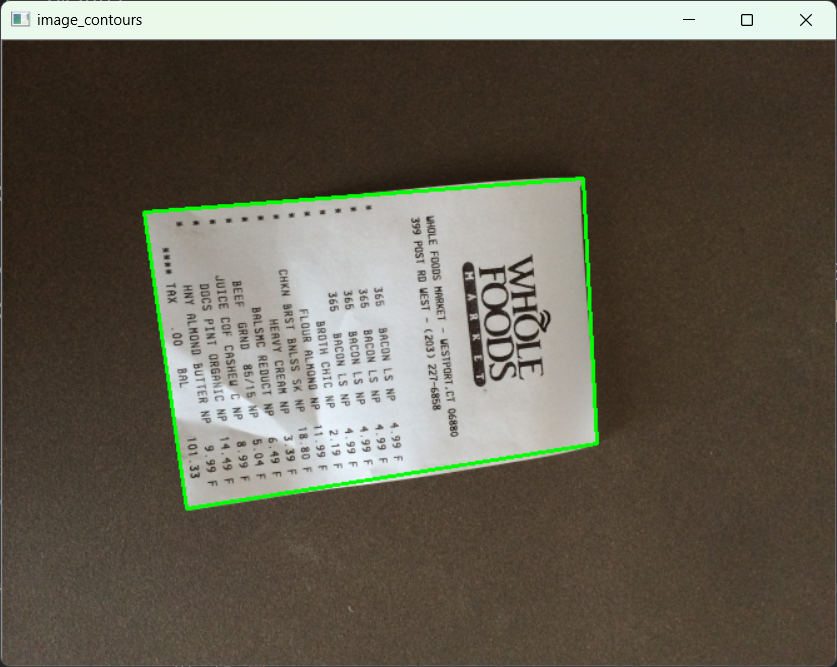

5.绘制近似后的轮廓

image_contours = cv2.drawContours(image.copy(), [screenCnt], -1, (0, 255, 0), 2)

功能：在原图的副本上绘制绿色（BGR格式 (0,255,0)）的近似轮廓。

[screenCnt]：将轮廓包装为列表（因 drawContours 接受列表输入）。
-1：绘制所有轮廓（此处只有一个）。
2：线宽（像素）。

6.显示结果

cv2.imshow("image_contours", image_contours)
cv2.waitKey(0)

效果：显示带绿色轮廓的图像，标识出检测到的主要目标。

在这里插入图片描述

完整流程总结

输入：所有检测到的轮廓 cnts（来自 cv2.findContours）。
筛选：选择面积最大的轮廓。
简化：用多边形近似轮廓（如提取矩形角点）。
绘制：在原图上标出简化后的轮廓。
输出：可视化结果。

3.5 透视变换矫正

warped = four_point_transform(orig,screenCnt.reshape(4,2) * ratio)

功能：将原始图像 orig 中的四边形区域（screenCnt）矫正为正面视角的矩形。

screenCnt.reshape(4, 2)：将轮廓点从 (4, 1, 2) 转换为 (4, 2) 格式（4个点的x,y坐标）。
ratio：如果预处理时图像被缩小过（如为了加速轮廓检测），需通过比例 ratio 将坐标映射回原始图像尺寸。
four_point_transform：自定义函数（基于 cv2.getPerspectiveTransform 和
cv2.warpPerspective）。

3.6 保存矫正后的图片并显示窗口属性

cv2.imwrite('invoice_new.jpg', warped)
cv2.namedWindow('xx',cv2.WINDOW_NORMAL)
cv2.resizeWindow('xx',800,600)

cv_show('xx',warped)
cv2.waitKey(0)
cv2.destroyAllWindows()

代码解析：

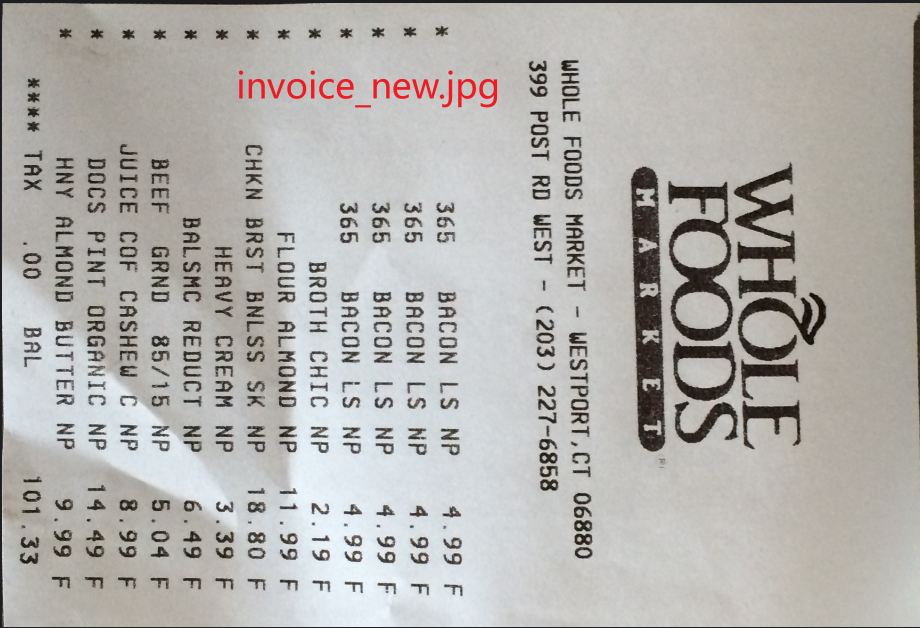

cv2.imwrite('invoice_new.jpg', warped)

功能：将矫正后的图像 warped 保存为 invoice_new.jpg。
用途：持久化处理结果，便于后续使用（如OCR识别、打印等）。

在这里插入图片描述

cv2.namedWindow('xx', cv2.WINDOW_NORMAL)
cv2.resizeWindow('xx', 800, 600)

功能：创建一个可调整大小的窗口，并设置初始尺寸为 800x600 像素。

cv2.WINDOW_NORMAL：允许手动调整窗口大小（默认是固定大小的 cv2.WINDOW_AUTOSIZE）。

适用场景：当图像较大时，可通过缩放窗口查看完整内容。

cv2.imshow('xx', warped)
cv2.waitKey(0)

功能：在窗口 ‘xx’ 中显示矫正后的图像 warped，并等待用户按键关闭窗口。
注意：cv_show 可能是封装好的函数，若未定义需替换为 cv2.imshow + cv2.waitKey。
在这里插入图片描述

4. 结语

本篇博客到这里就结束啦，希望能帮助大家更好的理解和和使用OpenCV中的透视变换方法。其实方法并不难，只要我们能沉下心来慢慢学习，一定会有收获的。我一直坚信，努力会让我们收获一个更好的自己，加油！！！
