MQTT的构成、使用场景、工作原理介绍

一、MQTT内容简介

MQTT（Message Queuing Telemetry Transport）是一种轻量级、基于发布-订阅模式的消息传输协议【适用于资源受限的设备和低带宽、高延迟或不稳定的网络环境】它在物联网应用中广受欢迎，能够实现传感器、执行器和其它设备之间的高效通信。

**MQTT相关内容简介**
序号	MQTT组成内容	说明
1	MQTT Broker	1、负责管理客户端请求内容(建立连接、断开连接、消息订阅、取消、转发等操作)的关键组件，可轻松应对海量连接与百万级消息吞吐量。 2、常用到的MQTT Broker服务端有如下四种： EMQX是一款开源的大规模分布式物联网MQTT服务器，能够以亚毫米级的延迟在一秒钟内处理百万级的MQTT消息。 Mosquitto是一款开源的MQTT服务器，体积小巧，即可运行在低功耗单板计算机上，也可部署在企业级服务器上，采用C语言编写，支持多种平台。 NanoMQ是一款位物联网边缘设计的轻量级MQTT服务器，以纯C语言编写，在独立的Broker环境中有较高性能，优势在于多平台的可移植性。 VerneMQ是采用Erlang/OTP开发的MQTT服务器，使用Apache2.0开源协议，支持将MQTT消息持久化到LevelDB中。
2	MQTT 客户端	1、任何运行MQTT客户端库的应用与设备都是MQTT客户端(如：使用MQTT上报数据的各种传感器、使用MQTT进行通讯的程序应用、各种MQTT测试工具) 2、常用到的MQTT客户端有如下五种： MQTTX是开源跨平台的MQTT5.0桌面客户端； MQTTX Web是开源的MQTT5.0浏览器客户端，可直接在线使用； MQTTX CLI是开源、功能强大、易用的MQTT5.0客户端工具； NanoMQ是用于物联网边缘的超轻量MQTT服务器，也包含MQTT测试客户端与MQTT协议性能测试工具bench。 EasyMQTT仅适用于苹果设备的MQTT客户端；

emqx/README-CN.md at master · emqx/emqx · GitHubhttps://github.com/emqx/emqx/blob/master/README-CN.mdMQTT 协议快速入门 2025：基础知识和实用教程 | EMQhttps://www.emqx.com/zh/blog/the-easiest-guide-to-getting-started-with-mqttMQTT 客户端库 & SDK 大全 | EMQhttps://www.emqx.com/zh/mqtt-client-sdkMQTTX：全功能 MQTT 客户端工具MQTTX 是一款强大的全功能 MQTT 5.0 客户端工具，适用于桌面、命令行和 WebSocket。它使得开发和测试 MQTT 应用更加简单高效。https://mqttx.app/zh

博客 - 车联网 | EMQEMQ 博客包含了 MQTT 协议、MQTT 客户端使用指南，EMQX 产品技术指南，EMQX 产品最佳实践，以及物联网行业解决方案。 - 车联网https://www.emqx.com/zh/blog/category/internet-of-vehicles

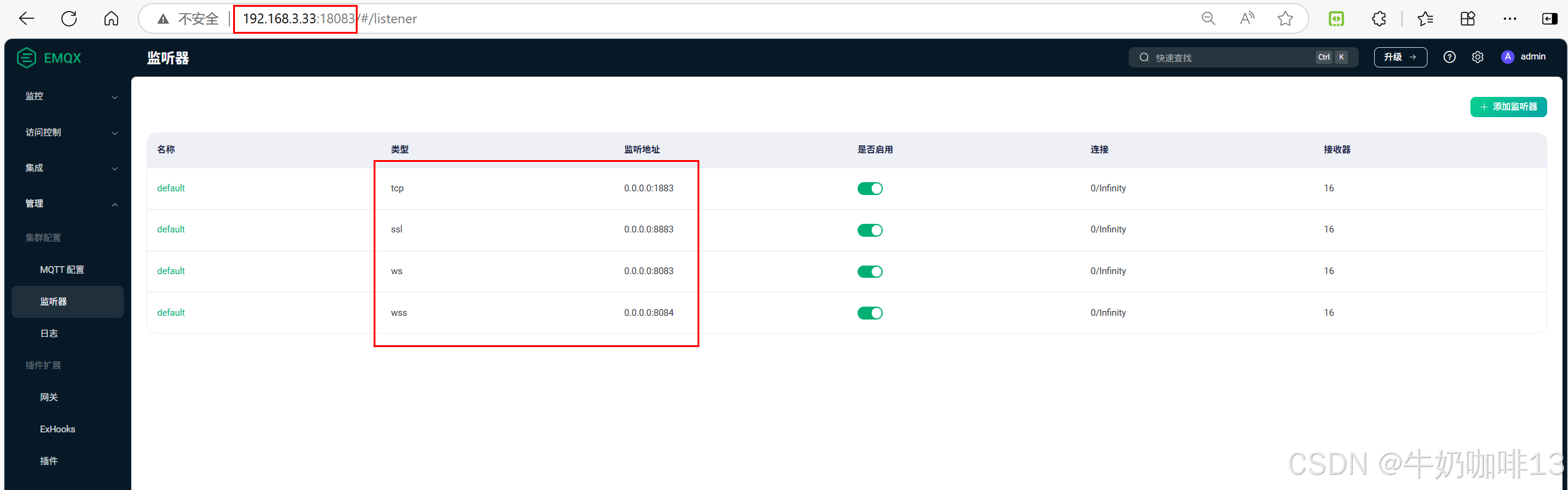

# EMQX Broker服务器的默认端口内容
EMQX Broker服务器Web管理界面的端口是：18083
TCP端口：1883
WebSocket端口：8083
SSL/TLS端口：8883
Secure WebSocket端口：8084

#EMQX的默认账号密码是
账号：admin
密码：public

二、MQTT工作原理

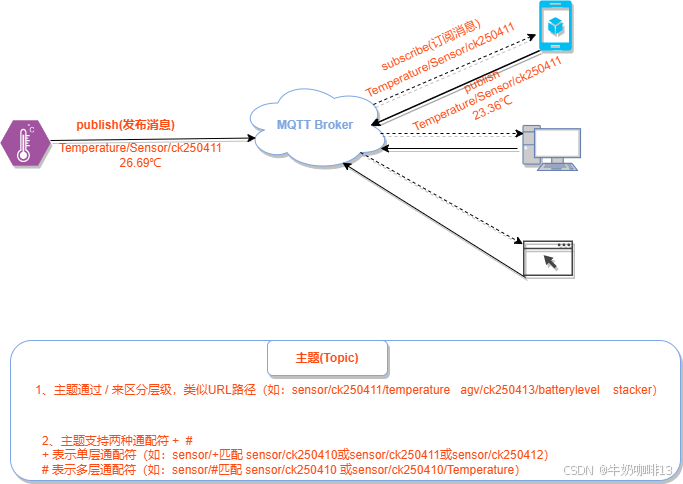

MQTT基于【发布-订阅模式】的通信协议，由MQTT客户端使用主题(Topic)进行消息的发布或订阅；通过MQTT Broker集中管理消息路由，并依据预设的服务质量等级(Qos)确保端到端消息传递的可靠性。

**MQTT的主题与通配符说明**
序号	通配符类型	说明
1	+	单层通配符，用于单个主题层级匹配【使用单层通配符时，单层通配符必须占据整个层级】 `+ 有效 sensor/+ 有效 sansor/+/temperature 有效 sansor+ 无效（没有占据整个层级）` `# 如客户端订阅了 sensor/+/temperature,则会接收到如下主题的消息： sensor/1/temperature sensor/2/temperature sensor/3/temperature ... sensor/n/temperature # 但是不会匹配如下主题 sensor/temperature sensor/bedroom/1/temperature`
2	#	多层通配符，用于匹配主题中任意层级；表示它的父级和任意数量的子层级【使用多层通配符必须占据整个层级且必须是主题的最后一个字符】 `# 有效 sensor/# 有效 sensor/bedroom# 无效（没有占据整个层级） sensor/#/temperature 无效（不是主题的最后一个字符）` `# 若客户端订阅主题 senser/#，则会收到以下主题的消息 sensor sensor/bedroom sensor/bedroom/1 sensor/bedroom/1/temperature`
3	$	以$SYS/开头的主题为系统主题，主要用于获取MQTT Broker服务器自身的状态、消息统计、客户端上下线事件等数据 `# 如EMQX Broker服务器的主题集群状态有： $SYS/# 获取到系统的所有主题消息 $SYS/brokers EMQX集群节点列表 $SYS/brokers/emqx@127.0.0.1/version EMQX 版本 $SYS/brokers/emqx@127.0.0.1/uptime EMQX 运行时间 $SYS/brokers/emqx@127.0.0.1/datetime EMQX 系统时间 $SYS/brokers/emqx@127.0.0.1/sysdescr EMQX 系统信息`

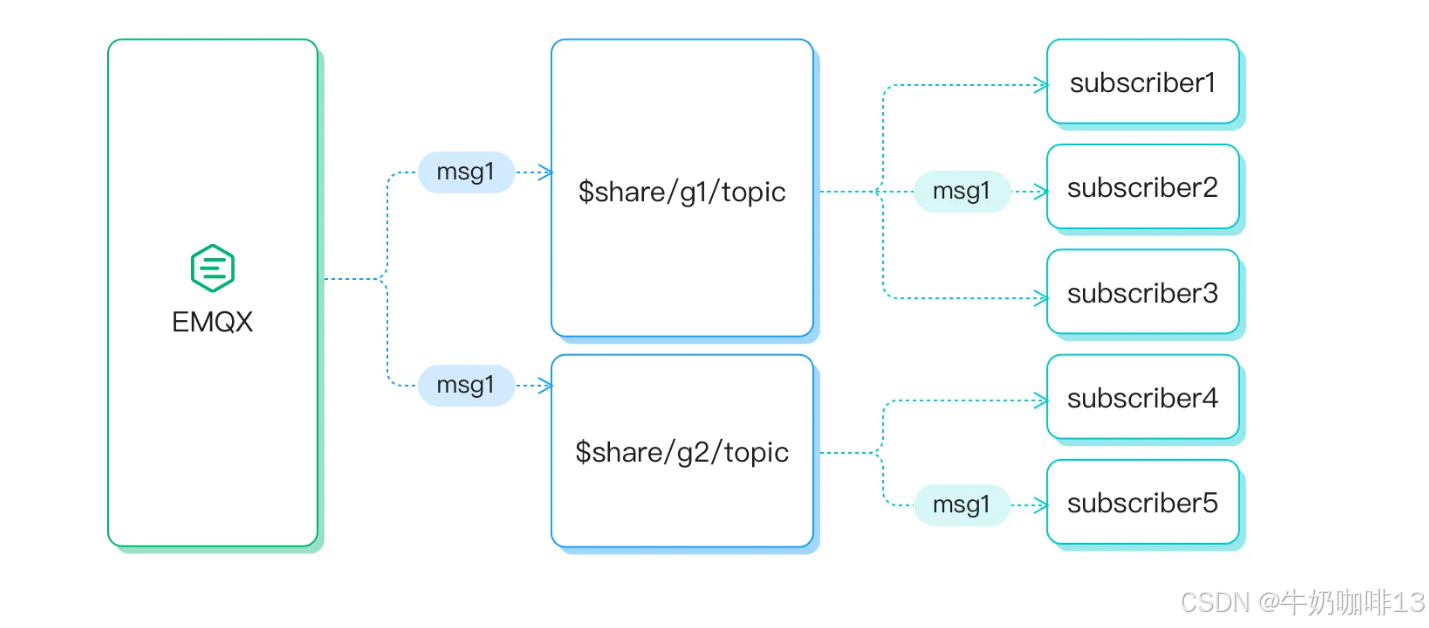

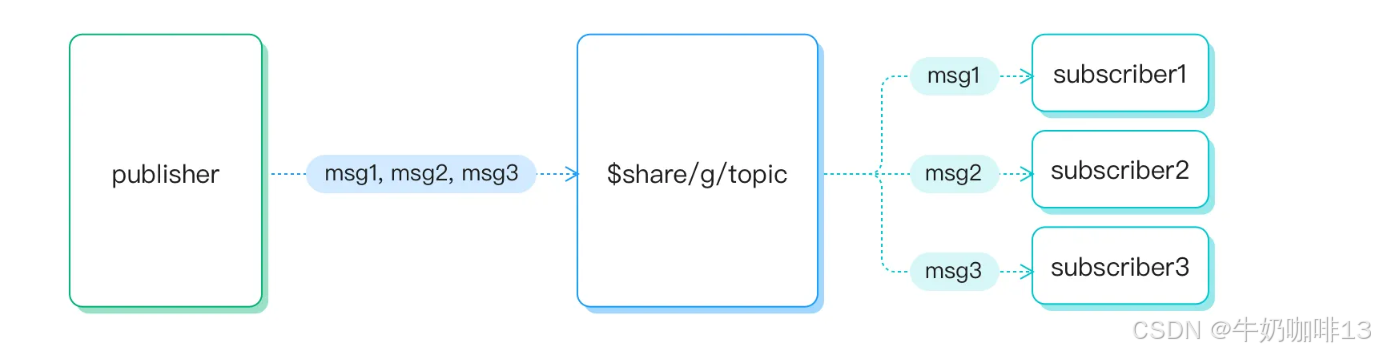

4	$share	共享订阅，是多个订阅者之间实现负载均衡的订阅方式【原理是：在原有主题的基础上添加 $share 前缀即可为一组订阅端启用共享订阅】 #EMQX Broker服务器支持如下两种格式的共享订阅前缀 1、格式：$share/任意组名称/topic【若多个订阅者订阅该共享主题，那么多个订阅者之间会实现负载均衡的订阅方式获取到消息】示例1：$share/g/test 前缀是：$share/g/ 真实主题是：test 示例2：$share/g/test/1 前缀是：$share/g/ 真实主题是：test/1 2、格式：$share/任意组名称/topic【若多个订阅者订阅一个共享主题的组、又有多个订阅者订阅另一个共享主题组，则共享主题组内的订阅者以负载均衡的方式接收消息，而两个不同组名的共享主题组都会接收到同一个主题消息】示例1：$share/g1/test 有s1,s2,s3订阅该共享组会有s1,s2,s3中任意一个接收到test主题消息示例1：$share/g2/test 有s4,s5订阅该共享组会有s4,s5中任意一个接收到test主题消息
注意：主题的通配符只能用于订阅，不能用于发布

关于共享订阅的负载均衡策略可以在EMQX Broker服务器的配置文件(emqx.conf)修改，查找EMQX Broker服务器的配置文件操作如下，

# Linux查找EMQX Broker的配置文件所在路径命令
find / -name emqx.conf

其中

全局策略可在配置文件的【broker.shared_subscription_strategy】配置；

局部的组策略可在配置文件的【broker.shared_subscription_group.$group_name.strategy】配置

**共享订阅主题的负载均衡策略模式**
序号	共享订阅主题负载均衡策略	说明
1	random	在所有订阅者中随机选择
2	round_robin	按照订阅顺序选择
3	round_robin_per_group	在每个共享订阅组中按照订阅顺序进行选择
4	local	随机在本地订阅中进行选择，如无法找到，则在集群范围内随机选择
5	sticky	选定订阅者后，始终向其进行发送，直到该订阅者断开连接
6	hash_clientid	通过对发送者的客户端 ID 进行 Hash 处理来选择订阅者
7	hash_topic	通过对源主题进行 Hash 处理来选择订阅者

# 均衡策略
broker.shared_subscription_strategy = random

# 当设备离线，或者消息等级为 QoS1、QoS2，因各种各样原因设备没有回复 ACK 确认，消息会被重新派发至群组内其他的设备。
broker.shared_dispatch_ack_enabled = false

三、MQTT工作流程与服务质量

3.1、MQTT的一般工作流程

《1》客户端使用TCP/IP协议与MQTT Broker服务器建立连接（也可选择TLS/SSL加密来实现安全通信）客户端提供对应的认证信息，且指定会话类型（Clean Session【清除会话】或Persistent Session【持久会话】）；

《2》客户端可以向特定的主题发布消息，也可以订阅主题以接收消息。当客户端发布消息时，它是将消息发送给MQTT Broker服务器；而当客户端订阅主题消息时，它会连接到MQTT Broker服务器接收到与订阅主题相关的消息。

《3》MQTT Broker服务器接收客户端发布的消息，然后再将消息转发给订阅了对应主题的客户端。消息的发布与订阅根据设定的服务质量(Qos)等级确保消息可靠传递，并根据会话类型为断开连接的客户端存储消息。

3.2、MQTT的三种服务质量

MQTT的三种服务质量，只要是用在不同网络环境下保证消息传递的可靠性，可根据项目实际情况选择。

**MQTT的三种服务质量说明**
序号	MQTT的质量类型	说明
1	Qos 0 At most once	消息【最多传递一次】如果客户端不可用，则丢失这条消息（消息即发即弃，不需要等待确认，不需要存储重传，接收方永远不担心收到重复消息）
2	Qos 1 At least once	消息【至少传递一次】可以保证收到消息，但消息可能会重复（为保证消息可达，Qos1加入了应答与重传机制，发送方只有在收到接收方的puback报文后，才会确认消息投递成功；在消息确认投递成功前，发送方都需要存储该publis报文以便重传）
3	Qos 2 Exactly once	消息【只传送一次】可以保证消息不丢失也不重复（需要解决消息可达与重复问题，相应地带来了最复杂的交互流程与最高开销，没一次Qos2消息传递，都要求发送方与接收方进行至少两次请求/响应流程）
注意：Oos等级从低到高，不仅意味着消息传递可靠性提升，也意味着传输复杂度的提升

3.3、MQTT的遗嘱消息

遗嘱消息是 MQTT 协议中的一个重要功能，它解决了只有服务端才能知道客户端是否在线的问题，使我们能够为意外离线的客户端优雅地完成善后事宜（即：在 MQTT 中，客户端可以在连接时在服务端中注册一个遗嘱消息，与普通消息类似，我们可以设置遗嘱消息的主题、有效载荷等等。当该客户端意外断开连接，服务端就会向其他订阅了相应主题的客户端发送此遗嘱消息。这些接收者也因此可以及时地采取行动，例如向用户发送通知、切换备用设备等等）。

关于遗嘱消息的介绍与使用方法请查看《遗嘱消息（Will Message）介绍与示例 | MQTT 5.0 特性详解 | EMQ》
