OpenCV边缘检测技术详解：原理、实现与应用

news2025/4/9 15:17:21

概述

边缘检测是计算机视觉和图像处理中最基本也是最重要的技术之一，它通过检测图像中亮度或颜色急剧变化的区域来识别物体的边界。边缘通常对应着场景中物体的物理边界、表面方向的变化或深度不连续处。

分类

OpenCV提供了多种边缘检测算法，下面我们介绍最常用的几种。

1. Sobel算子

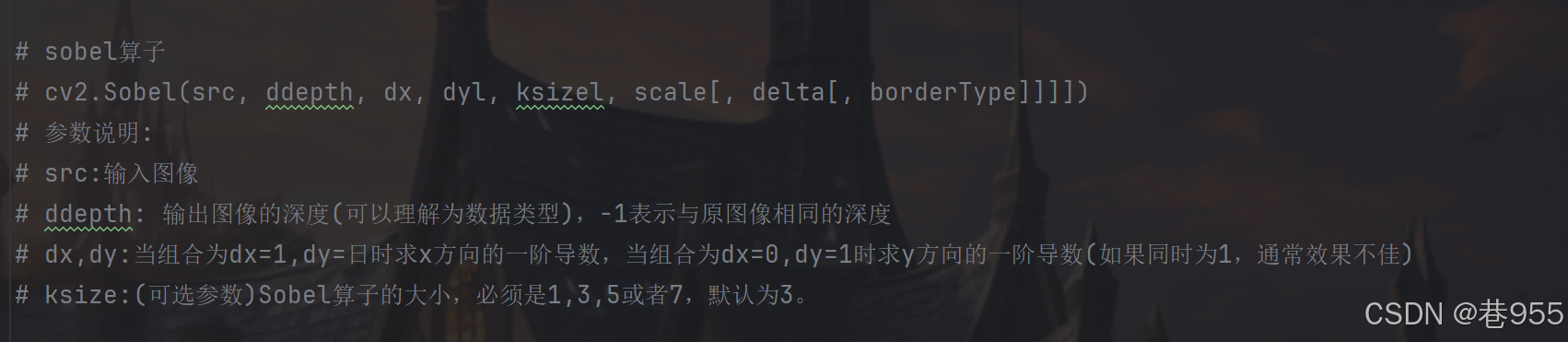

Sobel算子是一种基于一阶导数的边缘检测算子，它通过计算图像在水平和垂直方向的梯度来检测边缘。


import cv2
zl=cv2.imread('csdn_test.png',0)
#zl=cv2.cvtColor(zl,cv2.COLOR_BGR2GRAY)
cv2.imshow('zl',zl)
cv2.waitKey(0)

zl_x_64=cv2.Sobel(zl,cv2.CV_64F,dx=1,dy=0)
zl_x_full=cv2.convertScaleAbs(zl_x_64)    #转换为绝对值，负数转换为正数
zl_y_64=cv2.Sobel(zl,cv2.CV_64F,dx=0,dy=1)
zl_y_full=cv2.convertScaleAbs(zl_y_64)    #转换为绝对值，负数转换为正数

zl_xy_Sobel_full=cv2.addWeighted(zl_x_full,1,zl_y_full,1,0)
cv2.imshow('zl_xy_Sobel_full',zl_xy_Sobel_full)
cv2.waitKey(0)
cv2.destroyAllWindows()

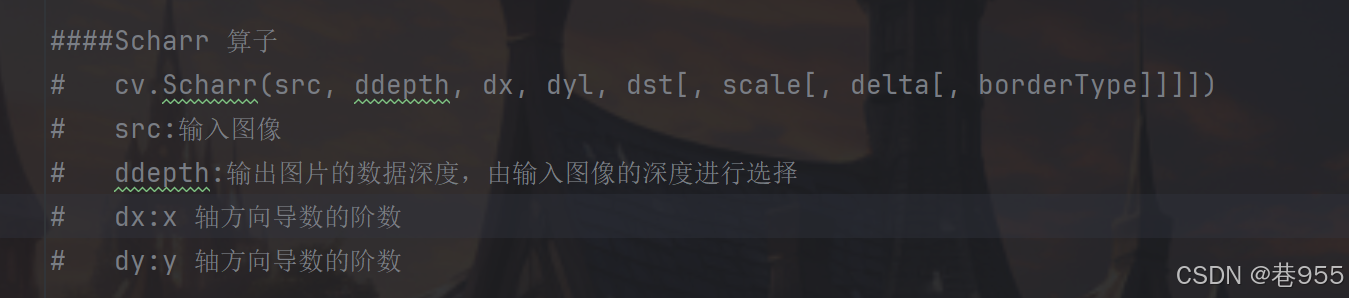

2.Scharr 算子

import cv2

####Scharr 算子
#   cv.Scharr(src, ddepth, dx, dyl, dst[, scale[, delta[, borderType]]]])
#   src:输入图像
#   ddepth:输出图片的数据深度，由输入图像的深度进行选择
#   dx:x 轴方向导数的阶数
#   dy:y 轴方向导数的阶数

zl=cv2.imread('csdn_test.png',cv2.IMREAD_GRAYSCALE)
cv2.imshow('zl',zl)
cv2.waitKey(0)

#zl=cv2.cvtColor(zl,cv2.COLOR_BGR2GRAY)
zl_x_64=cv2.Scharr(zl,cv2.CV_64F,dx=1,dy=0)  #默认int8改为float64，可保存负数
zl_x_full=cv2.convertScaleAbs(zl_x_64)    #转换为绝对值，负数转换为正数
zl_y_64=cv2.Scharr(zl,cv2.CV_64F,dx=0,dy=1)  #默认int8改为float64，可保存负数
zl_y_full=cv2.convertScaleAbs(zl_y_64)    #转换为绝对值，负数转换为正数

zl_xy_Scharr_full=cv2.addWeighted(zl_x_full,1,zl_y_full,1,0)

cv2.imshow('zl_xy_Scharr_full',zl_xy_Scharr_full)
cv2.waitKey(0)
cv2.destroyAllWindows()

3. Canny边缘检测

Canny边缘检测是最流行、效果最好的边缘检测算法之一，它包含以下步骤：
1. 高斯滤波去噪
2. 计算梯度强度和方向
3. 非极大值抑制
4. 双阈值检测和连接边缘

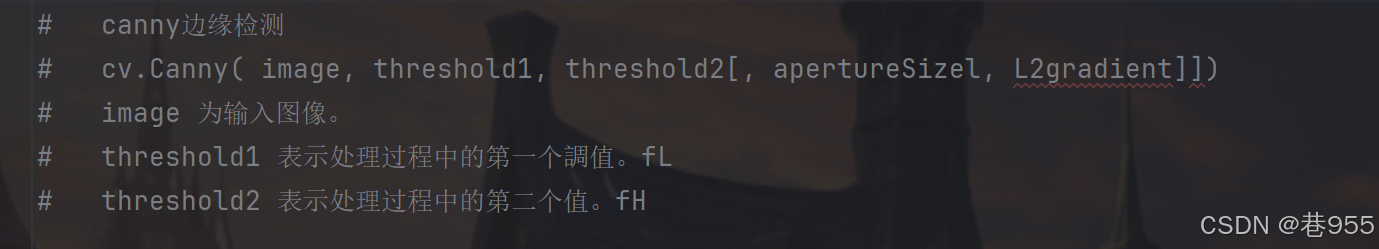

import cv2
#   canny边缘检测
#   cv.Canny( image, threshold1, threshold2[, apertureSizel, L2gradient]])
#   image 为输入图像。
#   threshold1 表示处理过程中的第一个調值。fL
#   threshold2 表示处理过程中的第二个值。fH

zl=cv2.imread('csdn_test.png',cv2.IMREAD_GRAYSCALE)
cv2.imshow('zl',zl)
cv2.waitKey(0)

zl_canny=cv2.Canny(zl,60,180)
cv2.imshow('zl_canny',zl_canny)
cv2.waitKey(0)

cv2.destroyAllWindows()

4.Laplacian算子

import cv2
# cv2.Laplacian(src, ddepthl,dstl,ksizel, scalel, deltal, borderType]]]]])
# 参数说明:
# src:输入图像，可以是灰度图像，也可以是多通道的彩色图像
# ddepth:输出图片的数据深度:
# ksize:计算二阶导数滤波器的孔径大小，必须为正奇数，可选项
# scale:缩放比例因子，可选项，默认值为1
# delta:输出图像的偏移量，可选项，默认值为日


zl=cv2.imread('csdn_test.png',cv2.IMREAD_GRAYSCALE)
cv2.imshow('zl',zl)
cv2.waitKey(0)

zl_lap=cv2.Laplacian(zl,cv2.CV_64F)    #默认int8改为float64，可保存负数
zl_lap_full=cv2.convertScaleAbs(zl_lap)  #转换为绝对值，负数转换为正数

cv2.imshow('zl_lap_full',zl_lap_full)
cv2.waitKey(0)
cv2.destroyAllWindows()
