【SPP】蓝牙串口配置中LM互操作性要求深度解析

在蓝牙协议栈中，链路管理器（Link Manager, LM）承担着链路建立、安全管理、功耗控制等核心功能。对于串行端口配置文件（SPP）而言，LM 的互操作性直接影响连接稳定性、数据安全性和设备功耗。本文基于蓝牙核心规范，系统解析 SPP 中 LM 的强制要求，结合协议细节与工程实践，为开发高可靠性的蓝牙串口设备提供完整指南。

一、LM 互操作性核心要求总览

作为蓝牙协议栈的"交通指挥官"，链路管理器（LM）在物理层与逻辑链路层之间承担着关键桥梁作用。在Serial Port Profile中，LM的互操作性实现直接影响着通信质量、安全等级和设备兼容性。

1.1 关键术语定义

LMP：链路管理协议（Link Manager Protocol），LM 的通信协议
加密模式：蓝牙安全模式 2/3（SPP 要求强制加密）
低功耗模式：Hold/Sniff/Park（LM 自主决策）

1.2 核心要求矩阵

加密能力矩阵：

安全要素	DevA要求	DevB要求	协议版本依赖
加密支持	强制(M)	强制(M)	Bluetooth v2.1+
加密算法	AES-128	AES-128	Core Spec v4.0+
密钥长度	128位	128位	基础要求
密钥协商协议	ECDH	ECDH	Secure Connections

二、加密能力的强制要求

2.1 加密流程解析

①加密使能条件：SPP 强制要求：

// 伪代码：连接建立时检查加密支持
if (!supports_encryption(devA) || !supports_encryption(devB)) {
    reject_connection();
}

② 加密协商流程：加密协商序列图

关键参数配置示例：

struct EncryptionConfig {
    uint8_t algorithm;   // 0x01=AES-128
    uint16_t key_size;   // 128/256 bits
    uint8_t key_type;    // 临时/长期密钥
    uint32_t nonce;      // 随机数值
};

2.2 加密算法与密钥管理

支持算法：
- E0 流加密（128 位密钥）
- 密钥生成：基于 PIN 码或预共享密钥（Just Works/Out Of Band）
密钥长度：

链路密钥长度：16~128 bits（推荐128位）
加密模式：蓝牙安全模式3（连接前加密）

2.3 安全模式选择

蓝牙安全模式对比（SPP 场景）

安全模式	加密时机	SPP 适用性	配置方式
模式 1	无加密	禁用（SPP 强制加密）	不允许
模式 2	服务发现后加密	可选（需额外配置）	配合 SDP 服务记录
模式 3	连接建立前加密	强制（SPP 要求）	LM 强制策略

三、错误处理机制

3.1 强制功能不支持处理

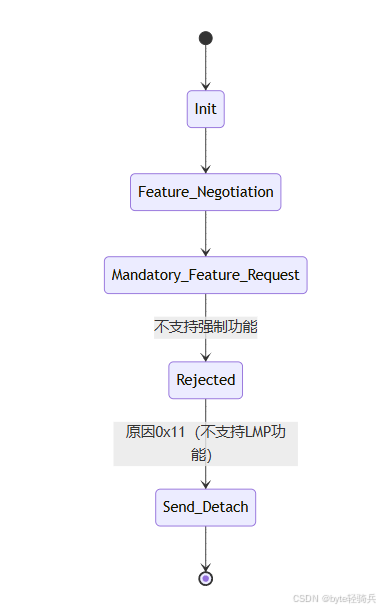

①状态机示例：强制功能拒绝处理状态机

② LMP_detach 原因码

原因码	描述	SPP 应用场景
0x11	不支持 LMP 功能	加密不支持时的强制断开
0x05	超时	加密协商超时

3.2 可选功能处理

处理原则：

// 伪代码：可选功能拒绝处理
void handle_optional_rejection(feature_t feature) {
    log_warning("Optional feature %x rejected", feature);
    continue_with_basic_functionality();
}

3.3 错误分类矩阵

错误类型	触发条件	处理策略	恢复时间要求
功能不支持	强制功能请求被拒	LMP_detach(0x06)	<100ms
参数不兼容	加密参数协商失败	重试协商(最多3次)	<500ms
链路质量异常	CRC错误率超阈值	触发链路质量监控	持续监测
超时无响应	T1/T2定时器溢出	链路重置	<1s

3.4 LMP_detach处理流程

错误恢复算法示例：

def handle_lmp_error(error_code):
    if error_code == 0x06:
        logging.error("Unsupported feature")
        disconnect(reason="unsupported")
        return False
    elif error_code in [0x10, 0x11]:
        retry_count = 0
        while retry_count < MAX_RETRY:
            if renegotiate_parameters():
                return True
            retry_count += 1
        return False

四、链路策略与功耗管理

4.1 主从角色动态切换

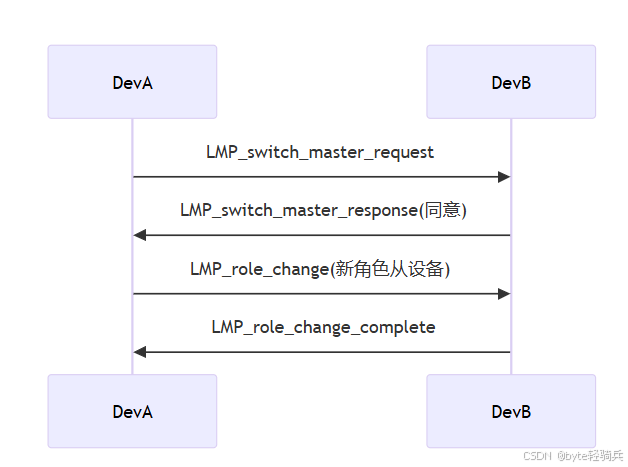

①角色切换流程：主从角色切换序列图

②切换触发条件：

功耗优化（从设备更省电）
连接质量优化（信号更好的设备为主设备）

4.2 低功耗模式实现

②模式对比：低功耗模式特性

模式	功耗等级	唤醒延迟	适用场景	串口通信影响
Active	高	0ms	持续传输	无
Sniff	中	5-20ms	间歇性数据传输	可控延迟
Hold	低	30-100ms	后台保持连接	较大延迟
Park	极低	500ms+	长期待机	不可接受

②模式协商示例：

DevA: LMP_set_standby_request(sniff_mode, interval=100ms) DevB: LMP_set_standby_response(accepted)

五、LM 协议实现最佳实践

5.1 加密模块设计

// 加密使能函数（伪代码）
bool enable_encryption(bd_addr_t peer) {
    if (!generate_link_key(peer)) return false;
    if (!lmp_encrypt_request(peer, 128)) return false;
    return wait_for_encryption_completed(peer, 5000ms);
}

5.2 错误处理优化

重试机制：

// 强制功能重试策略
for (int retry=0; retry<3; retry++) {
    if (negotiate_mandatory_features()) break;
    delay(100ms);
}

5.3 功耗平衡策略

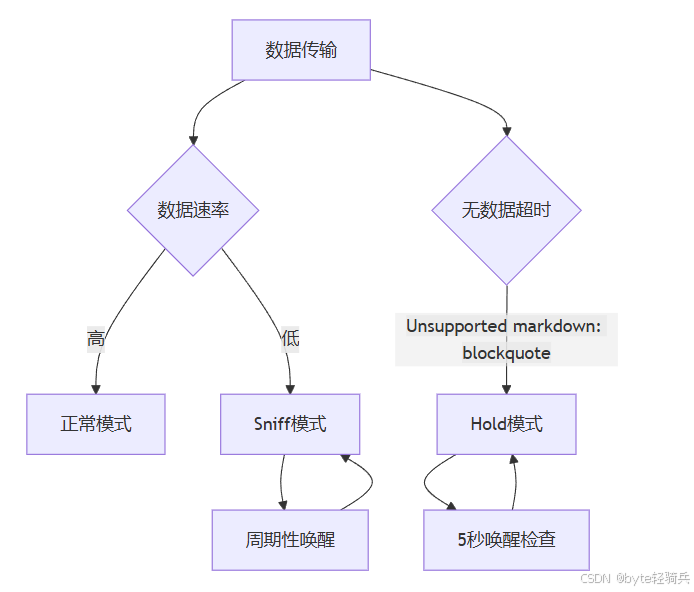

基于数据速率的功耗模式切换逻辑：

六、协议一致性测试

6.1 必测用例

①加密测试：

验证加密协商成功（LMP_encryption_started）
验证加密禁用时连接失败

②错误处理测试：

强制功能拒绝时发送 Detach（原因 0x11）
可选功能拒绝时继续通信

③角色切换测试：

主从切换后数据传输正常
多次切换稳定性

6.2 测试工具与方法

工具类型	工具示例	测试功能
协议分析仪	Elisys	捕获 LMP 数据包，验证加密流程
自动化测试	Bluetooth PTS	官方 LM 互操作性认证（SIG 要求）
功耗测试仪	Tektronix RSA306	低功耗模式下的电流消耗分析

①加密测试命令（Linux BlueZ）：

# 启用加密（设备00:11:22:33:44:55） hciconfig hci0 encryption on l2ping -S 00:11:22:33:44:55

七、常见问题与解决方案

7.1 加密协商失败

原因：密钥不匹配或算法不支持
解决：

// 支持多种加密算法
supported_algorithms = [E0_128, E0_64];
negotiate_strongest_algorithm();

7.2 角色切换失败

原因：链路质量差或 MTU 不匹配
解决：
- 先协商 MTU 再切换角色
- 增加切换等待时间（如 500ms）

7.3 低功耗模式数据延迟

现象：Sniff 模式下数据延迟超过串口要求（如 > 20ms）
优化：

// 动态调整Sniff间隔
if (data_rate > threshold) {
    set_sniff_interval(50ms); // 高数据速率时缩短间隔
} else {
    set_sniff_interval(200ms); // 低数据速率时延长间隔
}

8.4 错误场景处理矩阵

错误类型	触发条件	处理动作
强制功能缺失	对方不支持加密	发送LMP_detach(0x1A)
可选功能拒绝	对方不支持功率控制	返回LMP_not_accepted
角色切换失败	主从切换请求被拒绝	保持当前角色或终止连接
资源不足	内存/带宽不足	发送LMP_detach(0x14)

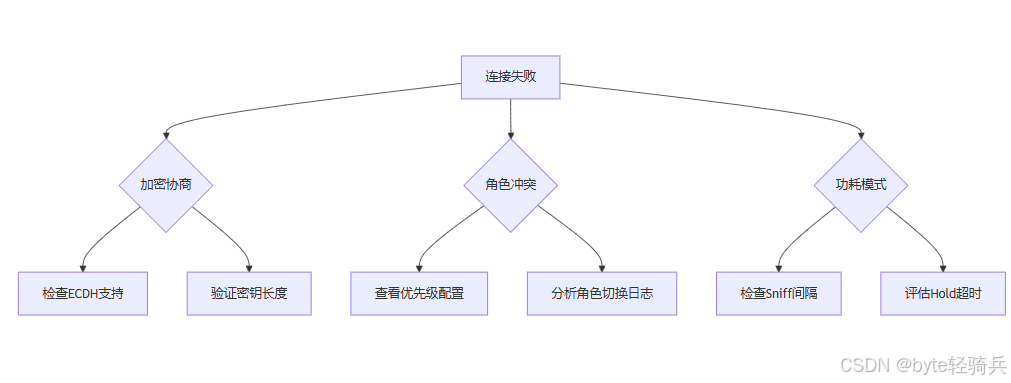

8.5 常见问题分析树

八、未来演进与挑战

8.1 蓝牙新特性

LE 增强连接：可能影响经典蓝牙 LM 的功耗管理
加密增强：引入 AES-CCM 加密算法（需 LM 升级支持）

8.2 技术挑战

双模设备：经典蓝牙与 BLE 的 LM 协同工作（如共存模式下的加密策略）
工业级可靠性：在 2.4GHz 干扰下的链路恢复算法（结合 LM 的链路监控）
安全升级：支持蓝牙安全管理器（SM）的新特性（如 LE Secure Connections）

九、总结

9.1 核心要素回顾

加密机制：强制支持 128 位加密，安全模式 3
错误处理：强制功能拒绝时的优雅断开（LMP_detach 原因码）
链路策略：动态角色切换，智能低功耗模式（Hold/Sniff/Park）

9.2 开发 Checklist

✅ 实现完整的加密协商流程（LMP_encrypt_request/response）

✅ 处理强制功能拒绝（发送 Detach 原因 0x11）

✅ 支持主从角色动态切换（LMP_switch_master）

✅ 实现低功耗模式的动态调整（基于数据速率 / 超时）

✅ 使用协议分析仪验证 LMP 数据包格式（如加密命令字段）

9.3 测试矩阵示例

| 测试类别       | 测试场景                  | 验收标准                 |
|----------------|-------------------------|-------------------------|
| 安全测试       | 中间人攻击模拟            | 触发加密重置             |
| 压力测试       | 100次连续角色切换         | 无内存泄漏               |
| 兼容性测试     | 与v4.0旧设备交互          | 自动降级加密协议         |
| 功耗测试       | 72小时待机                | 平均功耗<5mW            |

9.4 加密性能优化方案

优化效果对比：

实现方式	吞吐量(Mbps)	CPU占用率	功耗(mW)
纯软件	8.2	45%	120
硬件加速	24.5	12%	85

十、附录：关键协议字段解析

LMP 消息	方向	关键字段	SPP 要求
LMP_encrypt_request	主→从	Encryption Mode（128 位）	必须请求 128 位加密
LMP_detach	双向	Detach Reason（0x11）	强制功能拒绝时使用
LMP_set_standby	双向	Mode（Sniff/Hold/Park）	支持至少一种低功耗模式
