串口助手(简洁版)上位机软件零基础教程（ C# + visual studio2019）

最近在开发一个项目，需要串口通信，所以学习怎么自己做一个串口通信助手
1.工程的建立

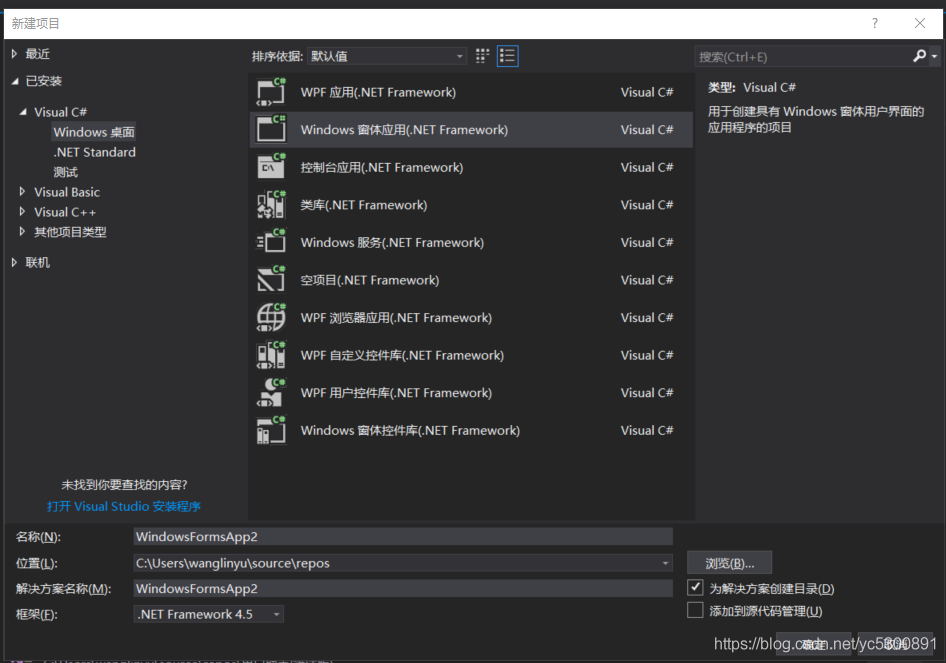

打开vs软件 -》左上角 “文件”选项 -》新建 -》项目，弹出对话框如下：
在这里插入图片描述
点击visual c# 选项卡 -》 1. 选择 Windows 桌面 -》 2.选择Windows 窗体应用（.NET framework）

1.编辑项目名称 - 》 2.定义项目储存位置 -》 3. 框架修改为.NET Framework 4.5 -》最后单击确定
注意：框架4.0以下，不能在Windows xp系统中运行。
在这里插入图片描述

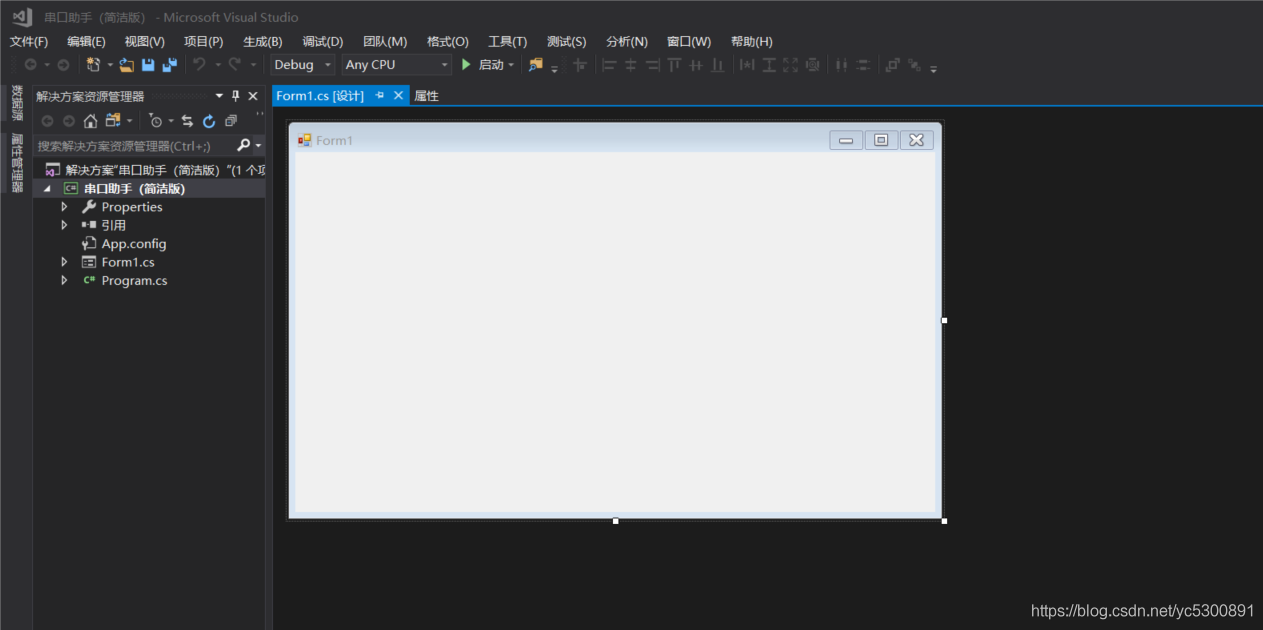

至此，工程项目已经创建好，如下图所示：
此时，单击工具栏中的 “启动”按钮，可以看见debug下的调试窗口。像windows普通窗口一样，可以拖动，点击右上方关闭按钮可以关闭并退出调试。

同时窗体也可以用鼠标对准其边线，调整窗口的大小，以满足用户的需求，试一试！！
在这里插入图片描述
2.软件的图形化窗体设计
串口助手（简洁版）相关的图形化窗体设计，我们需要用到 “工具箱 ” ，如“果在工程中没有找到 "工具箱"窗口，可以在软件上方菜单栏 “ 视图” -》 “工具箱” 中，进行打开。

工具箱中我们常用到三个部分，分别是公共控件，容器和组件选项卡。
在这里插入图片描述
第一，添加标号控件。选择工具箱 -》公共控件 -》 Label （标号控件），单击选择到窗体中（先单击控件名称，再单击窗口助手窗体空白处）。然后对准图标，点击鼠标右键，选择 ‘属性’，弹出属性窗口，可设置控件相关属性。大家可以自己去尝试更改属性看看效果，不懂可以百度，亲们！

提醒：在属性窗口打开后，点击我们正在设计的串口助手窗体空白处，可设置整个窗体的属性哦！！

例如：在 Name 属性栏中，可查看标号控件名字（所有，一切的一切，控件都有自己的名字，在程序编写时会用到，最好不要去修改！）在这里插入图片描述
在 Font 属性栏中，可修改文本的字体，大小。

在 Text 属性栏中，可修改具体显示出来的文字。

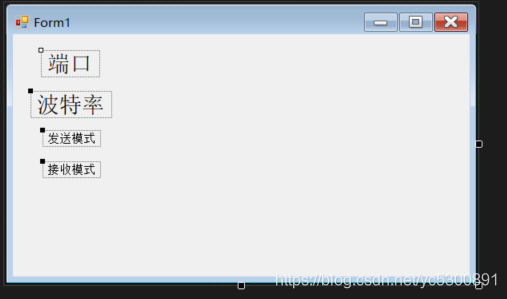

按相同方法，我们设计出如下四个标号控件，布好局：第二，添加下拉组合框控件。选择工具箱 -》公共控件 -》 comboBox（组合框控件），单击选择到窗体中。然后对准鼠标右键，选择 ‘属性’，弹出属性窗口。
在这里插入图片描述

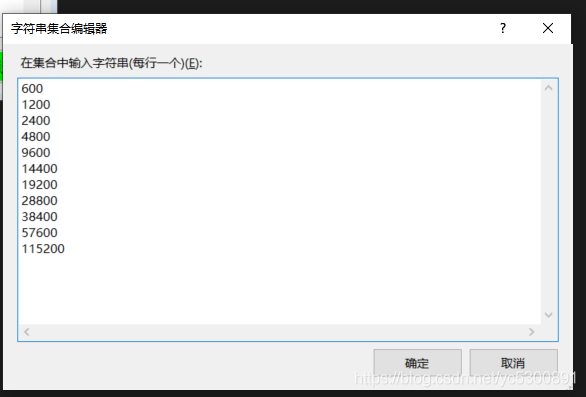

在 Items 属性栏中，可添加组合框下拉菜单内容。注：本次串口助手软件端口组合框会在程序中添加下拉菜单内容，不用在属性栏中手动添加。而波特率组合框直接在属性中添加下拉菜单内容。
在这里插入图片描述

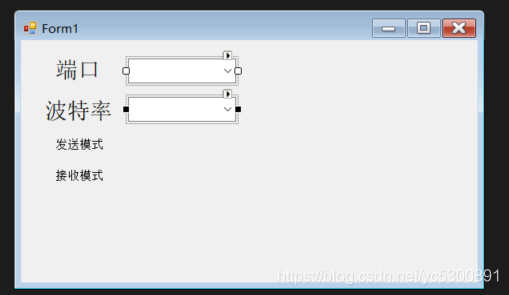

我们设计出如下窗体：

在这里插入图片描述

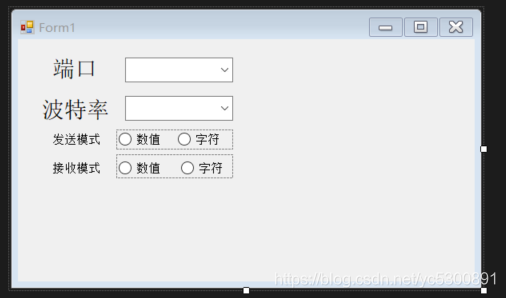

第三，添加单选按钮控件。选择工具箱 -》公共控件 -》 RadioButton（单选按钮控件），单击选择到窗体中。在单选按钮的属性窗口中，更改单选按钮文本（Text 栏），文字大小（Font）等参数。
注意：发送模式下的两个单选按钮为一组，接收模式下的单选按钮为另一组。为了发送和接收单选按钮相互独立，需将其划分组别，因此要引入容器控件。选择工具箱 -》容器 -》Panel（容器控件），将同组别单选按钮划分在一起。先放置容器控件，再往其中填入
在这里插入图片描述

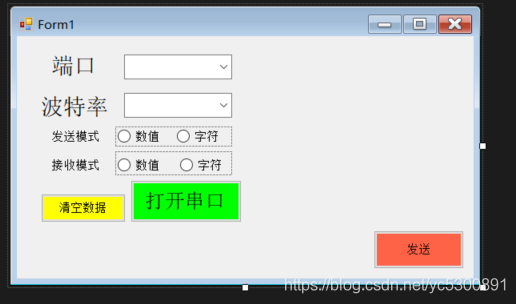

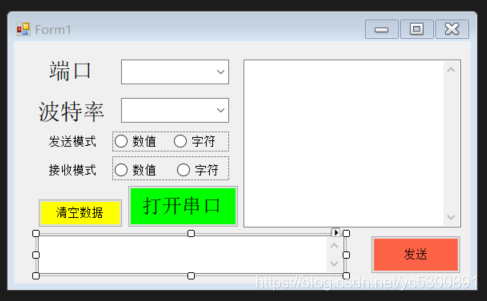

第四，添加按键控件。选择工具箱 -》公共控件 -》 Button（按钮控件），单击选择到窗体中。可在按钮的属性窗口中，更改单选按钮文本（Text 栏），文本大小（Font栏），背景颜色（BackColor栏）等参数。第五，添加文本框控件。下面的文本框用于储存待发送数据，右边文本框用于储存串口接收到的数据。选择工具箱 -》公共控件 -》 TextBox（文本框控件），单击选择到窗体中。可在文本框的属性窗口中，更改为多行显示（multiline 栏）（否则无法纵向拉伸）；纵向拓展或横向拓展或双向拓展（Scrollbars栏）(文本框边上有没有拖动条)
在这里插入图片描述
第六，添加串口控件。既然要做串口助手，串口肯定是少不了的。选择工具箱 -》组件 -》 SerialPort（串口控件），单击选择到窗体中。这时细心的你会发现窗体中没有串口图标，不要担心，它在你的窗体下方，因为他是一个隐式（不可见的）（后台的）控件。
在这里插入图片描述
在串口的属性窗口中，我们发现可以设置波特率、串口号、停止位、校验位等参数。在这里我们保持默认值就好，下节我们会在程序中进行设置。所以亲们在这里就不用管啦，是不是很开心？？

第七，添加定时器控件。有人会问为什么串口助手会用定时器，难不成是自动发送功能？？答案为否。这里我们是想通过定时器做一个500ms定时周期性中断，这样就可以不停检测电脑的可用串口，然后将它放在端口的组合框控件的下拉菜单中。这样我们就不用去调用设备管理器，看咱们该调成哪个串口号了，是不是很高级！！

选择工具箱 -》组件 -》 Timer（定时器控件），单击选择到窗体中。他也是一个隐式控件。在定时器的属性窗口中，我们需要设置中断时间为500ms（Interval 栏）；设置定时器使能（Enabled 栏）（就是软件一运行，定时器就开始工作，咱们就不用程序里再去打开他的开关了）。在这里插入图片描述至此，可视化窗体已经做完了，我们点击 “”启动按钮“进行测试，查看具体的效果，发现按钮可以点击，组合框可以下拉，文本框可以输入字符，两组单选按钮各自工作正常。。。。。。关闭窗口。

后面我们将进入程序部分的编写，就比较难了，不过没关系，一步一步来。

我们完成了串口助手（简洁版）可视化窗体的设计，并且单击启动后可以运行。但是光有外壳，没有灵魂。所以接下来我们将继续一步一步来编写上位机软件的程序部分。

首先，我谈一下自己所理解的C#上位机软件程序编写的中心思想。以串口助手（简洁版）为例，所有程序都是以 “事件” 为核心来进行的，对应的 “事件”发生了，那软件就去执行我们自己编写的对应事件中的程序。

    按键按下，算一个事件吧    -----》》》》 执行这个按键按下对应的程序

    串口突然收到数据 ，算一个事件吧   -----》》》执行串口收到数据时对应的程序

    定时器中断来了，也是个事件    ----》》》》执行定时器中断发生时对应的程序

1.窗口加载时事件（程序）
窗体刚刚加载出来，就是弹出软件窗口的一瞬间，算个事件吧。那怎么去编写这一段的程序呢？我们到上一章编好的可视化窗体中，去双击窗体的空白处，就跳转到对应的事件发生程序中去了。比如双击这里： 1.窗口加载时事件（程序）在这里插入图片描述然后就跳转到这个代码段中来了：
`、、、 C#
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace 串口助手_简洁版_
{
public partial class Form1 : Form
{
/默认存在/
public Form1()
{
InitializeComponent();
}

    private void Form1_Load(object sender, EventArgs e)
    {

    }

}

} 函数 Form1_Load() 就会在窗体加载的时候被调用一次。上方的 Form1() 函数会默认存在，暂时不用理会。在其中加入代码：
‘’’ C#

    /*窗体加载时被调用*/
    private void Form1_Load(object sender, EventArgs e)
    {
        Updata_Serialport_Name(comboBox1);  //调用更新可用串口函数，comboBox1为 端口 组合框名字

        radioButton1.Checked = true;   //函数中选择发送模式 为“数值”发送模式。 radioButton1为单选按钮属性（name）名字
        radioButton3.Checked = true;   //函数中选择接收模式 为“数值”接收模式。 radioButton3为单选按钮属性（name）名字

        button2.Text = "打开串口";     // 确保 “打开串口”按键文本属性为 “打开串口”
    }

    /*用户自定义更新可用串口函数*/
    private void Updata_Serialport_Name(ComboBox MycomboBox)
    {
        string[] ArryPort = SerialPort.GetPortNames();  //定义字符串数组，数组名为 ArryPort
                                                        //SerialP ort.GetPortNames()函数功能为获取计算机所有可用串口，以字符串数组形式输出
        MycomboBox.Items.Clear();       //清除当前组合框下拉菜单内容

        for (int i = 0; i < ArryPort.Length; i++)
        {
            MycomboBox.Items.Add(ArryPort[i]);   //将所有的可用串口号添加到  端口 对应的组合框中
        }
    }`

总结：

1.在窗体加载事件中，我们设置发送和接收模式都默认选择 “”数值“”模式，同时调用自定义的串口号更新函数 Updata_Serialport_Name ()，来更新一下 “端口” 组合框下拉菜单中的串口信息。
2. SerialPort.GetPortNames() 函数，用来查询所有的可用串口号。
