Cisco Packet Tracer入门篇

news2025/4/5 5:10:57

在这里插入图片描述

💐 🌸 🌷 🍀 🌹 🌻 🌺 🍁 🍃 🍂 🌿 🍄🍝 🍛 🍤
📃个人主页 :阿然成长日记 👈点击可跳转
📆 个人专栏: 🔹数据结构与算法🔹C语言进阶
🚩 不能则学,不知则问,耻于问人,决无长进
🍭 🍯 🍎 🍏 🍊 🍋 🍒 🍇 🍉 🍓 🍑 🍈 🍌 🍐 🍍

文章目录

  • 一、什么是Packet Tracer?
  • 二、操作界面
    • 1.连接线
    • 2.交换机
    • 3.路由器
    • 4.终端设备
  • 三、接口分类
  • 四、简单案例入门
    • 1.建立拓扑
    • 2.配置pc端ip
    • 3.Ping测试

一、什么是Packet Tracer?

Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。 Packer
Tracer模拟器软件比Boson功能强大,比Dynamips操作简单,非常适合网络设备初学者使用。

二、操作界面

这里我使用的是最新版本的8.2.0版本

在这里插入图片描述

1.连接线

其中设备区的【连接】有很多不同功能的线,他们会用在不同的设备之间。后面讲到路由会详细讲解,我们在初始阶段,主要使用自动选择连接类型线
在这里插入图片描述

2.交换机

在这里插入图片描述

3.路由器

在这里插入图片描述

4.终端设备

在这里插入图片描述

连线区域中,金黄色闪电图标为自动连线,在使用时不需要我们自己选择连接设备具体的端口。

三、接口分类

FastEthemetFastEthernet接口,叫快速以太网口,主要连接以太网(局域网)用的,说白了就是连接交换机或电脑用的,用普通的双绞线就可以连接,速率默认是100Mbps,可以用命令限速,但是不可能超过100Mbps。
Ethemet比FastEthement慢,在高版本中不常见了。

Console口,该端口为异步端口,叫控制口,这个接口是用来调试路由器的。主要连接终端或运行终端仿真程序的计算机,在本地配置路由器。
Sserial接口,也叫高速异步串口,主要是连接广域网的V.35线缆用的,说白了就是路由器和路由器连接时候用的

四、简单案例入门

利用一台型号为2960的交换机将2pc机互连组建一个小型局域网;

1.建立拓扑

使用自动选择线进行连接,注意选择FastEthemet开头的接口

在这里插入图片描述
照猫画虎,连接好交换机和pc端。
在这里插入图片描述
可以看到我们的交换机与两台pc机相连,为什么是黄色标点,这是因为此时的并没有配置ip等信息,未连通。
每一个小圆点代表一个设备的不同端口,圆点的颜色代表着连接状态,交换机等待一段时间圆点即可变成绿色,即连通状态。

2.配置pc端ip

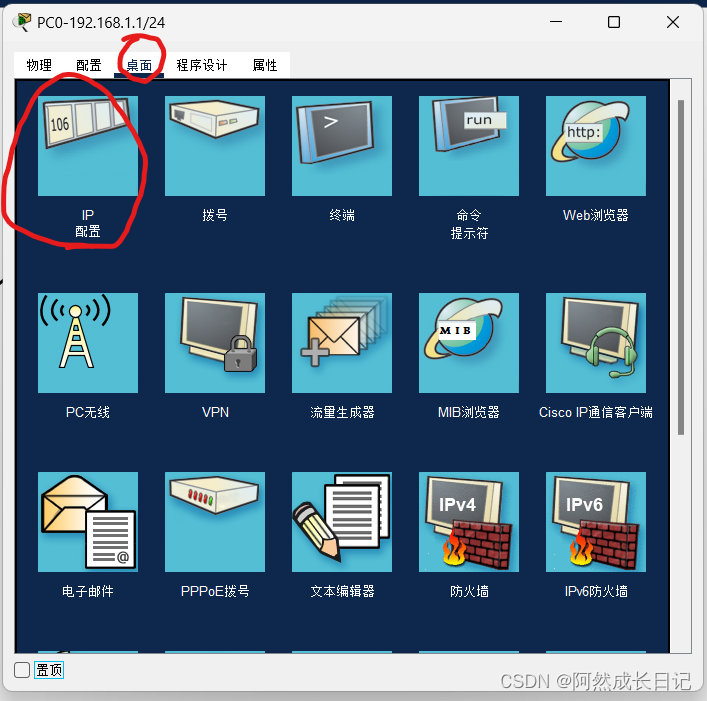

点击一个pc,选择桌面的ip配置
在这里插入图片描述

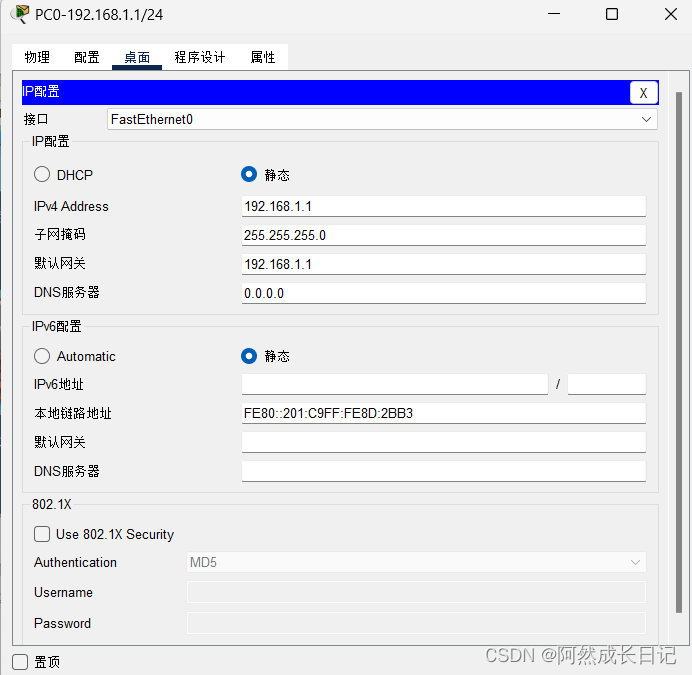

对pc0进行ip的配置,这里是一个小型的局域网。
在这里插入图片描述
对pc1进行ip的配置
在这里插入图片描述

配置完成!

3.Ping测试

选择pc0,点击命令提示符
在这里插入图片描述

输入指令:

ping 192.168.1.2

在这里插入图片描述

结果显示已经ping通。两台pc机可以进行相互通信。
