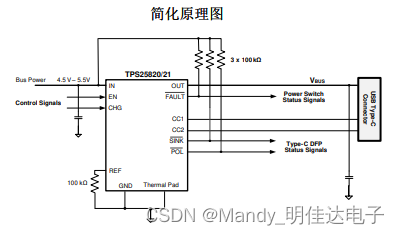

一、TPS25821 USB Type-C™ 电源控制器和 1.5A 电源开关

概述：TPS25820/21 是一款 USB Type-C 电源控制器，集成了一个额定电流为 1.5A 的 USB 电源开关。TPS25820/21 通过监测 Type-C 配置通道 (CC) 线路来确定 USB 接收装置是否连接。如果连接了接收装置，TPS25820/21 会向 VBUS 供电，并将可选的 VBUS拉电流能力通过直通 CC 线路传达给接收器。如果使用电子标记电缆连接了接收装置，TPS25820 还会将VCONN 电源施加于电缆 VCONN 引脚。TPS25821 不会施加 VCONN 电源，并在 USB 2.0 以及实施无数据充电等不需要 VCONN 的情况下发挥作用。

规格
器件：TPS25821DSSR
产品种类：接口集成电路IC
应用：USB
接口：-
电压 - 供电：4.5V ~ 5.5V
封装/外壳：12-WFDFN 裸露焊盘
供应商器件封装：12-WSON（3x2）
安装类型：表面贴装型
基本产品编号：TPS25821

目标应用
• USB 2.0 或 3.x Type-C 主机和集线器端口
• 笔记本/台式计算机和平板电脑
• LCD 监视器/扩展坞和充电托板
• Type-C USB 墙壁充电器、移动电源和 CLA
• 机顶盒和音频/视频系统

器件介绍TPS25821DSSR、TPS65994ADRSLR USB Type-C接口IC，TPS65982DMCZBHR坞站管理控制器 —— 明佳达

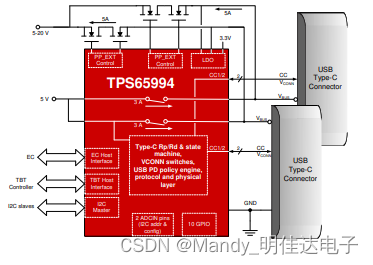

二、TPS65994AD 具有集成电源开关的双端口 USB Type-C® 和 USB PD 控制器

简介：TPS65994AD 是一款高度集成的独立式双端口 USBType-C 和电力输送 (PD) 控制器，针对 PC 和笔记本电脑应用进行了优化。TPS65994AD 集成了完全管理的电源路径与强大的保护功能，可提供完整的 USB-CPD 解决方案。 TPS65994AD Intel 和 AMD 的 PC 和笔记本电脑终端设备参考设计使用了此器件，确保 PD控制器在这类设计中提供适当的系统级交互。此功能显著降低系统设计的复杂性，并缩短上市时间。

器件：TPS65994ADRSLR
应用：台式，笔记本电脑
电流 - 供电：4.8mA
电压 - 供电：3V ~ 3.6V，4.9V ~ 5.5V
工作温度：-40°C ~ 125°C（TJ）
安装类型：表面贴装型
封装/外壳：48-VFQFN 裸露焊盘
供应商器件封装：48-VQFN（6x6）
基本产品编号：TPS65994

目标应用
• PC 和笔记本电脑
• 耐用 PC 和笔记本电脑
• 单板计算机
• 集线站
• 平板监视器

三、TPS65982DMC 坞站管理控制器 PMIC 96-NFBGA（6x6）

应用：坞站管理控制器
电流 - 供电：-
电压 - 供电：1.7V ~ 3.45V
工作温度：-10°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：96-VFBGA
供应商器件封装：96-NFBGA（6x6）
基本产品编号：TPS65982

目标应用
• Thunderbolt 4 设备
• USB4 器件
• 扩展坞
• 监视器

（概述）TPS65982DMCZBHR 是一种坞站管理控制器，用于实现 TIPD 控制器的坞站、集线器和监视器。TPS65982DMC包括一个 USB 低速端点，能够接收系统 PD 控制器的固件更新。固件更新使用 SHA-256 和 RSA-3072 身份验证安全地执行。此外，端点还提供 USB 广告牌功能。TPS65982 DMC 集成了背对背 NFET 驱动器，用于通过外部适配器控制系统电源。DMC 监控通过适配器输入路径以及系统其他点的电流，并调整受管 PD 控制器的功率通告，以确保外部适配器不会过载。当包含在 USB4 系统中时，TPS65982DMC 会监控上行端口的连接状态并更新下行端口的连接状态，以确保整个系统的数据行为一致。

注：本文部分内容与图片来源于网络，版权归原作者所有。如有侵权，请联系删除！
