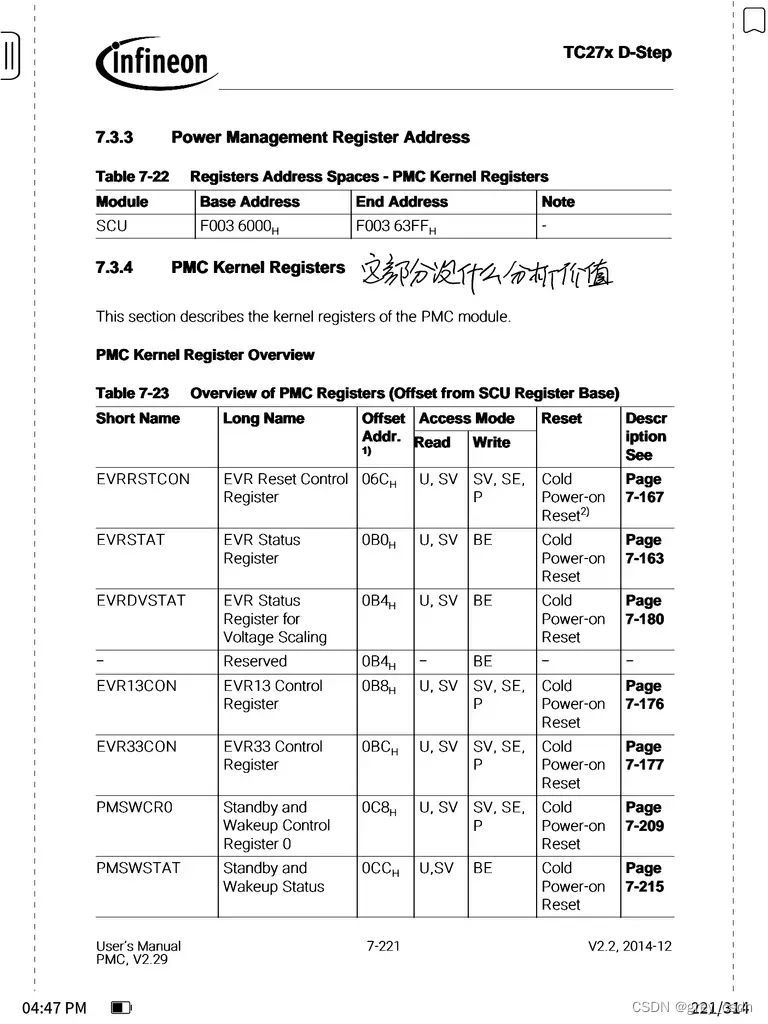

之前看了不少类似的寄存器信息，总体来说阅读价值不是很大，查询的价值多一些。如果是进行编码，这样的寄存器信息需要查一下，在功能了解的时候以后类似的信息可能我会直接跳过了。

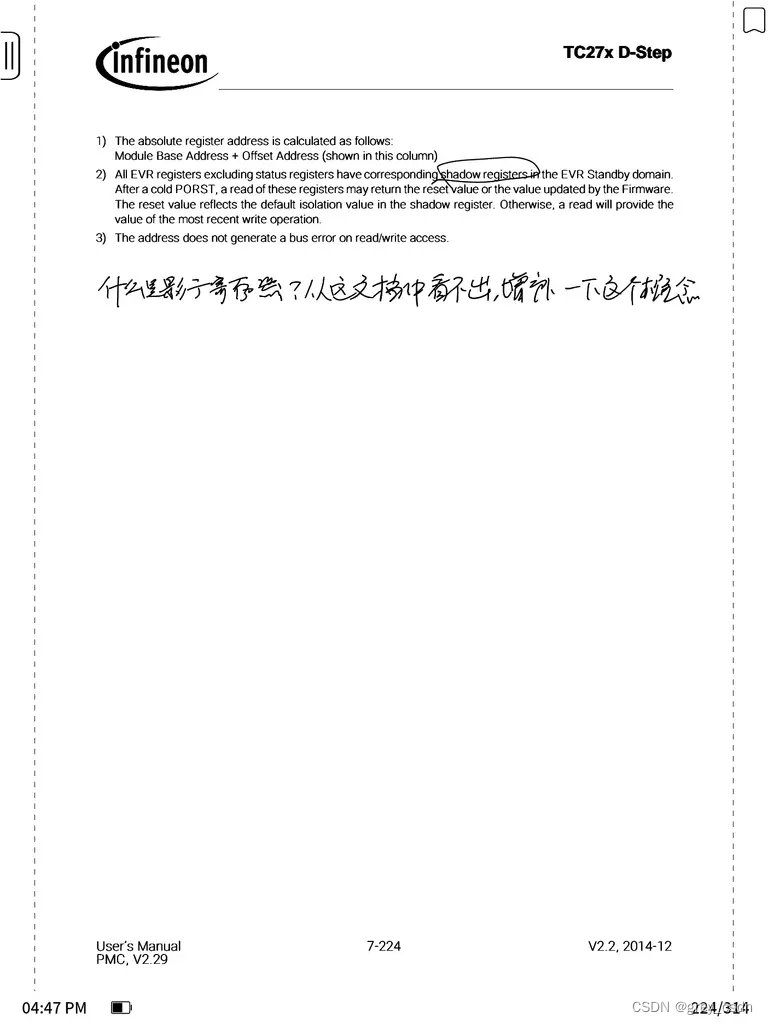

关于影子寄存器或者影子区，之前看过好多次但是一直不理解。专门针对这个概念去查了一下，其实比较简单。其实，很多处理器提供给用户的寄存器地址有两套，一套是软件可以读写的，还有一套是真正起作用的。真正起作用的是根据读写的内容来变化的，但是时效上可能会偏差。能够起作用的这个其实就是所谓的影子。

系统控制单元的功能还是很多的：外部请求以及触发、锁步逻辑、芯片温度传感器、看门狗、急停、逻辑内置自检、overlay、缓和系统控制寄存器等。这些都值得去细致学习研究一下。

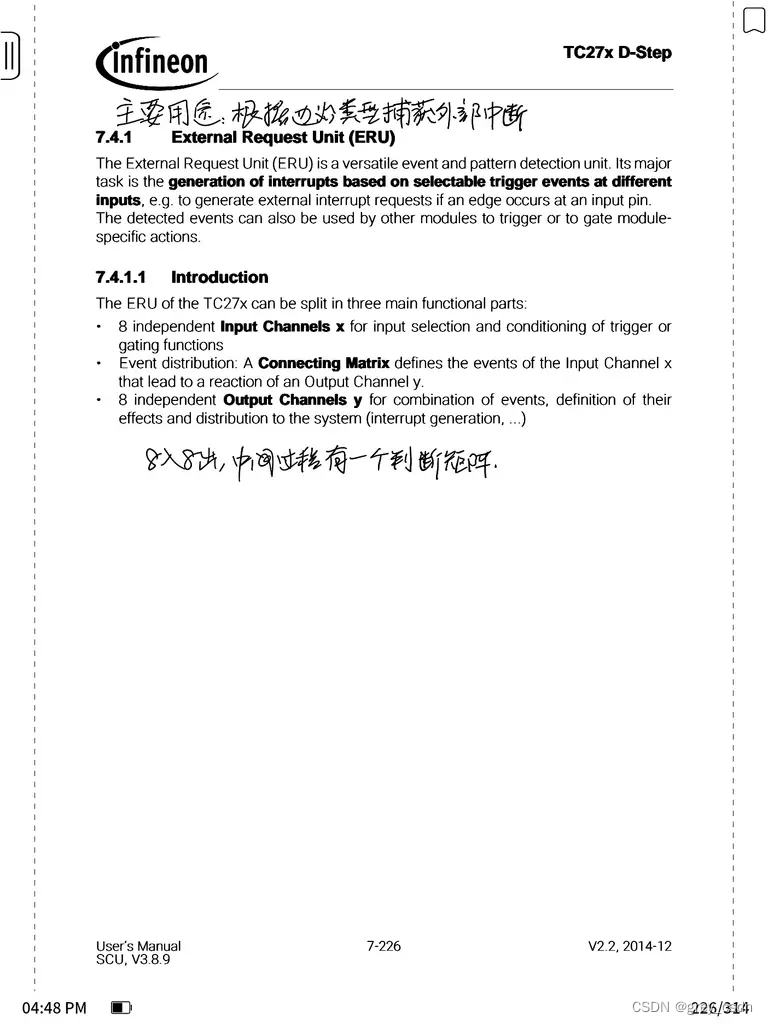

1. ERU模块的主要用途：根据边沿类型捕捉外部信号，产生中断。
2. ERU提供的是一个8输入8输出的信号处理单元，中间有一个逻辑处理矩阵做相应的信号的判断。

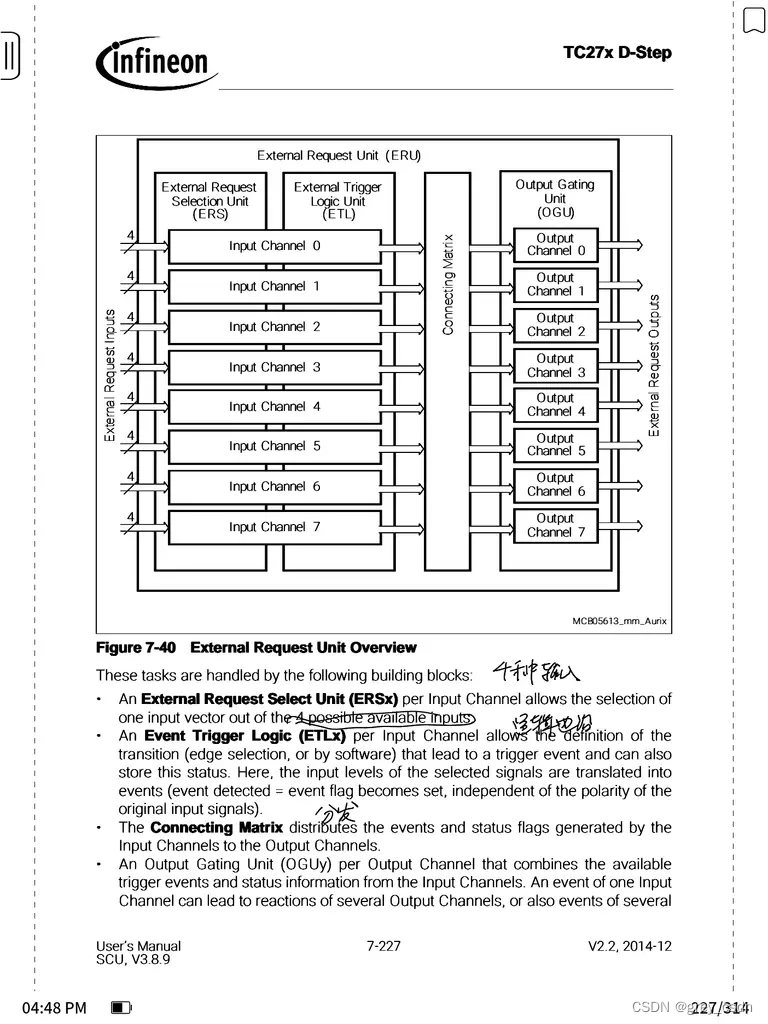

1. ERS有4种可能的输入，这里虽然看不出来如何体现4种，其实看到后面能够看到一个直观的理解。
2. 配合输入输出，信号判断模块实现了逻辑边沿的信号判断。
3. 之后，链接矩阵根据判断结果触发不同的动作。而这个触发动作的过程，就是英文单词中分发或者分配的这个表达。

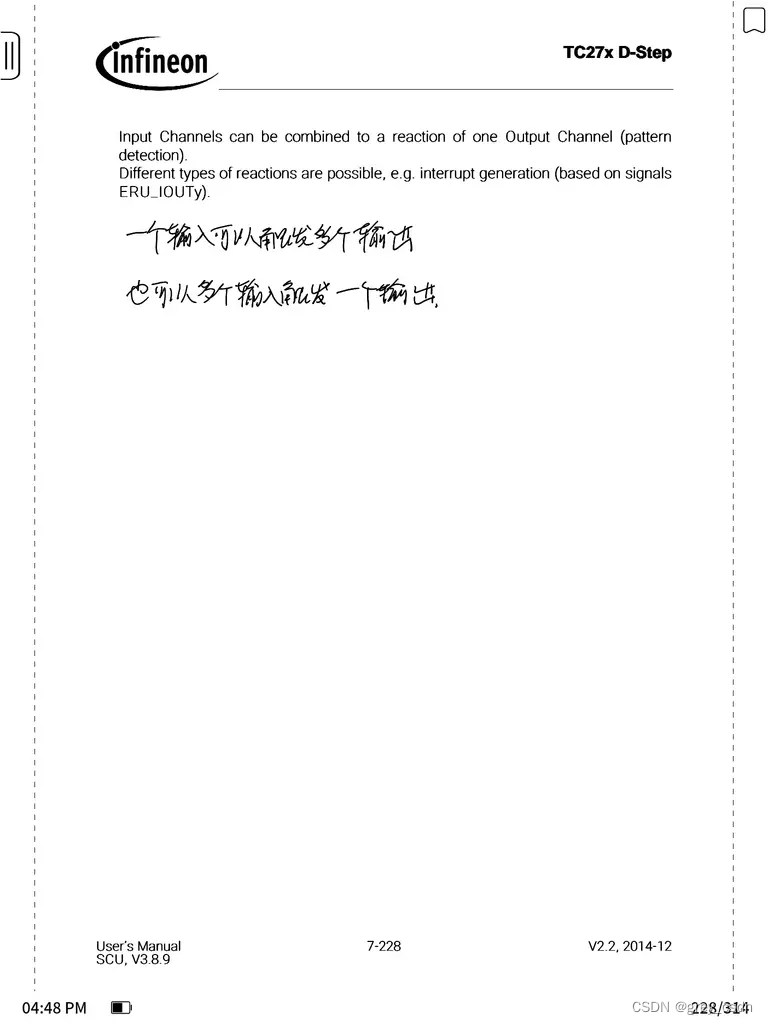

触发原则：一个输入可以触发多个输出，多个输入可以触发同一个输出。

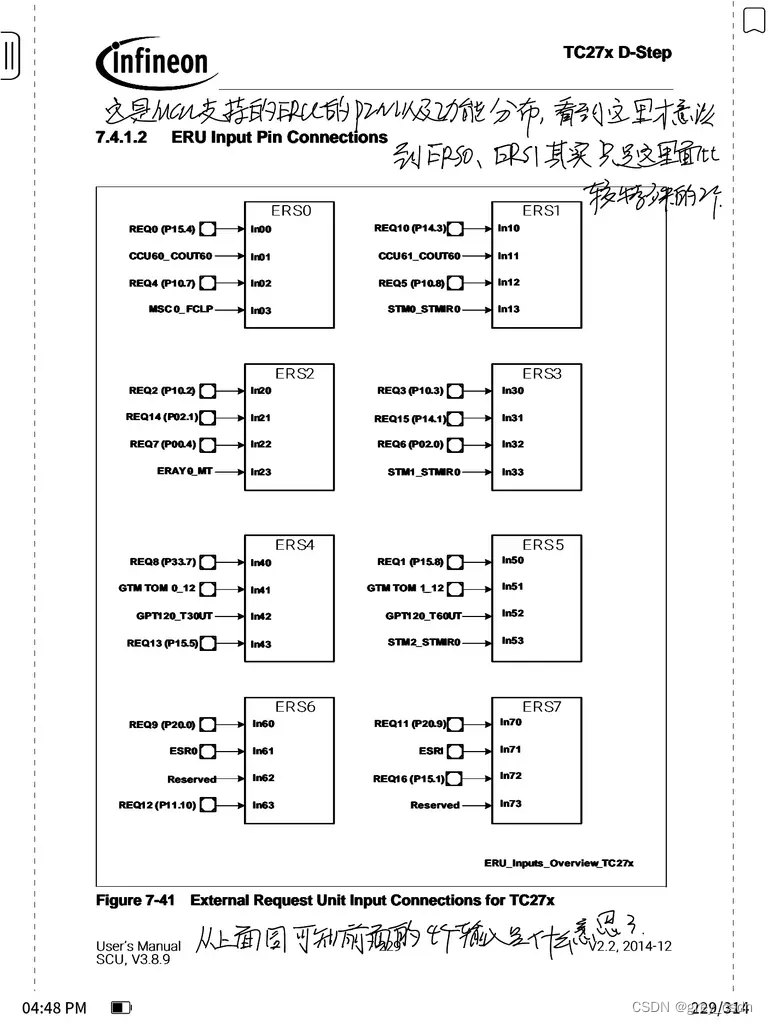

1. 这个是MCU支持的ERU的PIN以及功能分布，看到这里的时候才注意到之前一直接触的ESR0以及ESR1只不过是这里面比较特殊的2个。
2. 从这个图中也可以看得出来，4个输入是什么概念了。

1. 输入的信号中有16个是直接来自于MCU的外部的；
2. 输入信号也可以来自于MCU内部的外设，不管这个外设用还是没用。
3. 典型的一个应用：检查外设应用，检查到通信帧头的时候触发一个中断。
4. ETL模块的功能：对触发信号进行判断。

这样，这部分的学习暂且就结束了。说起来，这种外部触发的请求功能，我用的比较少，大部分都是直接借助于软件来判断了。但是，如果硬件有这样的功能支持，在应用实现上的确是简单了很多。
