一、Docker 网络实现原理

• Docker使用Linux桥接，在宿主机虚拟一个Docker容器网桥(docker0)，Docker启动一个容器时会根据Docker网桥的网段分配给容器一个IP地址，称为Container-IP，同时Docker网桥是每个容器的默认网关。因为在同一宿主机内的容器都接入同一个网桥，这样容器之间就能够通过容器的 Container-IP 直接通信。
• Docker网桥是宿主机虚拟出来的，并不是真实存在的网络设备，外部网络是无法寻址到的，这也意味着外部网络无法直接通过 Container-IP 访问到容器。如果容器希望外部访问能够访问到，可以通过映射容器端口到宿主主机（端口映射），即 docker run 创建容器时候通过 -p 或 -P 参数来启用，访问容器的时候就通过[宿主机IP]:[容器端口]访问容器。

docker run -d --name test1 -P nginx                      #随机映射端口( 从32768开始)

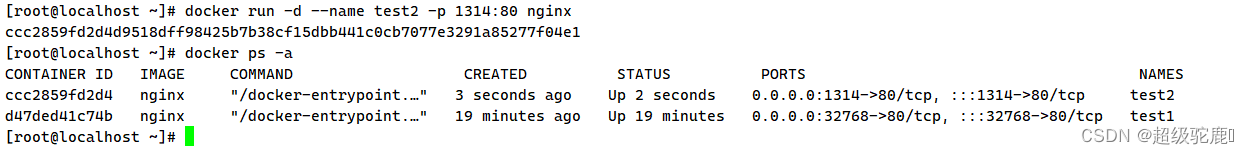

docker run -d --name test2 -p 1314:80 nginx            #指定映射端口

docker ps -a
CONTAINER ID     IMAGE   COMMAND                       CREATED            STATUS               PORTS                           NAMES
9d3c04f57a68       nginx     "/docke r -entrypoint ....     4 seconds ago     Up 3 seconds     0.0.0.0:1314->80/tcp     test2
b04895f870e5       nginx     "/docker -entrypoint..        17 seconds ago    Up 19 seconds     0.0.0.0:32768->80/tcp    test1

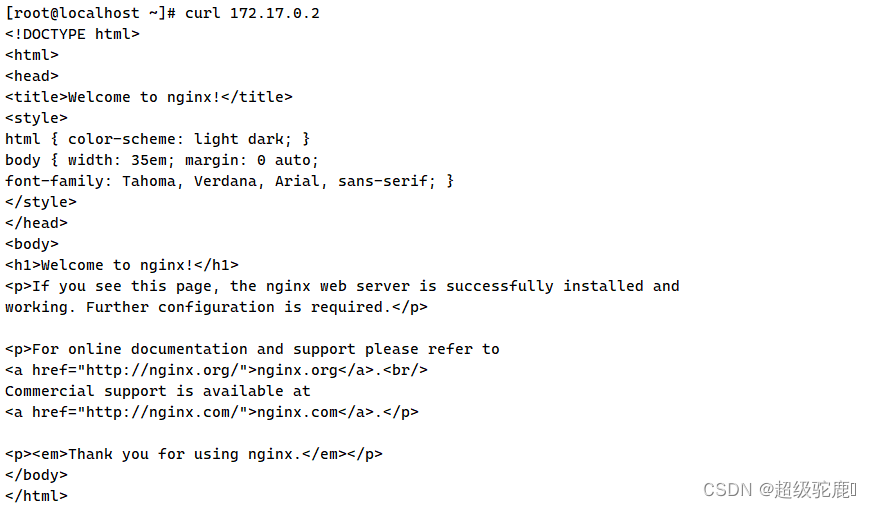

curl 172.17.0.2

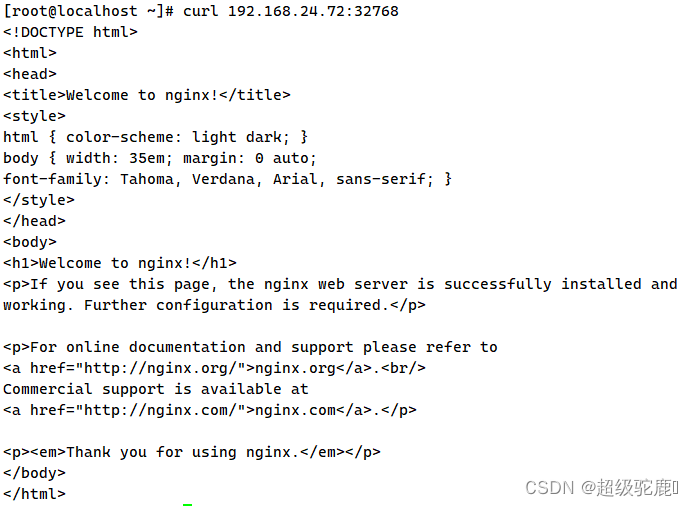

curl 192.168.24.72:32768

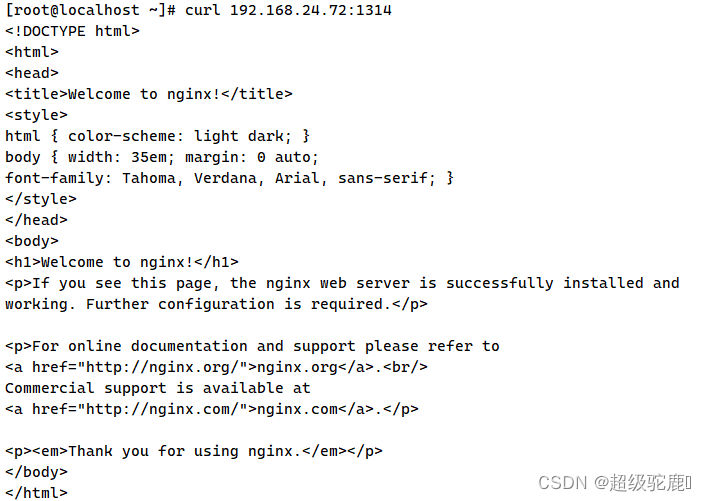

curl 192.168.24.72:1314

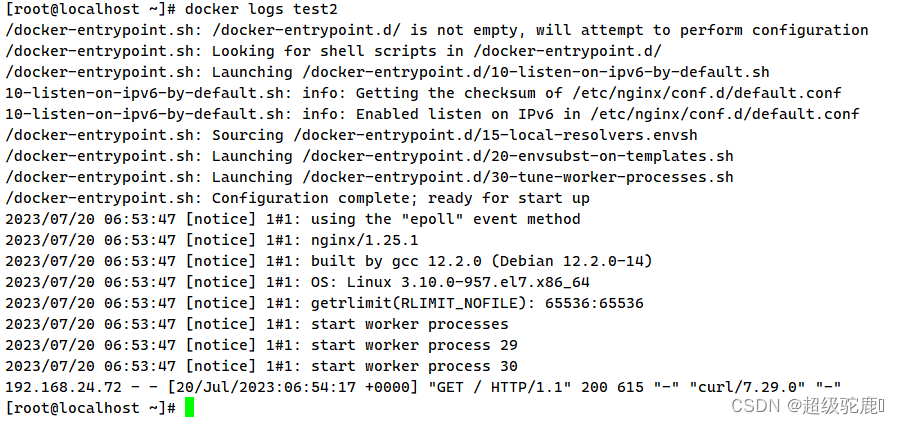

查看容器的输出和日志信息

docker logs 容器的ID/名称
docker logs test2

二、Docker 的网络模式

• Host：容器将不会虚拟出自己的网卡，配置自己的IP等，而是使用宿主机的IP和端口。
• Container：创建的容器不会创建自己的网卡，配置自己的IP，而是和一个指定的容器共享IP、端口范围。
• None：该模式关闭了容器的网络功能。
• Bridge：默认为该模式，此模式会为每一个容器分配、设置IP等，并将容器连接到一个docker0虚拟网桥，通过docker0网桥以及iptables nat 表配置与宿主机通信。
• 自定义网络

安装Docker时，它会自动创建三个网络，bridge（创建容器默认连接到此网络）、 none 、host

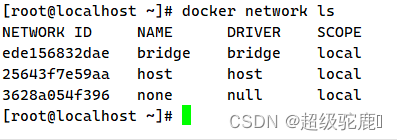

docker network ls
或  docker network list			#查看docker网络列表

使用docker run创建Docker容器时，可以用 --net 或 --network 选项指定容器的网络模式

● host模式：使用 --net=host 指定。
● none模式：使用 --net=none 指定。
● container模式：使用 --net=container:NAME_or_ID 指定。
● bridge模式：使用 --net=bridge 指定，默认设置，可省略。

网络模式详解：

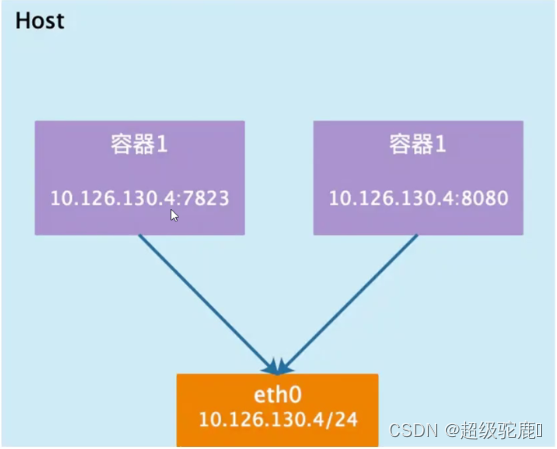

①host模式

• 相当于Vmware中的桥接模式，与宿主机在同一个网络中，但没有独立IP地址。
  Docker使用了Linux的Namespaces技术来进行资源隔离，如PID Namespace隔离进程，Mount Namespace隔离文件系统，Network Namespace隔离网络等。
• 一个Network Namespace提供了一份独立的网络环境，包括网卡、路由、iptable规则等都与其他的Network Namespace隔离。 一个Docker容器一般会分配一个独立的Network Namespace。 但如果启动容器的时候使用host模式，那么这个容器将不会获得一个独立的Network Namespace， 而是和宿主机共用一个Network Namespace。容器将不会虚拟出自己的网卡、配置自己的IP等，而是使用宿主机的IP和端口。


1、设置一个host模式容器

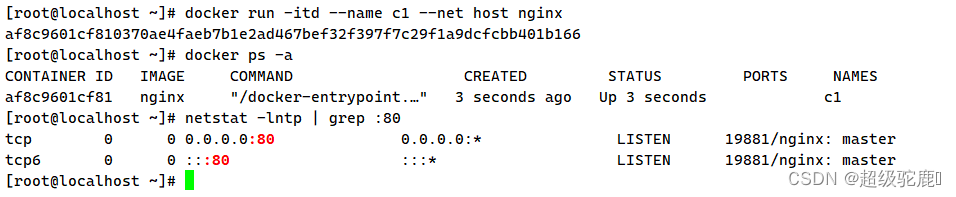

docker run -itd --name c1 --net host nginx
删除host容器之后，就没有nginx宿主机对应的端口了

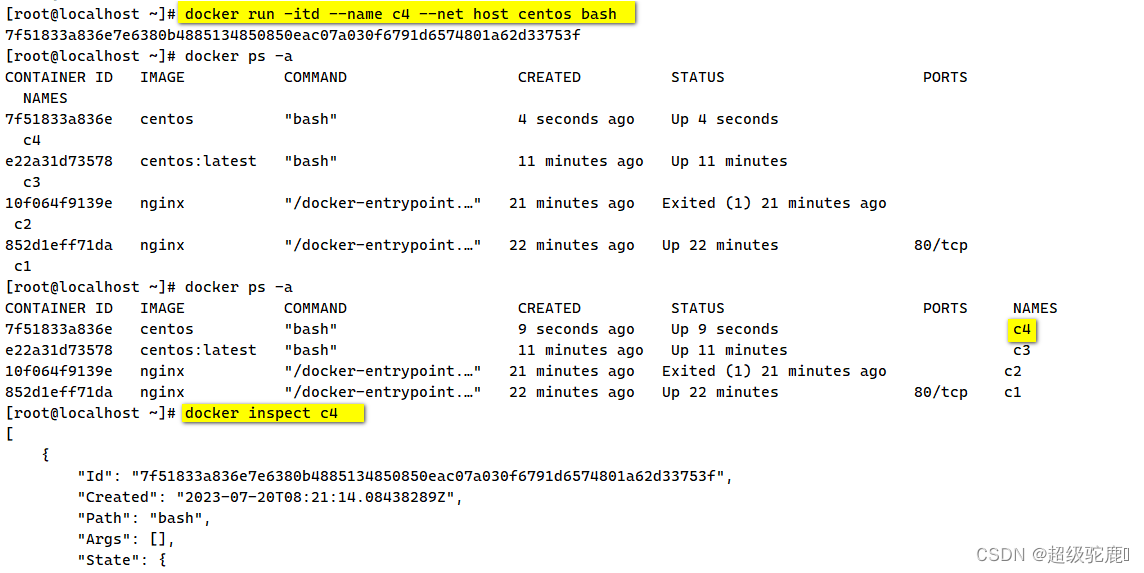

2、再创建一个c4为host容器

docker run -itd --name c4 --net host centos bash

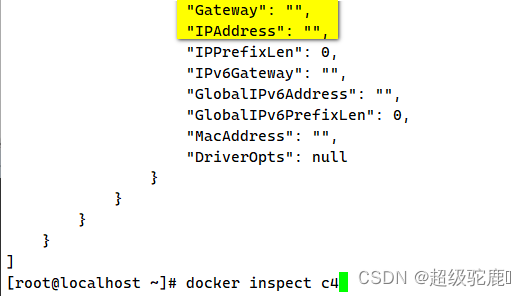

docker inspect c4 #c4容器的详细信息 因为是跟宿主机共用同一IP所以 IPAddress为空

②container模式

在理解了host模式后，这个模式也就好理解了。这个模式指定新创建的容器和已经存在的一个容器共享一个Network Namespace，而不是和宿主机共享。 新创建的容器不会创建自己的网卡，配置自己的IP，而是和一个指定的容器共享IP、端口范围等。同样，两个容器除了网络方面，其他的如文件系统、进程列表等还是隔离的。两个容器的进程可以通过lo网卡设备通信。

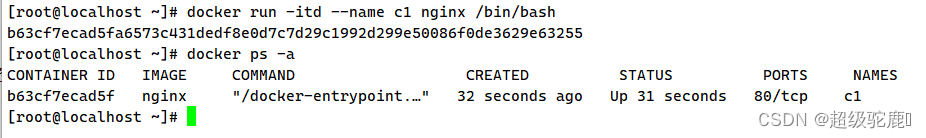

1、先创建一个容器

docker run -itd --name c1 nginx	/bin/bash	#--name 选项可以给容器创建一个自定义名称
docker ps -a

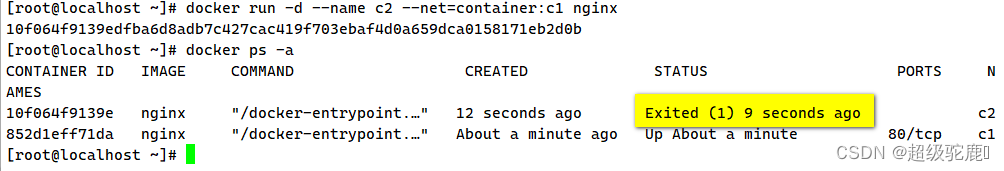

2、再创建一个c2容器使用c1的Namespace（网络命名空间），会发现根本启动不了

docker run -d --name c2 --net=container:c1 nginx

3、新拉取一个centos镜像，再使用centos的镜像创建一个c3容器使用c1的Namespace

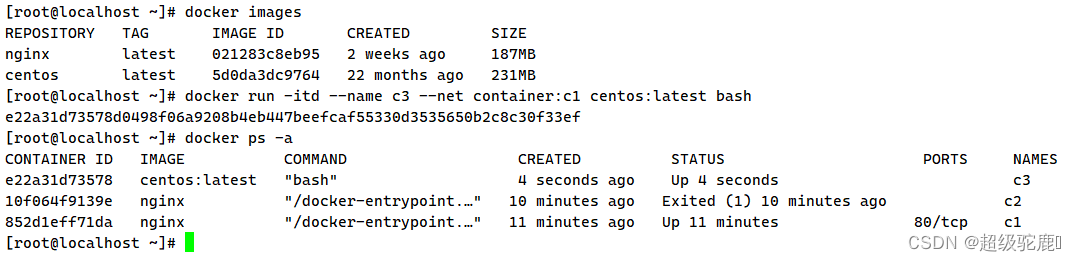

docker run -itd --name c3 --net container:c1 centos:latest bash

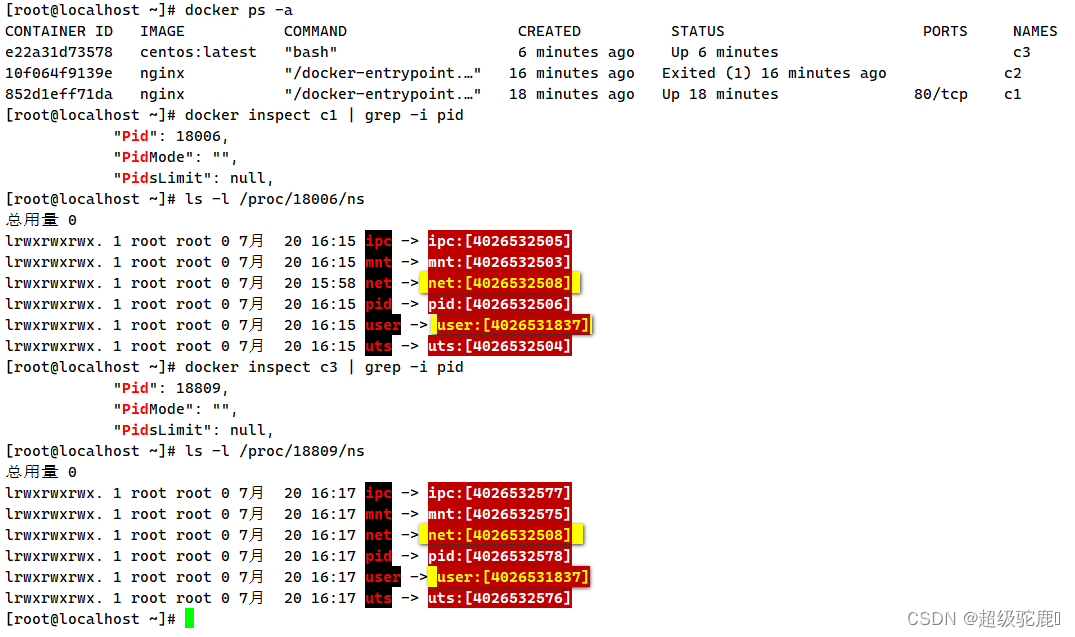

4、过滤出来c1和c3的pid号和容器进程的namespace

docker inspect c1 | grep -i pid
ls -l /proc/进程号/ns

③none模式

使用none模式，Docker容器拥有自己的Network Namespace，但是，并不为Docker容器进行任何网络配置。 也就是说，这个Docker容器没有网卡、IP、路由等信息。这种网络模式下容器只有lo回环网络，没有其他网卡。这种类型的网络没有办法联网，封闭的网络能很好的保证容器的安全性。

单机很安全

④bridge模式

bridge模式是docker的默认网络模式，不用–net参数，就是bridge模式。

相当于Vmware中的 nat 模式，容器使用独立network Namespace，并连接到docker0虚拟网卡。通过docker0网桥以及iptables nat表配置与宿主机通信，此模式会为每一个容器分配Network Namespace、设置IP等，并将一个主机上的 Docker 容器连接到一个虚拟网桥上。

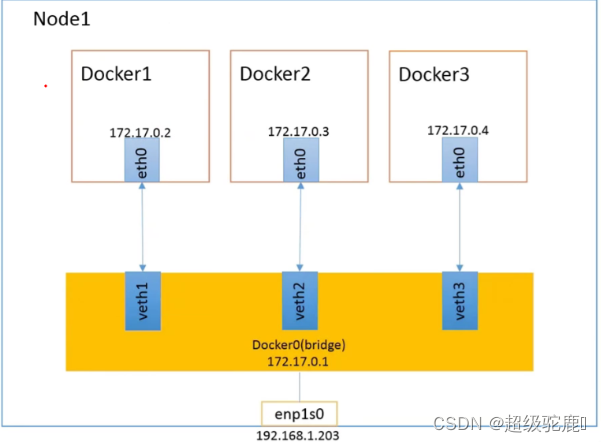

• 当Docker进程启动时，会在主机上创建一个名为docker0的虚拟网桥，此主机上启动的Docker容器会连接到这个虚拟网桥上。虚拟网桥的工作方式和物理交换机类似，这样主机上的所有容器就通过交换机连在了一个二层网络中。
• 从docker0子网中分配一个IP给容器使用，并设置docker0的IP地址为容器的默认网关。在主机上创建一对虚拟网卡veth pair设备。 veth设备总是成对出现的，它们组成了一个数据的通道，数据从一个设备进入，就会从另一个设备出来。因此，veth设备常用来连接两个网络设备。
• Docker将 veth pair 设备的一端放在新创建的容器中，并命名为 eth0（容器的网卡），另一端放在主机中， 以 veth* 这样类似的名字命名， 并将这个网络设备加入到 docker0 网桥中。可以通过 brctl show 命令查看。
• 使用 docker run -p 时，docker实际是在iptables做了DNAT规则，实现端口转发功能。可以使用iptables -t nat -vnL 查看。

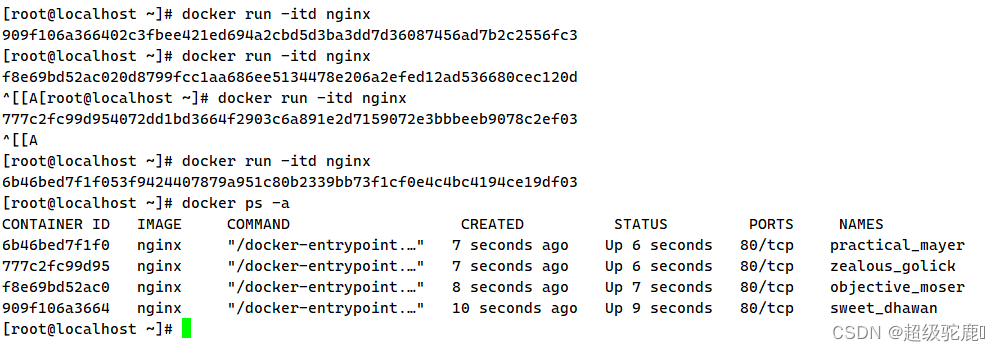

1、每一个容器的IP和端口号都不一样

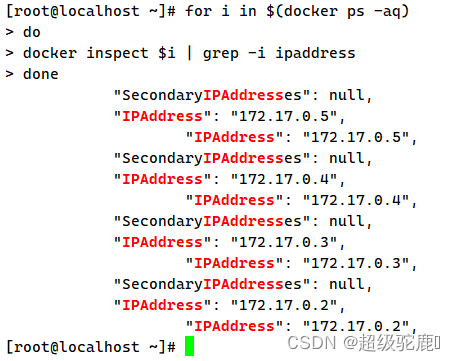

利用for循环查看每个容器的ip

⑤自定义网络

1、创建自定义网络

docker network create --subnet=172.18.0.0/16 --opt "com.docker.network.bridge.name"="docker1"  mynetwork

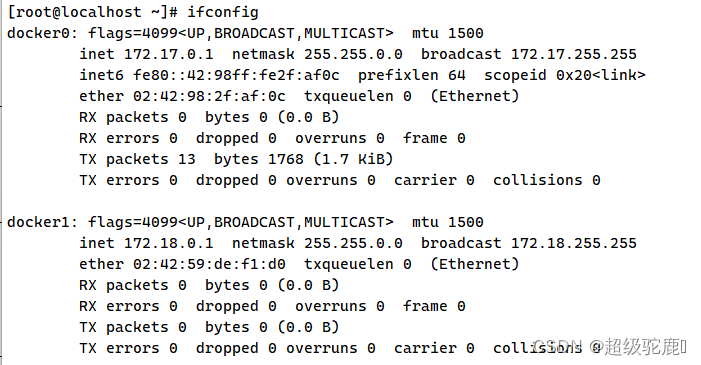

• docker1 为执行 ifconfig -a 命令时，显示的网卡名，如果不使用 --opt 参数指定此名称，那你在使用 ifconfig -a 命令查看网络信息时，看到的是类似 br-110eb56a0b22 这样的名字
• mynetwork 为执行 docker network list 命令时，显示的bridge网络模式名称。

2、创建自定义的容器

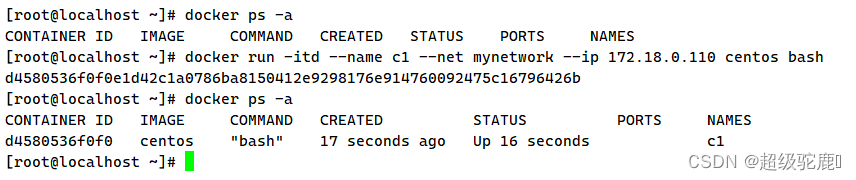

docker run -itd --name c1 --net mynetwork --ip 172.18.0.110 centos bash

docker inspect c1 #查看容器详细信息

三、资源控制

• Docker 通过 Cgroup 来控制容器使用的资源配额，包括 CPU、内存、磁盘三大方面， 基本覆盖了常见的资源配额和使用量控制。
• Cgroup 是 ControlGroups 的缩写，是 Linux 内核提供的一种可以限制、记录、隔离进程组所使用的物理资源(如 CPU、内存、磁盘 IO 等等) 的机制，被 LXC、docker 等很多项目用于实现进程资源控制。Cgroup 本身是提供将进程进行分组化管理的功能和接口的基础结构，I/O 或内存的分配控制等具体的资源管理是通过该功能来实现的。

Ⅰ、CPU资源控制

1、设置CPU使用率上限

Linux通过CFS（Completely Fair Scheduler，完全公平调度器）来调度各个进程对CPU的使用。CFS默认的调度周期是100ms。
我们可以设置每个容器进程的调度周期，以及在这个周期内各个容器最多能使用多少 CPU 时间。

使用 --cpu-period 即可设置调度周期，使用 --cpu-quota 即可设置在每个周期内容器能使用的CPU时间。两者可以配合使用。
CFS 周期的有效范围是 1ms ~ 1s，对应的 --cpu-period 的数值范围是 1000 ~ 1000000。
而容器的 CPU 配额必须不小于 1ms，即 --cpu-quota 的值必须 >= 1000。

docker run -itd --name test5 centos:7 /bin/bash

docker ps -a
CONTAINER ID   IMAGE      COMMAND       CREATED      STATUS       PORTS     NAMES
3ed82355f811   centos:7   "/bin/bash"   5 days ago   Up 6 hours             test5

cd /sys/fs/cgroup/cpu/docker/3ed82355f81151c4568aaa6e7bc60ba6984201c119125360924bf7dfd6eaa42b/
cat cpu.cfs_quota_us
-1

cat cpu.cfs_period_us
100000

• cpu.cfs_period_us：cpu分配的周期(微秒，所以文件名中用 us 表示），默认为100000。
• cpu.cfs_quota_us：表示该cgroups限制占用的时间（微秒），默认为-1，表示不限制。 如果设为50000，表示占用50000/100000=50%的CPU。

#进行CPU压力测试
docker exec -it 3ed82355f811 /bin/bash
vim /cpu.sh
#!/bin/bash
i=0
while true
do
let i++
done

chmod +x /cpu.sh
./cpu.sh

top					#可以看到这个脚本占了很多的cpu资源

#设置50%的比例分配CPU使用时间上限
docker run -itd --name test6 --cpu-quota 50000 centos:7 /bin/bash	#可以重新创建一个容器并设置限额
或者
cd /sys/fs/cgroup/cpu/docker/3ed82355f81151c4568aaa6e7bc60ba6984201c119125360924bf7dfd6eaa42b/
echo 50000 > cpu.cfs_quota_us
docker exec -it 3ed82355f811 /bin/bash
./cpu.sh

top					#可以看到cpu占用率接近50%，cgroups对cpu的控制起了效果

#在多核情况下，如果允许容器进程完全占用两个 CPU， 则可以将 cpu-period 设置为 100000（ 即 0.1 秒）， cpu-quota设置为 200000（0.2 秒）。

2、设置CPU资源占用比（设置多个容器时才有效）
Docker 通过 --cpu-shares 指定 CPU 份额，默认值为1024，值为1024的倍数。

#创建两个容器为 c1 和 c2，若只有这两个容器，设置容器的权重，使得c1和c2的CPU资源占比为1/3和2/3。
docker run -itd --name c1 --cpu-shares 512 centos:7
docker run -itd --name c2 --cpu-shares 1024 centos:7

#分别进入容器，进行压力测试
yum install -y epel-release
yum install -y stress
stress -c 4				#产生四个进程，每个进程都反复不停的计算随机数的平方根

#查看容器运行状态（动态更新）
docker stats
CONTAINER ID   NAME             CPU %     MEM USAGE / LIMIT     MEM %     NET I/O          BLOCK I/O         PIDS
c3ee18e65852   c2               66.50%    5.5MiB / 976.3MiB     0.56%     20.4MB / 265kB   115MB / 14.2MB    4
bb02d3b345d8   c1               32.68%    2.625MiB / 976.3MiB   0.27%     20.4MB / 325kB   191MB / 12.7MB    4

3、设置容器绑定指定的CPU

#先分配虚拟机4个CPU核数
docker run -itd --name test7 --cpuset-cpus 1,3 centos:7 /bin/bash

#进入容器，进行压力测试
yum install -y epel-release
yum install stress -y
stress -c 4

#退出容器，执行 top 命令再按 1 查看CPU使用情况。

Ⅱ、对内存使用的限制

//-m(--memory=) 选项用于限制容器可以使用的最大内存
docker run -itd --name test8 -m 512m centos:7 /bin/bash

docker stats

• 限制可用的 swap 大小， --memory-swap
  强调一下，–memory-swap 是必须要与 --memory 一起使用的。

• 正常情况下，–memory-swap 的值包含容器可用内存和可用 swap。
  所以 -m 300m --memory-swap=1g 的含义为：容器可以使用 300M 的物理内存，并且可以使用 700M（1G - 300）的 swap。
  如果 --memory-swap 设置为 0 或者 不设置，则容器可以使用的 swap 大小为 -m 值的两倍。

• 如果 --memory-swap 的值和 -m 值相同，则容器不能使用 swap。
  如果 --memory-swap 值为 -1，它表示容器程序使用的内存受限，而可以使用的 swap 空间使用不受限制（宿主机有多少 swap 容器就可以使用多少）

Ⅲ、对磁盘IO配额控制（blkio）的限制

–device-read-bps：限制某个设备上的读速度bps（数据量），单位可以是kb、mb(M)或者gb。

例：docker run -itd --name test9 --device-read-bps /dev/sda:1M  centos:7 /bin/bash

--device-write-bps ： 限制某个设备上的写速度bps（数据量），单位可以是kb、mb(M)或者gb。
例：docker run -itd --name test10 --device-write-bps /dev/sda:1mb centos:7 /bin/bash

--device-read-iops ：限制读某个设备的iops（次数）

--device-write-iops ：限制写入某个设备的iops（次数）

#创建容器，并限制写速度
docker run -it --name test10 --device-write-bps /dev/sda:1mb centos:7 /bin/bash

#通过dd来验证写速度
dd if=/dev/zero of=test.out bs=1M count=10 oflag=direct				#添加oflag参数以规避掉文件系统cache
10+0 records in
10+0 records out
10485760 bytes (10 MB) copied, 10.0025 s, 1.0 MB/s


#清理docker占用的磁盘空间
docker system prune -a			#可以用于清理磁盘，删除关闭的容器、无用的数据卷和网络
