HX8358A AB /D 类切换,最高7V供电10W 输出功率,单通道音频功率放大器
概要
HX8358A是一款FM无干扰、带防破音AB/D类可切换、高效率、无滤波器的10W单声道音频功率放大器。超低的EMI非常适合应用于带FM功能的便携式设备中。
HX8358A的单端输入架构和极高的PSRR有效地提高了HX8358A对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得HX8358A成为便携式音频产品的最佳选择。
HX8358A具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HX8358A提供带散热片的ESOP8封装
特性
◆ AB类、D类切换功能
◆ 4种防破音可选，防破音压缩范围-10dB
◆ D类输出功率：
－10.5W (VDD=6.6V, RL =2Ω，THD+N=10%)
－5.5W (VDD=6.6V, RL =4Ω，THD+N=10%)
◆ AB类输出功率：
－10.4W (VDD=6.6V, RL =2Ω，THD+N=10%)
－5.4W (VDD=6.6V, RL =4Ω，THD+N=10%)
◆ 工作电压：2.5V to 7.0V（最高7.0V工作电压只表示芯片7V工作时芯片不会损坏，参数测试电压最高为6.6V）
◆ 低失真和低噪声
◆ 开启、关闭POP-click抑制功能
◆ 关断电流（<1uA）
◆ OCP、OTP、UVLO保护功能
应用
◆ 扩音器，语音播报器
◆ 便携式音箱 / 插卡音箱
◆ 蓝牙音箱 / USB音箱
典型应用电路图

引脚排列

管脚描述

推荐的工作条件

D类电气特性( Gain=23dB, RL =4Ω, T =25°C, 防破音关闭，除非特殊说明)


AB类电气特性( Gain=23dB, RL =4Ω, T =25°C, 除非特殊说明.)


电气特性(Ri=22KΩ，Ci=0.1uF，RL =4Ω , f=1KHZ T =25°C, 防破音模式1， 除非特殊说明.)

电气特性(Ri=22KΩ，Ci=0.1uF，RL =4Ω , f=1KHZ T =25°C, 防破音模式2， 除非特殊说明.)

电气特性(Ri=22KΩ，Ci=0.1uF，RL =4Ω , f=1KHZ T =25°C, 防破音模式3， 除非特殊说明.)

电气特性(Ri=22KΩ，Ci=0.1uF，RL =4Ω , f=1KHZ T =25°C, 防破音模式4， 除非特殊说明.)

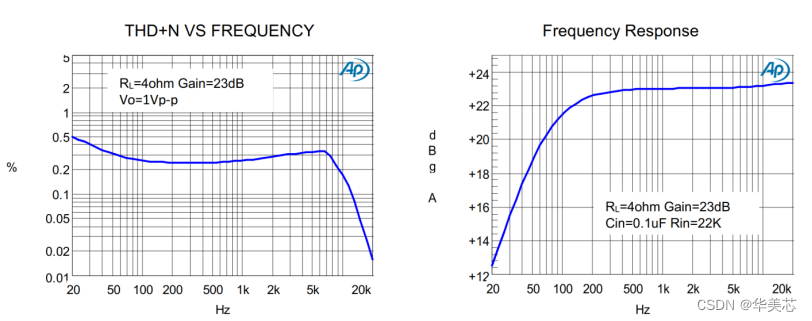

典型特征曲线 (D类工作模式，Gain=23dB, RL =4Ω, T =25°C, 除非特殊说明.)

典型特征曲线(AB类工作模式，Gain=23dB, RL =4Ω, T =25°C, 除非特殊说明.)

![在这里插入图片描述](https://img-blog.csdnimg.cn/d9adb12d59744532a2fc091f34c27b11.png)

应用信息


HX8358A封装说明
HX8358A为标准的ESOP8封装,管装出货，每管是100个
