一、电气火灾和爆炸的原因

电气火灾和爆炸在火灾、爆炸事故中占有很大的比例。如线路、电动机、开关等电气设备都可能引起火灾。变压器等带油电气设备除了可能发生火灾,还有爆炸的危险。造成电气火灾与爆炸的原因很多。除设备缺陷、安装不当等设计和施工方面的原因外,电流产生的热量和火花或电弧是引发火灾和爆炸事故的直接原因。为了防止电气火灾和爆炸,首先应了解电气火灾和爆炸的原因。电气线路、电动机油浸电力变压器、开关设备、电灯、电热设备等各类电气设备,由于其结构、运行各有特点,火灾和爆炸的危险性和原因也各不相同。

但总的来看,除设备缺陷、安装设计和施工不当等方面的原因外,在运行中,电流的热量和电流的火花或电弧是引起电气火灾和爆炸的直接原因电流通过导线会产生热量,一些有机械运动的电气设备,工作中由于轴承摩擦、电刷摩擦也会发热,使温度升高。一些电气设备由于漏磁、谐波等还会引起附加发热,使温度升高。此外。当电气设备绝缘质量降低时,通过绝缘材料的泄漏电流增加,也可能导致绝缘材料温度升高。一般来说,电气设备正常的发热是允许的。但如果电气设备运行不正常时,发热量增加,温度升高,在一定条件下可以引起火灾。

二、安科瑞多功能型电气火灾监控探测器

当电线由于机械损伤、年久失修而导致绝緣层老化破损、负荷大而发热使得绝緣层老化失效等原因,使得绝緣性能下降,导致电线与大地之间有不正常的电渏通过,这种现象就是漏电,也称为“剩余电流”。泄漏电流流入接地点处形成发热现象,当流入接地点周围有易燃物时,经长期高温累积作用便会产生燃烧现象从而引发火灾。ARCM系列电气火灾探测器可对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理,集成度髙,体积小巧,安装方便,防范因泄漏电流而导致的电气火灾。



1.概述

ARCM剩余电流式电气火灾监控探测器安装在0.4kV低压配电系统中，用于检测TN-C-S、TN-S及局部TT系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。

产品采用RS485总线进行通讯，可以与其他报警器、监控单元或监控主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身， 是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。

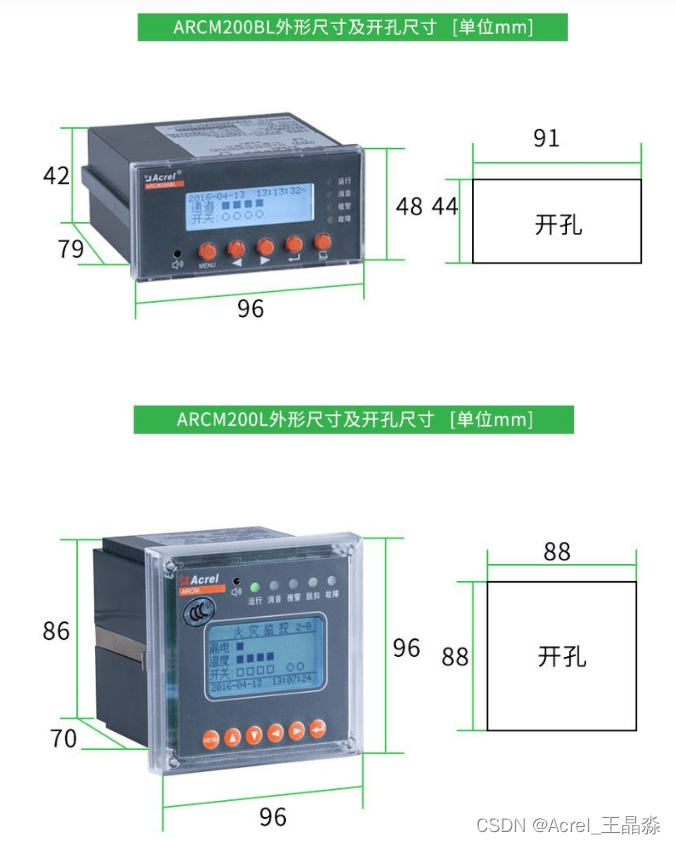

2、外形尺寸

 3、接线图

 4.功能应用

剩余电流监测

在线监测配电线路的剩余电流，当超过剩余电流报警设定值时，且持续时间超过延时设定值后，执行报警或者断开断路器的操作。可以根据线路正常漏电流的大小设定报警设定值I△n，在该值的设置上应遵循不小于被保护电气线路正常泄漏电流值的两倍，且不大于1000mA。对装设二级或多级剩余电流保护的场所，上一级的剩余电流报警设定值必须大于下一级的剩余电流报警设定值；并且上一级的延时要大于下一级的延时。

温度保护

通过温度传感器监测配电箱、线缆或线缆连接处的温度，超过温度动作设定值时，延时一定时间，执行报警或者断开断路器的操作。温度传感器的安装必须固定稳定，防止跌落造成线路短路。

过流保护

通过电流采样电路测量三相电流的真有效值，当测量值超过过流动作设定值，延时一定时间，执行报警或者断开断路器的操作。

过压保护

装置实时监测进线电压，当进线电压超过过压动作设定值后，延时一定时间，执行报警或者断开断路器的操作。

欠压保护

装置实时监测进线电压，当正常工作时，进线电压低于欠压动作设定值后，延时一定时间，执行报警或者断开断路器的操作。消防联动功能

当发生火灾时，消防联动系统发出指令，通过装置使断路器脱扣，强制切断非消防设备的电源。装置接收到消防联动信号时，将跟根据相应的动作设置做出相应的保护动作。

自检和消音功能

装置具备自检和消音功能，在没有故障或报警时，在“事件记录记录”界面下长时按住回车键进入自检状态，按消音组合键进入消音状态。

集中监控

集中监控计算机通过RS485，接受现场采集信号，发出报警信号及控制指令，及时断开故障线路。采用Modbus-RTU 协议通讯，通讯距离为1.2 公里，同一链路可监控32台装置。

报警复位（解除报警）

当发生报警时，可以按回车键来消除报警声音和复位继电器输出状态；如果在进行复位操作后未排除报警故障，装置将再次进入报警或脱扣状态。
