前言
随着昨天的串口通信的实例完成，今天开始延伸扩展一下串口通信控制LED的闪烁。
一、串口通信控制LED闪烁是什么？
可以在串口调试助手输入指令，让开发板根据这些指令执行一些任务，现在我们编写程序让开发板接收UART数据，然后根据数据内容控制LED的亮灭。
二、使用步骤

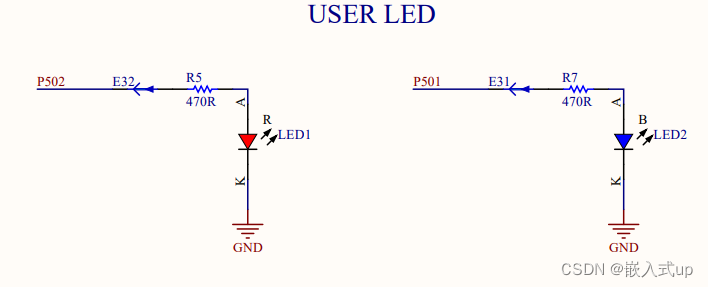

1.硬件图

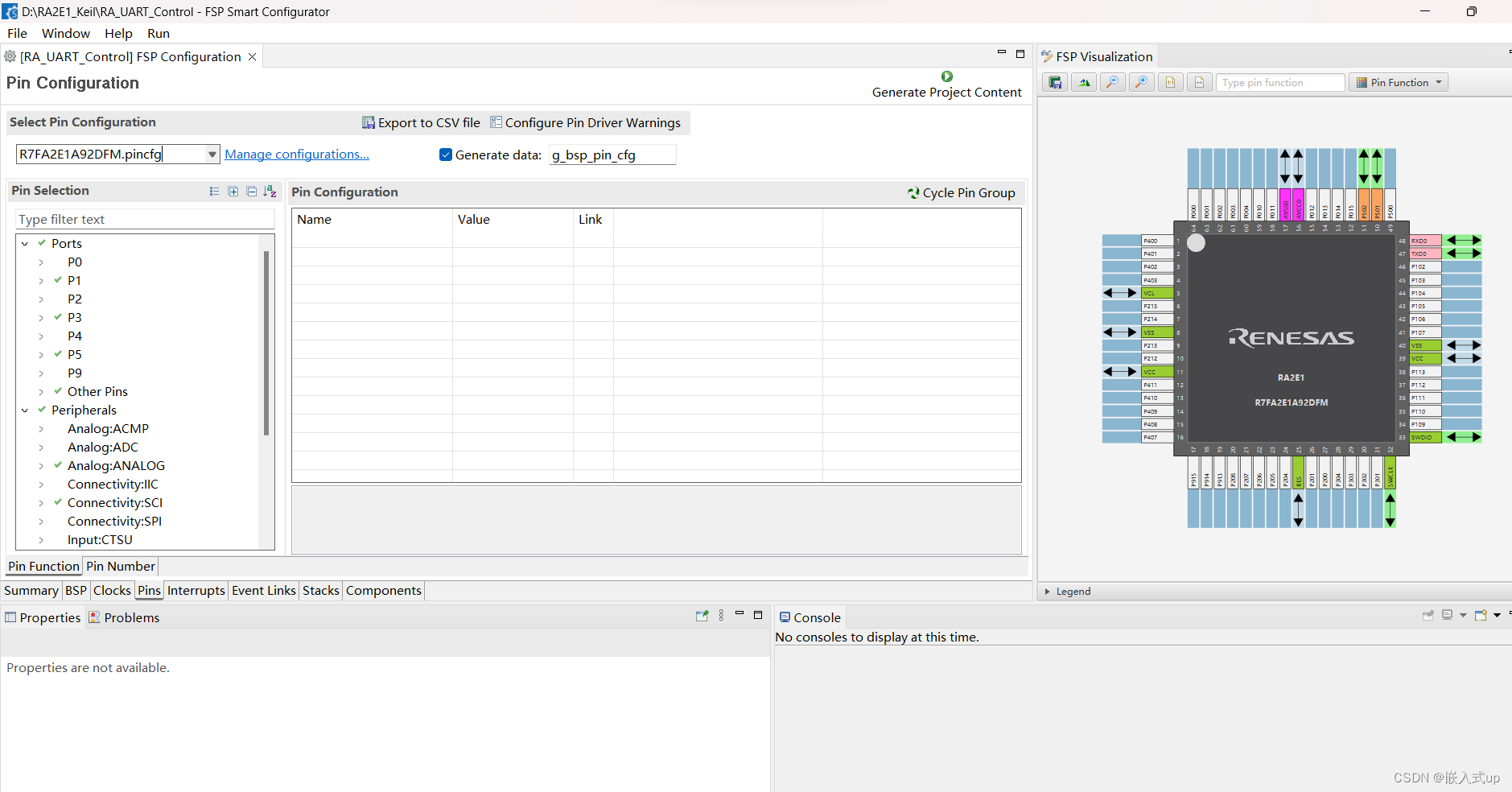

2.新建工程
对于 Keil 开发环境：
拷贝一份我们之前的 Keil 工程模板 “RA_UART”， 然后将工程文件夹重命名为 “RA_UART_Control”，并进入该文件夹里面双击 Keil 工程文件，打开该工程。
FSP 配置完全一致，因此我们省略掉这部分。
3.keil编程
#include "hal_data.h"
#include "stdio.h""
FSP_CPP_HEADER
void R_BSP_WarmStart(bsp_warm_start_event_t event);
FSP_CPP_FOOTER
/* LED引脚置低电平 LED灯亮 */
#define LED1_ON R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_05_PIN_01, BSP_IO_LEVEL_LOW)
#define LED2_ON R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_05_PIN_02, BSP_IO_LEVEL_LOW)
/* LED引脚置高电平 LED灯灭 */
#define LED1_OFF R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_05_PIN_01, BSP_IO_LEVEL_HIGH)
#define LED2_OFF R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_05_PIN_02, BSP_IO_LEVEL_HIGH)
/* 调试串口 UART0 初始化 */
void UART0_Init(void)
{
fsp_err_t err = FSP_SUCCESS;
err = R_SCI_UART_Open (&g_uart0_ctrl, &g_uart0_cfg);
assert(FSP_SUCCESS == err);
}
/* 发送完成标志 */
volatile bool uart_send_complete_flag = false;
/* 串口中断回调 */
void uart0_callback (uart_callback_args_t * p_args)
{
switch (p_args->event)
{
case UART_EVENT_RX_CHAR:
{
/* 根据字符指令控制RGB彩灯颜色 */
switch (p_args->data)
{
case '1':
LED1_ON;
break;
case '2':
LED2_ON;
break;
case '3':
LED1_OFF;
break;
case '4':
LED2_OFF;
break;
case '5':
LED1_ON; LED2_ON;
break;
case '6':
LED1_OFF; LED2_OFF;
break;
default:
break;
}
break;
}
case UART_EVENT_TX_COMPLETE:
{
uart_send_complete_flag = true;
break;
}
default:
break;
}
}
/* 重定向 printf 输出 */
#if defined __GNUC__ && !defined __clang__
int _write(int fd, char *pBuffer, int size); //防止编译警告
int _write(int fd, char *pBuffer, int size)
{
(void)fd;
R_SCI_UART_Write(&g_uart4_ctrl, (uint8_t *)pBuffer, (uint32_t)size);
while(uart_send_complete_flag == false);
uart_send_complete_flag = false;
return size;
}
#else
int fputc(int ch, FILE *f)
{
(void)f;
R_SCI_UART_Write(&g_uart0_ctrl, (uint8_t *)&ch, 1);
while(uart_send_complete_flag == false);
uart_send_complete_flag = false;
return ch;
}
#endif
/*******************************************************************************************************************//**
* main() is generated by the RA Configuration editor and is used to generate threads if an RTOS is used. This function
* is called by main() when no RTOS is used.
**********************************************************************************************************************/
void hal_entry(void) //相当于主函数 函数最终执行的地方
{
UART0_Init();
printf("这是一个串口控制 LED 例程\r\n");
printf("打开串口助手发送以下指令，控制 LED 的状态\r\n");
printf ("\t指令 ------ 状态\r\n ");
printf ("\t 1 ------ LED1_ON\r\n ");
printf ("\t 2 ------ LED2_ON\r\n ");
printf ("\t 3 ------ LED1_OFF\r\n ");
printf ("\t 4 ------ LED2_OFF\r\n ");
printf ("\t 5 ------ LED 全亮\r\n ");
printf ("\t 6 ------ LED 全灭\r\n ");
while(1){
}
/* TODO: add your own code here */
#if BSP_TZ_SECURE_BUILD
/* Enter non-secure code */
R_BSP_NonSecureEnter();
#endif
}视频效果：
RA2E1 串口通信控制led闪烁 全亮全灭
总结
串口通信很强，希望对大家有所帮助，博主也会不断进步。
