一、ELK介绍

ELK是Elasticsearch、Logstash、Kibana首字母大写缩写，后续加入了Beats（Beats是负责单一用途数据采集并推送给Logstash或Elasticsearch的轻量级产品），就更名为 Elastic Stack。

Elastic Stack技术栈的功能为，将系统、网络、应用系统日志等各种日志及相关数据进行收集、过滤、转换、然后进行集中存放并可用于实时检索、分析和展示。

Elasticsearch、Logstash 和 Kibana 这三个技术的组合是大数据领域中常用的的设计。一种很典型的MVC思想，模型持久层，视图层和控制层。Logstash担任控制层的角色，负责搜集和过滤数据。Elasticsearch担任数据持久层的角色，负责储存数据。而我们这章的主题Kibana担任视图层角色，拥有各种维度的查询和分析，并使用图形化的界面展示存放在Elasticsearch中的数据。

1.Elasticsearch

Elasticsearch是Elastic Stack核心的分布式搜索和分析引擎，是一个基于Lucene、分布式、通过Restful方式进行交互的近实时搜索平台框架。Elasticsearch为所有类型的数据提供近乎实时的搜索和分析。无论您是结构化文本还是非结构化文本，数字数据或地理空间数据，Elasticsearch都能以支持快速搜索的方式有效地对其进行存储和索引。

1.1 基本概念

Cluster 集群、Node节点、Index索引、Document文档、Shards & Replicas分片与副本等。

在这里插入图片描述

集群（cluster）：集群就是一个或多个节点组成。其中一个节点为主节点，这个节点是可以通过选举产生的，并提供跨节点的联合索引和搜索的功能。集群有一个唯一性标识的名字，每个节点是基于集群名字加入到其集群中的。因此，确保在不同环境中使用不同的聚群名字。
节点（node）：节点就是一台单一的服务器，单个ElasticSearch实例。是集群的一部分，存储数据并参与集群的索引和搜索功能。像集群一样，节点也是通过名字来标识，默认是在节点启动时随机分配的字符名。
索引（index）：索引是有相似属性的系列文档的集合，是Elasticsearch对逻辑数据的逻辑存储。可以把索引看成关系型数据库的表，索引的结构是为快速有效的全文索引准备的，特别是它不存储原始值。Elasticsearch可以把索引存放在一台机器或者分散在多台服务器上，每个索引有一或多个分片（shard），每个分片可以有多个副本（replica）。
文档（Document）：文档是存储信息的基本单元，可以被索引。文档是以JSON格式表现的。用关系型数据库来类比的话，一个文档相当于数据库
表中的一行记录。
分片(shards)：因为ES是个分布式的搜索引擎，所以索引通常都会分解成不同部分，而这些分布在不同节点的数据就是分片。ES自动管理和组织分片，并在必要的时候对分片数据进行再平衡分配，所以用户基本上不用担心分片的处理细节，一个分片默认最大文档数量是20亿。
副本（Replicas）：一个副本分片只是一个主分片的拷贝。ES默认为一个索引创建5个主分片, 并分别为其创建一个副本分片. 也就是说每个索引都由5个主分片成本, 而每个主分片都相应的有一个副本。

1.2 优势

分布式：横向扩展非常灵活；
全文检索：基于Lucene的强大的全文检索能力；
近实时搜索和分析：数据进入ES，可达到近实时搜索，还可进行聚合分析；
高可用：容错机制，自动发现新的或失败的节点，重组和重新平衡数据；
模式自由：ES的动态mapping机制可以自动检测数据的结构和类型，创建索引并使数据可搜索；
RESTful API：JSON + HTTP。

2. Logstash

Logstash是免费且开放的服务器端数据处理管道，能够从多个来源采集数据，转换数据，然后将数据发送到您最喜欢的“存储库”中。Logstash能够动态地采集、转换和传输数据，不受格式或复杂度的影响。利用Grok从非结构化数据中派生出结构，从IP地址解码出地理坐标，匿名化或排除敏感字段，并简化整体处理过程。

2.1 基本原理

Logstash分为三个步骤：inputs（必须的）→ filters（可选的）→ outputs（必须的），inputs生成时间，filters对其事件进行过滤和处理，outputs输出到输出端或者决定其存储在哪些组件里。inputs和outputs支持编码和解码。

2.2 四大组件

Shipper：发送事件（events）至LogStash；通常，远程代理端（agent）只需要运行这个组件即可；
Broker and Indexer：接收并索引化事件；broker起数据缓存的作用，通过这个缓存器可以提高Logstash shipper发送日志到Logstash indexer的速度，同时避免由于突然断电等导致的数据丢失。可以实现broker功能的还有很多软件，例如kafka等，Redis服务器是logstash官方推荐的broker。
Search and Storage：允许对事件进行搜索和存储；
Web Interface：基于Web的展示界面
正是由于以上组件在LogStash架构中可独立部署，才提供了更好的集群扩展性

2.3 主机分类

代理主机（agent host）
作为事件的传递者（shipper），将各种日志数据发送至中心主机；只需运行Logstash 代理（agent）程序；
中心主机（central host）
可运行包括中间转发器（Broker）、索引器（Indexer）、搜索和存储器（Search and Storage）、Web界面端（Web Interface）在内的各个组件，以实现对日志数据的接收、处理和存储。

2.4 主要功能

2.4.1 输入、过滤器和输出

Logstash 能够动态地采集、转换和传输数据，不受格式或复杂度的影响。利用 Grok 从非结构化数据中派生出结构，从 IP 地址解码出地理坐标，匿名化或排除敏感字段，并简化整体处理过程。

常见过滤器：

grok：解析并构造任意文本。Grok是目前Logstash中将非结构化日志数据解析为结构化和可查询内容的最佳方式。Logstash内置了120种模式，您很可能会找到满足您需求的模式！
mutate：对事件字段执行常规转换。您可以重命名，删除，替换和修改事件中的字段。
drop：完全删除事件，例如调试事件。
clone：制作事件的副本，可能添加或删除字段。
geoip：添加有关IP地址的地理位置的信息

2.4.2 采集各种样式、大小和来源的数据

数据往往以各种各样的形式，或分散或集中地存在于很多系统中。Logstash 支持各种输入选择，可以同时从众多常用来源捕捉事件。能够以连续的流式传输方式，轻松地从服务器的日志、指标、Web 应用、数据存储以及各种 AWS 服务采集数据。

常见的输入来源：

file：从文件系统上的文件读取，与UNIX命令非常相似 tail -0F
syslog：在已知端口上侦听syslog消息进行解析
redis：使用redis通道和redis列表从redis服务器读取。Redis通常用作集中式Logstash安装中的“代理”，该安装将Logstash事件从远程Logstash“托运人”排队。
Beats：处理 Beats发送的事件,beats包括filebeat、packetbeat、winlogbeat。

2.4.3 实时解析和转换数据

数据从源传输到存储库的过程中，Logstash 过滤器能够解析各个事件，识别已命名的字段以构建结构，并将它们转换成通用格式，以便进行更强大的分析和实现商业价值。

Logstash 能够动态地转换和解析数据，不受格式或复杂度的影响：

利用 Grok 从非结构化数据中派生出结构
从 IP 地址破译出地理坐标
将 PII 数据匿名化，完全排除敏感字段
简化整体处理，不受数据源、格式或架构的影响
使用丰富的过滤器库和功能多样的 Elastic Common Schema，可以实现无限丰富的可能。

2.4.4 选择存储库，导出数据

尽管 Elasticsearch 是我们的首选输出方向，能够为我们的搜索和分析带来无限可能，但它并非唯一选择。Logstash 提供众多输出选择，可以将数据发送到您要指定的地方，并且能够灵活地解锁众多下游用例。

常见的输出方向：

elasticsearch：将事件数据发送给Elasticsearch。如果您计划以高效，方便且易于查询的格式保存数据… Elasticsearch是您的最佳选择
file：将事件数据写入磁盘上的文件。
graphite：将事件数据发送到graphite，这是一种用于存储和绘制指标的流行开源工具。
statsd：将事件数据发送到statsd，这是一种“侦听统计信息，如计数器和定时器，通过UDP发送并将聚合发送到一个或多个可插入后端服务”的服务。

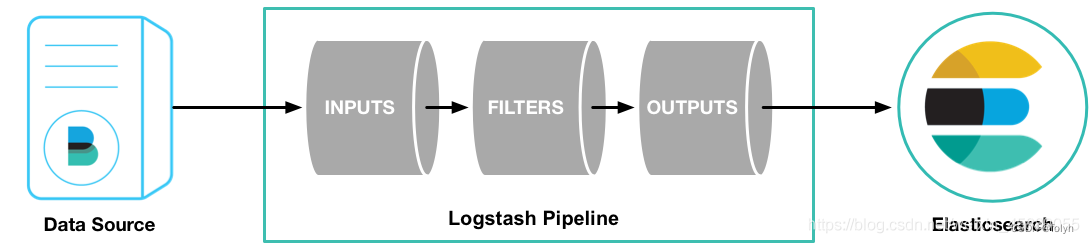

2.5 工作过程

在这里插入图片描述

Logstash的数据处理过程主要包括：Inputs,Filters,Outputs 三部分，另外在Inputs和Outputs中可以使用Codecs对数据格式进行处理。这四个部分均以插件形式存在，用户通过定义pipeline配置文件，设置需要使用的input,filter,output,codec插件，以实现特定的数据采集，数据处理，数据输出等功能

Inputs：用于从数据源获取数据，常见的插件如file, syslog, redis, beats 等
Filters：用于处理数据如格式转换，数据派生等，常见的插件如grok, mutate, drop, clone, geoip等
Outputs：用于数据输出，常见的插件如elastcisearch，file, graphite, statsd等
Codecs：Codecs(编码插件)不是一个单独的流程，而是在输入和输出等插件中用于数据转换的模块，用于对数据进行编码处理，常见的插件如json， multiline。

在这里插入图片描述

2.6 Logstash优缺点

可伸缩性
节拍应该在一组Logstash节点之间进行负载平衡。建议至少使用两个Logstash节点以实现高可用性。每个Logstash节点只部署一个Beats输入是很常见的，但每个Logstash节点也可以部署多个Beats输入，以便为不同的数据源公开独立的端点。
弹性
Logstash持久队列提供跨节点故障的保护。对于Logstash中的磁盘级弹性，确保磁盘冗余非常重要。对于内部部署，建议您配置RAID。在云或容器化环境中运行时，建议您使用具有反映数据SLA的复制策略的永久磁盘。
可过滤
对事件字段执行常规转换。您可以重命名，删除，替换和修改事件中的字段。
可扩展插件生态系统，提供超过200个插件，以及创建和贡献自己的灵活性。

Logstash缺点： Logstash耗资源较大，运行占用CPU和内存高。另外没有消息队列缓存，存在数据丢失隐患。

3. Beats（Filebeat）

Beats 是数据采集的得力工具。将 Beats 和您的容器一起置于服务器上，或者将 Beats 作为功能加以部署，然后便可在 Elasticsearch 中集中处理数据。Beats 能够采集符合 Elastic Common Schema (ECS) 要求的数据，如果希望拥有更加强大的处理能力，Beats 能够将数据转发至 Logstash 进行转换和解析后，Logstash再将处理后的数据发送给 Elasticsearch。

Beats是Elastic Stack技术栈中轻量级的数据采集产品，主要负责数据的转发和采集。 Beats家族包括以下几个成员：

3.1 Filebeat

filebeat是构建于beats之上的，应用于日志收集场景的实现，用来替代 Logstash Forwarder 的下一代 Logstash 收集器的部分功能，是为了更快速稳定轻量低耗地进行收集工作，它可以很方便地与 Logstash 还有直接与 Elasticsearch 进行对接。

在这里插入图片描述

3.1.1 特点：

健壮性，filebeat 异常中断重启后会继续上次停止的位置（通过${filebeat_home}\data\registry文件来记录日志的偏移量）；
智能调节传输速度，防止logstash、es 过载，Filebeat 使用压力敏感协议(backpressure-sensitive)来传输数据，在 logstash 忙的时候，Filebeat 会减慢读取-传输速度，一旦 logstash 恢复，则 Filebeat 恢复原来的速度。

3.1.2 工作原理

Filebeat是用于转发和集中日志数据的轻量级传送工具。Filebeat监视您指定的日志文件或位置，收集日志事件，并将它们转发到Elasticsearch或 Logstash进行索引。Filebeat的工作方式如下：启动Filebeat时，它将启动一个或多个输入，这些输入将在为日志数据指定的位置中查找。对于Filebeat所找到的每个日志，Filebeat都会启动收集器。每个收集器都读取单个日志以获取新内容，并将新日志数据发送到libbeat，libbeat将聚集事件，并将聚集的数据发送到为Filebeat配置的输出。

Logstash管道中的每个input阶段都在自己的线程中运行。将写事件输入到内存（默认）或磁盘上的中心队列。每个管道工作线程从该队列中取出一批事件，通过配置的filter处理该批事件，然后通过output输出到指定的组件存储。管道处理数据量的大小和管道工作线程的数量是可配置的。

3.1.3 logstash 和 beats的关系

beats并不是用来替代logstash的。beats只是用来优化logstash的，因为logstash是jvm跑的，资源消耗比较大，消耗的性能比较多。如果只是单纯的为了收集日志，使用logstash就有点大材小用了，另外有点浪费资源。而beats是轻量级的用来收集日志的。

而logstash更加专注一件事，那就是数据转换，格式化，过滤、分析等处理工作。比方说，日志数据是一行一行的非格式化的数据，想要存在elasticsearch就要有一定的结构。logstash就可以做这件事。

常用的日志采集方案中，大部分的做法就是通过filebeat将所有节点的日志进行采集，然后发送到消息队列redis或kafaka中，然后logstash去获取，利用filter功能过滤分析，然后存储到elasticsearch中，最后在 kibana 上呈现。

在这里插入图片描述

3.2 Metricbeat

Metricbeat 是一个轻量级的系统级性能指标监控工具。收集CPU，内存，磁盘等系统指标和 Redis，nginx等各种服务的指标。

3.3 Packetbeat

Packetbeat 是一个轻量级的网络数据包分析工具。Packetbeat可以通过抓包分析应用程序的网络交互。并且将抓到的数据发送到 Logstash 或者Elasticsearch。

3.4 Winlogbeat

Winlogbeat 是一个轻量级的 Windows 事件日志收集工具。将 Windows 事件发送到 Elasticsearc h或者Logstash

3.5 Heartbeat

Heartbeat 是一个心跳检测工具，主要监控服务的可用性。

3.6 Auditbeat

轻量型审计日志采集器。收集主机审计框架的数据，监控文件完整性。Auditbeat 实时采集这些事件，然后发送到 Elastic Stack 其他部分做进一步分析。

3.7 Functionbeat

面向云端数据的无服务器采集器。在作为一项功能部署在云服务提供商的功能即服务 (FaaS) 平台上后，Functionbeat 即能收集、传送并监测来自云服务的相关数据。

4.Kibana

Kibana是一个开源的分析与可视化平台，设计出来用于和Elasticsearch一起使用的。你可以用kibana搜索、查看、交互存放在Elasticsearch索引里的数据，使用各种不同的图表、表格、地图等，直观的展示数据，从而达到高级的数据分析与可视化的目的。

主要功能：

Elasticsearch无缝之集成

Kibana架构为Elasticsearch定制，可以将任何结构化和非结构化数据加入Elasticsearch索引。Kibana还充分利用了Elasticsearch强大的搜索和分析功能。

整合数据

Kibana能够更好地处理海量数据，并据此创建柱形图、折线图、散点图、直方图、饼图和地图。

复杂数据分析

Kibana提升了Elasticsearch分析能力，能够更加智能地分析数据，执行数学转换并且根据要求对数据切割分块。

接口灵活，分享更容易

使用Kibana可以更加方便地创建、保存、分享数据，并将可视化数据快速交流。

配置简单

Kibana的配置和启用非常简单，用户体验非常友好。Kibana 4自带Web服务器，可以快速启动运行。

可视化多数据源

Kibana可以非常方便地把来自Logstash、ES-Hadoop、Beats或第三方技术的数据整合到Elasticsearch，支持的第三方技术包括Apache Flume、Fluentd等。

简单数据导出

Kibana可以方便地导出感兴趣的数据，与其它数据集合并融合后快速建模分析，发现新结果。

与Elasticsearch REST API实现可视化交互

5.为什么要使用ELK

5.1 传统日志系统

日志主要包括系统日志、应用程序日志和安全日志。系统运维和开发人员可以通过日志了解服务器软硬件信息、检查配置过程中的错误及错误发生的原因。经常分析日志可以了解服务器的负荷，性能安全性，从而及时采取措施纠正错误。

往往单台机器的日志我们使用grep、awk等工具就能基本实现简单分析，但是当日志被分散的储存不同的设备上。如果你管理数十上百台服务器，你还在使用依次登录每台机器的传统方法查阅日志。这样是不是感觉很繁琐和效率低下。当务之急我们使用集中化的日志管理，例如：开源的Syslog，将所有服务器上的日志收集汇总。集中化管理日志后，日志的统计和检索又成为一件比较麻烦的事情，一般我们使用grep、awk和wc等Linux命令能实现检索和统计，但是对于要求更高的查询、排序和统计等要求和庞大的机器数量依然使用这样的方法难免有点力不从心。

一般大型系统是一个分布式部署的架构，不同的服务模块部署在不同的服务器上，问题出现时，大部分情况需要根据问题暴露的关键信息，定位到具体的服务器和服务模块，构建一套集中式日志系统，可以提高定位问题的效率。

5.2 完整日志系统基本特征

收集：能够采集多种来源的日志数据
传输：能够稳定的把日志数据解析过滤并传输到存储系统
存储：存储日志数据
分析：支持UI分析
警告：能够提供错误报告，监控机制

5.3 ELK工作流程

一般都是在需要收集日志的所有服务上部署logstash，作为logstash shipper用于监控并收集、过滤日志，接着，将过滤后的日志发送给Broker，然后，Logstash Indexer将存放在Broker中的数据再写入Elasticsearch，Elasticsearch对这些数据创建索引，最后由Kibana对其进行各种分析并以图表的形式展示。

在这里插入图片描述

有些时候，如果收集的日志量较大，为了保证日志收集的性能和数据的完整性，logstash shipper和logstash indexer之间的缓冲器（Broker）也经常采用kafka来实现。

6.ELK常见架构

6.1 Logstash+ Elasticsearch + Kibana模式

在这里插入图片描述

此架构主要是将Logstash部署在各个节点上搜集相关日志、数据，并经过分析、过滤后发送给远端服务器上的Elasticsearch进行存储。Elasticsearch再将数据以分片的形式压缩存储，并提供多种API供用户查询、操作。用户可以通过Kibana Web直观的对日志进行查询，并根据需求生成数据报表。

此架构的优点是搭建简单，易于上手。缺点是Logstash消耗系统资源比较大，运行时占用CPU和内存资源较高。另外，由于没有消息队列缓存，可能存在数据丢失的风险。此架构建议供初学者或数据量小的环境使用。

6.2 Filebeat+Kafka + Logstash + Elasticsearch + Kibana模式

在这里插入图片描述

此架构主要特点是引入了消息队列机制，位于各个节点上的Logstash Agent（一级Logstash，主要用来传输数据）先将数据传递给消息队列（常见的有Kafka、Redis等），接着，Logstash server（二级Logstash，主要用来拉取消息队列数据，过滤并分析数据）将格式化的数据传递给Elasticsearch进行存储。最后，由Kibana将日志和数据呈现给用户。由于引入了Kafka（或者Redis）缓存机制，即使远端Logstash server因故障停止运行，数据也不会丢失，因为数据已经被存储下来了。

这种架构适合于较大集群、数据量一般的应用环境，但由于二级Logstash要分析处理大量数据，同时Elasticsearch也要存储和索引大量数据，因此它们的负荷会比较重，解决的方法是将它们配置为集群模式，以分担负载。

此架构的优点在于引入了消息队列机制，均衡了网络传输，从而降低了网络闭塞尤其是丢失数据的可能性，但依然存在Logstash占用系统资源过多的问题，在海量数据应用场景下，可能会出现性能瓶颈。

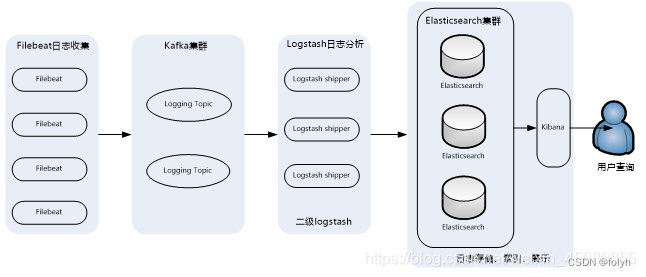

6.3 ELK集群

在这里插入图片描述

这个架构是在上面第二个架构基础上改进而来的，主要是将前端收集数据的Logstash Agent换成了filebeat，消息队列使用了kafka集群，然后将Logstash和Elasticsearch都通过集群模式进行构建，此架构适合大型集群、海量数据的业务场景，它通过将前端Logstash Agent替换成filebeat，有效降低了收集日志对业务系统资源的消耗。同时，消息队列使用kafka集群架构，有效保障了收集数据的安全性和稳定性，而后端Logstash和Elasticsearch均采用集群模式搭建，从整体上提高了ELK系统的高效性、扩展性和吞吐量。
