mars3d在vue3.0生态上开发了两个gis相关开源项目 mars3d-vue-example 和 mars3d-vue-project，在这两个项目中widget都是非常重要的一个模块。通过widget可以在复杂的场景下非常清晰的管理功能模块之间的互斥关系，管理内存，完成不同的功能模块之间的解耦，并且可以实现功能模块之间的交互。下面就来介绍一下，widget模块的使用。
前置依赖： 使用widget模块，则必须依赖vuex，通过vuex实现widget管理、交互等。

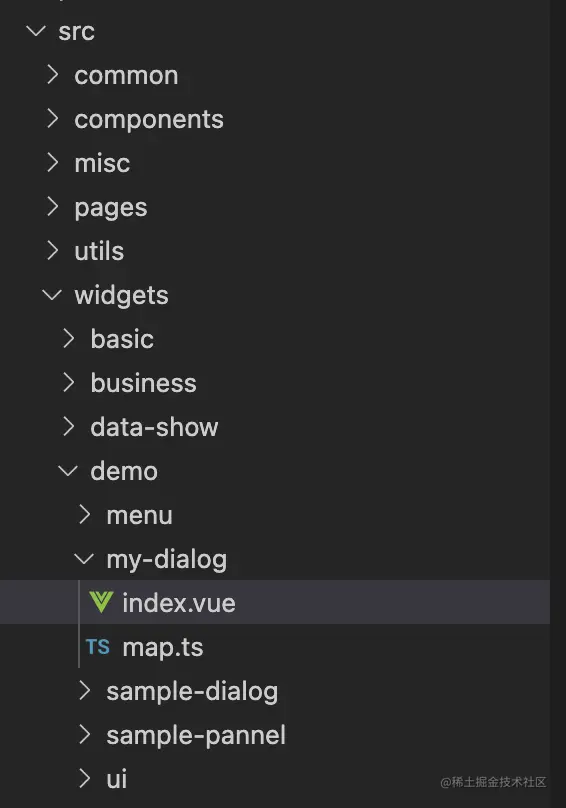

widget相关的代码一般会被放置在src/widgets目录下，按照功能或者业务来新建子目录管理widget代码，一般每个目录下的 index.vue 就是此widget的入口，通常也会包括一个map.ts文件用于编写地图相关代码。在某些特殊的场景下，也会将多个vue文件放置在同一个widget目录下，方便共享map.ts的命名空间，后面会针对这些特殊场景具体介绍。下面是一个标准的widget目录位置和结构
创建好widget之后，下面就应该来配置widget，标准写法是在入口main.ts 同级新建widget-store.ts 文件，下面这个示例演示了这个文件的基本结构和一个widget的配置
import { defineAsyncComponent, markRaw } from"vue"import { WidgetState } from"@mars/common/store/widget"import { StoreOptions } from"vuex"conststore: StoreOptions<WidgetState> = {
state: {
// 自定义widget的默认值defaultOption: {},
// widgets 配置列表widgets: [
{
// required widget使用的异步组件component: markRaw(defineAsyncComponent(() =>import("@mars/widgets/demo/menu/index.vue"))),
// required widget的唯一标识name: "menu",
// 是否可以被自动关闭 default trueautoDisable: false,
// 此widget打开时，是否自动关闭其他可关闭的widget default truedisableOther: false,
/*
* widget分组, widget打开时会强制关闭所有同组的其他widget
* 优先级高于 disableOther autoDisable
*/group: "demo"
}
],
// 默认打开的widgetopenAtStart: ["menu"]
}
}
exportdefault store
复制代码WidgetState接口定义如下
// 为 store state 声明类型exportinterfaceDefaultOption {
autoDisable?: boolean
disableOther?: boolean | string[]
group?: string// group相同的widget一定是互斥的
meta?: any// 额外参数 不会在每次关闭后清除
}
exportinterfaceWidget {
name: string// 唯一标识
key?: string// 作为vue diff 环节的key，用于控制组件重载
component?: any// widget关联的异步组件
autoDisable?: boolean// 是否能够被自动关闭
disableOther?: boolean | string[] // 是否自动关闭其他widget,或通过数组指定需要被关闭的widget
group?: string// group相同的widget一定是互斥的
visible?: boolean// 显示隐藏
data?: any// 额外传参 会在每次关闭后清除
meta?: any// 额外参数 不会在每次关闭后清除
}
exportinterfaceWidgetState {
widgets: Widget[] // widget具体配置openAtStart: string[] // 默认加载的widget
defaultOption?: DefaultOption// 支持配置默认参数
}
复制代码还需要在main.ts中初始化配置
import { createApp } from"vue"importApplicationfrom"./App.vue"import { injectState, key } from"@mars/common/store/widget"import { store as testStore, key as testKey } from"@mars/common/store/test"import store from"./widget-store"const app = createApp(Application)
// 此处传入key是为了让widget的store有自己的独立命名空间，不影响项目中的其他store
app.use(injectState(store), key)
// 项目中的其他store
app.use(testStore, testKey)
app.mount("#app")
复制代码完成上述配置工作之后，就可以编写具体的widget代码了，widget本身其实就是一个vue组件，原则上只负责ui相关的展示和逻辑，地图相关的代码新建map.ts文件进行逻辑上的解耦，widget提供了api来完成组件和map的交互。下面是一个标准的 widget组件的基本结构。
<template><mars-buttonclass="small-btn" @click="onDraw">绘制</mars-button></template><scriptsetuplang="ts">import { onUnmounted, ref } from"vue"import useLifecycle from"@mars/common/uses/use-lifecycle"import * as mapWork from"./map"// 激活map.ts生命周期useLifecycle(mapWork)
constonClick = () => {
// 调用 map.ts 中的方法
mapWork.onDraw()
}
// 监听 map.ts 中抛出的事件，基于 mars3d.BaseClass 类实现
mapWork.eventTarget.on("drawExtent", function (event: any) {
// 此处用于处理事件console.log(event)
})
onUnmounted(() => {
// 销毁操作
})
</script><stylelang="less"></style>复制代码上面代码中的 useLifecycle 是一个比较重要的api，他接受map.ts 的导出模块作为参数，建立了vue和map.ts生命周期的关联。可用的map.ts 可用的生命周期为 onMounted 和 onUnmounted，map.ts 标准结构如下。
import * as mars3d from"mars3d"letmap: mars3d.Map// 地图对象// 事件对象，用于抛出事件给vueexportconst eventTarget = new mars3d.BaseClass()
// 初始化当前业务exportfunctiononMounted(mapInstance: mars3d.Map): void {
map = mapInstance // 记录map
}
// 释放当前业务exportfunctiononUnmounted(): void {
map.graphicLayer.clear()
eventTarget = null
map = null
}
// 绘制矩形（演示map.js与index.vue的交互）exportfunctiononDraw(): void {
map.graphicLayer.clear()
// 绘制矩形
map.graphicLayer.startDraw({
type: "rectangle",
style: {
fill: true,
color: "rgba(255,255,0,0.2)",
outline: true,
outlineWidth: 2,
outlineColor: "rgba(255,255,0,1)"
},
success: function (graphic: mars3d.graphic.RectangleEntity) {
const rectangle = graphic.getRectangle({ isFormat: true })
// 抛出事件可以在vue中进行监听
eventTarget.fire("drawExtent", { extent: JSON.stringify(rectangle) })
}
})
}
复制代码到此我们就初步了解了widget的使用，继续来看一下widget在各种不同的场景下的使用。具体包括和marsui搭配使用、参数配置、动态传参、api、多个根组件场景的处理、widget间的动态交互等。
在学习具体业务场景的使用之前，要先明确一个概念，widget本身并不会负责ui方面的任何事情，总体来说，widget只做了三件事，1. 对ui部分和map部分进行解耦，关联生命周期。2. 对widget各种行为的封装，通过简单的配置和api，完成widget各种交互。 3. 支持对prop的配置和动态修改。当widget的这些特性结合到marsui中的pannel或者dialog使用时，就能够轻松的应对一些复杂场景。
搭配marsui使用
widget的入口是一个vue单文件组件，在这个组件的模板中我们可以写任何的html或者没有html，在gis的场景中经常需要一些操作面板，这些就可以在组件的模板中来编写这些代码，这个时候又免不了需要去封装一些组件，幸运的是mars-ui恰好解决了这个问题。在火星科技的vue项目中，mars-dialog 和 mars-pannel 通常都会搭配widget一起使用来实现这种操作面板的场景。下面是一个简单的示例
<template><!-- 这是一个宽 370px 位于左上角的固定面板 --><mars-pannelwidth="370"left="10"top="10"><a-space><mars-button>按钮1</mars-button><mars-button>按钮2</mars-button><mars-button>按钮3</mars-button></a-space></mars-pannel></template><template><!-- 这是一个宽 370px 位于左上角的可移动可缩放的面板 --><mars-dialogwidth="370"left="10"top="10"><a-space><mars-button>按钮1</mars-button><mars-button>按钮2</mars-button><mars-button>按钮3</mars-button></a-space></mars-dialog></template>复制代码有一个细节，上面的示例并没有去传入visible参数，那么pannel或者dialog是如何显示的呢，这里就涉及到组件的属性继承。widget已经在外部传入了visible属性，因为两个示例都只存在一个根组件，所以就自动继承的visible属性。我们也可以手动的进行属性继承，后面会这对这种场景具体分析。
参数配置
WidgetState 接口定义了widget相关的配置参数，具体可参考上一篇文档，(下文中提到的defaultOption、 meta、data等概念也请参看上一篇文档)。这里主要来介绍一下在widget中对ui控件的一些配置。首先在defaultOption中可以为所有的widget配置prop，写法如下:
//widget-store.ts//这里配置的参数会被合并到所有组件的prop中，组件中的相同属性将会被覆盖defaultOption: {
meta: {
props: {
top:50,
bottom:50,
left:50
}
}
}
复制代码除了defaultOption 也可以在每一个widget配置中传入自己的个性化参数，写法如下：
// widget-store.ts
// 这里配置的参数会被合并到本组件的prop中，组件和defaultOption中的相同属性都将会被覆盖
{
component: markRaw(defineAsyncComponent(() => import("your-widget.vue"))),
name: "your-widget",
meta: {
props: {
top: 50,
bottom: 50,
left: 50
}
}
}
复制代码以上都是通过配置的方式来设置组件的prop值，widget还支持通过动态调用的方式，进行prop的设置：
import { useWidget } from"@mars/common/store/widget"const { activate, disable, getWidget } = useWidget()
// 激活 your-widgetactivate({
name: "your-widget",
data: {
// 为这个组件设置prop，此处属性的优先级，高于所有配置中的属性
props: {
top: 50,
bottom: 50,
left: 50
}
}
})
})
复制代码API
上面的示例中用到了 activate 这个api，用来激活widget并传递data，他通过useWidget 函数导出，useWidget提供了多个api来操作widget。
exportconstuseWidget: () => {
// 本页面widget配置数组widgets: ComputedRef<Widget[]>
// 默认开启的widgetopenAtStart: ComputedRef<string[]>
// 获取指定的widgetgetWidget: (name: string) =>Widget// 出发对应widget的onUpdateupdateWidget: (name: string, ...args: any[]) => viod
// 获取widget的当前激活状态isActivate: (name: string) =>boolean// 激活指定 widget模块activate: (widget: string | Widget, reload = true) =>void// 释放指定的widgetdisable: (name: string) =>void// 关闭释放所有widget ，hasAll传true值强制释放所有widget(默认autoDisable为false的widet不会释放)disableAll: (hasAll?: boolean) =>void
}
复制代码多个根组件的场景，假设一个widget的组件像下面这样。
<template><mars-pannel:width="305"left="15"top="170"bottom="40"></mars-pannel><mars-pannel:width="340"right="10"top="10"bottom="40"></mars-pannel></template>复制代码此时会发现，这个widget激活之后无法在页面中显示，这是因为这里有两个根组件，此时vue无法自动继承prop，所以需要我们手动的来完成这个继承的操作，所以需要改成下面这样。
<template><mars-pannel:width="305"left="15"top="170"bottom="40"v-bind="attrs"></mars-pannel><mars-pannel:width="340"right="10"top="10"bottom="40"v-bind="attrs"></mars-pannel></template><scriptsetuplang="ts">import { useAttrs } from"vue"const attrs = useAttrs()
</script>复制代码这种方式就可以实现具有多个面板的widget，我们也可以根据自身的需求来确定让哪些面板来继承外部的props。甚至在只有一个面板时我们也可以对外部的props做一些自定义的处理。只需要再加上inheritAttrs: false 来禁用继承。
// 这里禁用了属性继承，并且将内联的prop优先级提升到最高。
<template><mars-pannelv-bind="attrs":width="305"left="15"top="170"bottom="40"></mars-pannel></template><scriptsetuplang="ts">import { useAttrs } from"vue"const attrs = useAttrs()
</script><scriptlang="ts">exportdefault {
inheritAttrs: false
}
</script>复制代码widget间的交互
一些复杂的场景中可能会需要两个widget之间有一些数据的传递，这里是通过updateWidget来实现的。
// widget1
<template><mars-pannelwidth="370"left="10"top="10"><mars-button @click="change">按钮1</mars-button></mars-pannel></template><scriptsetuplang="ts">import { useWidget } from"@mars/common/store/widget"const { updateWidget } = useWidget()
constchange = () => {
updateWidget("widget2", {
/* 传递参数，这里的参数将会被处理成响应式数据，如果需要传递复杂对象，请使用markRaw */
})
}
</script>复制代码// widget2
<scriptsetuplang="ts">import { useWidget } from"@mars/common/store/widget"const { getWidget } = useWidget()
const widget = getWidget("widget2") // 获取自身的widget
widget.onUpdate((...args: any[]) => {
// 监听 updateWidget 的调用console.log(...args)
})
</script>复制代码接下来就针对实际需求看一下widget本身的代码是如何编写的。我们将一起来完成一个widget的编写，其中会介绍到我们在开发项目时会用到的一些技巧以及遵循的规范。由于gis项目本身的特殊性，如果不想后续当业务变的复杂之后造成一些难以排查的bug或者性能问题，最好也和我们一样遵循这些简单的规范。

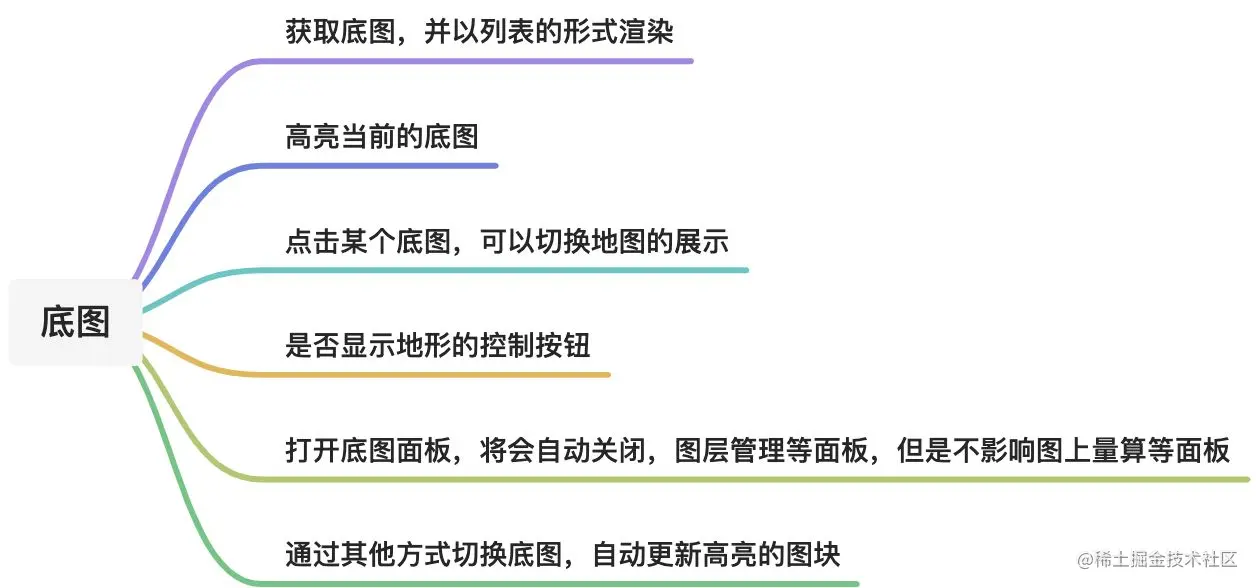

功能：我们接下来要实现的是底图切换的面板，具体功能如下图
下面我们来一步步的实现
创建文件
我们在widgets目录下新建一个目录 src/widgets/basic/manage-basemap 这里我们要求widget都统一存放在widgets下。然后创建 index.vue文件作为入口。由于将要实现的功能，包括一些地图相关的操作，所以我们还需要创建 map.ts 文件用于编写这些代码。这两个文件基础的代码已经在前面的两篇中有详细的说明，这里不做赘述。
获取底图
获取地图这个操作本身很简单 map.getBasemap(true)，但是需要考虑的是，我们需要通过map进行调用，所以这个操作需要放在 map.ts 文件中。这也是我们项目中的的另一个规范：只要是与mars3d相关的代码，我们都会放在 map.ts 中。看起来这个规范过于严苛，但是确实能够很好的帮我们将ui部分与地图部分进行接耦。我们初步的代码就变成了这样。
// map.ts export function onMounted(mapInstance: mars3d.Map): void {
map = mapInstance // 记录mapconst baseMaps = map.getBasemaps(true) // 获取底图const hasTerrain = map.hasTerrain // 是否显示地形
}
复制代码接下来又面临一个问题，此时我们将地图与ui强制分离之后，ui部分该如何获取到 baseMaps 呢？此时就用到了我们之前说过的 eventTarget 了。代码很简单就直接放在下面了。
// map.ts exportconst eventTarget = new mars3d.BaseClass()
export function onMounted(mapInstance: mars3d.Map): void {
map = mapInstance // 记录mapconst baseMaps = map.getBasemaps(true) // 获取底图const hasTerrain = map.hasTerrain // 是否显示地形
eventTarget.fire("mapLoaded", { baseMaps, hasTerrain }) // 触发了自定义事件
}
复制代码// index.vueimport { onUnmounted, ref, markRaw } from"vue"import useLifecycle from"@mars/common/uses/use-lifecycle"import * as mapWork from"./map"const baseMaps = ref<any[]>([]) // 底图列表const active = ref("") // 当前高亮的底图const chkHasTerrain = ref(false) // 是否显示地形
mapWork.eventTarget.on("mapLoaded", initData)
onUnmounted(() => {
mapWork.eventTarget.off("mapLoaded", initData)
})
functioninitData(e: any) {
baseMaps.value = e.baseMaps.map((m: any) => {
if (m.isAdded && m.show) {
active.value = m.uuid
}
return {
name: m.name,
uuid: m.uuid,
options: markRaw(m.options)
}
})
chkHasTerrain.value = e.hasTerrain || false
}
复制代码上面的代码很好理解，不过有些细节还是要注意一下，请关注一下26行，可以看到这里是用了一个特殊的函数 markRaw。这是vue提供的一个函数，用于表示此对象不需要被vue进行响应式处理。这里的目的是mars3d本身会产生一些复杂的对象，比如map对象，矢量数据、图层等，这些复杂对象如果再次被vue进行一次响应式处理，将会带来极大的性能开销。
现在我们来实现，点击之后切换底图和切换地形，直接放代码。
// map.tsexport function changeBaseMaps(id: string){
map.basemap = id
}
export function changeTerrain(value: boolean) {
map.hasTerrain = value
}
复制代码// index.vue
function changeBaseMaps(item: any) {
mapWork.changeBaseMaps((active.value = item.uuid))
}
function changeTerrain() {
mapWork.changeTerrain(chkHasTerrain.value)
}
复制代码目前就剩下最后一步，支持外部更新高亮底图，用于实现通过其他方式切换底图，自动更新高亮的图块的功能。这里就要使用到widget的一个api widget.onUpdate来实现。其实就像相当于一个事件的订阅者。代码如下。
// index.vue
const { getWidget } = useWidget()
const widget = getWidget("manage-map" /* widget的name */)
widget.onUpdate((e) => {
changeBaseMaps(e)
})
复制代码// 外部改变底图时
const { updateWidget } = useWidget()
const changeBaseMap = (item) => {
updateWidget("manage-map", item)
}
复制代码over~~~~
