前言
在软件工程、系统分析与业务建模等领域中，图形化表达成为理解和传达系统逻辑的有力工具。其中，“活动图（Activity Diagram）”和“流程图（Flowchart）”作为常见的建模方式，常常在实际项目中被交替使用，甚至混淆。然而，尽管它们在表现形式上有诸多相似之处，二者在本质、应用场景和表达能力上却存在着明显差异。
本文将从定义、结构、作用、适用范围等方面，详细分析活动图与流程图的异同，帮助读者系统掌握这两种建模工具的核心知识与实践价值。
1. 活动图概述
1.1 活动图的定义
活动图（Activity Diagram）是统一建模语言（UML，Unified Modeling Language）中的一种行为图，用于描述系统中活动之间的控制流程和数据流程。它强调的是“活动”之间的顺序、条件和并发性，常用于建模业务流程、用例内部逻辑、算法步骤等。
活动图的本质是一种状态图的特殊形式，专注于从一个活动状态迁移到另一个活动状态的逻辑路径，因此它更贴近系统的动态行为。

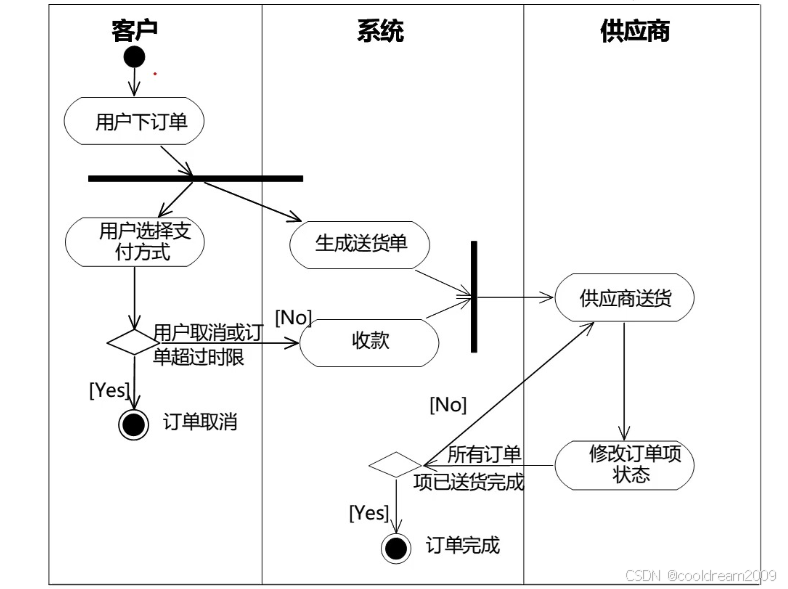

1.2 活动图的基本构成要素
活动图主要由以下要素组成：
- 起始节点：表示流程的起点，通常用一个实心圆表示。
- 活动（Activity）：表示具体的动作或步骤，通常用圆角矩形表示。
- 控制流（Control Flow）：连接活动之间的流程线，带箭头指向。
- 决策节点与合并节点：用于表示分支与合并逻辑，常用菱形表示。
- 并发结构：通过分叉与汇合节点，表示多个活动可并行进行。
- 结束节点：表示流程的终点，通常用带圈的实心圆表示。
1.3 活动图的应用场景
活动图适用于表达如下内容：
- 用例内部的活动流程；
- 系统或子系统的业务逻辑；
- 包含条件判断、并发操作的复杂行为；
- 用户交互的动态过程建模。
活动图在软件开发初期阶段尤其重要，有助于开发人员和非技术人员之间进行清晰、统一的沟通。
2. 流程图概述
2.1 流程图的定义
流程图（Flowchart）是一种传统的过程建模工具，用于描述某一过程或算法的顺序、判断和循环操作。流程图强调的是程序的控制流程，广泛用于算法设计、业务规则描述、工艺流程说明等领域。
流程图的历史可以追溯到20世纪早期，最初用于工业工程，后广泛应用于计算机编程、流程管理等多个领域。
2.2 流程图的基本构成要素
流程图通常包括如下图形元素：
- 起始/结束符：表示过程的开始或结束，使用椭圆形符号。
- 处理框：表示一个操作或处理步骤，用矩形表示。
- 判断框：表示分支决策，使用菱形符号。
- 流程线：连接各个步骤的箭头，表示执行顺序。
- 输入/输出框：表示数据的输入或输出，通常为平行四边形。
2.3 流程图的应用场景
流程图广泛应用于：
- 编程算法逻辑设计；
- 工艺或生产流程图解；
- 业务流程简易表达；
- 教学或技术文档中的步骤演示。
流程图因其简单直观的特性，适合用于向非专业人士展示逻辑结构，尤其在教学和技术文档中被广泛采用。
3. 活动图与流程图的联系
尽管活动图和流程图起源不同，使用的标准体系也不相同（一个源于UML，一个更偏向传统过程建模），但它们之间有许多相似之处：
- 视觉风格接近：两者都以图形形式表示流程步骤，节点之间通过箭头连接；
- 强调逻辑顺序：都关注事件或操作的发生顺序；
- 支持条件分支：通过决策节点表达逻辑分支；
- 广泛用于业务建模：在分析业务流程时，两者都能提供清晰的视觉辅助。
活动图可以被视为流程图在UML语境下的“增强版”，具备更强的表现力与建模语义。它们在结构和作用上的重叠，使得部分初学者难以区分，但在实际应用中，仍应根据具体需求选择合适的建模方式。
4. 活动图与流程图的区别
4.1 所属体系不同
活动图是UML建模语言的一部分，具有严格的建模规范和语义。它与用例图、类图、时序图等共同构成了UML体系，在软件开发全流程中扮演着重要角色。
流程图则并不属于UML标准，它是一种更通用的工具，常用于流程控制、算法表达等领域，尤其适用于教学与管理系统分析。
4.2 表达能力差异
活动图支持并发（Fork/Join 节点）、泳道（Swimlane）、对象流（Object Flow）等高级语义，能够表达复杂行为逻辑和参与者间的交互关系。而传统流程图主要关注顺序执行与简单分支，对并发控制和参与者分工的支持较弱。
例如，在活动图中可以清晰地表达某一任务被多个角色协同完成的过程，而流程图则通常无法处理这种情况。
4.3 使用目的与语境
活动图更多用于软件系统分析阶段，特别是在建模用户用例行为、描述复杂系统动态流程时，有明显优势。它适合技术人员使用，并可以与其他UML图配合使用。
而流程图则适用于更广泛的业务流程、逻辑教学和文档表达，其门槛低、通用性强，非技术人员也可以轻松理解和绘制。
4.4 图形符号与规范标准
两者虽然都使用节点与箭头表达流程，但在符号规范上有显著差异。UML活动图拥有明确的图形语法规则，且其每个图元都有语义定义；而流程图的符号更多依赖于通用约定和语义理解，缺乏统一建模语义支持。
5. 实践中的选择建议
在实际应用中，活动图和流程图并非对立，而是互补。选择哪种图，应根据目标、读者、内容复杂度等因素综合考虑：
- 如果目标是表达复杂系统行为、涉及多个参与者或并发处理，推荐使用活动图；
- 如果只是展示一个简单的过程、算法或业务流程，且读者非技术背景，使用流程图更合适；
- 在教学或面向管理层的沟通中，流程图因其直观性更具优势；
- 在软件设计、开发文档中，活动图更符合专业建模标准。
结语
活动图与流程图作为流程建模工具，各有千秋。掌握二者的异同，不仅有助于在项目中做出更合适的建模选择，也能提升系统分析与设计的表达力。
从广义上看，它们都是让复杂逻辑变得可视化的桥梁，是连接业务人员与技术人员之间的重要媒介。未来在业务与技术融合愈加紧密的趋势下，对这两种图形工具的灵活应用，将成为每位分析师与设计师的基本素养。
