OpenCV图像处理进阶教程：几何变换与频域分析全解析

📚 本文提供了OpenCV图像处理的核心操作详解，从基础的几何变换到高级的频域分析，代码示例清晰易懂，实用性强。完整代码已开源至GitHub：https://github.com/Despacito0o/opencv

学习内容

1. 掌握图像几何变换技术，学习图像平移的实现方法及边界处理，理解不同插值方法（最近邻、双线性、双三次）的特点与应用场景。
2. 学习图像缩放的实现过程，掌握图像尺寸变换中的质量控制。
3. 掌握频域变换技术，学习二维离散傅里叶变换的原理与应用。理解离散余弦变换，学习二维离散余弦变换的原理，掌握从变换系数重建图像的方法。

实验环境准备

• Python 3.8+
• OpenCV 4.5.0+
• NumPy 1.19.0+

# 安装必要的库
pip install opencv-python numpy

实验内容

1. 图像平移操作

平移是最基础的图像几何变换之一，通过仿射变换矩阵可以精确控制平移方向和距离。本实验中，我们将图像向右平移50像素，向下平移30像素，并使用最近邻插值法处理边界。

核心原理：平移变换矩阵形式为 [[1, 0, tx], [0, 1, ty]]，其中tx和ty分别表示水平和垂直方向的平移量。

import cv2
import numpy as np
# 读取图像
image_path = r'C:\Users\Administrator\Desktop\1.jpg'
image = cv2.imread(image_path)
# 检查图像是否成功读取
if image is None:
    print("无法读取图像，请检查图像路径是否正确。")
else:
    # 定义平移矩阵
    translation_matrix = np.float32([[1, 0, 50], [0, 1, 30]])
    # 获取图像的高度和宽度
    height, width = image.shape[:2]
    # 执行平移操作，使用最近邻插值法
    translated_image = cv2.warpAffine(image, translation_matrix, (width, height), flags=cv2.INTER_NEAREST)
    # 显示原始图像和平移后的图像
    cv2.imshow('Original Image', image)
    cv2.imshow('Translated Image', translated_image)
    # 等待按键关闭窗口
    cv2.waitKey(0)
    cv2.destroyAllWindows()

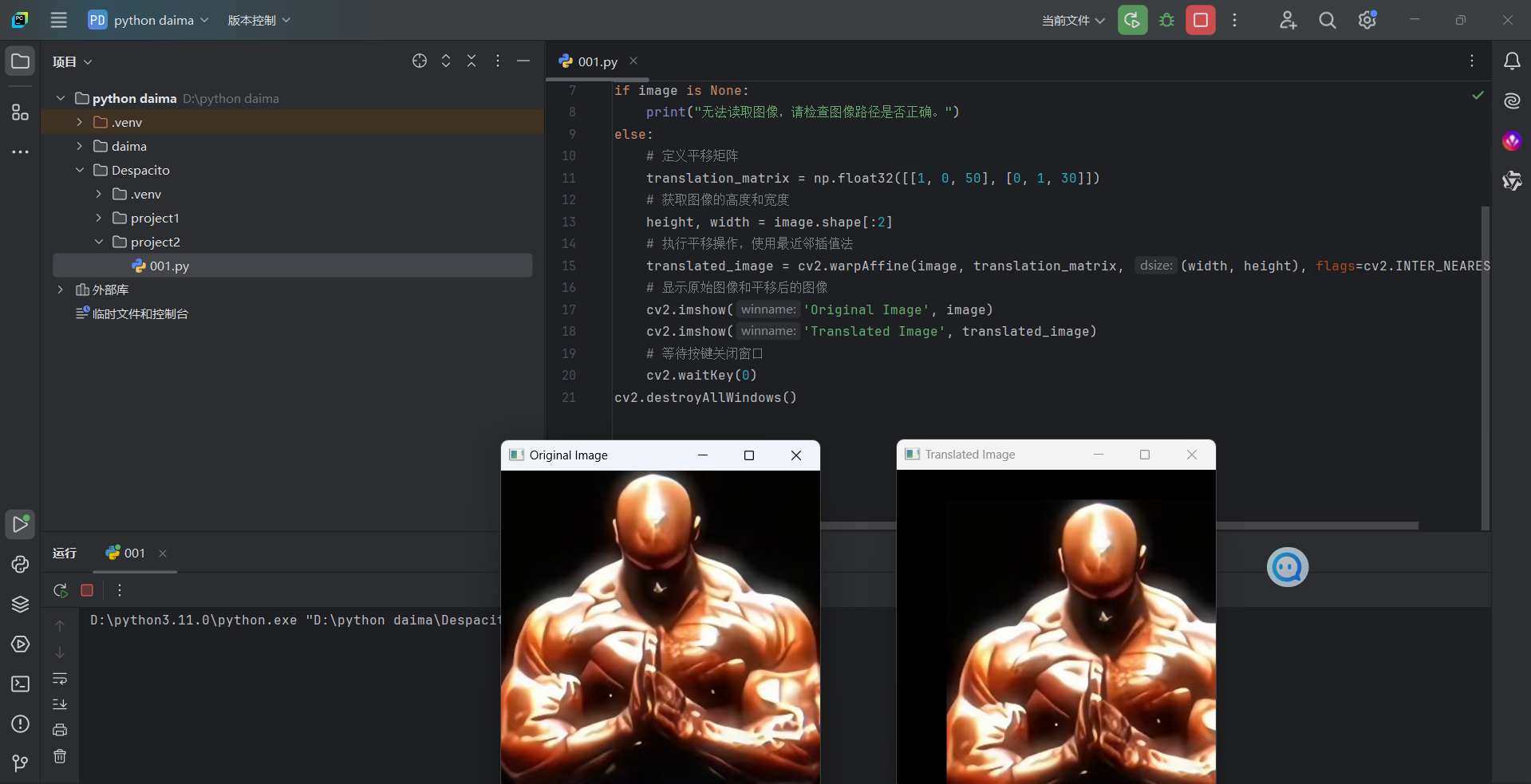

效果展示:

💡 技术要点：cv2.warpAffine中的flags参数决定了边界插值方式，cv2.INTER_NEAREST是计算最快但质量最低的插值方法，适合处理图标、掩码等不需要平滑过渡的图像。

2. 图像水平镜像与缩放

镜像和缩放是视觉应用中常用的预处理操作，通过组合这些基本变换可以实现数据增强、特征标准化等功能。

核心原理：

• 水平镜像：将图像沿垂直轴翻转，实现方程为dst(x,y) = src(width-1-x,y)
• 双线性插值：根据源图像中4个最近邻点的加权平均计算目标像素值，平滑度好于最近邻插值

import cv2
# 读取图像
image_path = r'C:\Users\Administrator\Desktop\1.jpg'
image = cv2.imread(image_path)
# 检查图像是否成功读取
if image is None:
    print("无法读取图像，请检查图像路径是否正确。")
else:
    # 进行水平镜像
    mirrored_image = cv2.flip(image, 1)  # 参数1表示水平翻转，0表示垂直翻转，-1表示同时水平垂直翻转
    # 将镜像后的图像缩小为原来的一半大小，使用双线性插值
    height, width = mirrored_image.shape[:2]
    shrunk_image = cv2.resize(mirrored_image, (width // 2, height // 2), interpolation=cv2.INTER_LINEAR)
    # 显示原始图像和处理后的图像
    cv2.imshow('Original Image', image)
    cv2.imshow('Processed Image', shrunk_image)
    # 等待按键关闭窗口
    cv2.waitKey(0)
    cv2.destroyAllWindows()

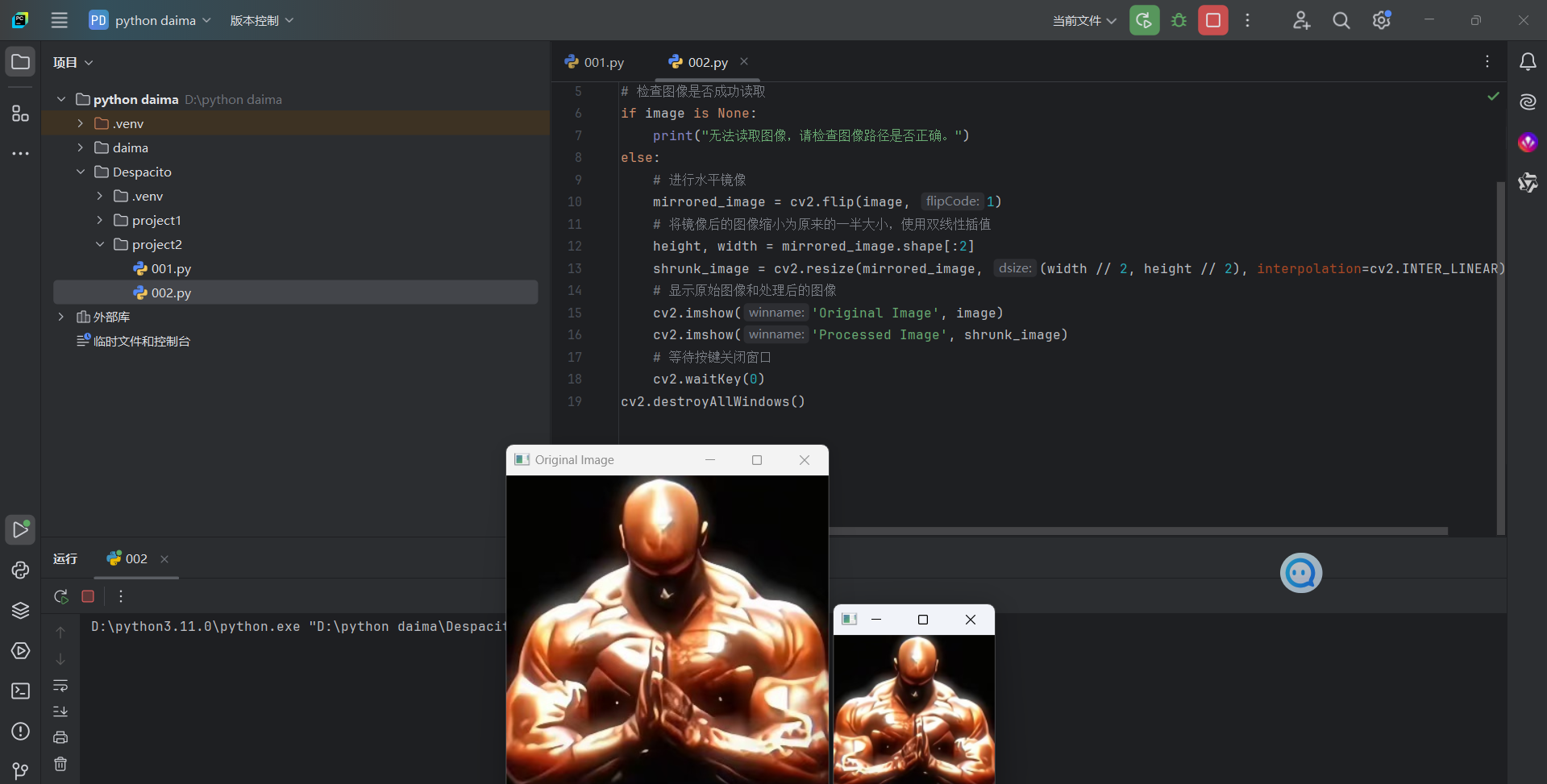

效果展示:

📝 优化技巧：对于大型图像的缩放操作，如果目标是减小尺寸，先进行高斯模糊再缩放可以减少锯齿和摩尔纹，特别是缩放比例大于2时效果明显。

3. 图像旋转与转置

旋转和转置是高级几何变换，在图像配准、特征对齐和方向标准化中有广泛应用。

核心原理：

• 旋转变换：通过旋转中心、角度和缩放因子确定变换矩阵
• 双三次插值：使用16个邻近像素点的加权平均计算目标像素值，质量最高但计算量也最大
• 转置操作：行列互换，等价于沿着主对角线的镜像

import cv2
import numpy as np
# 读取图像
image_path = r'C:\Users\Administrator\Desktop\1.jpg'
image = cv2.imread(image_path)
# 检查图像是否成功读取
if image is None:
    print("无法读取图像，请检查图像路径是否正确。")
else:
    # 获取图像尺寸
    height, width = image.shape[:2]

    # 逆时针旋转45度，使用双三次插值
    # 旋转中心设为图像中心，不缩放（scale=1）
    rotation_matrix = cv2.getRotationMatrix2D((width / 2, height / 2), 45, 1)
    rotated_image = cv2.warpAffine(image, rotation_matrix, (width, height), flags=cv2.INTER_CUBIC)

    # 对旋转后的图像进行转置操作（行列交换）
    transposed_image = cv2.transpose(rotated_image)

    # 显示原始图像、旋转后的图像和转置后的图像
    cv2.imshow('Original Image', image)
    cv2.imshow('Rotated Image', rotated_image)
    cv2.imshow('Transposed Image', transposed_image)

    # 等待按键关闭窗口
    cv2.waitKey(0)
    cv2.destroyAllWindows()

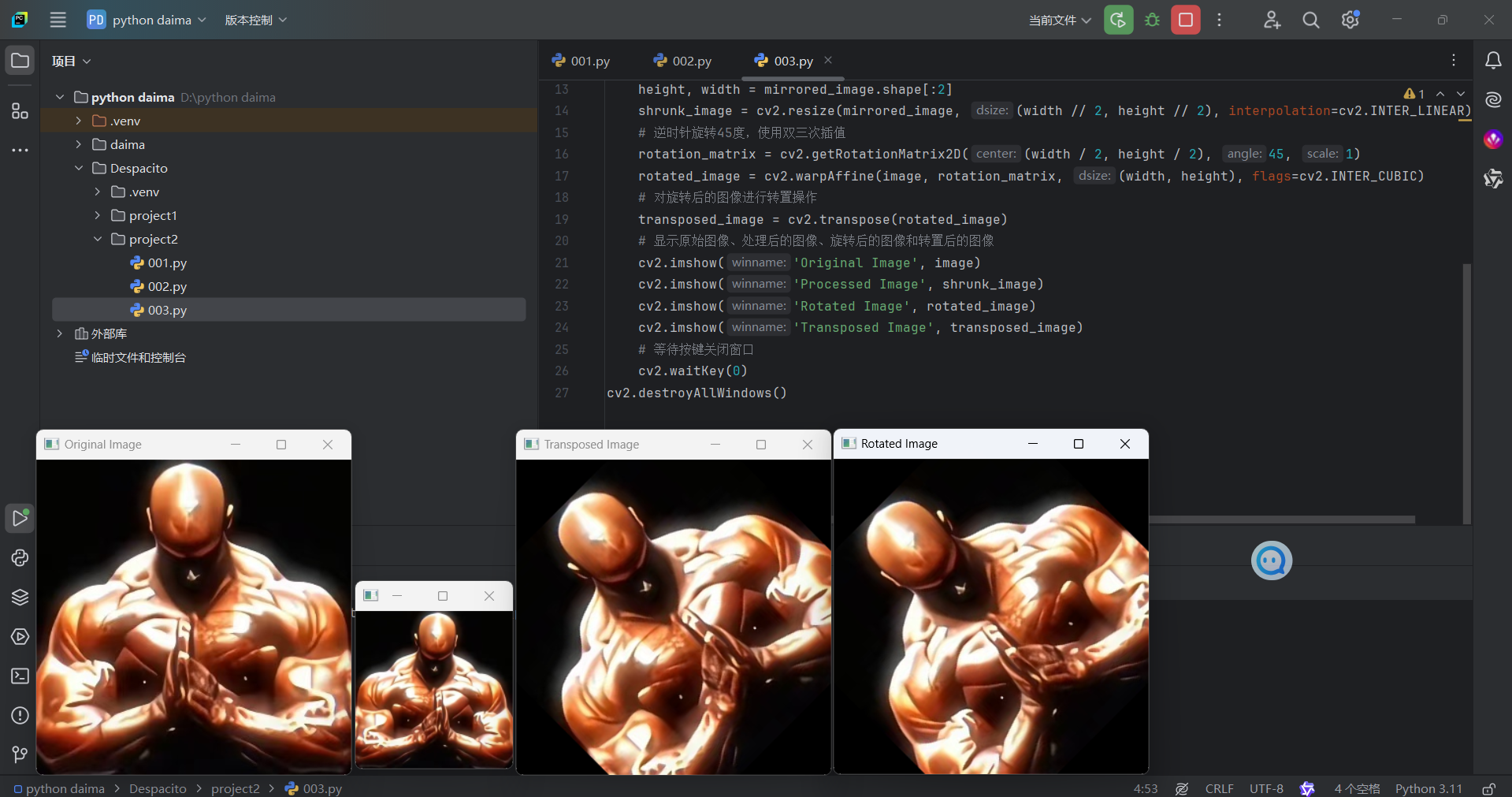

效果展示:

⚠️ 注意事项：旋转操作后图像四角可能出现黑色区域，这是因为原图内容在旋转后超出了目标图像边界。如需保留完整内容，应计算旋转后的新尺寸并相应调整warpAffine的输出尺寸参数。

4. 图像剪切与频域变换

从空间域到频域的转换是图像处理的重要技术，频域分析能够揭示图像中不易察觉的周期性特征和纹理信息。

核心原理：

• 二维离散傅里叶变换(DFT)：将图像从空间域转换到频域
• 频谱可视化：通过对数变换增强低频和高频成分的可见度
• 频移操作：将频谱中的直流分量移至中心位置，便于观察

import cv2
import numpy as np
# 读取图像
image_path = r'C:\Users\Administrator\Desktop\1.jpg'
image = cv2.imread(image_path)

# 检查图像是否成功读取
if image is None:
    print("无法读取图像，请检查图像路径是否正确。")
else:
    # 剪切图像的中心区域（大小为原图的1/4）
    h, w = image.shape[:2]
    start_h = h // 4
    start_w = w // 4
    end_h = start_h + h // 2
    end_w = start_w + w // 2
    cropped_image = image[start_h:end_h, start_w:end_w]

    # 转换为灰度图（频域分析通常在灰度图上进行）
    gray_cropped = cv2.cvtColor(cropped_image, cv2.COLOR_BGR2GRAY)

    # 进行二维离散傅里叶变换
    f = np.fft.fft2(gray_cropped)  # 快速傅里叶变换
    fshift = np.fft.fftshift(f)    # 将直流分量移至中心

    # 计算幅度谱（取对数增强可视化效果）
    magnitude_spectrum = 20 * np.log(np.abs(fshift) + 1)  # 加1避免log(0)

    # 归一化到0-255范围以便显示
    normalized_spectrum = cv2.normalize(magnitude_spectrum, None, 0, 255, cv2.NORM_MINMAX)

    # 显示原始图像、剪切图像和频域幅度谱
    cv2.imshow('Original Image', image)
    cv2.imshow('Cropped Image', cropped_image)
    cv2.imshow('Magnitude Spectrum', normalized_spectrum.astype(np.uint8))

    # 等待按键关闭窗口
    cv2.waitKey(0)
    cv2.destroyAllWindows()

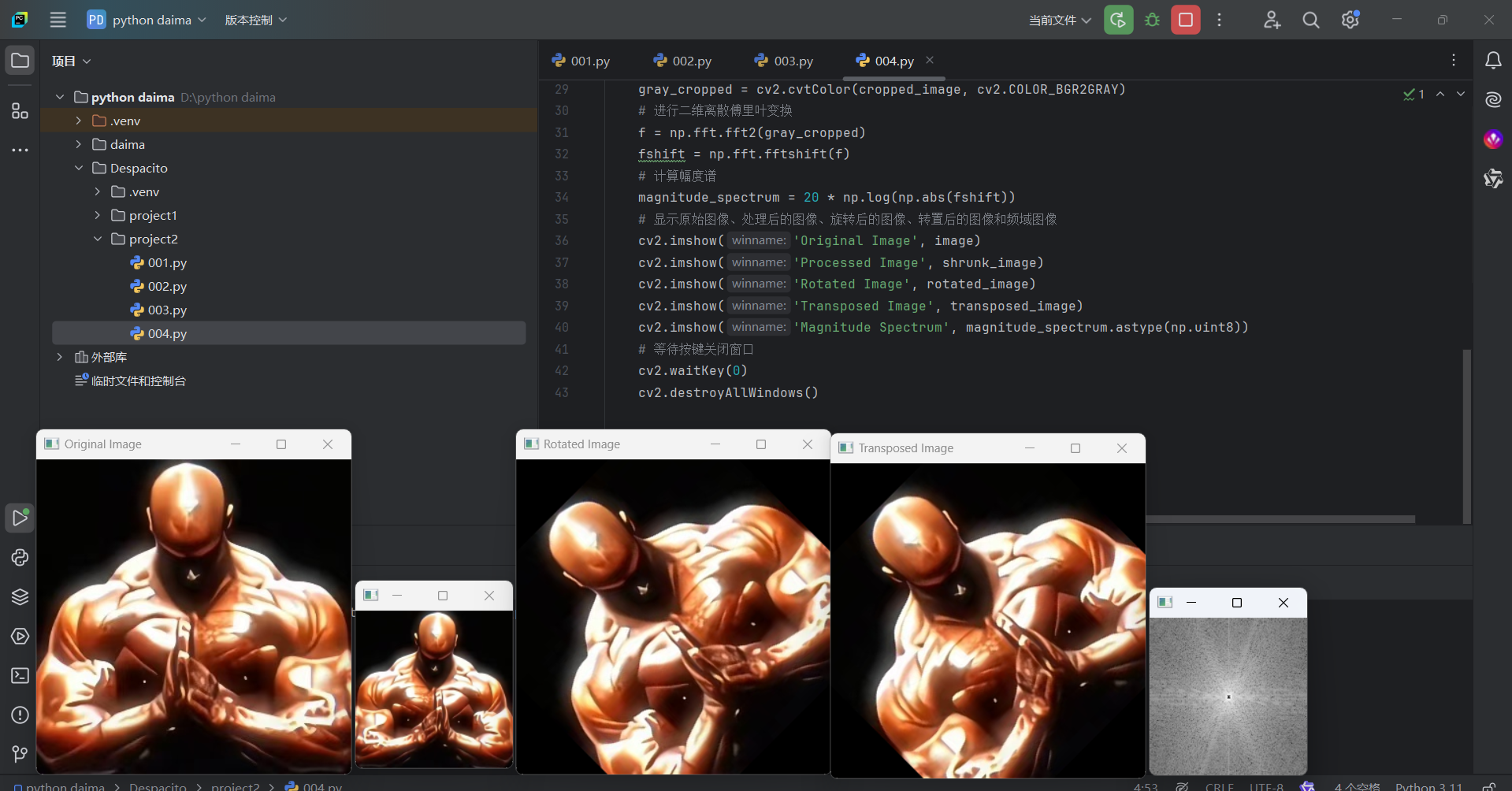

效果展示:

🔍 分析提示：频谱中心亮点代表图像中的低频成分（缓慢变化区域），而远离中心的点代表高频成分（边缘和细节）。水平或垂直的亮线表明图像中存在相应方向的重复模式。

5. 二维离散余弦变换与逆变换

离散余弦变换(DCT)是JPEG压缩的核心技术，它将图像变换到频域中，实现能量集中，便于数据压缩。

核心原理：

• DCT变换：将图像从空间域转换到频域，但只使用余弦函数（实数变换）
• 能量集中：DCT后图像的能量主要集中在左上角低频区域
• 逆DCT：通过DCT系数重建原始图像

import cv2
import numpy as np
# 读取图像
image_path = r'C:\Users\Administrator\Desktop\1.jpg'
image = cv2.imread(image_path)
# 检查图像是否成功读取
if image is None:
    print("无法读取图像，请检查图像路径是否正确。")
else:
    # 转换为灰度图
    gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    # 为获得更好的DCT效果，将图像裁剪为8的倍数尺寸
    h, w = gray_image.shape[:2]
    h_new, w_new = h - h % 8, w - w % 8
    gray_image = gray_image[:h_new, :w_new]

    # 进行二维离散余弦变换
    dct = cv2.dct(np.float32(gray_image))

    # DCT系数可视化（取对数并归一化增强可见度）
    dct_log = np.log(np.abs(dct) + 1)
    dct_visual = np.uint8(cv2.normalize(dct_log, None, 0, 255, cv2.NORM_MINMAX))

    # 进行二维离散余弦逆变换重建图像
    idct = cv2.idct(dct)
    idct = np.uint8(np.clip(idct, 0, 255))  # 确保像素值在有效范围内

    # 计算重建图像与原图的误差（理论上应该非常小）
    error = cv2.absdiff(gray_image, idct)

    # 显示原始图像、DCT系数和IDCT恢复的图像
    cv2.imshow('Original Grayscale', gray_image)
    cv2.imshow('DCT Coefficients', dct_visual)
    cv2.imshow('Restored Image (IDCT)', idct)
    cv2.imshow('Reconstruction Error', error)

    # 等待按键关闭窗口
    cv2.waitKey(0)
    cv2.destroyAllWindows()

效果展示:

🔧 实用技巧：在图像压缩应用中，可以通过保留DCT系数中的前N%（例如10%）的主要系数，丢弃其余系数，然后进行IDCT重建，可以实现高压缩率且视觉质量损失小的图像压缩。

总结与进阶

通过本文的实验，我们系统学习了OpenCV中的几何变换和频域分析技术，这些是计算机视觉中不可或缺的基础工具。从简单的平移到复杂的频域变换，每种技术都有其特定的应用场景和优势。

关键技术点总结

变换类型	主要函数	应用场景	注意事项
平移	cv2.warpAffine	图像对齐、ROI提取	注意边界处理方式
缩放	cv2.resize	金字塔分析、预处理	不同插值方法影响质量和速度
旋转	cv2.getRotationMatrix2D + cv2.warpAffine	方向归一化、姿态校正	旋转后尺寸变化
傅里叶变换	np.fft.fft2	频域滤波、周期模式检测	复数结果需特殊处理
离散余弦变换	cv2.dct	图像压缩、特征提取	能量集中在左上角

进阶学习方向

1. 图像配准技术：结合特征提取和几何变换，实现不同图像间的精确对齐
2. 频域滤波：学习使用傅里叶变换实现低通、高通和带通滤波
3. 小波变换：比傅里叶变换更适合处理图像的多分辨率分析
4. 深度学习在图像变换中的应用：如超分辨率重建、图像风格迁移等

🚀 更多高级教程和完整代码：请访问我的GitHub仓库 https://github.com/Despacito0o/opencv，持续更新OpenCV图像处理的最佳实践和实用技巧！

---
