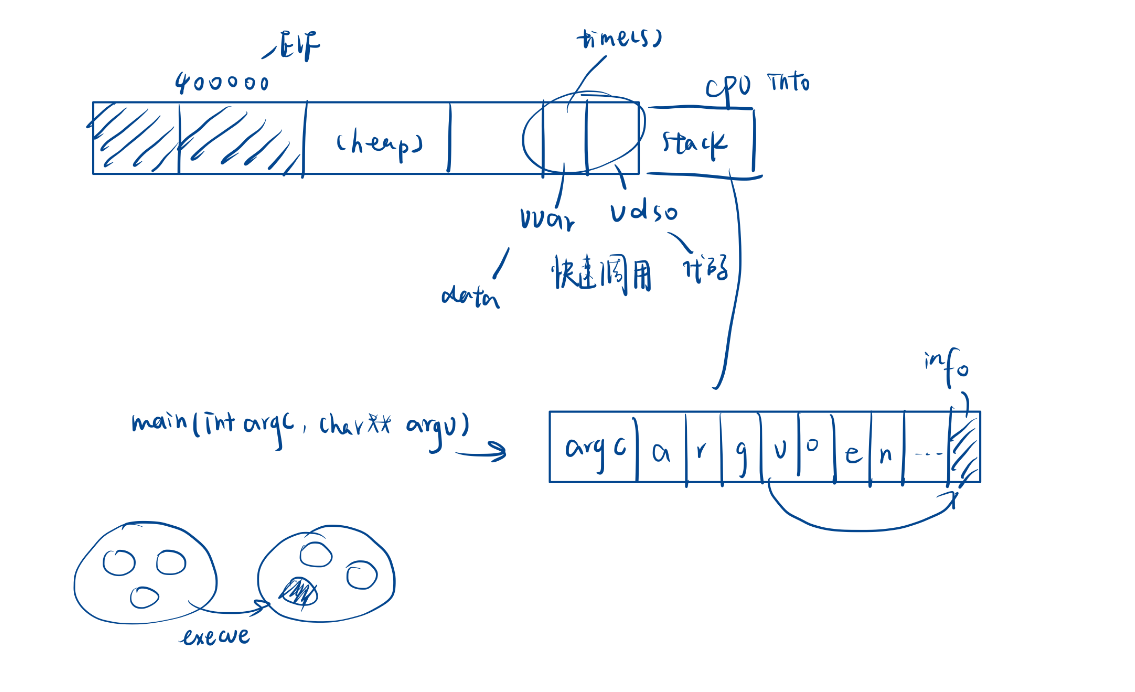

vDSO + vvar

一、社区公告板系统（类比 vDSO + vvar）

想象你住在一个大型社区，管理员（内核）需要向居民（用户程序）提供实时信息（如天气预报、社区活动时间等）。直接让每个居民频繁敲门询问管理员效率低下（系统调用开销），于是社区设计了一个公告板系统：

1. 公告板（vDSO）

• • 功能：张贴最新信息（如时间、天气），居民无需敲门即可自行查看
  • 特点：包含查看信息的说明手册（用户态函数，如 __vdso_gettimeofday）
  • 对应技术：vDSO 是内核映射到用户空间的代码库，提供无需系统调用的函数接口

1. 数据更新区（vvar）

• • 功能：管理员在此区域更新数据（如校正时钟），居民无权直接修改
  • 特点：只读且受保护（内核特权区域），数据通过公告板间接访问
  • 对应技术：vvar 是内核映射的只读数据区，存储时间戳等敏感信息

---

二、实例解析：获取当前时间

假设你想知道当前时间（调用 gettimeofday），流程如下：

1. 传统方式（无 vDSO）
   👉 每次都要敲门找管理员（系统调用）→ 耗时且频繁打扰管理员（上下文切换开销）
2. vDSO + vvar 优化方式
   👉 步骤一：查看公告板上的手册（vDSO 中的 __vdso_gettimeofday 函数）
   👉 步骤二：按手册指引读取数据更新区（vvar 中的时间戳）
   👉 步骤三：自行计算结果，全程无需敲门（无系统调用）

通过 vDSO 直接访问 vvar 数据

// 用户程序调用（伪代码）
struct timeval tv;
__vdso_gettimeofday(&tv, NULL);  // 通过 vDSO 直接访问 vvar 数据

频繁调用的处理：之后我们要是做什么模块，也存在频繁调用的话，也可以将它封装为一个函数，进行调用时的单独数据获取

---

三、技术原理与生活场景映射

生活场景	技术实现	关键作用
公告板上的说明手册	vDSO 中的函数（如 __vdso_gettimeofday）	提供数据访问方法
数据更新区的时钟	vvar 存储的时间戳	存放内核维护的实时信息
管理员定期校正时钟	内核更新 vvar 数据	保证数据准确性
居民无权修改公告板	vvar 只读权限	防止用户篡改敏感数据

---

四、总结

vDSO 和 vvar 的协作

1. 效率提升：避免频繁打扰管理员（减少系统调用）
2. 安全性：居民只能读取预设信息（内核控制数据更新）
3. 透明性：用户调用标准函数（如 VDSO gettimeofday），无需感知底层实现

通过这种设计，Linux 内核为高频但低权限的操作（如时间查询）提供了接近用户态函数的性能。

---

寄存器和栈

一、场景设定：厨房工作台（寄存器）与储物架（栈）

假设你正在厨房准备一道复杂菜品（执行程序），需要管理食材和工具：

1. 操作台（寄存器）

• • 特点：空间小（仅能放3-4件物品），但取用极快（伸手即得）
  • 用途：存放 当前正在使用的食材和工具（如正在切的蔬菜、手中的刀）
  • 对应技术：寄存器是CPU内部的高速存储单元，直接参与运算（如 EAX 存运算结果）

1. 储物架（栈）

• • 特点：空间大（多层架子），但存取需按顺序（后放的物品先取）
  • 用途：临时存放 阶段性用完但稍后还需使用的物品（如切好的洋葱、焯水后的肉）
  • 对应技术：栈是内存中的数据结构，用于保存函数调用时的临时变量和返回地址

---

二、核心区别对比

特性	寄存器（操作台）	栈（储物架）
容量	极小（3-4个寄存器）	较大（取决于内存）
速度	纳秒级（CPU直接访问）	微秒级（需通过内存总线
数据生命周期	短暂（仅当前指令使用）	较长（跨函数调用）
管理方式	由编译器硬性分配	自动压入/弹出（LIFO）
典型用途	存储指令操作数、地址	保存函数参数、返回地址、局部变量

---

三、扩展案例：多人协作（多线程）

假设厨房有多个厨师（多线程）：

• 每个厨师有自己的操作台（寄存器组）：线程私有，互不干扰
• 共享储物架（堆内存）：存放公共食材（全局变量），但需协调使用（加锁）

---

四、总结：为什么需要两种存储？

1. 效率优先：寄存器提供闪电般的操作速度，适合高频数据（如循环计数器）
2. 灵活性需求：栈支持动态深度的函数调用和临时数据保存（如递归）
3. 资源分层：CPU与内存的速度差异决定了分层存储的必要性

通过这种设计，计算机既能高效处理即时运算（寄存器），又能灵活管理复杂任务流程（栈）

---

ELF

一、ELF文件：智能快递包裹

想象你要从上海寄送一个特殊包裹到北京，这个包裹需要自动组装零件、适配不同运输工具，还能在目的地自动激活功能。

ELF文件就是这样一个智能包裹：

1. 包裹清单（ELF头）

• • 包含发件人/收件人信息（操作系统类型）、包裹总重量（文件大小）、组装说明（程序入口地址）
  • 类比：ELF头的 e_type 字段标识包裹类型（可执行文件/共享库等），就像快递单上的"文件类"标记

1. 分装策略（程序头表 & 节头表）

• • 程序头表：指导快递员如何分装包裹到不同车厢（内存段），例如易碎品放防震区（代码段只读）、液体单独包装（数据段可写）
  • 节头表：详细列出每个小包裹的内容（.text节是机器指令，.data节是初始化数据），就像包裹内的物品清单[

1. 动态组装能力（共享库）
   包裹中的某些零件（如.so文件）允许在运输途中按需组合，类似乐高积木模块化设计（动态链接）

---

二、计算机存储体系：物流仓库系统

计算机存储可以类比为多层级的物流中心，每个层级的速度和容量呈金字塔分布：

                ╔═══════════╗
                ║  CPU寄存器 ║ ← 操作台（直接加工食材，纳秒级）
                ╚═══════════╝
                       ▲
          ╔════════════════════╗
          ║      L1/L2缓存      ║ ← 厨房储物柜（存放常用调料，微秒级）
          ╚════════════════════╝
                       ▲
         ╔══════════════════════╗
         ║        内存          ║ ← 餐厅仓库（存放当日食材，毫秒级）
         ╚══════════════════════╝
                       ▲
       ╔══════════════════════════╗
       ║         磁盘/SSD         ║ ← 城市中央冷库（长期存储，秒级）
       ╚══════════════════════════╝

各层级特性对比：

存储层级	类比场景	访问速度	容量	作用
寄存器	厨师手中的刀具（直接使用）	1纳秒	几十字节	暂存当前计算的中间结果
缓存	厨房备料台（常用食材）	10纳秒	MB级	缓存热点数据
内存	餐厅冷藏柜（当日食材）	100纳秒	GB级	运行中的程序和数据
磁盘	城市冷链中心（长期存储）	10毫秒	TB级	持久化存储ELF等文件

我们可以发现暂存的读取快，持久化的读取慢

感觉硬件也是可以印证软件的《没有银弹-软件工程的本质与偶然》

---

三、ELF在存储体系中的旅程

以运行 ls 命令为例：

1. 冷库提取（磁盘→内存）
   系统从 /bin/ls 读取ELF文件，就像从冷库调取预制菜到厨房（内存加载）
2. 拆包分装（程序头表解析）
   根据程序头表将代码段(.text)装入只读区，全局变量(.data)放入可写区，类似按标签分装食材到不同储物格
3. 实时烹饪（寄存器→缓存）
   CPU将频繁使用的指令缓存到L1（如循环计数），就像厨师将常用调料放在手边
4. 动态调味（共享库加载）
   运行时加载libc.so等共享库，类似临时从中央厨房调用特色酱料包（动态链接）

---

四、扩展：ELF与核心转储

当程序崩溃时，系统会生成"事故现场快照"（core dump），这相当于：

1. 物流公司对破损包裹进行X光扫描（记录内存状态）
2. 生成详细的损坏报告（寄存器值、堆栈跟踪）
3. 这些数据以ELF格式存储，供工程师（调试器）分析事故原因

---

五、总结：存储体系的协同

1. 效率分层：高频数据在顶层（寄存器），低频数据在底层（磁盘），类似物流系统分级管理
2. 格式统一：ELF作为标准包装规范，确保不同层级的"货物"能无缝流转
3. 动态适应：通过链接视图（快递分装）和执行视图（运输使用）的分离，实现灵活部署[5]

这种设计使得计算机既能闪电般执行指令，又能管理海量数据。

《程序员的自我修养：链接、装载与库》

---

一、ELF 标准包装规范的核心设计

假设某物流公司推出一款 「ELF 智能环保快递箱」，其设计规范体现了以下原则：

1. 材料标准化

• • 生活实例：箱体必须使用可降解塑料（类似网页4中食品托盘的热压树脂材料），厚度≥0.5mm以保证抗压性
  • 技术映射：ELF 标准中材料参数明确如网页2的塑料瓶企业标准，确保不同批次产品性能一致

1. 结构分层防护

• • 生活实例：内部分为代码区（硬质隔层存放电子产品）、数据区（防震泡沫存放易碎品）、动态链接区（可拆卸模块存放配件）
  • 技术映射：类似ELF文件的分段装载设计（网页8的Android ELF文件结构），不同区域对应不同保护等级

1. 标识规范

• • 生活实例：包裹外侧必须印刷可回收标志、净含量、生产批次（如网页12要求印刷面积≤50%）
  • 技术映射：ELF文件头包含魔数标识"7F 45 4C 46"），如同快递单上的二维码

---

二、操作流程规范

以工厂包装流水线为例：

1. 预处理阶段
   👉 质检：核对产品型号与订单一致性
   👉 分类：按ELF标准将货物分为可执行件（精密仪器）、共享库（通用配件）、重定位件（组装零件）
2. 包装阶段

防震层填充 → 真空密封 → 智能标签写入（包含ELF格式的物流追踪码）

• • 规范要点：每层包装需记录操作员ID（如同ELF节头表的调试信息

1. 动态优化
   👉 根据运输工具自动调整包装结构（如海运加强防潮层，空运减轻重量）
   👉 类似ELF动态链接库按需加载

---

三、安全与环保要求

维度	生活实例	技术实现
防篡改	封箱胶带内置隐形流水号	ELF文件的哈希校验段
循环利用	回收箱体自动清洁消毒	共享库热替换机制
减量化	根据物品体积自适应装箱	ELF文件压缩节

---

四、扩展：ELF 标准与计算机存储的关联

ELF 包装规范的设计理念源于计算机系统的分层存储思想

1. 快速响应层：包裹面单信息（寄存器级访问）
2. 缓冲层：物流中转站缓存（内存级调度）
3. 持久层：区域仓储中心（磁盘级存储）

这种多级协作模式，使得从上海发往纽约的包裹能像ELF程序加载般高效：

磁盘读取ELF头 → 内存加载代码段 → 寄存器执行指令
↓　　　　　　　↓　　　　　　　　↓
仓库调拨 → 干线运输 → 最后一公里配送

---

五、总结：标准化带来的价值

1. 效率提升：统一包装规格使自动化分拣成为可能（如同ELF文件加速程序加载）
2. 成本控制：材料用量标准化减少浪费
3. 环保合规：通过降解周期参数实现碳足迹追踪
