不同类型的计算机有各具特色的指令系统，由于计算机的性能、机器结构和使用环境不同，指令系统的差异也是很大的。

3.5.1 x86架构的扩展指令集

x86架构的扩展指令集是为了增强处理器在多媒体、三维图形、并行计算等领域的性能而设计的。这些扩展指令集通过单指令多数据（SIMD）技术，实现高效的数据并行处理。

一、核心扩展指令集演进

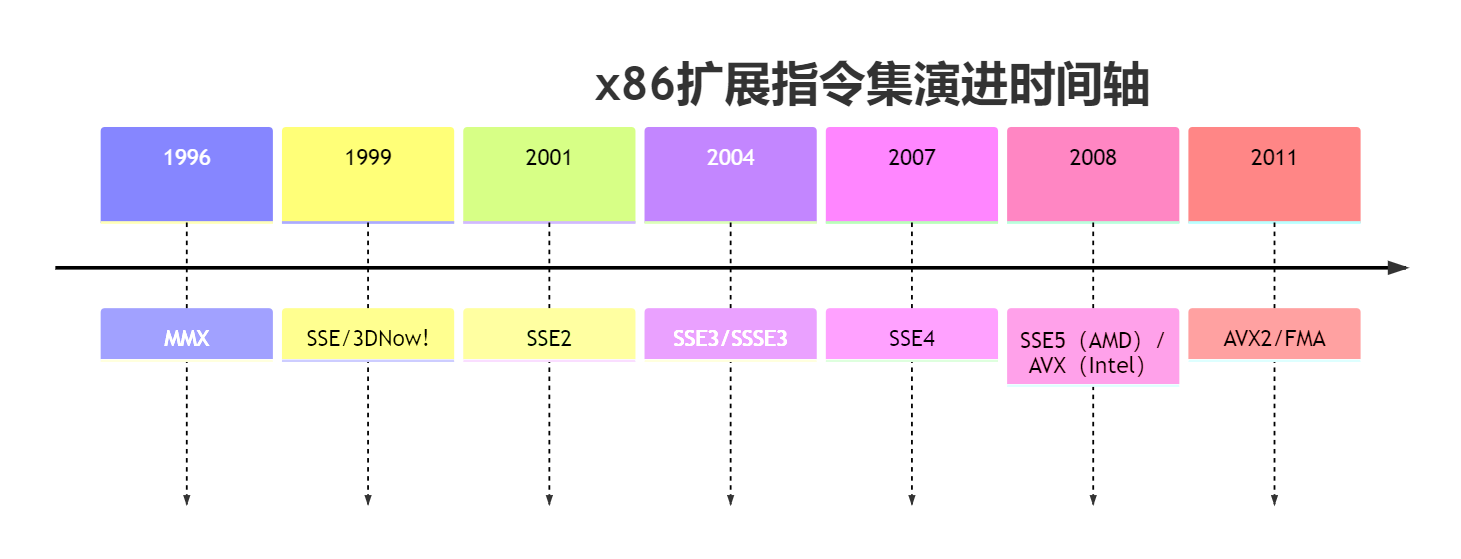

x86扩展指令集的演进可以归纳为以下几个阶段：

二、关键扩展指令集详解

1. MMX（Multi Media eXtension）

• 目标：优化多媒体处理（视频/音频）。

• 特性：

  • 引入64位寄存器（MM0~MM7），支持整数并行计算。
  • 新增57条指令，支持打包整数运算（8×8位、4×16位、2×32位）。

• 示例（矩阵加法）：

  MOVQ MM0, [A]   ; 加载64位数据A到MM0
  MOVQ MM1, [B]   ; 加载64位数据B到MM1
  PADDW MM0, MM1  ; 16位整数并行相加


2. SSE（Streaming SIMD Extensions）

• 目标：增强浮点运算和数据处理能力。
• 特性：
  • 新增128位XMM寄存器（XMM0~XMM7）。
  • 支持单精度浮点数的SIMD操作（4×32位）。

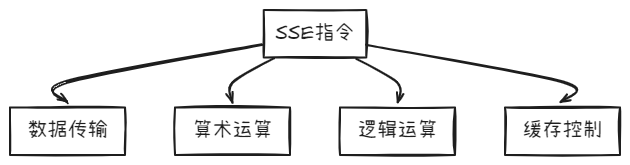

• 指令类型：


3. SSE2/SSE3/SSSE3

• SSE2：支持双精度浮点数（2×64位）和整数的128位运算。
• SSE3：优化科学计算和线程同步（如水平加法指令HADDPS）。
• SSSE3：进一步扩展整数运算和随机数生成指令。

4. AVX（Advanced Vector Extensions）

• 目标：提升浮点性能和扩展数据宽度。

• 特性：

  • 寄存器宽度扩展至256位（YMM寄存器），支持8×32位单精度浮点或4×64位双精度浮点。
  • VEX编码：改进指令编码效率，支持三操作数指令（如VADDPS YMM0, YMM1, YMM2）。

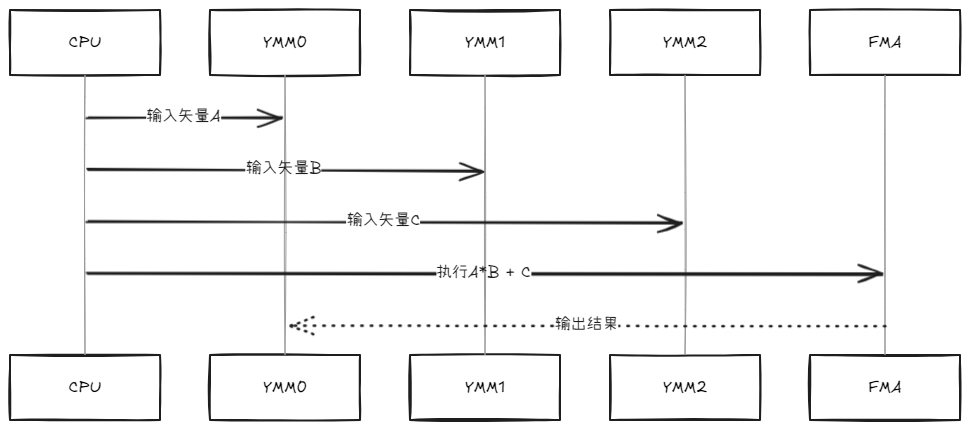

• 流程图（矢量乘法累加FMA）：



5. 其他扩展指令集

• 3DNow!（AMD）：针对3D图形处理（向量点积、坐标变换）。
• FMA（Fused Multiply-Accumulate）：熔合乘加运算，提升深度学习性能。
• AVX-512：进一步扩展至512位寄存器，支持复杂科学计算和AI模型训练。

三、硬件架构对比

不同扩展指令集的硬件支持差异：

指令集	寄存器宽度	数据类型	典型应用场景
MMX	64位	8/16/32位整数	视频解码
SSE	128位	32位浮点	游戏物理引擎
AVX	256位	64位浮点	科学计算、机器学习
AVX-512	512位	混合精度	AI训练、金融建模

四、扩展指令集的作用与编程应用

1. 性能提升：通过单指令处理多数据（SIMD），显著加速密集计算任务。

2. 代码优化示例（SSE加速矩阵乘法）：

   #include <immintrin.h>
   void matrix_mult(float* A, float* B, float* C, int n) {
       for (int i=0; i<n; i++) {
           __m128 row = _mm_load_ps(&A[i*n]);  // 加载一行数据
           for (int j=0; j<n; j++) {
               __m128 col = _mm_load_ps(&B[j]);
               __m128 prod = _mm_mul_ps(row, col);
               _mm_store_ps(&C[i*n+j], prod);
           }
       }
   }


3. 编译选项：需开启指令集支持（如GCC的-mavx2）。

五、注意事项

• 兼容性：不同CPU代数支持的指令集不同（需通过CPUID指令检测兼容性）。
• 功耗：宽寄存器操作会增加功耗，需平衡性能与能效。
• 混合编程：通常结合内联汇编或特定编译器内部函数（如Intel Intrinsics）使用。

3.5.2 从复杂指令系统到精简指令系统

一、背景与设计思想

传统计算机设计中，指令系统随着硬件复杂度提升而变得庞大（CISC，Complex Instruction Set Computer）。但随着技术演进，研究发现了指令使用频度的“20%-80%定律”——即 80% 的时间仅执行 20% 的简单指令。这一观察推动了 RISC（Reduced Instruction Set Computer）的设计理念：通过精简指令集、简化硬件设计，提升效率。

二、CISC与RISC对比

1. 核心设计目标

• CISC目标：通过丰富指令集减少程序指令数，用硬件复杂度换取编程简化。
• RISC目标：精简指令集，通过提高单条指令执行速度（降低CPI）优化性能。

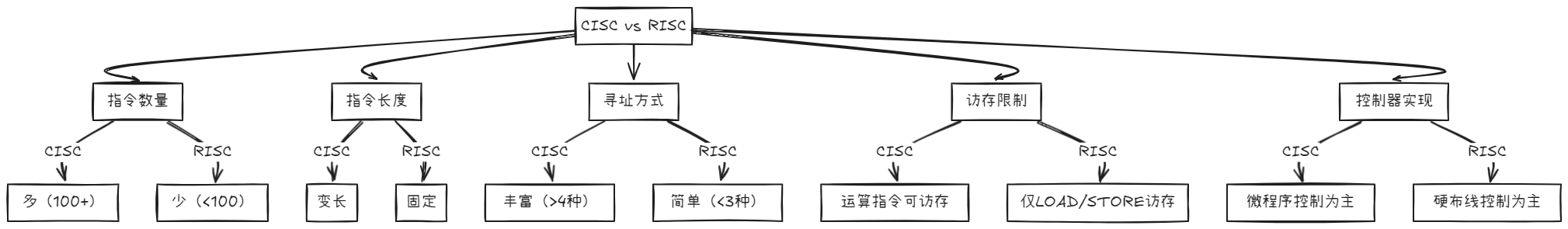

2. 特性对比

三、RISC的优化逻辑

1. 硬件优化

   • 单周期指令：绝大多数指令在1个时钟周期内完成。
   • 流水线设计：通过并行执行消除资源闲置（如五级流水：取指、译码、执行、访存、写回）。
   • 寄存器优化：增加通用寄存器数量（常达32个以上），减少访存开销。


2. 编译器优化

   • 延迟槽调度：填充流水线空闲周期，避免因分支指令导致的流水线停顿。
   • 寄存器分配优化：最大化利用寄存器，减少内存访问。

四、关键性能公式

程序执行时间 $t$ 可表示为：
$$t=I\times CPI\times T$$

• $I$：程序总指令数（CISC更小，RISC稍大）。
• $CPI$：平均每条指令周期数（RISC接近1，CISC更高）。
• $T$：时钟周期时间（RISC较短）。

示例对比：

类型	平均指令数（I）	平均CPI	时钟周期（T）	性能优势
CISC	1000	4	1ns	低
RISC	1500	1	0.8ns	高

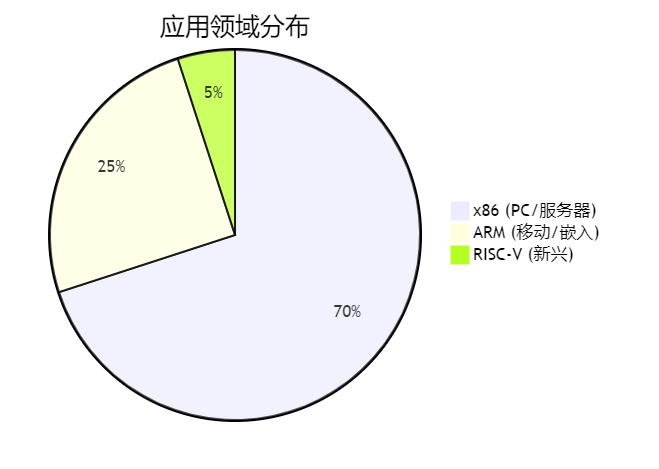

五、典型架构与应用

1. CISC代表：x86架构（Intel/AMD）。

   • 特点：兼容性强，适合复杂应用（如Windows系统、服务器负载）。

2. RISC代表：ARM架构（移动设备）、RISC-V（开源嵌入）。

   • 特点：低功耗、高性能，广泛用于手机（如苹果A系列芯片）、IoT设备。


六、总结：CISC与RISC的平衡

现代架构（如x86-64）融合两者特性：

• 硬件层面：兼容CISC指令，但内部微码转为RISC风格操作。
• 软件层面：编译器优化生成更高效的指令序列。

3.5.3 VLIW 和EPIC

VLIW（Very Long Instruction Word，超长指令字）和 EPIC（Explicit Parallel Instruction Code，显式并行指令代码）是两种以编译器驱动的并行指令处理技术，通过静态调度实现高效指令级并行。

一、核心概念与设计目标

1. VLIW

   • 原理：将多个独立的简单指令组合成一条超长指令字（通常128~256位），运行时分解到多个功能单元并行执行。
   • 特点：
     • 编译器负责分析指令间并行性和数据依赖，确定可并行执行的指令组合。
     • 硬件简化：无需动态调度（如超标量的乱序执行），降低电路复杂度。
   • 示例：将4条独立指令合并为1条VLIW指令。

2. EPIC

   • 衍生于VLIW：由Intel和HP联合设计，强调显式并行性（由编译器显式标记并行指令）。
   • 目标：克服传统分支预测和数据依赖的局限性，减少流水线中断。
   • 代表架构：Intel IA-64（Itanium系列）。

二、核心技术与执行流程

1. VLIW的执行流程

• 关键要点：
  • 组合条件：指令间无数据依赖。
  • 硬件架构：包含多个独立执行单元（如ALU、FPU、内存单元等），并行处理超长指令中的子指令。

2. EPIC的优化与指令束

EPIC将显式并行性和高级分支处理结合：

• 并行指令束（Instruction Bundle）：每个指令束包含3条不相关的指令（128位）。

• 分支判定技术：


  • 相比传统分支预测，无需清空流水线，提高稳定性。

EPIC执行流程（以IA-64为例）

---

三、关键技术与对比

1. 核心功能特性

技术	并行方式	调度主体	硬件复杂度	编译器角色
VLIW	静态组合指令束	编译器	低（无动态调度）	分析并行与依赖关系
EPIC	显式标记并行性	编译器	中等（支持动态检测）	显式打包指令束
超标量	动态调度多指令	硬件	高（乱序执行）	无直接控制

2. 创新技术

• 数据推测装载：预加载可能需要的缓存数据，减少访存延迟。
• 分支判定技术：同时执行多路径分支，避免预测错误开销。
• 大规模寄存器：减少访存依赖（如Itanium的128个整数和浮点寄存器）。

四、与传统架构的对比如表

架构	CISC	RISC	VLIW/EPIC
设计	复杂指令，硬件微码	精简指令，硬布线控制	超长指令束，编译器显式调度
并行性	序列化执行	流水线/超标量	静态或显式并行
硬件	复杂控制逻辑	简单控制逻辑	功能单元多，逻辑简单
优势	指令密度高	执行效率高	并行度高，低功耗
劣势	难以并行优化	依赖动态调度	编译器复杂，适应性弱

五、应用场景与限制

1. 适用领域：科学计算、大规模并行处理（如AI训练、金融建模）。
2. 限制：
   • 编译器依赖：需智能编译器发现并打包并行指令。
   • 代码灵活性差：动态生成代码难以优化。
   • 缓存需求大：超长指令束占用较大缓存空间。
