《------正文------》

目录

  • 摘要
  • 方法详解
    • 1. SPD-Conv结构
    • 2. 实现细节
  • 创新点
  • SPD-Conv的作用机制
    • 在目标检测中的应用（YOLOv5-SPD）
    • 在图像分类中的应用（ResNet-SPD）
  • 总结与启示
  • SPDConv模块源码与注释

摘要

在这里插入图片描述

  • ​核心问题：现有CNN架构在低分辨率图像和小物体检测任务中性能显著下降，根源在于普遍使用的跨步卷积（strided convolution）和池化层会导致细粒度信息丢失。
  • ​解决方案：提出新型CNN构建模块SPD-Conv，完全替代跨步卷积和池化层，由空间到深度（SPD）层+非跨步卷积层组成。
  • ​效果：
    • 在目标检测（YOLOv5改造）和图像分类（ResNet改造）任务中验证
    • 在COCO、Tiny ImageNet等数据集上显著提升AP和top-1准确率
    • 对小物体检测（APs提升最高达19%）和低分辨率图像效果尤为突出

在这里插入图片描述

方法详解

1. SPD-Conv结构

在这里插入图片描述

组件功能数学表达特点
​SPD层特征图下采样输入： X ( S , S , C 1 ) X(S,S,C_1) X(S,S,C1​) → 输出： X ′ ( S s c a l e , S s c a l e , s c a l e 2 C 1 ) X'(\frac{S}{scale}, \frac{S}{scale}, scale^2C_1) X′(scaleS​,scaleS​,scale2C1​)无信息丢失的下采样
​非跨步卷积通道数调整使用stride=1的卷积核，输出 X ′ ′ ( S s c a l e , S s c a l e , C 2 ) X''(\frac{S}{scale}, \frac{S}{scale}, C_2) X′′(scaleS​,scaleS​,C2​)保留全部判别性特征

2. 实现细节

  • ​SPD层工作流程：

    1. 按scale因子切片特征图（如scale=2时得到4个子图）
    2. 沿通道维度拼接子图
    3. 示例：640x640输入 → SPD(scale=2) → 320x320输出（通道数×4）

  • ​与传统方法对比：

    方法信息保留适用场景计算效率
    跨步卷积丢失高频信息高分辨率场景高
    最大池化丢失空间细节大物体检测高
    SPD-Conv完全保留小物体/低分辨率中等

创新点

  1. ​架构革新：

    • 首次完全消除CNN中的跨步操作
    • 统一处理下采样（替代池化和跨步卷积）

  2. ​理论突破：

    • 证明传统下采样是性能瓶颈的理论依据
    • 提出信息无损下采样范式

  3. ​工程价值：

    • 即插即用：兼容主流CNN架构（YOLO/ResNet等）
    • 开源实现：提供PyTorch/TensorFlow支持

  4. ​性能优势：

    • COCO数据集小物体AP提升最高达19%
    • Tiny ImageNet分类准确率提升2.84%

SPD-Conv的作用机制

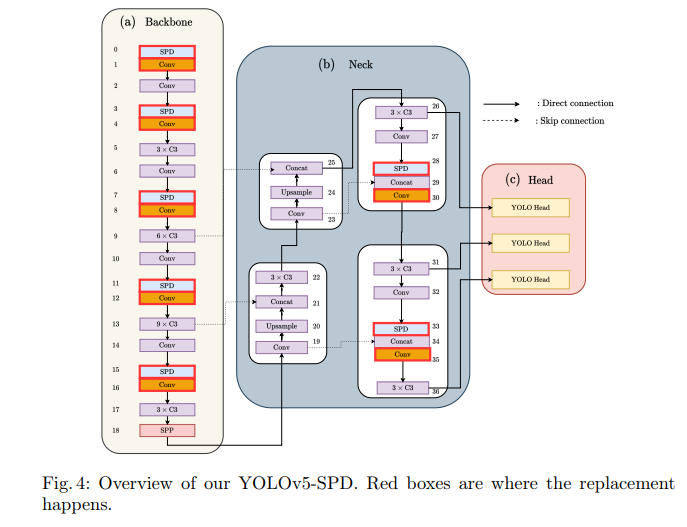

在目标检测中的应用（YOLOv5-SPD）

在这里插入图片描述

  1. ​改造点：

    • 替换7个stride=2卷积层（Backbone 5层 + Neck 2层）
    • 保持原网络宽度/深度缩放策略

  2. ​效果增强原理：

    • 多尺度特征保留：SPD层将空间信息转化为通道信息
    • 小物体检测：1/4分辨率下仍保持有效特征

  3. ​可视化对比：

    • 传统YOLOv5：漏检被遮挡物体（长颈鹿）
    • YOLOv5-SPD：成功检测微小物体（人脸+长椅）

在图像分类中的应用（ResNet-SPD）

在这里插入图片描述

  1. ​改造策略：

    • 移除原始max pooling层（因输入分辨率已较低）
    • 替换4个stride=2卷积

  2. ​分类优势：

    • 低分辨率图像（64x64）纹理特征保留更完整
    • 错误案例分析：ResNet18误分类样本被SPD版本正确识别

总结与启示

  1. ​核心结论：

    • 传统下采样方法是小物体检测的性能瓶颈
    • SPD-Conv在同等参数量下实现显著性能提升

  2. ​应用指导：

    • ​推荐场景：监控摄像头、医学影像、卫星图像等小物体/低分辨率任务
    • ​慎用场景：高分辨率大物体检测（可能增加不必要计算量）

SPDConv模块源码与注释

#论文地址：https://arxiv.org/pdf/2208.03641.pdf
#代码地址：https://github.com/LabSAINT/SPD-Conv

import torch
import torch.nn as nn

# 自动填充函数，用于确保卷积操作后输出的特征图尺寸与输入相同
def autopad(k, p=None, d=1):  # kernel, padding, dilation
    """计算填充大小，使得卷积操作后输出尺寸与输入相同。

    参数:
        k (int or list): 卷积核大小
        p (int or list, optional): 填充大小，默认为None
        d (int or list, optional): 膨胀因子，默认为1

    返回:
        p (int or list): 计算后的填充大小
    """
    if d > 1:
        k = d * (k - 1) + 1 if isinstance(k, int) else [d * (x - 1) + 1 for x in k]  # 计算实际卷积核大小
    if p is None:
        p = k // 2 if isinstance(k, int) else [x // 2 for x in k]  # 自动计算填充大小
    return p

# 定义SPDConv类，继承自nn.Module
class SPDConv(nn.Module):
    """标准卷积层，支持多种参数配置，包括输入通道数、输出通道数、卷积核大小、步幅、填充、分组、膨胀因子和激活函数。

    参数:
        c1 (int): 输入通道数
        c2 (int): 输出通道数
        k (int, optional): 卷积核大小，默认为1
        s (int, optional): 步幅，默认为1
        p (int or list, optional): 填充大小，默认为None
        g (int, optional): 分组数，默认为1
        d (int or list, optional): 膨胀因子，默认为1
        act (bool or nn.Module, optional): 是否使用激活函数，默认为True
    """
    default_act = nn.SiLU()  # 默认激活函数为SiLU

    def __init__(self, c1, c2, k=1, s=1, p=None, g=1, d=1, act=True):
        """初始化卷积层。

        参数:
            c1 (int): 输入通道数
            c2 (int): 输出通道数
            k (int, optional): 卷积核大小，默认为1
            s (int, optional): 步幅，默认为1
            p (int or list, optional): 填充大小，默认为None
            g (int, optional): 分组数，默认为1
            d (int or list, optional): 膨胀因子，默认为1
            act (bool or nn.Module, optional): 是否使用激活函数，默认为True
        """
        super().__init__()
        c1 = c1 * 4  # 将输入通道数乘以4
        self.conv = nn.Conv2d(c1, c2, k, s, autopad(k, p, d), groups=g, dilation=d, bias=False)  # 定义卷积层
        self.bn = nn.BatchNorm2d(c2)  # 定义批量归一化层
        self.act = self.default_act if act is True else act if isinstance(act, nn.Module) else nn.Identity()  # 定义激活函数

    def forward(self, x):
        """前向传播函数，对输入进行卷积、批量归一化和激活操作。

        参数:
            x (torch.Tensor): 输入张量

        返回:
            torch.Tensor: 处理后的张量
        """
        # 将输入张量按通道维度进行切片并拼接，增加通道数
        x = torch.cat([x[..., ::2, ::2], x[..., 1::2, ::2], x[..., ::2, 1::2], x[..., 1::2, 1::2]], 1)
        # 应用卷积、批量归一化和激活函数
        return self.act(self.bn(self.conv(x)))

    def forward_fuse(self, x):
        """前向传播函数（融合版本），对输入进行卷积和激活操作，不包含批量归一化。

        参数:
            x (torch.Tensor): 输入张量

        返回:
            torch.Tensor: 处理后的张量
        """
        # 将输入张量按通道维度进行切片并拼接，增加通道数
        x = torch.cat([x[..., ::2, ::2], x[..., 1::2, ::2], x[..., ::2, 1::2], x[..., 1::2, 1::2]], 1)
        # 应用卷积和激活函数
        return self.act(self.conv(x))

在这里插入图片描述

好了，这篇文章就介绍到这里，喜欢的小伙伴感谢给点个赞和关注，更多精彩内容持续更新~~
关于本篇文章大家有任何建议或意见，欢迎在评论区留言交流！
