基于LabVIEW的伺服阀高频振动测试闭环控制系统

news2025/4/21 16:45:20

为实现伺服阀在设定位置上下快速移动（1kHz控制频率）的振动测试目标，需构建基于LabVIEW的闭环控制系统。系统需满足高速数据采集、实时控制算法（如PID或自适应控制）、高精度电流驱动及传感器反馈处理等需求。结合用户提供的伺服阀参数（如±40mA控制电流、动态性能≥25Hz、线位移传感器特性），以下提供方案设计及设备选型建议。

方案设计及选型对比

1. 控制平台选型

(1) NI cRIO系列

型号：cRIO-9045（搭载Intel Atom四核处理器，1.33 GHz）
特点：
- 支持LabVIEW Real-Time模块，确保1kHz控制频率的实时性；
- 集成FPGA（Xilinx Artix-7）用于高速信号处理；
- 模块化设计，可扩展模拟输入/输出（如NI 9223电压采集模块、NI 9265电流输出模块）。
适用场景：高精度、高实时性要求的实验室或工业测试。
价格：整套系统（含控制器、I/O模块）约15-25万元。

(2) 倍福（Beckhoff）CX系列

型号：CX2040（Intel Celeron双核，1.1 GHz）
特点：
- 基于TwinCAT 3实时系统，支持EtherCAT总线通信；
- 支持C/C++或LabVIEW通过ADS接口集成；
- 扩展模块如EL3064（模拟输入）、EL4132（模拟输出）。
适用场景：工业自动化环境中的高速控制。
价格：约10-18万元。

(3) Moog伺服控制器

型号：Moog D136系列
特点：
- 专为伺服阀设计，内置高精度电流放大器（±80mA过载能力）；
- 支持CANopen或EtherCAT通信；
- 集成动态补偿算法，适合复杂振动测试。
适用场景：航空航天、高动态性能测试。
价格：约30-50万元（含驱动模块）。

对比分析：

实时性：NI cRIO与倍福CX均支持1kHz控制频率，但cRIO的FPGA更适合高速逻辑处理；Moog方案集成度高，但成本较高。
开发便捷性：LabVIEW原生支持cRIO，开发周期短；倍福需结合TwinCAT环境，灵活性稍低。
成本：倍福性价比最优，cRIO次之，Moog最高。

2. 电流驱动模块

伺服阀采用±40mA电流控制的原因：

阀芯驱动力需求：高电流可产生足够电磁力驱动阀芯快速响应；
动态性能匹配：±40mA范围与25Hz动态带宽匹配，确保阶跃响应与振动测试需求。

推荐方案：

NI 9265模块：16位分辨率，±20mA输出（需外部放大电路扩展至±40mA）；
第三方驱动板：如Advanced Motion Controls的伺服驱动器（如AZB60A8），支持±40mA输出，集成过载保护。

3. 传感器信号处理

线位移传感器接口：
- 激励信号：通过NI 9264模块输出6V/3kHz正弦波；
- 反馈采集：NI 9223模块（24位ADC，±10V输入，512kS/s）采集VA/VB信号，LabVIEW处理灵敏度误差与交叉干扰
闭环算法：
- PID控制：通过LabVIEW PID工具包实现，结合前馈补偿提高响应速度；
- 自适应控制：针对温度漂移（-55℃~205℃），采用模糊PID或模型参考自适应算法。

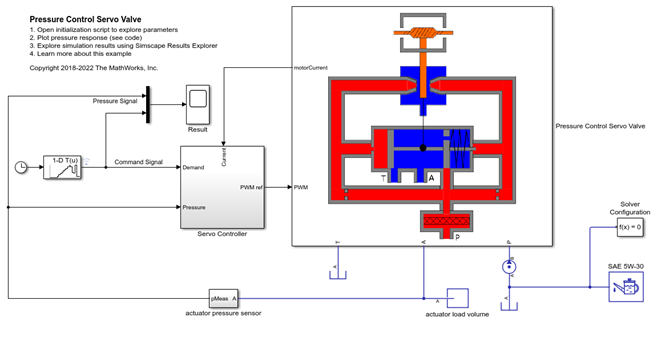

4. 系统架构图

关键组件：
- 实时控制器：NI cRIO-9045（主控）；
- I/O模块：NI 9223（传感器采集）、NI 9265（电流输出）；
- 驱动模块：AZB60A8（扩展电流至±40mA）。

5. Windows系统可行性分析

局限性：Windows非实时系统，1kHz控制周期（1ms）可能因任务调度延迟导致抖动；
解决方案：
- 方案1：采用LabVIEW Real-Time模块部署在cRIO或倍福CX，绕过Windows限制；
- 方案2：若强制使用Windows，需搭配实时扩展卡（如NI PCIe-7842R），但稳定性低于专用控制器。
