1 概述

按照DirectShow 对播放器模块的划分，一个完整的播放器应该需要获得以下四个模块支持：

Source Filter : 数据源，可以是本地文件fopen, 也可以是网络文件,http,rtp,rtmp 等等

Demux Fliter: 解复用，下载的数据是带容器封装的，需要Demux Filter 解析头部信息，分离音频，视频流，然后送到对应的解码器。

Decoder Fliter ：对音频，视频流进行解码输出。

Render Filter：显示模块，这个FFMPEG 并没有去集成，它也是采用SDL render.

敲黑板：FFMPEG是一个多媒体的框架！！！对用户而言，它统一了不同IO 协议，不同封装格式，不同编解码格式的接口，用户在使用时只用关注自己业务逻辑就行，下面我们将根据以上4个模块来拆解FFMPEG 架构。

2 Source Filter

在FFMPEG 中，Source Filter 可以分三层，最底层是local file , http,rtp 等具体的文件协议，第二层是URLContext ，它的成员URLProtocol 则指向具体协议的open/read. 第三层AVIOContext 在URLContext 基础上加了buff 管理。

对应到FFMPEG 具体的类，可表示为: AVIOContext < URLContext < URLProtocol ,分别对应的文件为：aviobuf.c, avio.c ,file.c 。 URLProtocol 指向的是具体的协议，比如本地文件，在File.c 里面有这样一个定义：

const URLProtocol ff_pipe_protocol = {
    .name                = "pipe",
    .url_open            = pipe_open,
    .url_read            = file_read,
    .url_write           = file_write,
    .url_get_file_handle = file_get_handle,
    .url_check           = file_check,
    .priv_data_size      = sizeof(FileContext),
    .priv_data_class     = &pipe_class,
    .default_whitelist   = "crypto"
};

这会在初始化的时候根据不同的URL去指定，当上层调用open /read 函数时候，对应本地文件来说对应file_open/file_write，其实就是C 库支持的fopen/fread.

URLProtocol,它根据URL 指向具体的文件协议，使用者无需区分具体的文件协议，因为这里统一了文件协议API. 如下图，展现加载过程，url_protocols[i]包含具体文件协议的函数，然后匹配对应为文件协议。

AVIOContext 则是实现对读取的数据进行Buff 管理。

问AVIOContext, URLContext, URLProtocol, FileContext 之间的关系？

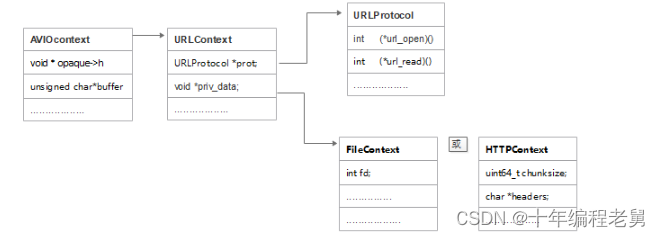

答：它们关系如下图所示，URLProtocol,FileContext 都是URLContext 的成员，分别对应*prot, *priv_data. URLProtocol 统一了各个IO 协议的接口，FILEContext是本地文件协议的上下文。URLContext 是AVIOContext 成员（URLContext = AVIOConetx->opaque->h），而AVIOContext 相对于URLContext加了buff 管理，其他IO 协议也可以类比。

3 Demux Fliter

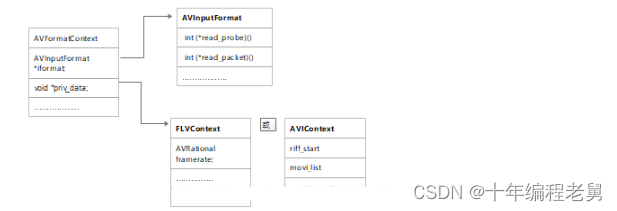

Demux Fliter 可分为两层，底层是FLVContext,AVIContext 等等这些具体的文件封装，善上层是AVFormatContext，它的成员struct AVInputFormat *iformat; 则指向具体的封装文件，统一了API，使用者无需区分具体的格式的文件。层次关系如下图所示：

4 Decoder Fliter

Decoder Fliter 实现解码功能，也是播放器的核心和难点。它可以分为两层，最底层是具体的编码格式，如H264，VP8,VP9等等，上层是AVCodecContext，它的成员AVCodec *codec; 则指向了具体的编解码格式，统一了编解码的API 接口，使用者调用统一的API即可，无需区分具体的编解码格式。其层次关系如下图所示：
