VCS与Verdi联仿，简要工程模板，持续更新中…

背景

1. 学习verilog，故用vcs来编译verilog，用verdi来查看波形。
2. 提供一套简要verilog工程模板去执行教程中代码，并分析波形。

编写工程模块

1. 建立工程在temp文件夹下新建文件夹/rtl、/sim、/tb，如下：

➜  CSDN cd temp
➜  temp ls
rtl  sim  tb

2. 在/rtl文件夹下新建两个.v文件： template.v和timescale.v ，为模板rtl代码。

➜  rtl ls
template.v  timescale.v

3. 在/tb文件夹下新建.sv文件：tb_template.sv，为test bench文件。

➜  tb ls
tb_template.sv

4. 在/sim文件夹下新建Makefile、runtemp和file.f文件，来进行vcs编译以及verdi看波形。

➜  sim ls
Makefile  file.f  runtemp

其中Makefile为makefile脚本写的自动编译工具，runtemp为写的简易自动编译工具。
4.1 使用Makefile脚本来进行自动编译。
方法：在文件夹/sim下运行命令 make就会编译完成，并且生成波形文件，再用verdi查看即可。由vcs编译和verdi打开产生的文件可以用 make clean清除掉。
4.2 使用简易编译工具runtemp进行编译的命令为：source runtemp

至此，简要工程模板配置完成。

使用工程模板

设计一个如下图的四选一选择器，用模板去编译和仿真看波形来验证模板是否正确。

选择器的rtl代码：

module mux4to1(
        input [1:0]     sel ,
        input [1:0]     p0 ,
        input [1:0]     p1 ,
        input [1:0]     p2 ,
        input [1:0]     p3 ,
        output [1:0]    sout);

   reg [1:0]     sout_t ;

   always @(*) begin
      if (sel == 2'b00)
        sout_t = p0 ;
      else if (sel == 2'b01)
        sout_t = p1 ;
      else if (sel == 2'b10)
        sout_t = p2 ;
      else
        sout_t = p3 ;
   end
   assign sout = sout_t ;

endmodule

四选一选择器的testbench代码：

`timescale 1ns/1ps
module test ;
   reg [1:0]    sel ;
   wire [1:0]   sout ;
   initial begin
      sel       = 0 ;
      #20 sel   = 3 ;
      #20 sel   = 1 ;
      #20 sel   = 0 ;
      #20 sel   = 2 ;
   end
   mux4to1 u_mux4to1 (
        .sel    (sel),
        .p0     (2'b00),        //path0 are assigned to 0
        .p1     (2'b01),        //path1 are assigned to 1
        .p2     (2'b10),        //path2 are assigned to 2
        .p3     (2'b11),        //path3 are assigned to 3
        .sout   (sout));

   //finish the simulation
   always begin
         #100;
         if ($time >= 1000) $finish ;
   end

`ifdef FSDB
initial begin
	$fsdbDumpfile("tb_template.fsdb");
	$fsdbDumpvars;
end
`endif
endmodule

其中，每个自己的tb一定要保留如下片段，来保存仿真产生的信号波形，然后才能用verdi打开。

`ifdef FSDB
initial begin
	$fsdbDumpfile("tb_template.fsdb");
	$fsdbDumpvars;
end
`endif

接下来编译修改后的模板工程，打开文件夹/sim，在sim文件夹下输入make，在sim文件下产生这些文件：

其中，tb_template.fsdb文件就是verdi能打开的波形文件了。

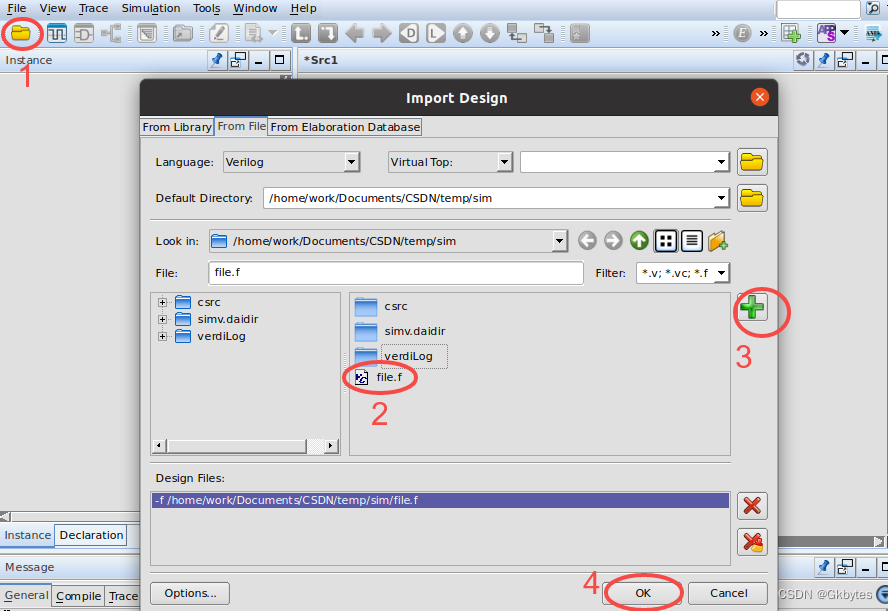

然后通过下图中的步骤用verdi打开代码文件。
再按照如下步骤打开波形文件：

最后按如下步骤查看波形：

仿真结果

如下结果显示四选一选择器正确，故也得出模板工程正确。

工程下载地址

模板工程下载地址
