概述

该工具可以对程序进行反汇编，然后打印出运行每个汇编时各个寄存器的值（类似于gdb单步调试，然后每一步都打印寄存器的值）。同时可以实时地打印各个分支跳转指令实际跳转的方向。

一、下载源码

这个不是dynamorio的官方仓库，是我自己fork出来的，加了自己的代码

git clone https://gitee.com/xiaolicangdao/instr_trace.git dynamorio

二、安装dynamorio

为了方便，我在WSL进行的环境配置

1、安装依赖

sudo apt-get install cmake g++ g++-multilib doxygen git zlib1g-dev

cmake版本有一定要求，如果apt安装的版本不够新，可以自己从源码安装

2、编译

$ cd dynamorio
$ mkdir build
$ cd build

# 以防有人对cmake不熟悉，提示一下注意命令后面有两个点

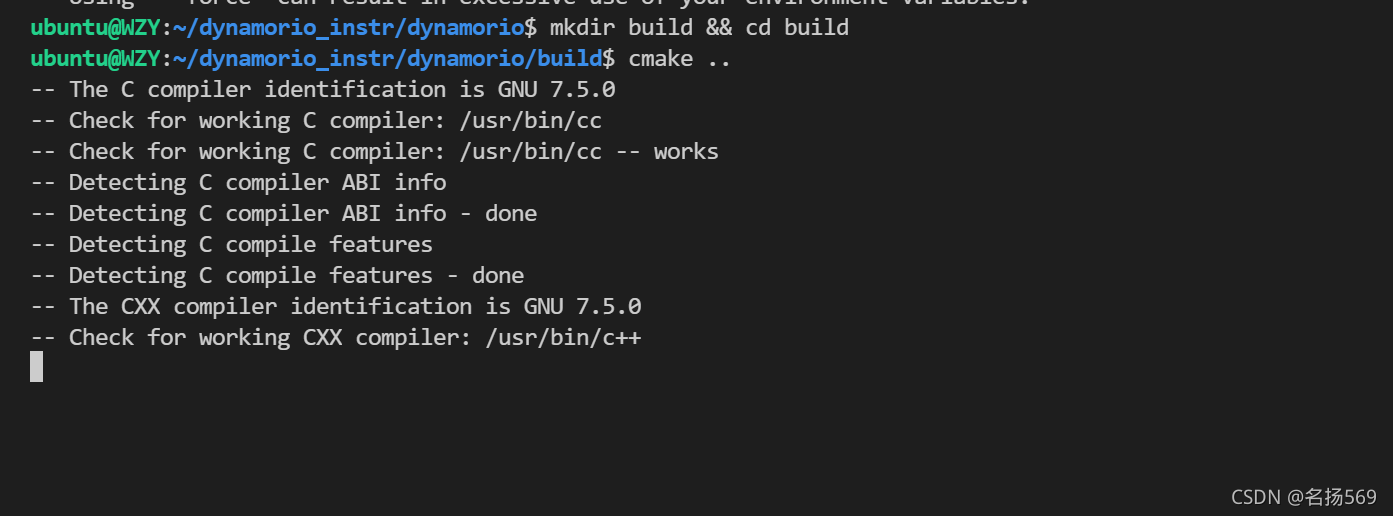

$ cmake ..

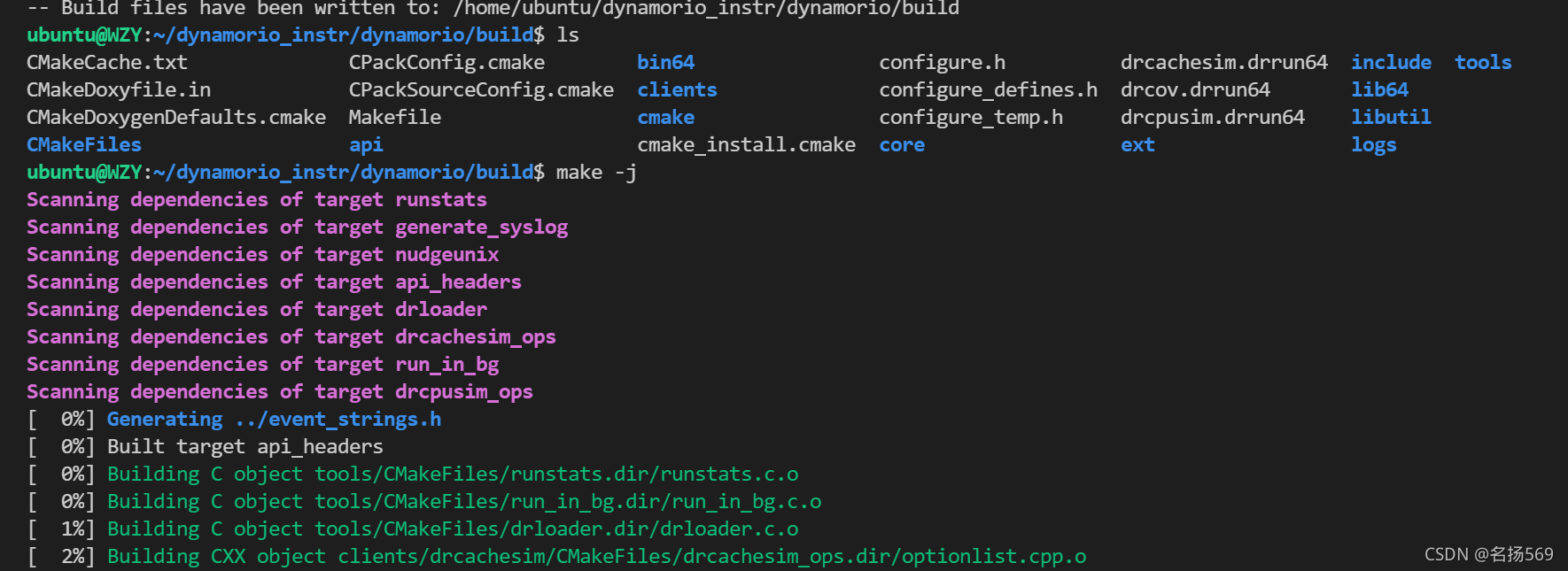

$ make -j

3、测试安装是否成功

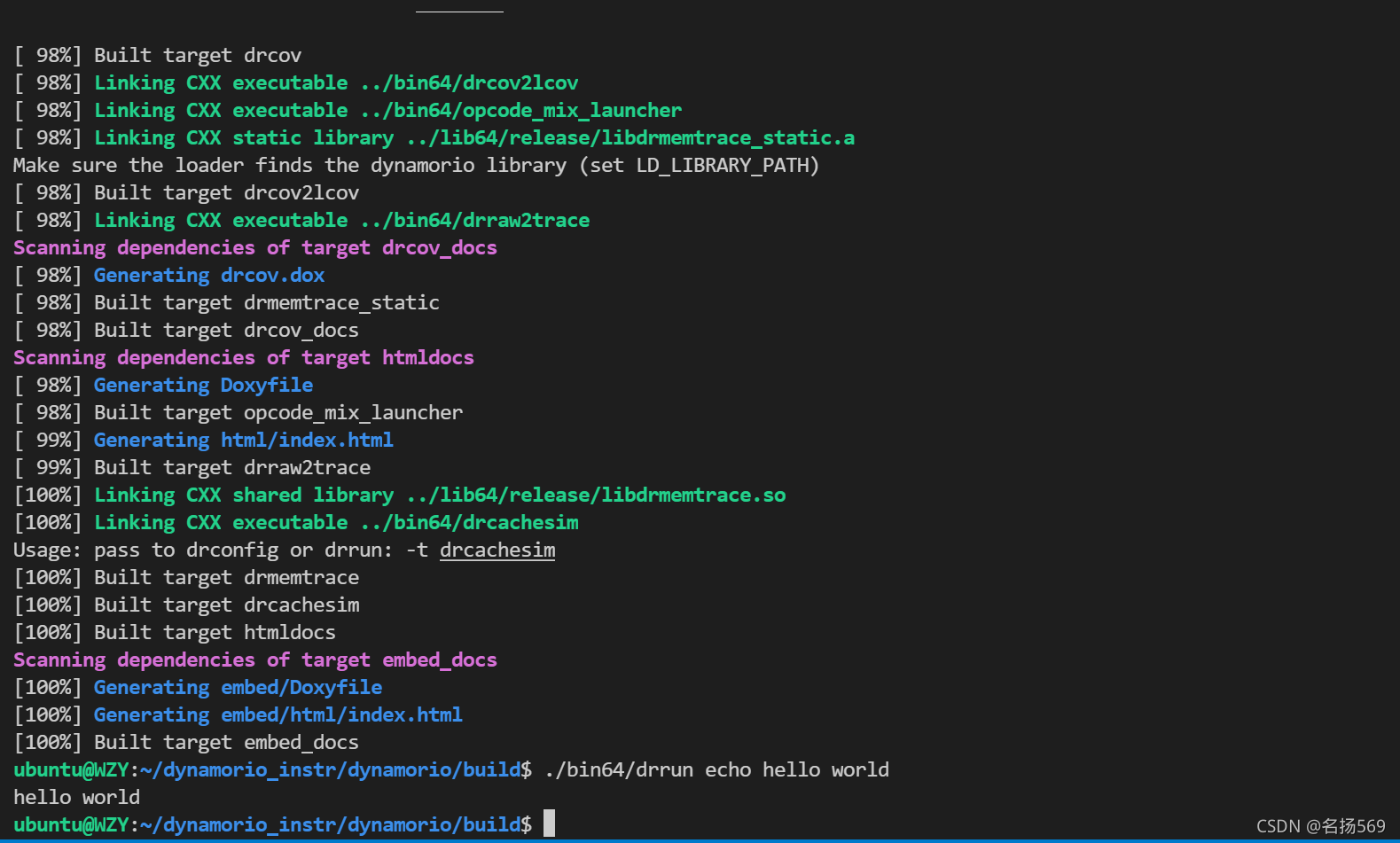

$ ./bin64/drrun echo hello world

参考截图

三、安装instr_trace工具

1、文件说明

mytool文件下为instr_trace工具的所有内容，run.sh为参考运行脚本

2、编译

$ cd mytool/build

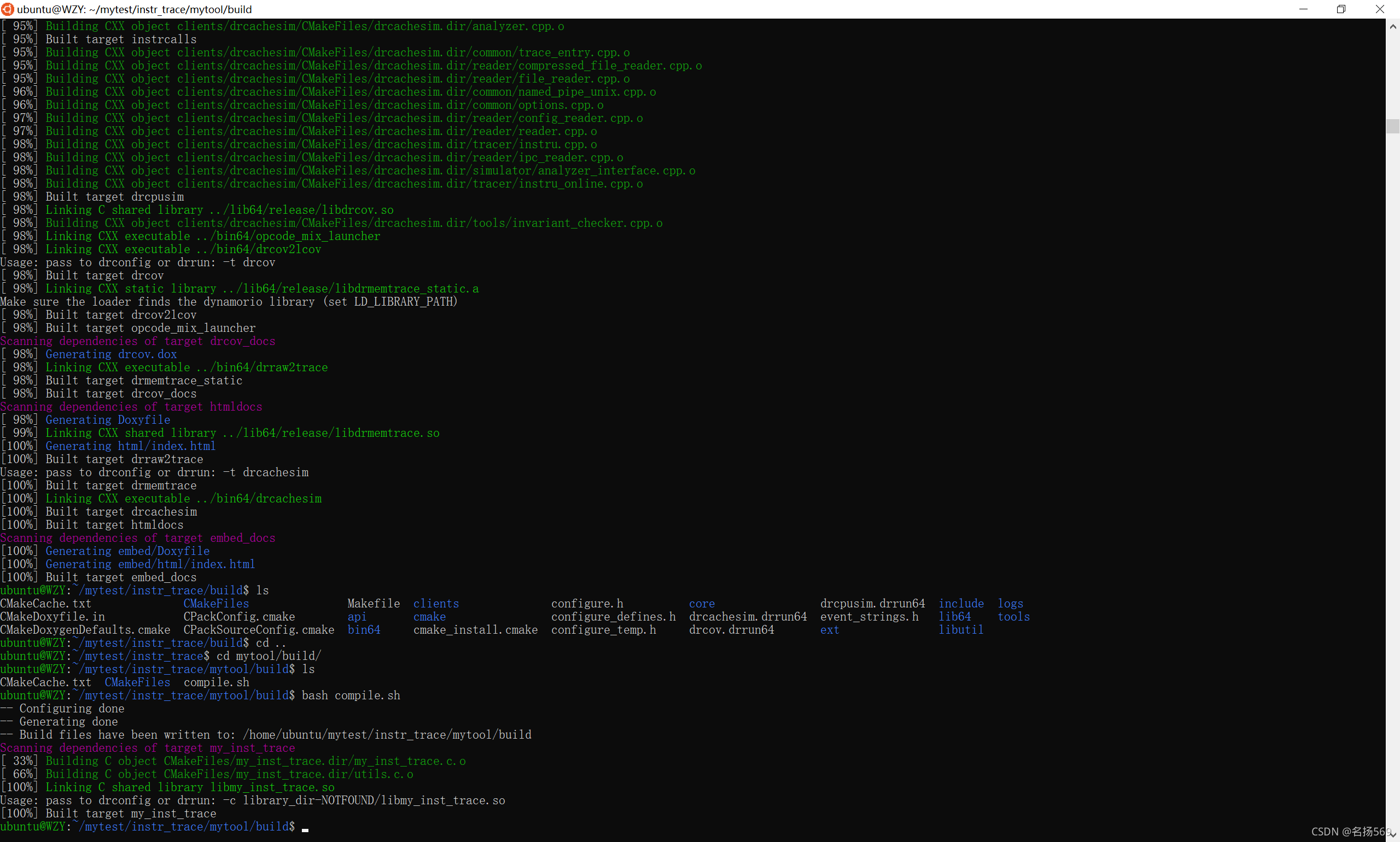

$ bash compile.sh

3、运行

前提：切换当前目录到dynamorio的主目录
参数解释：bash run.sh 程序 trace文件

$ bash run.sh ~/test/test ./test.asm
$ head ./test.asm # 查看文件的前10行

参考截图：

四、生成的文件格式说明

我利用dynamorio工具打印出了每条指令的源操作数、源操作数的值和目标操作数（注意没有打印目标操作数的值，因为脚本的功能不够完善），且注释的格式是我自己根据实际需要写的，并不是说非要使用这个格式。
下面挑几个例子介绍一下

（1）mov指令（寄存器->寄存器）

mov    rbp, rsp
; dst: reg: rbp(8 byte)
; src: rsp 0x00007ffff85e7280
; 0.000000

1. mov rbp, rsp：反汇编的指令
2. ; dst: reg: rbp(8 byte) ：dst表示它是目标操作数，reg表示目标操作数是寄存器类型，rbp为具体的寄存器名称，(8byte)表示这个指令操作的数据宽度为8byte，即64bit
3. ; src: rsp 0x00007ffff85e7280：src表示它是源操作数，rsp为具体的寄存器名称，0x00007ffff85e7280为该寄存器的值（这个值显然是一个地址）
4. ; 0.000000：是源操作数的浮点数格式，即将源操作数的值用浮点数来解释，在此处是没有意义的，因为rsp寄存器里放的并不是浮点数。

（2）mov指令（内存->寄存器）

mov    rax, qword ptr [0x00491eb0]
; dst: reg: rax(8 byte)
; src: mem: 0x491eb0, read_sz=0x8, val=0x00000002 0x00000001
; 0.000000

1. mov rax, qword ptr [0x00491eb0]：反汇编的指令
2. dst: reg: rax(8 byte) ：略
3. ; src: mem: 0x491eb0, read_sz=0x8, val=0x00000002 0x00000001：src表示它是源操作数，mem表示源操作数是内存类型的，0x491eb0为内存地址（单位为byte），read_sz=0x8表示该操作的数据宽度为8byte，val=0x00000002 0x00000001为该内存指向的内存的值，val宽度与前面对应，为8byte。
   注意：val的值我是按高地址到地址打印的，即0x00000002为高地址(0x491eb0+0x4)，0x00000001为低地址(0x491eb0)，这个可以使用gdb验证。
4. ; 0.000000：在此处没有意义的，因为源操作数不是浮点数。

（3）mov指令（寄存器->内存）

mov    qword ptr [rbp-0x28], rax
; dst: mem: 0x7ffff85e7258(8 byte)
; src: rax 0x0000000400000003
; 0.000000

1. mov qword ptr [rbp-0x28], rax：反汇编的指令
2. ; dst: mem: 0x7ffff85e7258(8 byte) ：dst表示它是目标操作数，mem表示目标操作数是内存类型，0x7ffff85e7258为具体的内存地址，(8byte)表示数据宽度为8byte
3. ; src: rax 0x0000000400000003：src表示它是源操作数，rax 表示源操作数的寄存器为rax，0x0000000400000003为该寄存器的值，val宽度与前面对应，为8byte。
   注意：rax 的值我也是按高地址到地址打印的，即0x00000004为rax寄存器的高地址部分，0x00000003为rax寄存器的低地址部分(即eax寄存器)，这个也可以使用gdb验证。
4. ; 0.000000：在此处没有意义的，因为源操作数不是浮点数。

（4）lea指令

lea    rdi, [rbp-0x30]
; dst: reg: rdi(8 byte)
; src: mem: 0x7ffff85e7250, read_sz=0x0, val=0x00
; 0 double:
; 0 float:

1. lea rdi, [rbp-0x30]：反汇编的指令，lea指令相当于c语言中的&（取地址操作）
2. ; dst: reg: rdi(8 byte) ：目标寄存器
3. ; src: mem: 0x7ffff85e7250, read_sz=0x0, val=0x00：src表示它是源操作数，mem表示源操作数为地址，然后注意read_sz=0，即它没有从内存中取数据，它只是在计算地址，即rdi=[rbp-0x30]的地址，而不是[rbp-0x30]的数据。
4. 0 double:和; 0 float:：在此处没有意义的，因为源操作数不是浮点数。

（5）jmp指令

jmp    <INVALID>
; src:

无条件跳转指令，没有源操作数和目标操作数
关于跳转指令，可以参考跳转指令手册

(6) cmp指令

cmp 0x7ffff85e71ec(mem) 0x8
; src: mem: 0x7ffff85e71ec, read_sz=0x4, val=0x00000004
; 0.000000
; src: (int)0x8

1. cmp 0x7ffff85e71ec(mem) 0x8 ]：反汇编的指令，cmp指令是比较两个操作数，然后设置标志位寄存器，此处是比较内存0x7ffff85e71ec处的数据与立即数0x8
2. ; src: mem: 0x7ffff85e71ec, read_sz=0x4, val=0x00000004：打印了地址0x7ffff85e71ec处的值
