捷米特JM-ETH-SC 是一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于施耐德Quantumn/Premiun/TSXMicro/Twdio/M200/M218/M221/M241/M238/M25 等系列 PLC 的以太网数据采集，非常方便构建生产管理系统。其中串口既支持 RS485，也支 RS232， 但是同一个产品只能实现一种接口，用户可根据实际需要，参考如下选型表，在订货时告知具体型号。
JM-ETH-SC 选型表：
| 产品型号 | 串口类型 | 串口协议 | 以太网协议 |
| JM-ETH-SC RS485 | RS485 | Modbus RTU/ASCII | Modbus TCP |
| JM-ETH-SC RS232 | RS232 | Modbus RTU/ASCII | Modbus TCP |
功能说明
1、实现 Modbus RTU/ASCII 串行协议与 Modbus TCP 以太网协议的转换，非透传；
2、支持全双工异步通讯模式，效率高、速度快；
3、兼容半双工通讯模式，适用范围广；
4、支持 6 台上位机同时通讯；
5、支持各类上位机软件和触摸屏，通过 Modbus TCP 协议访问设备数据；
6、串口支持 RS232 和 RS484 可选，通讯端口复用，波特率支持 9600bps-115200bps；
7、支持通过高级语言（如 VB、VC、C#等）编程，实现与施耐德 PLC 的数据通讯；
8、专用参数配置和测试工具；
9、支持 Web 网页参数配置和固件升级。
注意：
1.Rst:复位按钮，长按 5-6 秒，直至 COM1 指示灯由常亮闪烁一下，表示复位成功。
典型应用

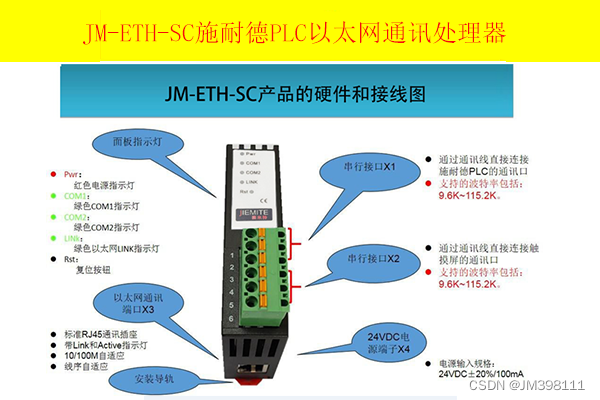

JM-ETH-SC 产品共有 4 个接口：串行接口 X1、串行接口 X2、RJ45 通讯口 X3 和外部电源端子 X4。
串行接口 X1
X1 为 3 线接线端子，通过通讯线连接施耐德 PLC 的通讯口，根据端子排序号，其定义为：
| RS485 接口类型 | |
| 端子排序号 | 定义 |
| 1 | Date+ |
| 2 | Date- |
| 3 | GND |
| RS232 接口类型 | |
| 端子排序号 | 定义 |
| 1 | RD |
| 2 | SD |
| 3 | GND |
X1 接口支持的波特率包括：9.6k~115.2k。
串行接口 X2
X2 为 3 线接线端子，通过通讯线连接触摸屏的通讯口，根据端子排序号，其定义为：
| RS485 接口类型 | |
| 端子排序号 | 定义 |
| 4 | Date+ |
| 5 | Date- |
| 6 | GND |
| RS232 接口类型 | |
| 端子排序号 | 定义 |
| 4 | RD |
| 5 | SD |
| 6 | GND |
X2 接口支持的波特率包括：9.6k~115.2k。
以太网通讯端口 X3
以太网通讯 RJ45 标准插口，遵循以太网接线标准，其针脚定义为：
脚 TX+
脚 TX-
脚 RX+
6 脚 RX-
带有绿色 Link 指示灯，橙色 Active 指示灯。支持 10/100M 波特率自适应，支持线序（交叉 T568A/直连T568B）自适应。
外部 24VDC 电源端子 X4
X4 接口是 JM-ETH-SC 的外接 24VDC 电源输入端子。电源输入规格：24VDC±20%/100mA。接线时注意外壳上的极性标记，靠近底座的端子为 24VDC 正输入。
2.4 指示灯描述
JM-ETH-SC 产品包括四个 LED 指示灯：位于面板上的红色 Pwr 电源指示灯、绿色 COM1 串口指示灯、绿色
COM2 串口指示灯、绿色以太网 LINK 指示灯。
| 操作 | Pwr 电 源指示灯 | 绿色 COM1 串口 指示灯 | 绿色 COM2 串口 指示灯 | 绿色以太网 LINK 指示灯 |
| 上电 | 常亮 | 1HZ 频率闪烁两下（未锁定串口参数，错误状态） | 熄灭（无通讯或通讯异常） | 熄灭（没有连接网线） |
| 常亮（正常状态） | 常亮（连接网线） | |||
| 正常通讯 | 常亮 | 闪烁 | 闪烁 | 常亮 |
