远程监控系统项目里练习

1、项目目标

设备端：

（1）基于stm32mp157开发板，裁剪linux5.10.10，完成ov5640摄像头移植；

（2）完成用户层程序，完成对摄像头的控制及与云端服务的数据交互。

云端：

（1）完成TCP服务器，完成用户端<---->设备端的数据转发；

（2）使用关系型数据库，存储用户与设备的基础信息。

用户端：

（1）Qt开发应用界面，包括用户注册、用户登录、设备绑定、设备控制等功能；

（2）移植opencv，实现人脸框选功能。（未实现）

2、项目设计

2.1 Qt用户端设计(原型图)

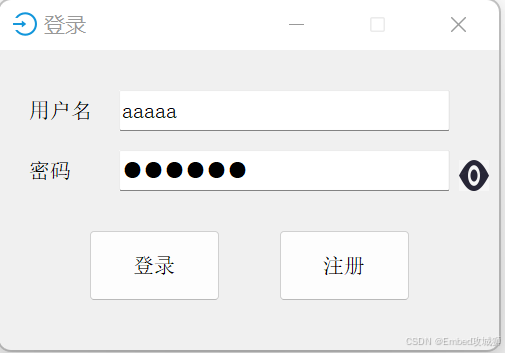

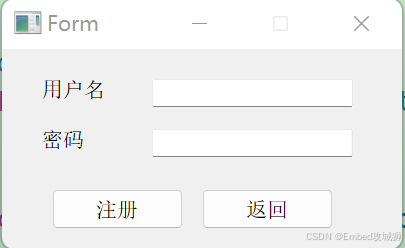

2.1.1 用户登录和用户注册

点击眼睛：展示密码

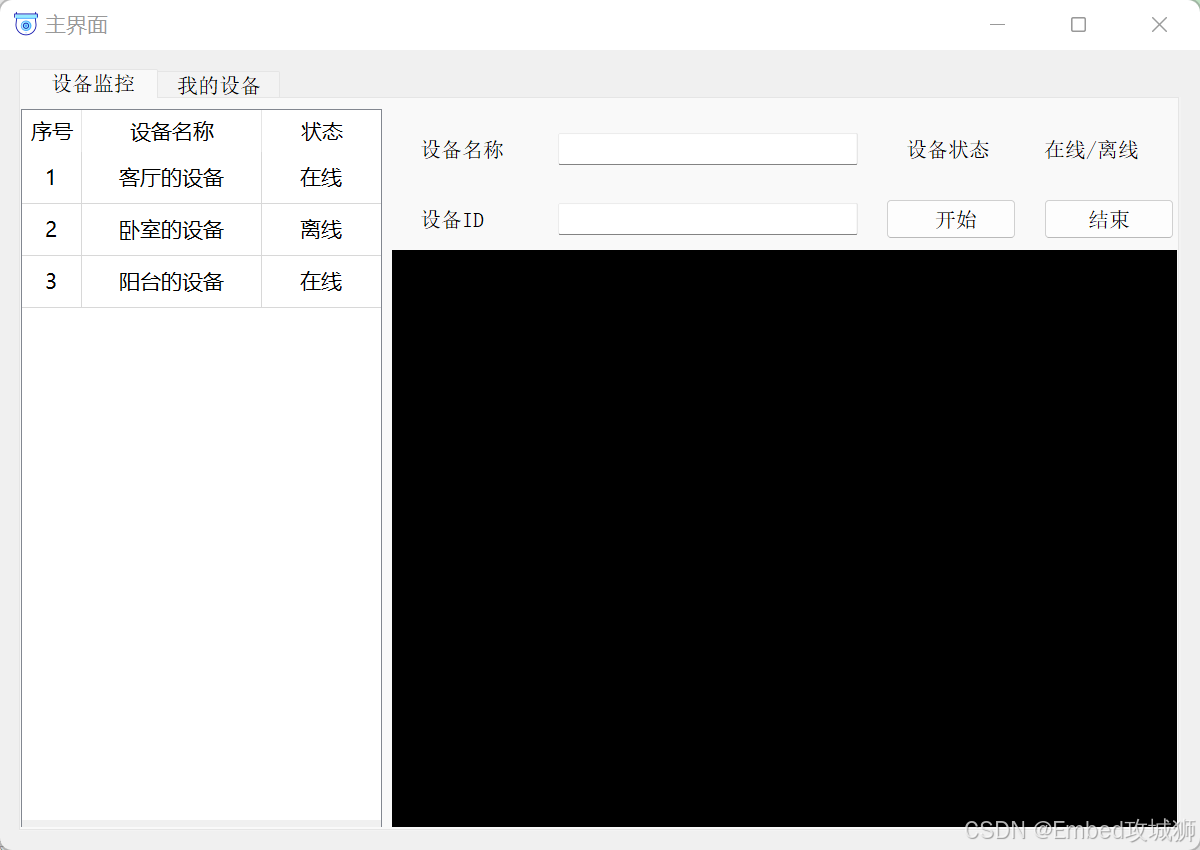

2.1.2 主界面（Tab1：设备监控）

双击左侧表格，设备具体信息展示在右侧；

点击开始按钮，黑色区域展示远程摄像头拍摄的内容（此时不可切换至其他页面，直至点击结束按钮）。

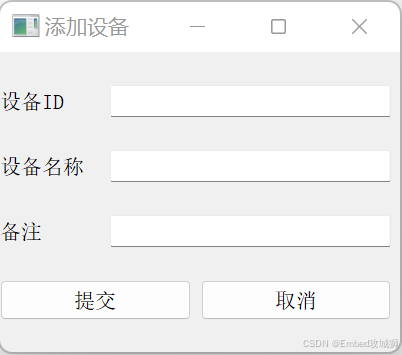

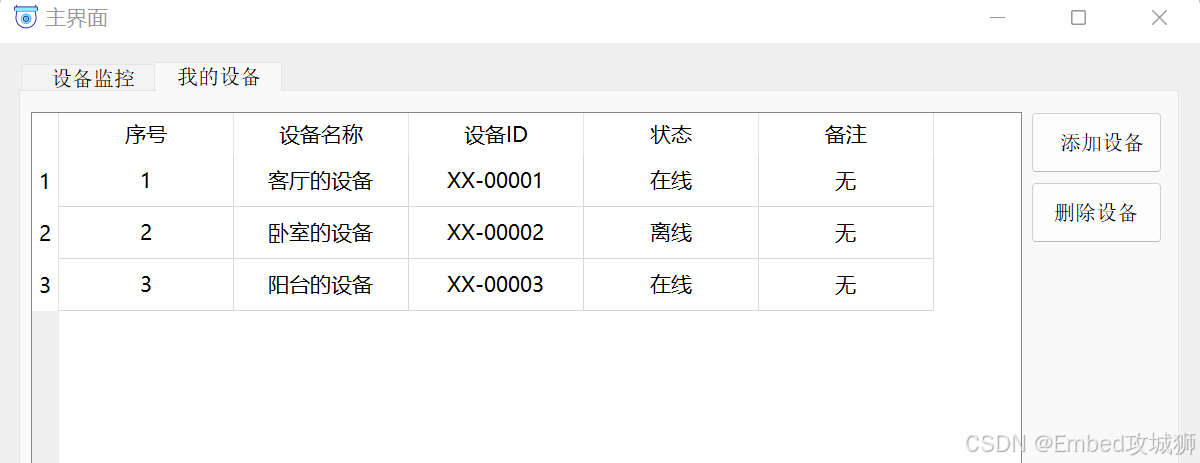

2.1.3 设备绑定(Tab2: 我的设备)

主要功能：将登录的用户与远程的摄像头设备关联。

2.2 Qt用户端程序设计

2.2.1 单例模式

设计了 MyWidgetFactory，管理LoginWidget、RegistWidget、MainWidget和AddDevWidget的单例，并提供静态接口获取这些单例。避免了各个页面之间跳转需要将其他页面的示例注入到自身，解决了管理麻烦的问题。以下是部分代码展示：

class MyWidgetFactory
{
public:
    MyWidgetFactory()=delete;
    static void init();
    static LoginWidget* getLoginWidget();
    static RegistWidget* getRegistWidget();
    static MainWidget* getMainWidget();
    static AddDeviceWidget* getAddDeviceWidget();
};

2.2.2 工厂方法模式或代理模式

设计了MyTcpProxy代理：

（1）QTcpSocket管理：以单例的方式管理QTcpSocket，将QTcpSocket与各个UI界面进行了解耦，在MyTcpProxy集中管理QTcpSocket单例，UI只处理UI的事情；

（2）报文发送：对外提供sendXXX的静态接口给各个界面调用以发送消息，在Proxy内部统一组包；

（3）报文解析：在MyTcpProxy内部完成TcpSocket返回消息的报文解析，并根据不同的报文种类，通过信号发送到各个界面，各界面通过槽函数进行消息返回处理及刷新界面；

（4）类MVC设计：对于复杂结构，如主界面的tab1和tab2的设备表格，构造表格设备模型，将解析内容刷新到模型，再通过信号发送到界面，实现类似MVC的模式。

class MyTcpProxy:public QObject
{
private:
    QTcpSocket* socket;  //单例： 全局有且仅有一个QSocket

public:
    MyTcpProxy();
    static MyTcpProxy* getTcpProxy(); //获取代理：也单例，所有界面可通过此代理操作socket
    //发送报文（若干个函数），类似工厂方法模式
    static bool sndLogin(const QString & user,const QString & pwd);
    static bool sndReg(const QString & user,const QString & pwd);
    static bool sndStartCamera(const QString& userid,const QString& devid);
    // 省略......

public slots:
    //socket通信的槽函数，所有远端来的消息先通过Pro需要处理,Proxy再将通过信号发送到各个UI中
    //(1)报文的统一拆解
    //(2)预处理，例如视频数据，等一帧收齐并进行格式转换后，再发送给UI界面
    //(3)UI与逻辑分离，UI只处理UI的事情
    void msgRecved();
    void onDisconn();

signals:
    //信号(若干)
    void loginRet(const bool& ret,const QString& msg);
    void regRet(const bool& ret,const QString& msg);
    void videoRecv(QPixmap& pic);
    // 省略......

};

2.2.3 config.ini配置文件

设计MyConfig类和config.ini文件，通过MyConfig::getValue(const QString & key)接口获取config.ini配置内容，避免将一些重要且需要频繁修改的参数写死在代码中，仅仅通过修改配置文件即可完成参数修改。

class MyConfig
{
private:
    static QSettings* settings;
public:
    MyConfig()=delete;
    static QString getConfigString(QString key);
    static int getConfigInt(QString key);
    static double getConfigDouble(QString key);
};

配置文件：

[network]
host=127.0.0.1
port=8080

虽然配置内容较少了，但体现了配置与代码分离的思想。

2.2.4 yuyv4与RGB32的格式转换

这个是有公式的，见源码的 ImageUtil类。我是从yuyv4转成RGB32格式的。

QImage ImageUtil::yuyvArr2QImage(const uchar *data, int width, int height)
{
    QImage image(width, height, QImage::Format_RGB32);

    for (int y = 0; y < height; ++y) {
        // 获取当前行的YUV数据指针
        const uchar *yuyvLine = data + y * width * 2; // 每行占用 width*2 字节
        QRgb *rgbLine = reinterpret_cast<QRgb*>(image.scanLine(y));

        // 每4字节处理两个像素（YUYV格式）
        for (int x = 0; x < width; x += 2) {
            // 提取YUV分量
            uchar Y0 = yuyvLine[0];  // 第一个像素的Y
            uchar U  = yuyvLine[1];  // 共用U分量
            uchar Y1 = yuyvLine[2];  // 第二个像素的Y
            uchar V  = yuyvLine[3];  // 共用V分量
            yuyvLine += 4;           // 移动到下一个YUYV块

            // YUV转RGB（BT.601标准，TV范围）
            auto convert = [](uchar Y, uchar U, uchar V) -> QRgb {
                // 调整YUV到有效范围
                int y = qMax((int)Y, 16) - 16;  // Y范围: 16-235 → 0-219
                int u = U - 128;           // U范围: 0-255 → -128-127
                int v = V - 128;           // V范围: 0-255 → -128-127

                // 整数运算（使用64位防溢出）
                int r = (298 * y + 409 * v + 128) >> 8;
                int g = (298 * y - 100 * u - 208 * v + 128) >> 8;
                int b = (298 * y + 516 * u + 128) >> 8;

                // 限制到0-255范围
                r = qBound(0, r, 255);
                g = qBound(0, g, 255);
                b = qBound(0, b, 255);

                return qRgb(r, g, b);
            };

            // 转换两个像素
            rgbLine[x]     = convert(Y0, U, V);
            rgbLine[x + 1] = convert(Y1, U, V);
        }
    }
    return image;
}

2.3 云端数据库设计

2.3.1 数据库

其实就两张表，tbl_user用户表、tbl_dev设备表。一般按照数据库设计范式，应该再添加一张关联关系表，例如tbl_user_dev，但是，我把userid字段直接放到了tbl_dev中，然后让userid和devid成为tbl_dev的联合主键。E-R就不画了。

实际中，应该用关联关系表还是把关联关系放到某个实体表中，要看实际应用情况，按我的理解，如果需要通过关联关系查询的频率很高且数据量还不小，我认为还是沉到实体表中更好，但这样实体表，确实就不能叫实体表了，可以称之为数据表。

2.3.2 网络数据接口设计

本案例中均使用tcp进行通信，除了设备心跳报文，其他报文都是一问一答的形式。相对麻烦的视频数据发送的时序图如下图所示：

2.3.3 关键的数据结构设计

（1）手写hashmap：目的通过devid快速查找qt端的socketfd和设备端的socketfd，本案例实际上用不着，纯粹为了练手。贴下头文件

typedef struct{
    char devid[20];//key
    int devfd;//设备端fd
    int userfd;//qt端fd
}data_t;

typedef struct pn{
    union{ int subLen; data_t data; };
    struct pn* next;
}node_t;

typedef struct{ node_t* arr[20]; int len; }hashmap_t;

hashmap_t* hashmap_create();
void hashmap_destroy(hashmap_t* mp);
int hashmap_hashcode(char* key);
void hashmap_put(hashmap_t* mp, char* key, data_t value);
data_t* hashmap_get(hashmap_t* mp, char* key);
void hashmap_remove(hashmap_t* mp, char* key);
int hashmap_size(hashmap_t* mp);
void hashmap_printself(hashmap_t* map);

（2）设备表与用户表对应的结构体

typedef struct{
    char userid[20];//用户名
    char pwd[20];//密码
}my_user_t;

typedef struct{
    char userid[20];//用户名
    char devid[20];//设备id
    char devname[20];//设备名称
    int state;//设备状态
    char desc[50];//设备描述
}my_dev_t;

2.3.4 模块设计

（1）qt_server和dev_server: 两个基于EPoll模型的tcp服务端

（2）sqlite3的DAO层：贴下头文件

bool mysql_init();//初始化表
void mysql_deinit();//销毁资源

sqlite3* mysql_getConn();//获取sqlite3连接: 上锁！
void mysql_closeConn(sqlite3* db);//解锁！
bool mysql_user_exit(sqlite3* db, char* userid,char* pwd);//user表：查询
bool mysql_user_add(sqlite3* db, my_user_t* user);//user表：添加用户
//dev表：查询userid 关联的 设备列表
bool mysql_dev_list(sqlite3* db, char* userid, my_dev_t* arr, int* len);
bool mysql_dev_add(sqlite3* db, my_dev_t* dev);//dev表：添加关联的设备
//dev表：删除关联的设备
bool mysql_dev_del(sqlite3* db, char* userid, char* devid);

（3）统一的报文解析、处理与回复，思想类似Qt端的设计。

2.4 设备端设计

2.4.1 驱动层设计

外设： OV5640

驱动： linux5.10.10源码自带驱动 (基于V4L2驱动框架)，通过make menuconfig直接配置内核

 Device Drivers  --->
    <*> Multimedia support  --->
        Media core support  --->
                <*> Video4Linux core
        Media drivers  ---
            [*] V4L platform devices  --->
                <*>   STM32 Digital Camera Memory Interface (DCMI) support
        Media ancillary drivers  --->
             Camera sensor devices  --->
                <*> OmniVision OV5640 sensor support

设备树的配置：比较多，我也按照教程来做的，此处不写了。完成后，可以通过ls /dev/video0查看到这个设备文件。
