学习内容:从零开始定制一个SolidWorks插件
作为了一个职业的二次开发人员，我曾经创建插件"无数"。但从未像今天这篇文章这样，从空项目开始，之前的文章中我有介绍，要么使用SolidWorks API模板，要么使用了第三方框架。但是其实这两种办法其实都太臃肿了，里面包括了太多的一些东西，比如菜单呀，事件，毕竟有时候做个小插件可能都不涉及，不需要那么多功能。
为了更好的理解，我介绍一下从零开始定制一个插件的几个步骤，这里以VS2022来做演示，后面代码也会开源。
net farmework 版本的选择
正常来说，Solidworks对.net Framework没有严格的要求，最新的.net 6也是可以创建插件的，只是说sw每个版本自带的.net 版本是不一样的，大家可以查看安装包里面有个PreReqs文件夹，里面可以看到对应的版本。现在win11 和一些win10上面已经默认不带.net2.0 和.net3.5了，所以目前最好的就是.net 4.0，相对来说支持的广泛一些。
这里一定是去选择.net Framework的版本，其它的版本是不一样的。
这里指定框架版本，自己设置新的路径，点击 创建。
成功之后如下图:
dll的引用

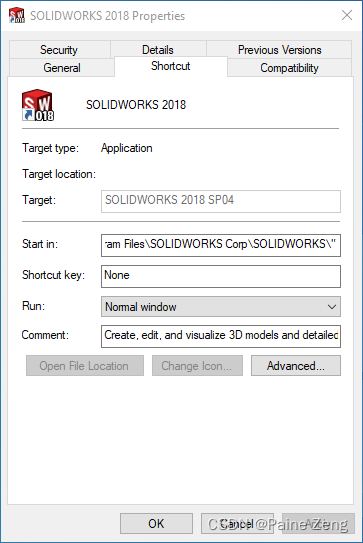

要做SolidWorks的插件，肯定要引用官方提供的dll文件，文件在sw安装目录下面，如果不记得在哪，可以看下快捷方式的属性。
或者用电脑上的Everything软件搜索Sldworks.exe，看我这电脑上有2个版本，就能看出来两个路径。
至于引用哪一个版本的，好像不是太重要，因为高版本基本上向下兼容，在不调用高版本api的情况下，用低版本也可以。

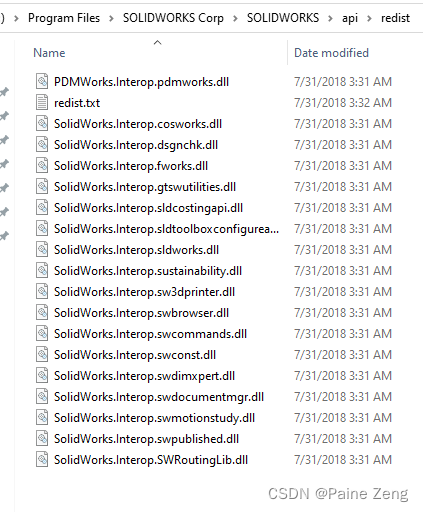

我们就随便找个版本吧，进入到安装目录下\API\redist

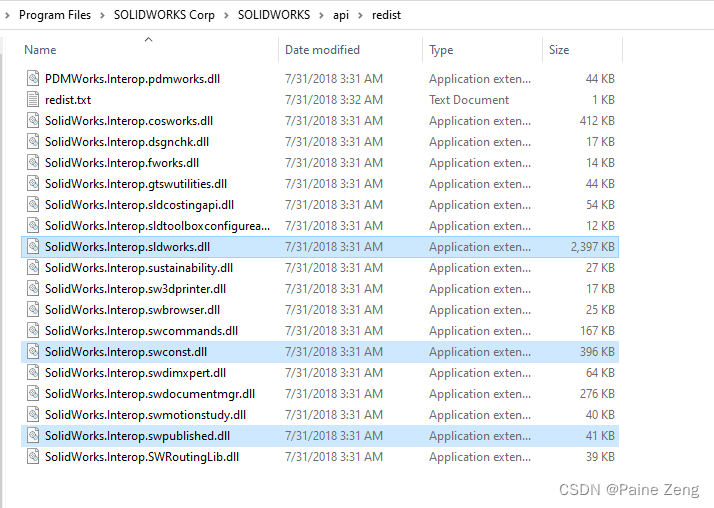

这里面dll比较多，但常用的是:

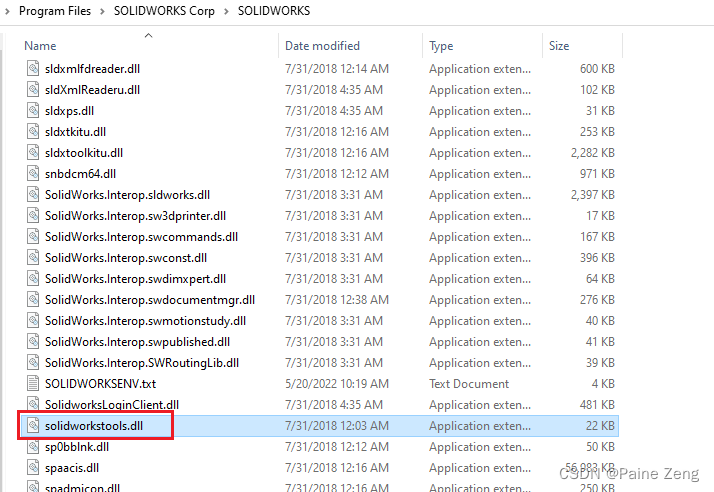

当然还有个，上层目录下也有这几个dll

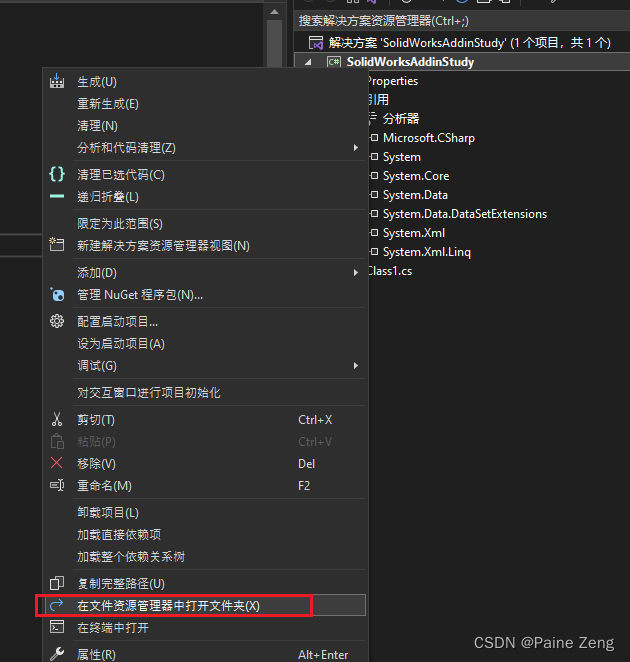

我们先打开项目的目录:

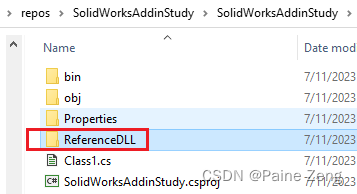

我在这里新建一个文件夹ReferenceDLL
然后把关键的dll复制进来

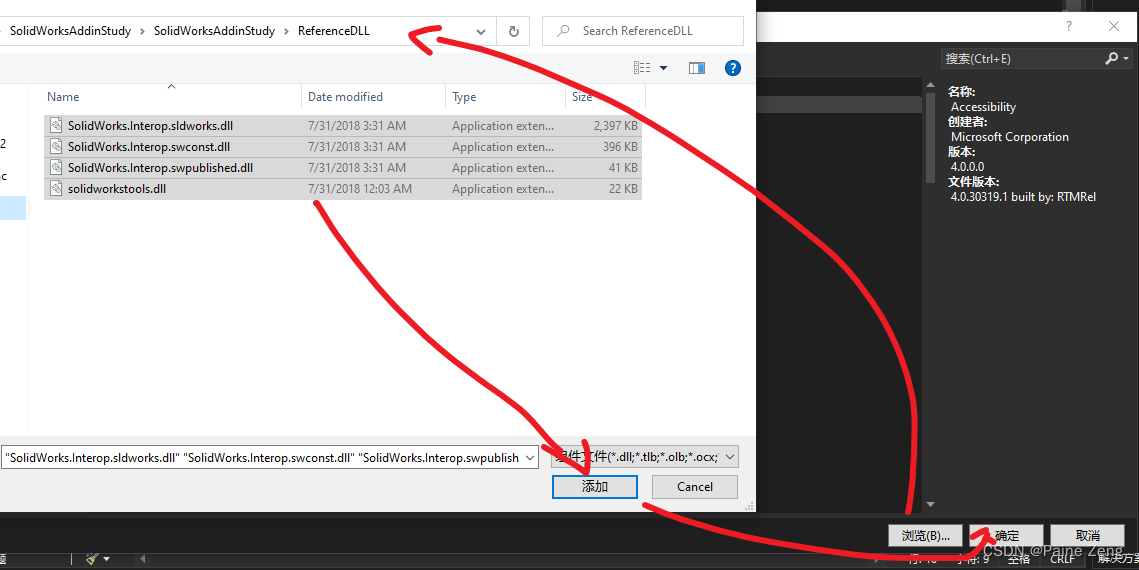

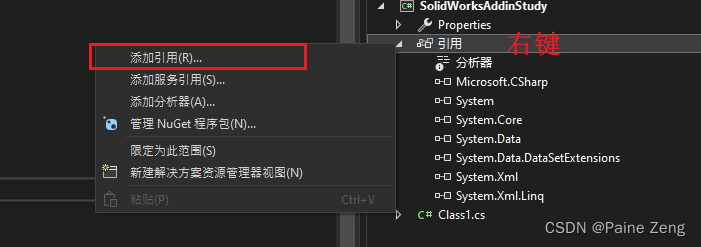

然后浏览到上面我们创建的文件夹,引用这4个dll
然后设置一下dll的互操作类型：
64位的设置
现在大部分电脑已经是64位了，如果需要生成的dll是64位的，可以这样修改:
在弹出的界面中选择:
COM的显示
此处要勾上。(当前也可以在类里面用属性显示定义COM可见。)
ISwAddin接口
首先重命名以前的Class1为你想要的名称，我这里改为AddinStudy.然后双击选中AddinStudy这个类，前方会出现重命名文件为xxxx.cs.
我们点一下，这样这个文件名也会变更了。
所以当前状态为:
然后，我们让这个类继承接口类ISwAddin ,前让VS自动引用对应的命名空间。
然后继续让VS自动实现接口:
此时代码就是:
public class AddinStudy:ISwAddin
{
public bool ConnectToSW(object ThisSW, int Cookie)
{
throw new NotImplementedException();
}
public bool DisconnectFromSW()
{
throw new NotImplementedException();
}
}
现在里面执行都是抛异常的，所以我们来改一下。
然后，我们要给我们的插件加上名称的描述，不然Solidworks怎么知道插件的名称呢。
就是显示在插件管理界面里的信息。
这里我们就要引用 using SolidWorksTools;
然后再加上属性:
[SwAddin(
Description = “SolidWorksAddinStudy description”,
Title = “SolidWorksAddinStudy”,
LoadAtStartup = true
)]
当前完整代码:
using SolidWorks.Interop.swpublished;
using SolidWorksTools;
using System.Windows.Forms;
namespace SolidWorksAddinStudy
{
[SwAddin(
Description = "SolidWorksAddinStudy description",
Title = "SolidWorksAddinStudy",
LoadAtStartup = true
)]
public class AddinStudy : ISwAddin
{
private ISldWorks iSwApp = null;
public ISldWorks SwApp
{
get { return iSwApp; }
}
public AddinStudy()
{
}
public bool ConnectToSW(object ThisSW, int Cookie)
{
iSwApp = (ISldWorks)ThisSW;
iSwApp.SendMsgToUser("SolidWorks正在加载此插件...");
return true;
}
public bool DisconnectFromSW()
{
return true;
}
}
}
DLL注册
接下来就是要写注册表事件了，当注册dll的时候需要写一信息到注册表里面方便solidworks在下一次开启的时候可以读到插件信息。
下面的代码直接是从api帮助中拿出来的。
#region SolidWorks Registration
[ComRegisterFunctionAttribute]
public static void RegisterFunction(Type t)
{
#region Get Custom Attribute: SwAddinAttribute
SwAddinAttribute SWattr = null;
Type type = typeof(**AddinStudy**);
foreach (System.Attribute attr in type.GetCustomAttributes(false))
{
if (attr is SwAddinAttribute)
{
SWattr = attr as SwAddinAttribute;
break;
}
}
#endregion Get Custom Attribute: SwAddinAttribute
try
{
Microsoft.Win32.RegistryKey hklm = Microsoft.Win32.Registry.LocalMachine;
Microsoft.Win32.RegistryKey hkcu = Microsoft.Win32.Registry.CurrentUser;
string keyname = "SOFTWARE\\SolidWorks\\Addins\\{" + t.GUID.ToString() + "}";
Microsoft.Win32.RegistryKey addinkey = hklm.CreateSubKey(keyname);
addinkey.SetValue(null, 0);
addinkey.SetValue("Description", SWattr.Description);
addinkey.SetValue("Title", SWattr.Title);
keyname = "Software\\SolidWorks\\AddInsStartup\\{" + t.GUID.ToString() + "}";
addinkey = hkcu.CreateSubKey(keyname);
addinkey.SetValue(null, Convert.ToInt32(SWattr.LoadAtStartup), Microsoft.Win32.RegistryValueKind.DWord);
}
catch (System.NullReferenceException nl)
{
Console.WriteLine("There was a problem registering this dll: SWattr is null. \n\"" + nl.Message + "\"");
System.Windows.Forms.MessageBox.Show("There was a problem registering this dll: SWattr is null.\n\"" + nl.Message + "\"");
}
catch (System.Exception e)
{
Console.WriteLine(e.Message);
System.Windows.Forms.MessageBox.Show("There was a problem registering the function: \n\"" + e.Message + "\"");
}
}
[ComUnregisterFunctionAttribute]
public static void UnregisterFunction(Type t)
{
try
{
Microsoft.Win32.RegistryKey hklm = Microsoft.Win32.Registry.LocalMachine;
Microsoft.Win32.RegistryKey hkcu = Microsoft.Win32.Registry.CurrentUser;
string keyname = "SOFTWARE\\SolidWorks\\Addins\\{" + t.GUID.ToString() + "}";
hklm.DeleteSubKey(keyname);
keyname = "Software\\SolidWorks\\AddInsStartup\\{" + t.GUID.ToString() + "}";
hkcu.DeleteSubKey(keyname);
}
catch (System.NullReferenceException nl)
{
Console.WriteLine("There was a problem unregistering this dll: " + nl.Message);
System.Windows.Forms.MessageBox.Show("There was a problem unregistering this dll: \n\"" + nl.Message + "\"");
}
catch (System.Exception e)
{
Console.WriteLine("There was a problem unregistering this dll: " + e.Message);
System.Windows.Forms.MessageBox.Show("There was a problem unregistering this dll: \n\"" + e.Message + "\"");
}
}
#endregion SolidWorks Registration
在这里，我们需要对此插件类设置Com可见，并设置一个Guid(可通过VS上面的菜单工具创建GUID来弄个新的。)
此时，点击生成/或者重新生成，检查 是否可以生成dll.
提示成功。
上一步我们完成了最简单的插件，我们要看一下如果注册，.net的dll都是要注册才能使用，所以这就是为什么插件会让你先注册一下，或者用安装包安装。
注册的话我们要用到regasm.exe这个文件。
大家可以Everything搜索一下，注意看，我们要用到的是64位的，v4.0的，所以我们复制这个exe到 生成的Debug目录下:
然后在这目录下新建两个bat文件，一个用于安装，一个用于卸载。(注意下面的dll 要和你生成的dll名称一样)
set path=%~d0
cd %path%
cd /d %~dp0
RegAsm.exe SolidWorksAddinStudy.dll /codebase
pause
set path=%~d0
cd %path%
cd /d %~dp0
RegAsm.exe SolidWorksAddinStudy.dll /u
pause
所以，当前Debug目录下就有像这样:
选中安装.bat 右击 --以管理员运行
检查里面是否是提示注册成功。
此时打开solidworks，没有意外的话会出现提示对话框
然后SolidWorks里面就可以看到插件了。
调试
先设置调试exe路径:
然后再这里打个断点:
然后直接启动，就会在Solidworks加载此dll的时候进来，这时候就可以进行调试状态了，但是这样调试的时候Solidworks里面的显示是不能动的，也无法操作。所以常用的方案是另外封装一个dll,在Exe里面进行调试，最后插件直接调用公用的dll来执行任务。
Git仓库
https://gitee.com/painezeng/SolidWorksAddinStudy
这样一个最简单的插件已经可以加载了，下篇文章再看一下怎么加载菜单吧
