Dubbo

Dubbo是一个分布式服务框架，致力于提供高性能和透明化的RPC远程服务调用方案，以及SOA服务治理方案。

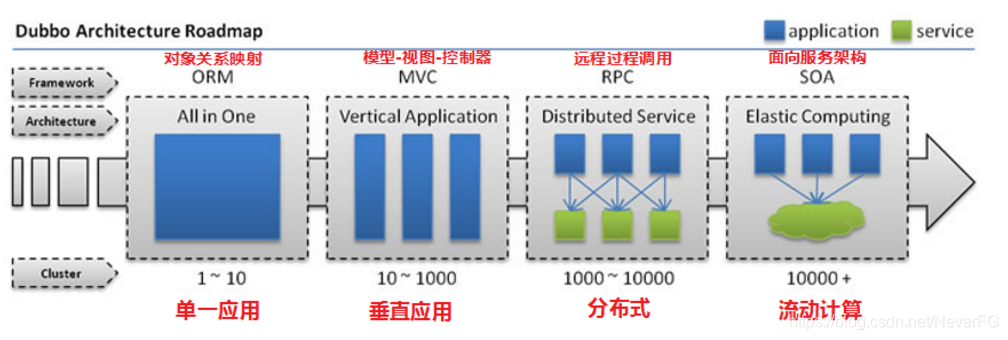

应用架构的演变

在这里插入图片描述

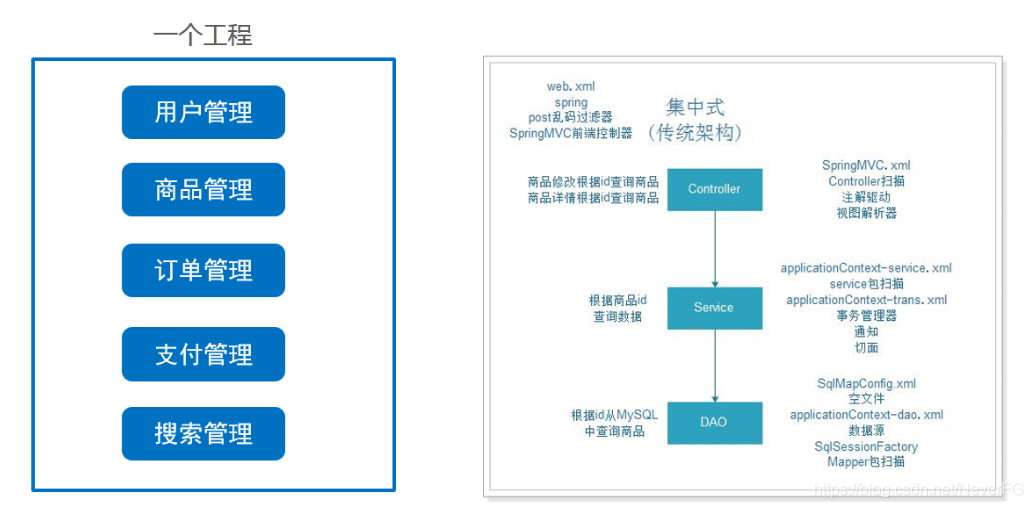

单一应用架构
当网站流量很小时，只需一个应用，将所有功能都部署在一起，以减少部署节点和成本。此时，用于简化增删改查工作量的数据访问框架(ORM)是关键。

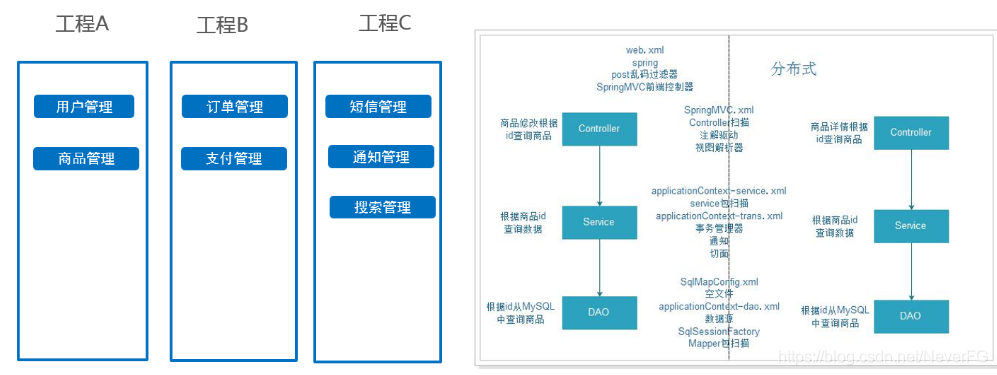

垂直应用架构
当访问量逐渐增大，单一应用增加机器带来的加速度越来越小，将应用拆成互不相干的几个应用，以提升效率。此时，用于加速前端页面开发的Web框架(MVC)是关键。
在这里插入图片描述

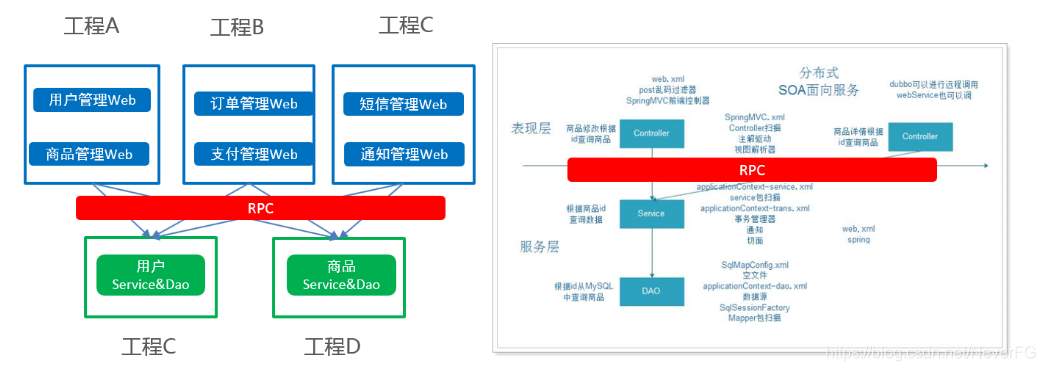

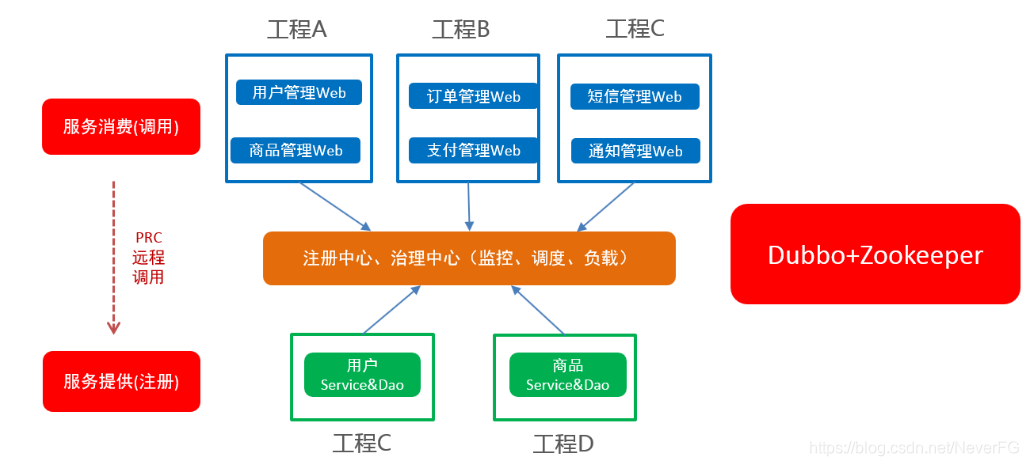

分布式服务架构
当垂直应用越来越多，应用之间交互不可避免，将核心业务抽取出来，作为独立的服务，逐渐形成稳定的服务中心，使前端应用能更快速的响应多变的市场需求。此时，用于提高业务复用及整合的分布式服务框架(RPC)是关键。
在这里插入图片描述
流动计算架构
当服务越来越多，容量的评估，小服务资源的浪费等问题逐渐显现，此时需增加一个调度中心基于访问压力实时管理集群容量，提高集群利用率。此时，用于提高机器利用率的资源调度和治理中心(SOA)是关键。
在这里插入图片描述

RPC（远程过程调用）

RPC介绍

Remote Procedure Call 远程过程调用，是分布式架构的核心，按响应方式分如下两种：
同步调用：客户端调用服务方方法，等待直到服务方返回结果或者超时，再继续自己的操作。
异步调用：客户端把消息发送给中间件，不再等待服务端返回，直接继续自己的操作。

是一种进程间的通信方式
它允许应用程序调用网络上的另一个应用程序中的方法
对于服务的消费者而言，无需了解远程调用的底层细节，是透明的
需要注意的是RPC并不是一个具体的技术，而是指整个网络远程调用过程。

RPC是一个泛化的概念，严格来说一切远程过程调用手段都属于RPC范畴。各种开发语言都有自己的RPC框架。Java中的RPC框架比较多，广泛使用的有RMI、Hessian、Dubbo等。

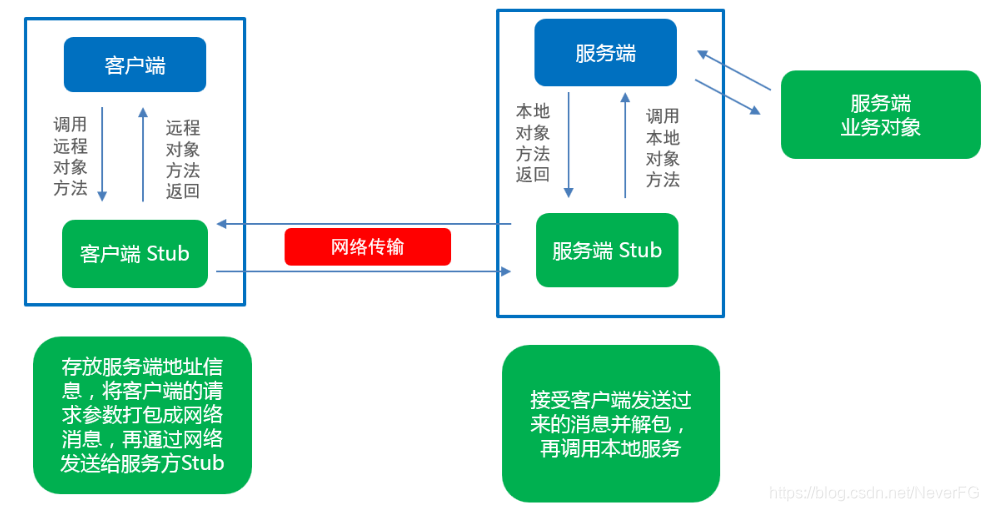

RPC组件

简单来说一个RPC架构里包含如下4个组件:

1、 客户端(Client)：服务调用者

2、 客户端存根(Client Stub)：存放服务端地址信息，将客户端的请求参数打包成网络消息，再通过网络发送给服务方

3、 服务端存根(Server Stub)：接受客户端发送过来的消息并解包，再调用本地服务

4、 服务端(Server)：服务提供者。

在这里插入图片描述

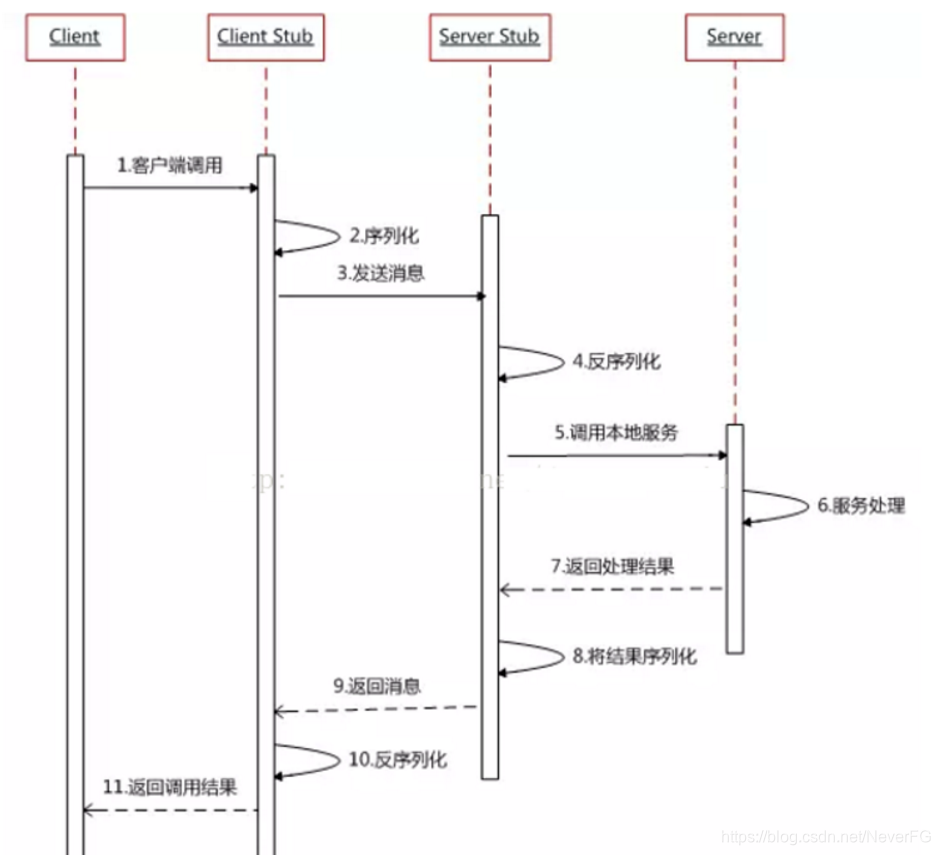

RPC调用

在这里插入图片描述
1、服务调用方（client）调用以本地调用方式调用服务；

2、 client stub接收到调用后负责将方法、参数等组装成能够进行网络传输的消息体在Java里就是序列化的过程

3、 client stub找到服务地址，并将消息通过网络发送到服务端；

4、 server stub收到消息后进行解码,在Java里就是反序列化的过程；

5、 server stub根据解码结果调用本地的服务；

6、本地服务执行处理逻辑；

7、本地服务将结果返回给server stub；

8、 server stub将返回结果打包成消息，Java里的序列化；

9、 server stub将打包后的消息通过网络并发送至消费方；

10、 client stub接收到消息，并进行解码, Java里的反序列化；

11、服务调用方（client）得到最终结果。

Apache Dubbo概述

Dubbo简介

Apache Dubbo是一款高性能的Java RPC框架。其前身是阿里巴巴公司开源的一个高性能、轻量级的开源Java RPC框架，可以和Spring框架无缝集成。

Dubbo官网地址：http://dubbo.apache.org

Dubbo提供了三大核心能力：面向接口的远程方法调用，智能容错和负载均衡，以及服务自动注册和发现。

Dubbo的架构

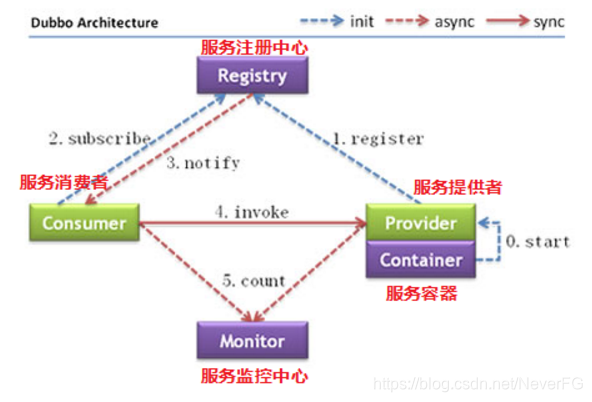

Dubbo架构图（Dubbo官方提供）如下：
在这里插入图片描述

虚线都是异步访问，实线都是同步访问

蓝色虚线:在启动时完成的功能

红色虚线(实线)都是程序运行过程中执行的功能

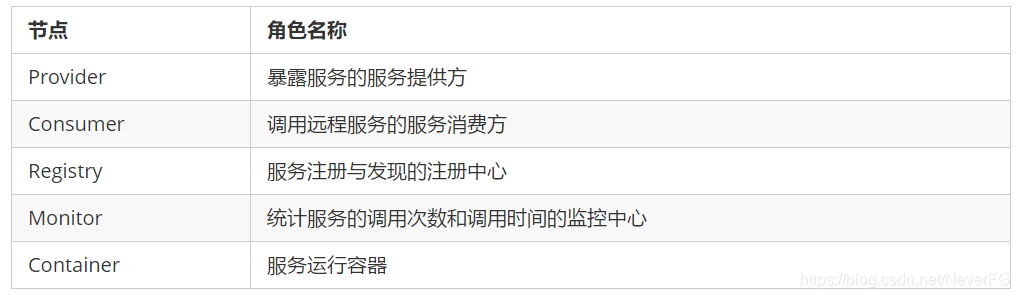

调用关系说明:

服务容器负责启动，加载，运行服务提供者。
服务提供者在启动时，向注册中心注册自己提供的服务。
服务消费者在启动时，向注册中心订阅自己所需的服务。
注册中心返回服务提供者地址列表给消费者，如果有变更，注册中心将基于长连接推送变更数据给消费者。
服务消费者，从提供者地址列表中，基于软负载均衡算法，选一台提供者进行调用，如果调用失败，再选另一台调用。
服务消费者和提供者，在内存中累计调用次数和调用时间，定时每分钟发送一次统计数据到监控中心。

服务注册中心Zookeeper

Zookeeper介绍

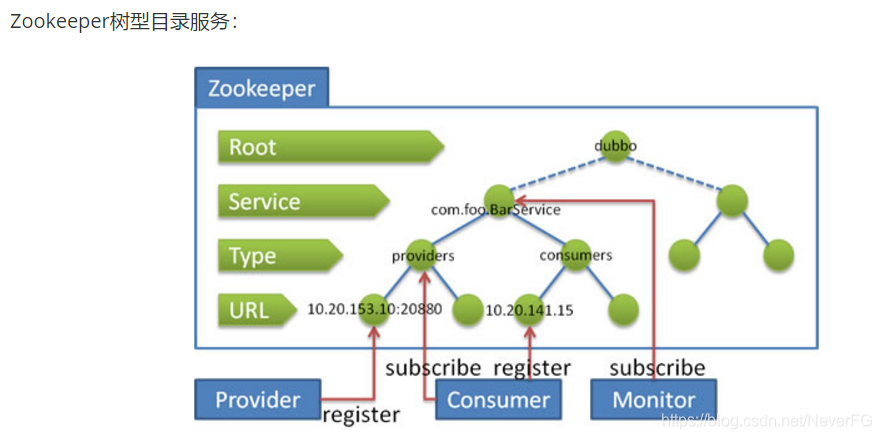

Zookeeper 是 Apache Hadoop 的子项目，是一个树型的目录服务，支持变更推送，适合作为 Dubbo 服务的注册中心，工业强度较高，可用于生产环境，并推荐使用。

在这里插入图片描述
流程说明：

服务提供者(Provider)启动时: 向 /dubbo/com.foo.BarService/providers 目录下写入自己的 URL 地址
服务消费者(Consumer)启动时: 订阅 /dubbo/com.foo.BarService/providers 目录下的提供者 URL 地址。并向 /dubbo/com.foo.BarService/consumers 目录下写入自己的 URL 地址
监控中心(Monitor)启动时: 订阅 /dubbo/com.foo.BarService 目录下的所有提供者和消费者 URL 地址

支持以下功能：

当提供者出现断电等异常停机时，注册中心能自动删除提供者信息
当注册中心重启时，能自动恢复注册数据，以及订阅请求
当会话过期时，能自动恢复注册数据，以及订阅请求

运行zookeeper

1、打开zookeeper的服务端
2、打开zookeeper的客户端

zookeeper客户端操作

1、ls 节点路径 --查看指定节点下的内容
输入 ls / 可以查看根目录下节点，如果使用过dubbo，肯定有 dubbo子节点，dubbo注册过的服务都在/dubbo子节点下。
2、 get 节点路径获取节点中的值内容就是上面红框里面的内容
3、 delete 节点路径删除节点只能删除空节点，即不能有子节点
4、 rmr 节点路径递归删除节点 remove recursion
5、 stat 节点路径查看节点状态

Dubbo的快速开发

实现步骤

创建父工程，基于maven,不选择任何骨架，工程名：study-dubbo
创建接口子模块，在父工程的基础上，不选择任何骨架，模块名：dubbo-interface
创建服务提供者子模块，在父工程的基础上，使用webapp骨架，模块名：dubbo-provider
创建消费者模子块，在父工程的基础上，使用webapp骨架，模块名：dubbo-consumer

父工程

不需要选择骨架
创建成功后，修改pom.xml，抽取版本、增加赖库依赖管理

GroupID:com.torlesse
ArtifactId:study-dubbo
project name:study-dubbo

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.torlesse</groupId>
    <artifactId>study-dubbo</artifactId>
    <packaging>pom</packaging>
    <version>1.0-SNAPSHOT</version>
    <modules>
        <module>dubbo-interface</module>
        <module>dubbo-provider</module>
        <module>dubbo-consumer</module>
        <module>dubbo-consumer</module>
    </modules>

    <properties>
        <spring.version>5.0.5.RELEASE</spring.version>
        <dubbo.version>2.6.2</dubbo.version>
        <zookeeper.version>3.4.14</zookeeper.version>
        <curator-framework.version>4.0.1</curator-framework.version>
    </properties>
        <!--依赖管理器-->
    <dependencyManagement>
        <dependencies>
            <!--spring webmvc-->
            <dependency>
                <groupId>org.springframework</groupId>
                <artifactId>spring-webmvc</artifactId>
                <version>${spring.version}</version>
            </dependency>
            <!--dubbo-->
            <dependency>
                <groupId>com.alibaba</groupId>
                <artifactId>dubbo</artifactId>
                <version>${dubbo.version}</version>
            </dependency>
            <!--zookeeper-->
            <dependency>
                <groupId>org.apache.zookeeper</groupId>
                <artifactId>zookeeper</artifactId>
                <version>${zookeeper.version}</version>
            </dependency>
            <!--zookeeper client-->
            <dependency>
                <groupId>org.apache.curator</groupId>
                <artifactId>curator-framework</artifactId>
                <version>${curator-framework.version}</version>
            </dependency>
        </dependencies>
    </dependencyManagement>

</project>

dubbo-interface

在当前父工程的基础上创建子模块
不需要选择任何骨架

GroupID:com.torlesse.dubbo
ArtifactId:dubbo-interface
moudule name:dubbo-interface

pom.xml文件：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>study-dubbo</artifactId>
        <groupId>com.torlesse</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>dubbo-interface</artifactId>
    <packaging>jar</packaging>
</project>

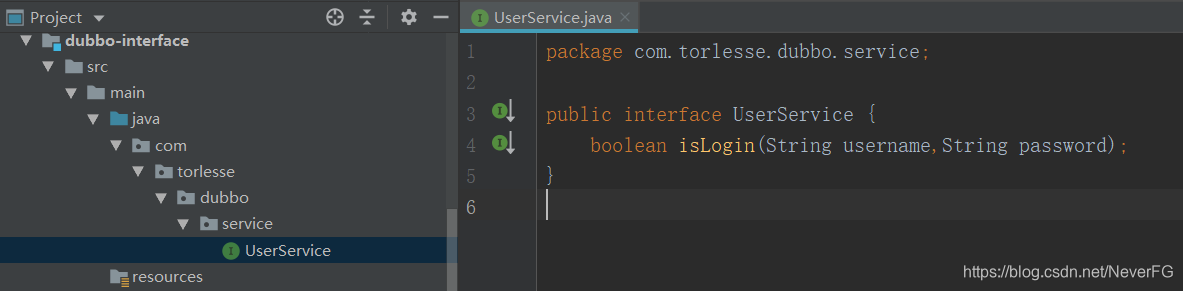

创建接口：UserService
在这里插入图片描述
创建duboo-provider（服务提供者）

在当前父工程下创建子模块
选择maven-web骨架

GroupID:com.torlersse.dubbo
ArtifactId:dubbo-provider
moudule name:dubbo-provider

编写pom.xml

<?xml version="1.0" encoding="UTF-8"?>

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>study-dubbo</artifactId>
        <groupId>com.torlesse</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>dubbo-provider</artifactId>
    <packaging>war</packaging>

    <name>dubbo-provider</name>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <maven.compiler.source>1.7</maven.compiler.source>
        <maven.compiler.target>1.7</maven.compiler.target>
    </properties>

    <dependencies>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>4.11</version>
            <scope>test</scope>
        </dependency>
        <dependency>
            <groupId>com.torlesse</groupId>
            <artifactId>dubbo-interface</artifactId>
            <version>1.0-SNAPSHOT</version>
        </dependency>
        <dependency>
            <groupId>org.springframework</groupId>
            <artifactId>spring-webmvc</artifactId>
        </dependency>
        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>dubbo</artifactId>
        </dependency>
        <dependency>
            <groupId>org.apache.zookeeper</groupId>
            <artifactId>zookeeper</artifactId>
        </dependency>
        <dependency>
            <groupId>org.apache.curator</groupId>
            <artifactId>curator-framework</artifactId>
        </dependency>
    </dependencies>
</project>

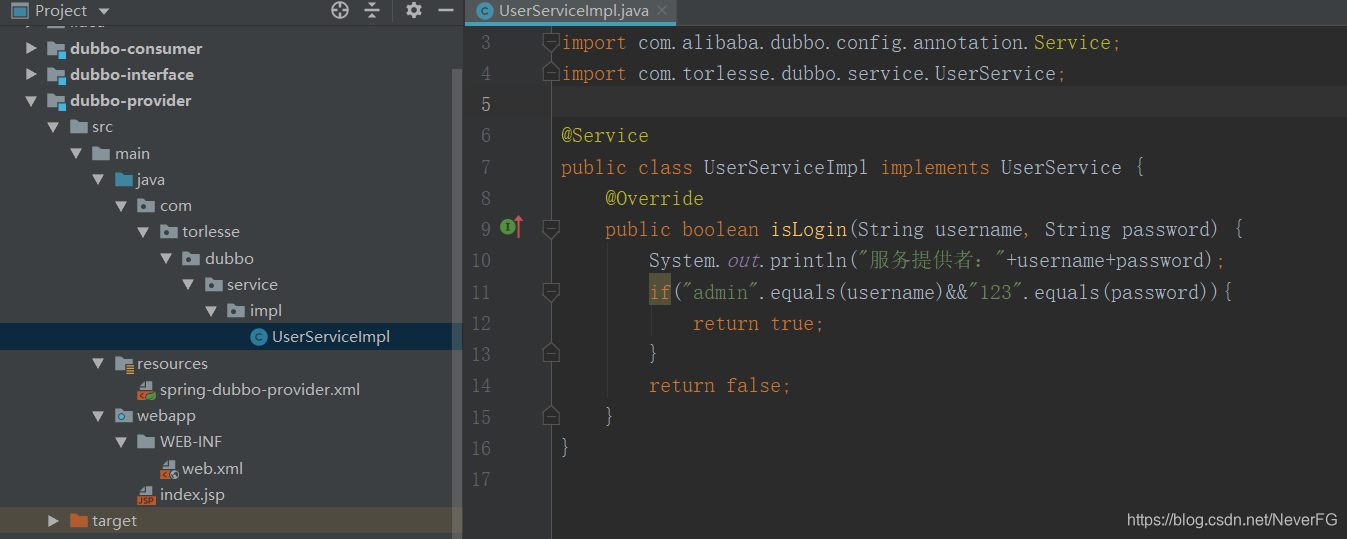

创建UserServiceImpl
在这里插入图片描述
编写配置文件spring-dubbo-provider.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:dubbo="http://dubbo.apache.org/schema/dubbo"
       xmlns:context="http://www.springframework.org/schema/context"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd http://dubbo.apache.org/schema/dubbo http://dubbo.apache.org/schema/dubbo/dubbo.xsd http://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context.xsd">

    <!--配置dubbo的应用名称-->
    <dubbo:application name="dubbo-provider"></dubbo:application>
    <!--配置dubbo注册中心zookeeper地址-->
    <dubbo:registry address="zookeeper://127.0.0.1:2181"></dubbo:registry>
    <!--配置dubbo协议名称和服务端口-->
    <dubbo:protocol name="dubbo" port="8882"/>

    <!--spring自动扫包，后续Dao使用-->
    <context:component-scan base-package="com.torlesse.dubbo"/>

    <!-- dubbo自动扫包，注解时使用-->
    <dubbo:annotation package="com.torlesse.dubbo.service.impl"/>

    <!--指定暴露的服务接口及实例-->
<!--     <dubbo:service interface="com.torlesse.dubbo.service.UserService" ref="userSerivce"/>-->
    <!--配置业务类实例-->
<!--     <bean id="userSerivce" class="com.torlesse.dubbo.service.impl.UserServiceImpl"/>-->
</beans>

编写web.xml

<!DOCTYPE web-app PUBLIC
 "-//Sun Microsystems, Inc.//DTD Web Application 2.3//EN"
 "http://java.sun.com/dtd/web-app_2_3.dtd" >

<web-app>
  <display-name>Archetype Created Web Application</display-name>
  <!--配置全局参数-->
  <context-param>
    <param-name>contextConfigLocation</param-name>
    <param-value>classpath:spring-*.xml</param-value>
  </context-param>
  <!--配置监听器，作用是创建spring容器-->
  <listener>
    <listener-class>org.springframework.web.context.ContextLoaderListener</listener-class>
  </listener>
</web-app>

创建dubbo-consumer（服务消费者）

在当前父工程下创建子模块
选择maven-web骨架

GroupID:com.torlesse.dubbo
ArtifactId:dubbo-consumer
moudule name:dubbo-consumer

编写pom.xml

<?xml version="1.0" encoding="UTF-8"?>

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>study-dubbo</artifactId>
        <groupId>com.torlesse</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>dubbo-consumer</artifactId>
    <packaging>war</packaging>

    <name>dubbo-consumer</name>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <maven.compiler.source>1.7</maven.compiler.source>
        <maven.compiler.target>1.7</maven.compiler.target>
    </properties>

    <dependencies>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>4.11</version>
            <scope>test</scope>
        </dependency>
        <dependency>
            <groupId>com.torlesse</groupId>
            <artifactId>dubbo-interface</artifactId>
            <version>1.0-SNAPSHOT</version>
        </dependency>
        <dependency>
            <groupId>org.springframework</groupId>
            <artifactId>spring-webmvc</artifactId>
        </dependency>
        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>dubbo</artifactId>
        </dependency>
        <dependency>
            <groupId>org.apache.zookeeper</groupId>
            <artifactId>zookeeper</artifactId>
        </dependency>
        <dependency>
            <groupId>org.apache.curator</groupId>
            <artifactId>curator-framework</artifactId>
        </dependency>
    </dependencies>
</project>

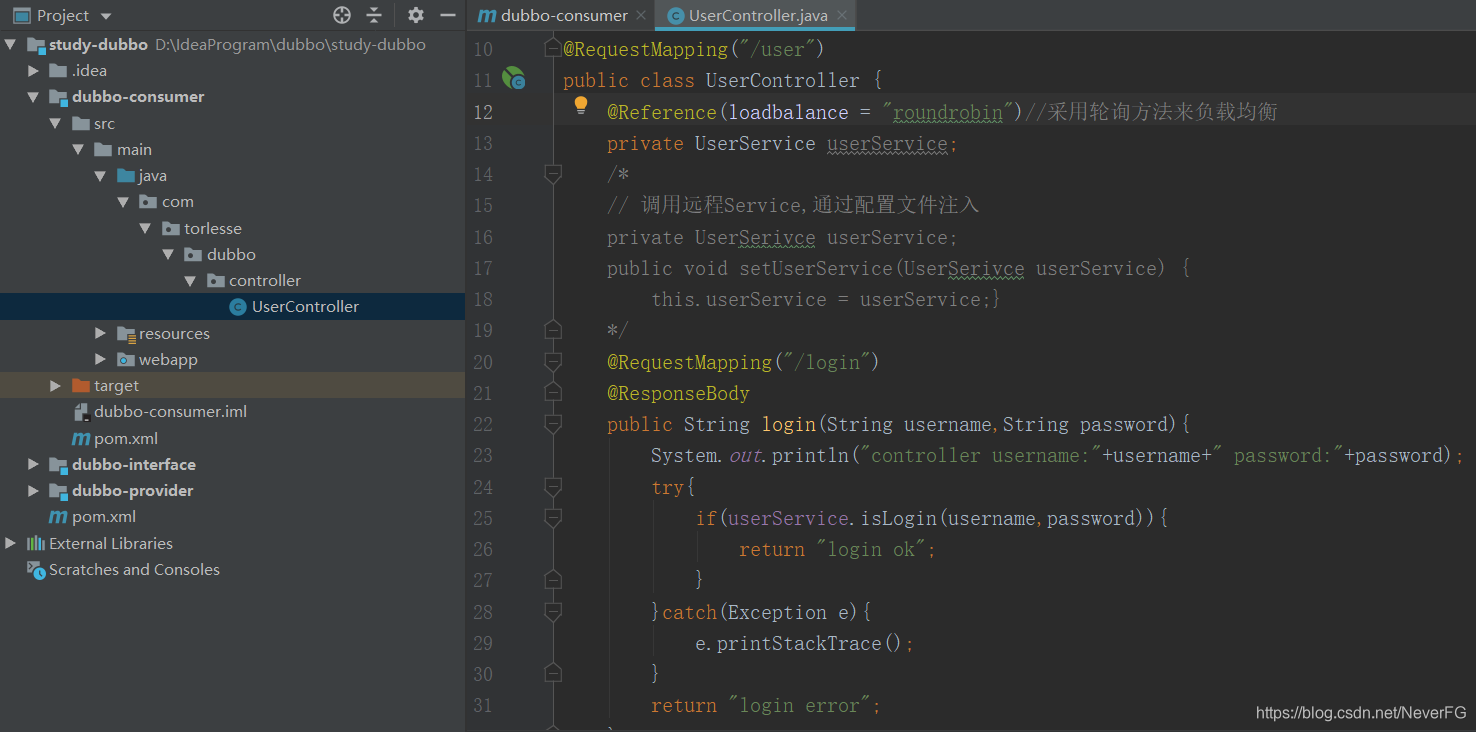

编写UserController
在这里插入图片描述
编写spring-dubbo-consumer.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:dubbo="http://dubbo.apache.org/schema/dubbo"
       xmlns:context="http://www.springframework.org/schema/context"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd http://dubbo.apache.org/schema/dubbo http://dubbo.apache.org/schema/dubbo/dubbo.xsd http://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context.xsd">
    <!--spring自动扫包，使用注解时使用-->
    <context:component-scan base-package="com.torlesse.dubbo.controller"/>

    <!-- dubbo基本配置-->
    <dubbo:application name="dubbo-consumer"/>
    <dubbo:registry address="zookeeper://127.0.0.1:2181"/>

    <!--订阅远程服务对象-->
    <!--
    <dubbo:reference id="userService" interface="com.torlesse.dubbo.service.UserSerivce"/>
    -->
    <!-- dubbo自动扫包，注解远程Service时使用-->
    <dubbo:annotation package="com.torlesse.dubbo.controller"/>

    <!--初始化控制器，并把远程service 注入到controller -->
    <!--
    <bean class="com.torlesse.dubbo.controller.UserController" >
        <property name="userService" ref="userService"/>
    </bean>
    -->
    <dubbo:consumer check="false"/>
</beans>

项目构建完毕
单机测试：

启动zookeeper服务器和客户端
启动tomcat6002 for provider
启动tomcat6001 for consumer
测试是否成功

Dubbo管理控制台

治理中心

我们在开发时，需要知道Zookeeper注册中心都注册了哪些服务，有哪些消费者来消费这些服务。我们可以通过部署一个管理中心来实现。其实管理中心就是一个web应用，部署到tomcat即可。

安装
安装步骤：

（1）将资料中的dubbo-admin-2.6.0.war文件复制到tomcat的webapps目录下

（2）启动tomcat，此war文件会自动解压

（3）修改WEB-INF下的dubbo.properties文件

# 注意dubbo.registry.address对应的值需要对应当前使用的Zookeeper的ip地址和端口号
dubbo.registry.address=zookeeper://localhost:2181
dubbo.admin.root.password=root
dubbo.admin.guest.password=guest

在这里插入图片描述
