Linux内核超级装备eBPF技术详细研究

定义一（http://ebpf.io的定义）

eBPF (which is no longer an acronym for anything) is a revolutionary technology with origins in the Linux kernel that can run sandboxed programs in a privileged context such as the operating system kernel.

定义二（Cilium的定义）

BPF is a highly flexible and efficient virtual machine-like construct in the Linux kernel allowing to execute bytecode at various hook points in a safe manner.

内核大神Brendan用了比喻的说法，更加形象地介绍了这个技术。eBPF对于Linux就相当于JavaScript对于HTML一样。JavaScript给静态的HTML网站带了了动态的内容和效果，已经丰富的交互能力。JavaScript程序运行在一个虚拟机的安全沙盒中。eBPF也对Linxu内核提供了类似的功能，程序员可以通过编写字节码，从而让程序工作在内核的沙盒环境中。eBPF更像是内核中JavaScript的V8虚拟机引擎。直接编写eBPF非常困难，因此一般都会采用bcc，bpftrace这些框架来编写eBPF程序。如今,也可以采用Golang，Rust和Python的框架进行eBPF编程。

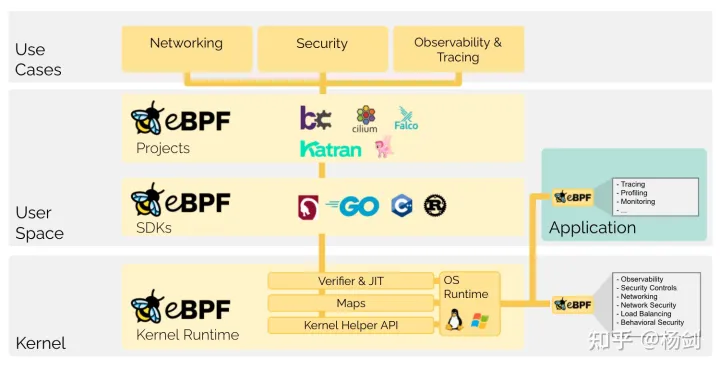

eBPF的应用

eBPF是一个非常重要的将内核态功能映射到用户态的技术，最早是用于对内核中的程序进行监控产生的。如今已经被广泛应用于各类需要挂入内核以提供内核监控，以及提高性能的应用中。主要应用于以下几类应用领域：

Security 通过直接提取和解析内核中socket的数据报文，可以提供新型的安全预警和过滤机制。通过eBPF可以构建一个全面透明和可控的操作系统内核级的安全系统，提高非常高级别的安全防护机制。
Tracing & Profiling 只是BPF技术最早被发明出来时的使用场景和用途。通过eBPF可以将探针插入内核态以及用户态的应用中去。从而追踪和分析应用程序的运行时信息和状态，提供深度的程序运行情况的洞悉。通过这个技术，我们能够更加深入分析系统的性能，提供调优和缺陷查找能力。
Networking 结合了可编程性和高性能的特点，eBPF天生适合对网络数据报文进行预处理和分析，能够在内核层级对网络协议和数据进行高效处理和分发，提高网络应用的性能和可靠性。
Observability & Monitoring 通过eBPF可以不依赖操作系统提供的静态计数器和监控机制。直接获取内核中的定制化的度量指标，并能够通过事件驱动的方式通过广泛的数据来源进行系统监控。


一个采用eBPF跟踪所有TCP连接的例子

tcplife是bcc工具中一个专门用来追踪Linux系统中所有TCP连接情况的程序，采用了eBPF技术实现。运行tcplife后的结果如下：

# tcplife
PID   COMM       LADDR           LPORT RADDR           RPORT TX_KB RX_KB MS
22597 recordProg 127.0.0.1       46644 127.0.0.1       28527     0     0 0.23
3277  redis-serv 127.0.0.1       28527 127.0.0.1       46644     0     0 0.28
22598 curl       100.66.3.172    61620 52.205.89.26    80        0     1 91.79
22604 curl       100.66.3.172    44400 52.204.43.121   80        0     1 121.38
22624 recordProg 127.0.0.1       46648 127.0.0.1       28527     0     0 0.22
3277  redis-serv 127.0.0.1       28527 127.0.0.1       46648     0     0 0.27
22647 recordProg 127.0.0.1       46650 127.0.0.1       28527     0     0 0.21
3277  redis-serv 127.0.0.1       28527 127.0.0.1       46650     0     0 0.26
[...]

PID是进程ID，发送和接收字节数（TX_KB,RX_KB），持续时间（MS）。这样的程序也可以用一般的内核代码编写，但是如果是这样的话可能永远不可能达到如此的性能和安全性。首先原生内核程序会过滤每一个网络报文，而不是只是TCP协议报文，这就会增加大量额外开销。同时抓取所有的数据包也对安全性产生了一定的隐患。

了解基于eBPF工具bcc

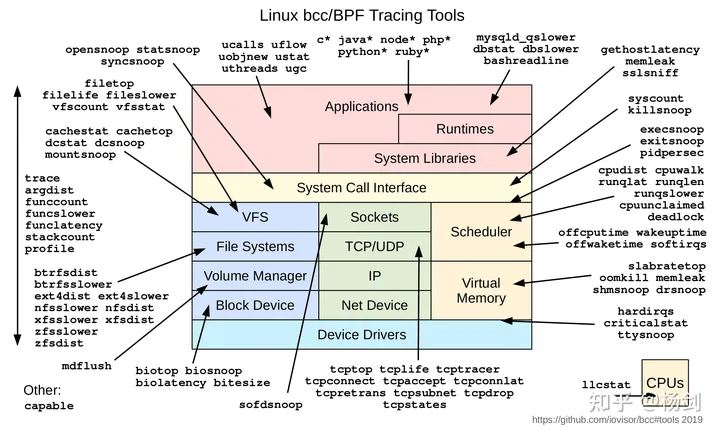

bcc本身提供了70多个可以直接使用的基于eBPF技术的工具，涵盖了内核层的很多功能和追踪。这些工具如下图所示：这些工具的用法可以通过https://github.com/iovisor/bcc查看


基于eBPF的工具`bpftrace`

Brendan Gregg提供的bpftrace教程：The bpftrace One-Liner Tutorial。写的非常详细。在这里选取一部分进行解释和学习参考用。

查询Probe

bpftrace -l 'tracepoint:syscalls:sys_enter_*'

-l用于根据查询条件列出所有的应用程序探针点（Probes），其中探针点（Probes）是指的一个可以抓取时间数据的测量点

插入触发点

bpftrace -e 'BEGIN { printf("hello world\n"); }'
Attaching 1 probe...
hello world
^C

如上面的命令所示，BEGIN就是在程序的前面加入一个probe触发点，可以再此处定义变量或者输出一些文字。这里是输出一个hello world字符串。

打开文件

bpftrace -e 'tracepoint:syscalls:sys_enter_openat { printf("%s %s\n", comm, str(args->filename)); }'
Attaching 1 probe...
snmp-pass /proc/cpuinfo
snmp-pass /proc/stat
snmpd /proc/net/dev
snmpd /proc/net/if_inet6
^C

上面的命令在呼叫系统调用openst的时候触发追踪事件，将进程名称comm和系统调用中的文件名参数filename打印出来。运行后，我们可以看到所有调用了打开文件openat系统调用的程序都被追踪并输出了文件名。除了comm，我们也可以获得pid(进程ID)和tid（线程ID）。

统计进程数量

bpftrace -e 'tracepoint:raw_syscalls:sys_enter { @[comm] = count(); }'
Attaching 1 probe...
^C
@[bpftrace]: 6
@[systemd]: 24
@[snmp-pass]: 96
@[sshd]: 125

上述代码运行后会显示目前运行的某个进程名称的总数。

@用于设定一个map，@后可以跟一个map名称，这里没有设定名称。中括号[]里面的变量作为map的key值。count()是一个map的方法，用于统计某个map中某个key出现的次数。

输出read()的bytes数分布直方图

bpftrace -e 'tracepoint:syscalls:sys_exit_read /pid == 18644/ { @bytes = hist(args->ret); }'
Attaching 1 probe...
^C

@bytes:
[0, 1]                12 |@@@@@@@@@@@@@@@@@@@@                                |
[2, 4)                18 |@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@                     |
[4, 8)                 0 |                                                    |
[8, 16)                0 |                                                    |
[16, 32)               0 |                                                    |
[32, 64)              30 |@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@|
[64, 128)             19 |@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@                    |
[128, 256)             1 |@

/.../这个是一个过滤器，用于过滤查询条件，限制范围。这里直接设置了进程的ID。通过对read结束时ret参数的统计，来获得最终读取的字节数。然后通过map的直方图方法hist对数据进行统计。除了hist以外，map方法还有前面用过的count(),lhist()-线性直方图，sum(),avg(),min()以及max()。

...剩下的部分可以直接参考原文。

image-20220906165426164

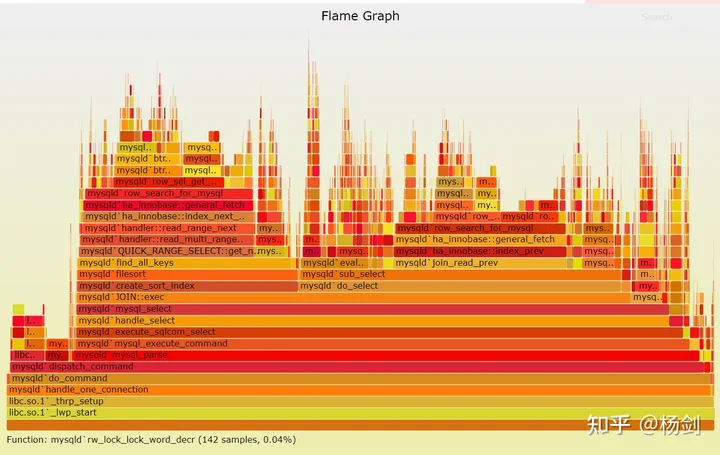

性能火焰图，上述的火焰图广泛用于系统性能评估和调优，也是通过eBPF技术实现的。上述是Mysql的CPU火焰图，显示了各个层级的stack的CPU占用。

Golang的eBPF库

目前基于Go的eBPF框架有Dropbox、Cilium、Aqua和Calico这几个库，通常这些库完成的工作也是将eBPF程序和Map载入内核，通过文件描述符和Map进行关联。并且可以和eBPF Map进行交互（CRUD）操作。不同的库实现形式，使用范围不尽相同。

Calico用bpftool和IProute实现的CLI做了一个Go的包装
Aqua实现了对libbpf这个库的Go包装
Drobox只支持了一部分功能，API比较简洁
IO Visor开发的gobpf是bcc的Go语言版本。
Cilium维护了一个纯Go语言的BPF库，将eBPF系统调用抽象为Go接口

eBPF程序的种类

更具《Linux内核观测技术》中的说法，主要更具功能将BPF程序分成两种类型，分别是跟踪和网络。

跟踪程序

这类程序用于更好的了解系统和应用程序当前的状态和行为。主要能够提供实时的系统行为和硬件的直接信息。另一方面可以访问特定应用程序内存区域，跟踪并提取运行进程中的信息。此外，还可以直接访问为每一个进程分配的资源，其中包括文件描述符，CPU和内存等信息。

网络

网络络包追踪和过滤是BPF程序最开始被设计出来时的应用方向。通过BPF我们可以对网络流量数据包处理的各个阶段进行监控和处理，能够在内核层级实现对于数据包的流量控制，安全检查，过滤，甚至可以跳过全部或者部分内核网络协议栈，直接处理网络数据并转发。提供了对于网络底层的强大追踪和控制能力。

上面是根据主要功能类型将BPF程序进行了分类，下面会根据eBPF程序的具体功能更详细的分类介绍

详细分类介绍

socket过滤器程序
Kprobe程序
跟踪点程序
XDP程序
Perf事件程序
cgroup套接字程序
cgroup打开套接字程序
socket选项程序
socket映射程序
cgroup设备程序
socket消息传递程序
原始跟踪点程序
cgroup套接字地址程序
socket重用端口程序
流量解析程序
其他BPF程序

全部程序种类列表如下：

enum bpf_prog_type {
    BPF_PROG_TYPE_UNSPEC,
    BPF_PROG_TYPE_SOCKET_FILTER,
    BPF_PROG_TYPE_KPROBE,
    BPF_PROG_TYPE_SCHED_CLS,
    BPF_PROG_TYPE_SCHED_ACT,
    BPF_PROG_TYPE_TRACEPOINT,
    BPF_PROG_TYPE_XDP,
    BPF_PROG_TYPE_PERF_EVENT,
    BPF_PROG_TYPE_CGROUP_SKB,
    BPF_PROG_TYPE_CGROUP_SOCK,
    BPF_PROG_TYPE_LWT_IN,
    BPF_PROG_TYPE_LWT_OUT,
    BPF_PROG_TYPE_LWT_XMIT,
    BPF_PROG_TYPE_SOCK_OPS,
    BPF_PROG_TYPE_SK_SKB,
    BPF_PROG_TYPE_CGROUP_DEVICE,
    BPF_PROG_TYPE_SK_MSG,
    BPF_PROG_TYPE_RAW_TRACEPOINT,
    BPF_PROG_TYPE_CGROUP_SOCK_ADDR,
    BPF_PROG_TYPE_LWT_SEG6LOCAL,
    BPF_PROG_TYPE_LIRC_MODE2,
    BPF_PROG_TYPE_SK_REUSEPORT,
    BPF_PROG_TYPE_FLOW_DISSECTOR,
    BPF_PROG_TYPE_CGROUP_SYSCTL,
    BPF_PROG_TYPE_RAW_TRACEPOINT_WRITABLE,
    BPF_PROG_TYPE_CGROUP_SOCKOPT,
    BPF_PROG_TYPE_TRACING,
    BPF_PROG_TYPE_STRUCT_OPS,
    BPF_PROG_TYPE_EXT,
    BPF_PROG_TYPE_LSM,
    BPF_PROG_TYPE_SK_LOOKUP,
    BPF_PROG_TYPE_SYSCALL, /* a program that can execute syscalls */
};

eBPF执行流程

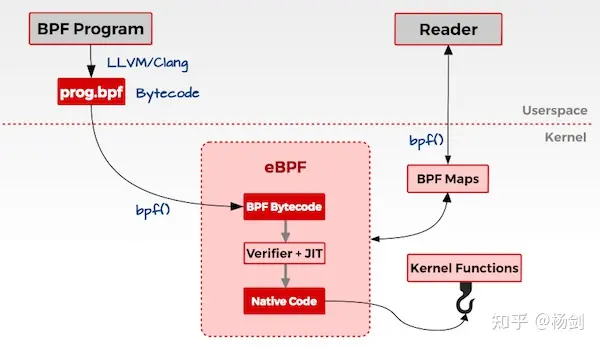

上图简要描述了eBPF的执行流程，BPF需要用C语言进行编写，通过LLVM/Clang编译为BPF字节码，运行时通过用户空间中的程序（C/Golang/Rust/Python...)将字节码注入内核态的BPF虚拟机中，首先会通过BPF验证器（Verifier）检查代码的正确性和安全性，通过后才能够给到JIT进行编译，生成本地可以执行代码。这些代码是通过BPF的挂载点和某个内核函数绑定，并在内核函数调用的时候被启动执行。BPF和用户态数据的传递是依靠BPF Maps机制执行的，这个Map支持多种数据类型，通过Map可以将监控数据实时传输到用户态程序，用户空间程序也可以通过Map将运行时的参数等传递给EPF程序。

BPF最神奇之处就是它可以通过通过消息传递的方式，监控内核态程序的状态以及影响和改变内核态程序的执行过程，而不需要修改内核程序本身。这是一个非常强大的工具，因此被称为Linux内核中最神奇的技术，没有之一。

另外一点需要强调的是，BPF程序运行在内核中，而且每次运行必然是事件驱动的。例如：

在网络设备或者驱动的数据入口挂载的BPF程序，会在每次有数据包接收时被运行。
kprobe探针类型的BPF程序会在每次某个挂载函数地址运行时被触发，并运行。

BPF程序的资源

一个eBPF程序可以使用的资源包括11个64位寄存器（可以分成32位子寄存器），一个程序计数器以及一个512byte的BPF栈空间。其中寄存器名称为r0~r10。其中r10寄存器是只读寄存器，储存一个帧地址指针，用于访问BPF的栈空间。其余四个寄存器都是通用可读写的寄存器。

内核资料领取，Linux内核源码学习地址。

BPF程序可以调用内核中预定义的帮助函数，这些帮助函数只会定义在内核(core kernel)中，而不可能存在与任何模块(modules)里。调用帮助函数是各个寄存器功能设定如下：

r0 储存帮助函数的返回值
r1~r5 保存帮助函数的调用参数
r6~r9 帮助函数预留的寄存器

BPF设计的寄存器配置能够被目前主流的任何CPU架构满足，因此，通常BPF寄存器都是和实际的硬件寄存器一一对应的。JIT只需要处理功能调用指令，而不需要关心参数和返回值的存放地址（总是在固定的寄存器中）。这使得运行BPF帮助函数的性能和效率非常高。不过这也造成帮助函数的限制，那就是不支持6个和6个以上参数。

r0中保存的返回值定义，会由于BPF程序类型的不同而有区别。在执行BPF程序前，r1寄存器通常保存的是程序的上下文信息（context），context指的是BPF程序的运行参数（类似C语言中argc/argv运行参数对）。BPF只能有一个context，context是由程序类型决定的。例如网络程序的context是内核网络数据报文包（skb）作为入参。

BPF程序都是基于64位处理的，主要是为了兼容主流的64位架构以及64位数表示的指针类型。BPF程序支持尾部调用（tail call）用于从一个BPF程序跳转到另外一个BPF程序执行，这种内联上线为33个调用。这个功能通常用于将BPF程序分成不同的执行阶段。

需要注意的一些限制

早期的cBPF程序指令数量限制在4096条，从5.1版内核开始，eBPF程序的指令数量提升到一百万条。内核中的BPF检查器通常会拒绝含有循环操作的字节码，这是由于BPF程序是运行于内核中的，检查器必须要确保内核运行的稳定性和安全性。

BPF程序的spilling/filling

由于寄存器数量的限制，有时候需要将r~r5寄存器中保存的参数复制到BPF栈空间中，这个操作称为spilling，而将栈空间的参数写回参数寄存器中的操作称为filling。

BPF程序指令

目前为止，BPF拥有87条不同的指令。每条指令都有相同的长度和结构。大数端系统的指令结构如下：

bpf_r3_c2_r1_c2

其中off和imm都是有符号类型的数据。op定义了实际的操作，dst_reg和 src_reg提供了额外的寄存器使用信息，off在某些指令中用于设置地址或者栈空间的偏移量（offset）或者是跳转指令的位置。imm设置常量或者直接使用的值。op本身也有不同部分构成，前四为是指令code，一位source标志和三位指令类型代码。

目前BPF支持的系统架构包括：x86_64,arm64,ppc64,s390x,mips64,sparc64和arm。不同架构都有专门的内核eBPF JIT编译器。所有的BPF操作都通过bpf()系统调用完成。包括加载BPF字节码程序到内核以及操作Maps进行数据交互。

BPF帮助函数（helper functions)

内核中定义了很多帮助函数，用于获取/加载数据到内核。不同的BPF程序类型通常只能调用一部分对应的帮助函数。根据使用的参数数量不同，内核中提供了不同的帮助函数的宏定义BPF_CALL_0()~BPF_CALL_5()。更新Map元素的帮助函数定义如下：

BPF_CALL_4(bpf_map_update_elem, struct bpf_map *, map, void *, key,
           void *, value, u64, flags)
{
    WARN_ON_ONCE(!rcu_read_lock_held());
    return map->ops->map_update_elem(map, key, value, flags);
}

const struct bpf_func_proto bpf_map_update_elem_proto = {
    .func           = bpf_map_update_elem,
    .gpl_only       = false,
    .ret_type       = RET_INTEGER,
    .arg1_type      = ARG_CONST_MAP_PTR,
    .arg2_type      = ARG_PTR_TO_MAP_KEY,
    .arg3_type      = ARG_PTR_TO_MAP_VALUE,
    .arg4_type      = ARG_ANYTHING,
};

帮助函数和系统调用类似，函数标准定义如下：

u64 fn(u64 r1, u64 r2, u64 r3, u64 r4, u64 r5)

环境准备

eBPF程序一般有两个部分组成

内核中运行的eBPF程序，用C语言编写，编译为内核文件。通常需要使用clang/llvm编译为elf格式的文件。
Go语言编写的用于加载和测试eBPF的程序，在用户态运行，用于配置和读取eBPF程序数据。

我们需要安装以下一些工具：

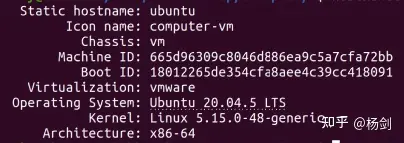

最近一些年，由于eBPF的发展比较快，Linux内核的更新速度也非常快，eBPF在不同的内核版本中还是有不少的兼容性和功能上的区别，建议最好是使用比较新的内核版本v5.10以上。我们在编写和测试eBPF程序前应该确认当前的内核版本，笔者的开发系统：

安装llvm编译器，clang 9.0以上, 下面的代码是安装llvm和clang

sudo apt update -y
sudo apt install -y llvm
sudo apt install -y clang

安装完整的开发环境如下：

$ sudo apt-get install -y make gcc libssl-dev bc libelf-dev libcap-dev \
  clang gcc-multilib llvm libncurses5-dev git pkg-config libmnl-dev bison flex \
  graphviz

系统调用探针BPF程序示例

编译和运行程序

在示例程序中我们采用Cilium开源的ebpf-go库进行程序生成和内核加载。我们可以从https://github.com/cilium/ebpf下载这个项目。实际开发并不需要完整的项目代码，将examples文件夹中kprobe文件夹中的内容拷贝到一个测试用的文件夹中。我将Kprobe探针程序放到~/testbpf/kprobe这个文件夹中，另外需要将headers文件夹拷贝到~/testbpf文件夹中，所有c的bpf库调用都要依赖头文件，BPF程序不允许引用任何外部库和模块。我们在kprobe文件夹中只需要保留main.go和kprobe.c这两个文件。首先设置编译工具clang：

export BPF_CLANG=clang

然后运行go mod init，生成mod文件并下载所需的go的ebpf库

go mod init kprobe

生成字节码和辅助的go程序,并编译和执行

$ go generate
$ go build

我们可以看到通过generate我们生成了BPF程序的字节码文件和辅助的go程序文件。编译后生成kprobe程序，运行后，效果如下：

xxxx@ubuntu:~/testbpf/kprobe$ sudo ./kprobe
2022/10/06 15:59:11 Waiting for events..
2022/10/06 15:59:13 sys_execve called 16 times
2022/10/06 15:59:15 sys_execve called 32 times
2022/10/06 15:59:17 sys_execve called 32 times
2022/10/06 15:59:19 sys_execve called 43 times
2022/10/06 15:59:21 sys_execve called 47 times
2022/10/06 15:59:23 sys_execve called 47 times
2022/10/06 15:59:25 sys_execve called 62 times
2022/10/06 15:59:27 sys_execve called 62 times
2022/10/06 15:59:29 sys_execve called 73 times
2022/10/06 15:59:31 sys_execve called 77 times

这个程序就是每两秒显示一次execve系统程序调用的总次数。

代码分析

eBPF程序的代码如下：

// +build ignore

#include "common.h"

char __license[] SEC("license") = "Dual MIT/GPL";

struct bpf_map_def SEC("maps") kprobe_map = {
    .type        = BPF_MAP_TYPE_ARRAY,
    .key_size    = sizeof(u32),
    .value_size  = sizeof(u64),
    .max_entries = 1,
};

SEC("kprobe/sys_execve")
int kprobe_execve() {
    u32 key     = 0;
    u64 initval = 1, *valp;

    valp = bpf_map_lookup_elem(&kprobe_map, &key);
    if (!valp) {
        bpf_map_update_elem(&kprobe_map, &key, &initval, BPF_ANY);
        return 0;
    }
    __sync_fetch_and_add(valp, 1);

    return 0;
}

代码主要是创建了一个map对象kprobe_map，用于内核于用户空间程序数据交换，这个map是BPF_MAP_TYPE_ARRAY类型的，最大元素1个。程序非常简单，就是每次系统调用被调用，探针BPF程序就能够触发并将map中的值+1。

main.go程序如下：

// This program demonstrates attaching an eBPF program to a kernel symbol.
// The eBPF program will be attached to the start of the sys_execve
// kernel function and prints out the number of times it has been called
// every second.
package main

import (
    "log"
    "time"

    "github.com/cilium/ebpf/link"
    "github.com/cilium/ebpf/rlimit"
)

// $BPF_CLANG and $BPF_CFLAGS are set by the Makefile.
//go:generate go run github.com/cilium/ebpf/cmd/bpf2go -cc $BPF_CLANG -cflags $BPF_CFLAGS bpf kprobe.c -- -I../headers

const mapKey uint32 = 0

func main() {

    // Name of the kernel function to trace.
    fn := "sys_execve"
    //fn := "sys_bind"

    // Allow the current process to lock memory for eBPF resources.
    if err := rlimit.RemoveMemlock(); err != nil {
        log.Fatal(err)
    }

    // Load pre-compiled programs and maps into the kernel.
    objs := bpfObjects{}
    if err := loadBpfObjects(&objs, nil); err != nil {
        log.Fatalf("loading objects: %v", err)
    }
    defer objs.Close()

    // Open a Kprobe at the entry point of the kernel function and attach the
    // pre-compiled program. Each time the kernel function enters, the program
    // will increment the execution counter by 1. The read loop below polls this
    // map value once per second.
    kp, err := link.Kprobe(fn, objs.KprobeExecve, nil)
    if err != nil {
        log.Fatalf("opening kprobe: %s", err)
    }
    defer kp.Close()

    // Read loop reporting the total amount of times the kernel
    // function was entered, once per second.
    ticker := time.NewTicker(2 * time.Second)
    defer ticker.Stop()

    log.Println("Waiting for events..")

    for range ticker.C {
        var value uint64
        if err := objs.KprobeMap.Lookup(mapKey, &value); err != nil {
            log.Fatalf("reading map: %v", err)
        }
        log.Printf("%s called %d times\n", fn, value)
    }
}
