Netfilter 流量处理框架

Netfilter 自 1998 年开发，2000 年合并到 Kernel v2.4 版本，是 Kernel 提供的一个流量处理框架，用于实现对 IP 数据包的控制和过滤（Manipulation and Filtering）等功能，包括：

• 无状态数据包过滤（IPv4、IPv6）。
• 有状态的数据包过滤（IPv4、IPv6）。
• 基于协议类型的连接跟踪（CT）。
• NAT、NAPT（IPv4、IPv6）。
• 灵活可扩展的基础架构。
• 第三方扩展的 API，例如：被 iptables 调用。

Netfilter 的实现原理

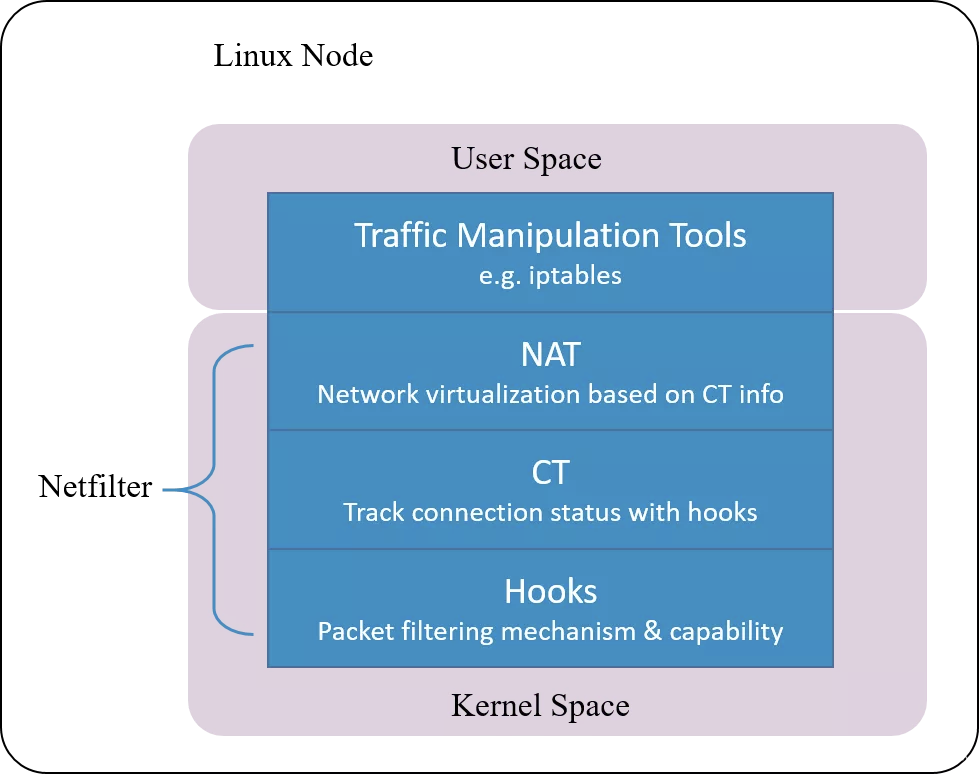

Netfilter 在 Kernel 的 L3-subsystem 中设置多个 Hooks（钩子）点。通过在 IP 流量的必经之路上设置多个 Hooks 点，来实现对所有的 IP 数据包进行检测、过滤、拦截或其他处理，包括：

• 通过：不对数据包进行任何修改，退出检测逻辑，继续后面正常的数据包处理流程。
• 修改：例如进行 NAT 编辑，然后继续后面正常的数据包处理流程。
• 丢弃：例如 iptables 安全策略和防火墙功能。

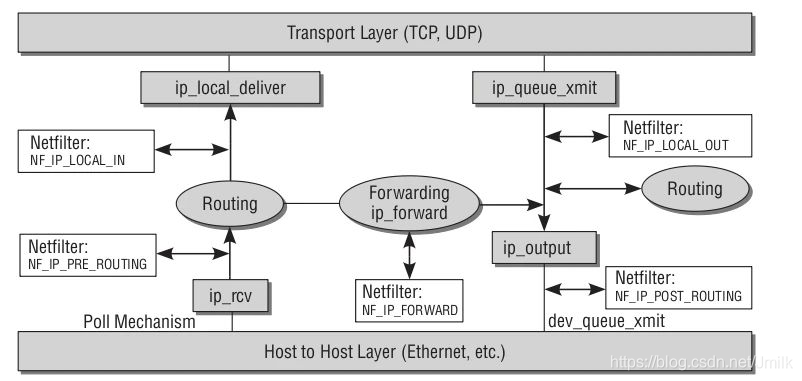

如下图所示，Netfilter 具有 5 个 Hooks 点，每个 Hook 点都注册了一些 Handler 处理函数，当有数据包经过 Hook 点时， 就会调用相应的 Handler。

#define NF_IP_PRE_ROUTING    0 /* After promisc drops, checksum checks. */
#define NF_IP_LOCAL_IN       1 /* If the packet is destined for this box. */
#define NF_IP_FORWARD        2 /* If the packet is destined for another interface. */
#define NF_IP_LOCAL_OUT      3 /* Packets coming from a local process. */
#define NF_IP_POST_ROUTING   4 /* Packets about to hit the wire. */
#define NF_IP_NUMHOOKS       5

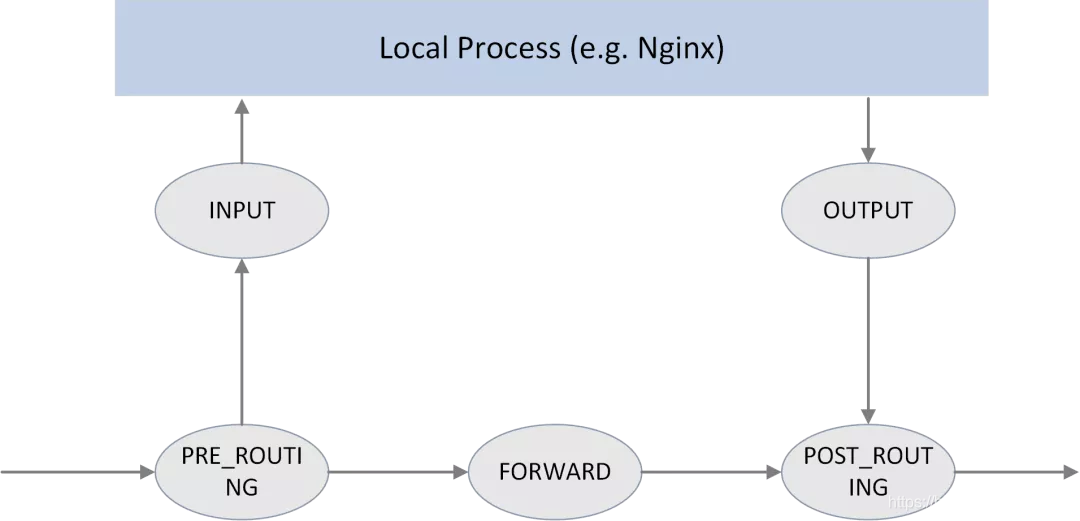

5 个 Hooks 点分别对应下述 5 条 Chaim（链）：

1. PREROUTING：数据包进入路由表之前。
2. INPUT：通过路由表后目的地为本机。
3. FORWARD：通过路由表后，目的地不为本机。
4. OUTPUT：由本机产生，向外发送。
5. POSTROUTIONG：发送到网卡接口之前。

Hook Handler 对 IP 数据包进行判断或处理之后，需要返回一个判断结果，指导接下来要对这个包做什么。可能的结果有：

// include/uapi/linux/netfilter.h

#define NF_DROP   0  // 已丢弃这个包。
#define NF_ACCEPT 1  // 接受这个包，继续下一步处理。
#define NF_STOLEN 2  // 当前处理函数已经消费了这个包，后面的处理函数不用处理了。
#define NF_QUEUE  3  // 应当将包放到队列。
#define NF_REPEAT 4  // 当前处理函数应当被再次调用。

Netfilter 的工作原理

Netfilter 为实现数据包控制和过滤功能而设计了 3 个核心概念：

1. 规则（Rules）：用于定义 IP 数据包的识别和处理规则，每条 Rule 都包含了 “匹配" 和 “动作" 这 2 个元素。其中，动作包括有：修改或跳转。跳转可以用于处理接受该数据包、拒绝该数据包，也可以跳转到其他 Chain 中继续进行匹配，或者从当前 Chain 中返回到调用者 Chain。

2. 链（Chains）：每条 Chain 由多条 Rules 组成，这些 Rules 会用于与 IP 数据包进行逐一匹配。一旦匹配上，则执行 Rule 对应的动作。如果当 Chain 中的所有 Rules 都执行完后，但仍然没有跳转时，将根据该 Chain 的默认策略执行对应动作。如果 Chain 也没有默认动作，那么就会返回到调用者 Chain。

3. 表（Tables）：每张 Table 由多条 Chains 组成，是一种 Chains 和 Rules 的业务场景分类管理手段。不同的 Tables 通常会具有特定的应用场景，例如：filter table 用于进行数据包过滤，nat table 用于进行 NAT 操作等。

规则（Rules）

规则（Rules）是用户预定义的，例如：我们常说的防火墙规则。配置防火墙的主要工作就是添加、修改和删除这些规则。

每条 Rule 都由下列 2 个元素组成：

1. 若干个匹配条件（Xmatch）：与 IP 数据包进行匹配，具有以下匹配条件类型：

   • Interface（接口，e.g. eth0、eth1）
   • Protocol（协议类型，e.g. ICMP、TCP、UDP）
   • Source IP / Destination IP
   • Source Port / Destination Port

2. 一个执行动作（Action）：数据包匹配所有条件后所需要执行的动作。具有以下动作类型：

   • ACCEPT：运行通过。
   • DEOP：直接丢弃。
   • REJECT：拒绝通过。
   • SNAT：源地址转换。
   • DNAT：目标地址转换。
   • MASQUERADE：特殊的 SNAT，适用于动态变更的 IP。
   • LOG：记录日志信息。
   • QUEUE：将数据包移交到用户空间。
   • RETURN：防火墙停止执行当前链中的后续规则，并返回到调用链。
   • REDIRECT：端口重定向。
   • MARK：做防火墙标记。

链（Chains）

链（Chains）的本质是一个有序的 Rules 列表。在复杂的网络环境中，用户可以通过配置 Rules 在 Chain 中的顺序来灵活实现多种效果。

也因为 Chain 中 Rules 的次序非常关键，执行 Rules 时，会按照从上往下的顺序进行。所以越严格的 Rule，就越应该放在越靠前，而 Default Rule 则总是在最后生效。

此外，Netfilter 提供了 5 条内建的 Chains，用户也可以新建自定义的 Chains。

1. INPUT（输入链）：发往本机的数据包通过此链，并执行此链上关于 INPUT 的 Rules，例如：DDoS 攻击防御规则。
2. OUTPUT（输出链）：从本机发出的数据包通过此链，并执行此链上关于 OUTPUT 的 Rules。
3. PORWARD（转发链）：由本机转发的数据包通过此链，并执行此链上关于 PORWARD 的 Rules。例如：作为 IP 路由器。
4. PREROUTING（路由前链）：在处理 IP 路由规则前（Pre-Routing）通过此链，并执行此链上关于 Pre-Routing 的 Rules。例如：DNAT。
5. POSTOUTING（路由后链）：在处理 IP 路由规则后（Post-Routing）通过此链，并执行此链上关于 Post-Routing 的 Rules。例如：SNAT。

表（Tables）

表（Table）是面向应用场景的管理方式，每张表被赋予了不同的应用场景，所以也内含了不同的 Chains 和 Rules。

用户在实际使用 Netfilter 时，往往是通过 Table 作为操作入口，然后对 Chains 和 Rules 进行定义。

Netfilter 内建了以下五张表：

1. filter 表（默认）：提供数据包的过滤功能，例如：用于防火墙规则。
2. nat 表：提供了 NAT、NAPT 功能，例如：用于网关路由器。
3. mangle 表：提供了数据包修改功能，例如：更改 IP Header 的 TOS、DSCP、ECN 位。
4. raw 表：用来提前标记报文不需要执行一些流程，例如：不需要建立会话。
5. conntrack 表：连接跟踪表，跟踪连接会话，用来实现状态防火墙，是 NAT 功能的基础，也可以扩展更多功能。

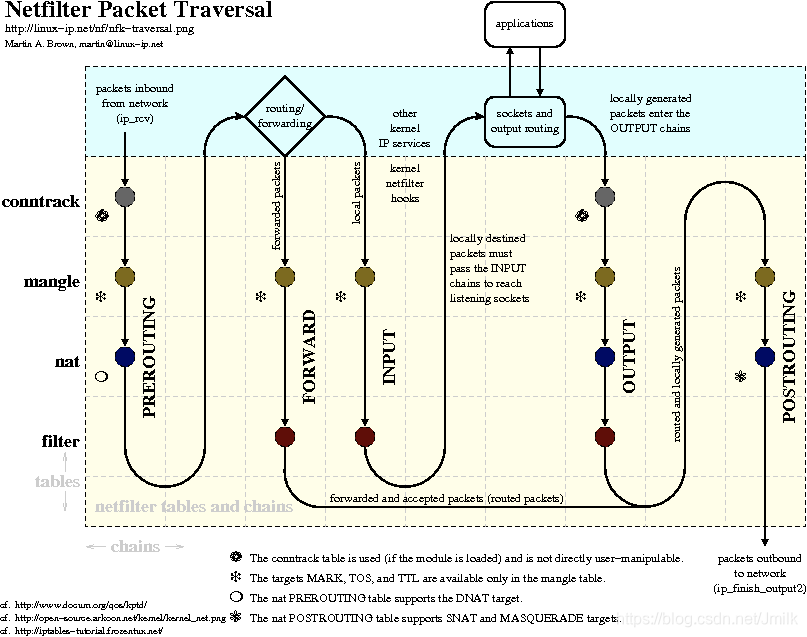

每张表所挂载的链如下图所示：

在不同的 Hooks 点上会执行不同的表：

数据包处理流程图

iptables CLI

iptables 是运行在 Userspace 的 Netfilter 配置工具，iptables 用于 IPv4，ip6tables 用于 IPv6。更新的 nftables 已经包含在 Linux kernel v3.13 版本中，以后会取代 iptables 成为主要的 Linux 防火墙配置工具。

iptables-service

大多 Linux 发型版将 iptables 被做成了一个服务，启动，则将防火规则生效。反之，则将防火规则撤销。

# 停止 firewalld 服务
$ systemctl stop firewalld

# 禁用 firewalld 服务
$ systemctl mask firewalld

$ yum install -y iptables
$ yum install iptables-services

$ systemctl enable iptables.service
$ systemctl start iptables.service

配置文件为：

• /etc/sysconfig/iptables
• /etc/iptables/iptables.rules

指令应用

制定 iptables 表规则思路：

1. 选择一张表（此表决定了数据包的处理方式，e.g. filter、nat）；
2. 选择一条链（此链决定了数据包的流经位置，e.g. INPUT、OUTPUT）；
3. 选择合适的规则匹配条件（此条件决定了对数据包做何种条件匹配，e.g. Source IP、ICMP）；
4. 选择处理数据包的动作（e.g. ACCEPT、DEOP）。

iptables 语法格式：

$ iptables [ -t 表名 ] 管理选项 [ 链名 ] [ 条件匹配 ] [ -j 目标动作或转发 ]

不指定表名时，默认为 filter 表，不指定链名时，默认表示该表的所有链。除非设置了链的缺省策略，否则需要指定条件匹配。

查看规则

默认查看的是 filter 表的规则，可以指定表名或链名，也可以显示规则编号。

$ iptables -nvL [--line-numbers] [-t 表名] [链名]

• –line-numbers：列出规则的编号。
• 五表：raw，nat，filter，mangle，conntrack
• 五链：INPUT、OUTPUT、FORWARD、PREROUTING、POSTROUTING

添加规则

添加规则有两种方式，一种是在链最后追加（-A）规则，另一种是将规则插入（-I）到链上的某个特定位置。

# 添加规则到指定的链中
$ iptables -A INPUT -s 192.168.1.5 -j DROP

# 插入规则到指定的链中，默认为插入到链首
$ iptables -I INPUT -p tcp --dport 17500 -s 10.0.0.85 -j ACCEPT -m comment --comment "Friendly Dropbox"

删除规则

# 通过编号删除链中的规则
$ iptables -D INPUT 8

修改规则

# 用新规则代替已存在的旧规则
$ iptables -R INPUT 2 -s 127.0.0.1 -d 127.0.0.1 -i lo -j ACCEPT

保存和加载规则

通过命令行添加规则，配置文件不会自动改变，所以必须手动保存：

# 备份与保存规则至指定文件
$ cp /etc/sysconfig/iptables /etc/sysconfig/iptables.bak
$ iptables-save > /etc/sysconfig/iptables

修改配置文件后，需要重新加载服务生效：

$ systemctl reload iptables

或者通过指定配置文件由 iptables 直接加载：

# 从指定文件加载规则
$ iptabls-restore < /PATH/FROM/SOME_RULE_FILE

• -n, --noflush：不清除原有规则。
• -t, --test：仅分析生成规则集，但不提交。

常规初始化配置

# 查看 iptables 现有规则
$ iptables -L -n

# 备份现有的规则
$ cp /etc/sysconfig/iptables /etc/sysconfig/iptables.bak

# 先允许所有
$ iptables -P INPUT ACCEPT

# 清空所有默认规则
$ iptables -F
# 清空所有自定义规则
$ iptables -X
# 所有计数器归 0
$ iptables -Z

# 开放本地回环
$ iptables -A INPUT -i lo -j ACCEPT
# 开放已建立的或相关的连接的
$ iptables -A INPUT -m state --state ESTABLISHED,RELATED -j ACCEPT
# 开放 22 端口（SSH）
$ iptables -A INPUT -p tcp --dport 22 -j ACCEPT
# 开放 21 端口（FTP）
$ iptables -A INPUT -p tcp --dport 21 -j ACCEPT
# 开放 80 端口（HTTP）
$ iptables -A INPUT -p tcp --dport 80 -j ACCEPT
# 开放 443 端口（HTTPS）
$ iptables -A INPUT -p tcp --dport 443 -j ACCEPT
#开放 ping
$ iptables -A INPUT -p icmp --icmp-type 8 -j ACCEPT
# 允许接受本机请求之后的返回数据 RELATED，是为 FTP 设置的
$ iptables -A INPUT -m state --state  RELATED,ESTABLISHED -j ACCEPT

# 其他入站一律丢弃
$ iptables -P INPUT DROP
# 所有出站一律绿灯
$ iptables -P OUTPUT ACCEPT
# 所有转发一律丢弃
$ iptables -P FORWARD DROP

指令选项解析

管理选项

• 规则显示

-L, --list [chain]：列出规则；
-v, --verbose：详细信息；
-vv 更详细的信息
-n, --numeric：数字格式显示主机地址和端口号；
-x, --exact：显示计数器的精确值，而非圆整后的数据；
--line-numbers：列出规则时，显示其在链上的相应的编号；
-S, --list-rules [chain]：显示指定链的所有规则；

• 规则管理

-A, --append chain rule-specification：追加新规则于指定链的尾部；
-I, --insert chain [rulenum] rule-specification：插入新规则于指定链的指定位置，默认为首部；
-R, --replace chain rulenum rule-specification：使用新的规则替换指定的旧规则；
-D, --delete chain rulenum：根据规则编号删除规则；
-D, --delete chain rule-specification：根据规则本身删除规则；

• 链管理

-N, --new-chain chain：新建一个自定义链；
-X, --delete-chain [chain]：删除自定义的引用计数为 0 的空链；
-F, --flush [chain]：清空指定链上的规则；
-E, --rename-chain old-chain new-chain：重命名链；
-Z, --zero [chain [rulenum]]：置零计数器；
      NOTE：每条规则都有两个计数器
          1. packets：被本规则匹配到的数据包个数；
          2. bytes：被本规则匹配到的数据包大小之和；
-P, --policy chain target：制定链表的策略（ACCEPT | DROP | REJECT）；

条件匹配（Xmatch）

条件匹配分为基本匹配和扩展匹配，扩展匹配又分为显示匹配和隐式匹配。

基本匹配：无需加载扩展模块，匹配规则生效。

-p：指定规则协议，e.g. tcp/udp/icmp/all
-s：指定数据包的源地址，IP or Hostname
-d：指定数据包的目的地址
-i：输入接口，网卡设备
-o：输出接口
!：取反

扩展匹配：需要加载扩展模块，匹配规则方可生效。

隐式匹配：使用 -p 选项指明协议时，无需同时使用 -m 选项指明扩展模块以及不需要手动加载扩展模块。

-p tcp
  --sport：匹配报文段的源端口；可以给出多个端口，但只能是连续的端口范围
  --dport：匹配报文段的目标端口；可以给出多个端口，但只能是连续的端口范围
  --tcp-flags mask comp：匹配报文段的 tcp 标志位
-p udp
  --sport：匹配数据报端口；可以给出多个端口，但只能是连续的端口范围
  --dport：匹配数据报目标端口；可以给出多个端口，但只能是连续的端口范围
--icmp-type
  8：echo request，Ping 请求
  0：echo reply，接收 Ping 请求之后响应的 Ping 应答

显示匹配：必须使用 -m 选项指明要调用的扩展模块的扩展机制以及需要手动加载扩展模块。

• multiport（多端口）：以离散或连续的方式定义多端口匹配条件，最多 15 个。

iptables -I INPUT -d 172.16.100.7 -p tcp -m multiport --dports 22,80 -j ACCEPT
iptables -I OUTPUT -s 172.16.100.7 -p tcp -m multiport --sports 22,80 -j ACCEPT

• iprange（IP 范围）：以连续地址块的方式来指明多个 IP 地址匹配条件。

iptables -A INPUT -d 172.16.100.7 -p tcp --dport 23 -m iprange --src-range 172.16.100.1-172.16.100.100 -j ACCEPT
iptables -A OUTPUT -s 172.16.100.7 -p tcp --sport 23 -m iprange --dst-range 172.16.100.1-172.16.100.100 -j ACCEPT

• time：指定时间范围。

iptables -A INPUT -d 172.16.100.7 -p tcp --dport 901 -m time --weekdays Mon,Tus,Wed,Thu,Fri --timestart 08:00:00 --time-stop 18:00:00 -j ACCEPT
iptables -A OUTPUT -s 172.16.100.7 -p tcp --sport 901 -j ACCEPT

• string：对应用层的报文做字符串模式匹配检测。

--algo {bm|kmp}：字符匹配查找时使用算法
--string "STRING"：要查找的字符串
--hex-string "HEX-STRING"：要查找的字符，先编码成16进制格式

• connlimit：根据每个客户端 IP 作并发连接数量限制。

--connlimit-upto n：连接数小于或等于 n 时匹配
--connlimit-above n：连接数大于 n 时匹配

• limit：报文速率控制。

• state：追踪本机上的请求和响应之间的数据报文的状态。

  • INVALID：无法识别的连接
  • ESTABLISHED：已建立的连接
  • NEW：新建立的连接
  • RELATED：相关联的连接，当前连接是一个新连接，但依附于某个已存在的连接
  • UNTRACKED：未追踪的连接

NOTE：

1. 对于进入的状态为 ESTABLISHED 都应该放行。
2. 对于出去的状态为 ESTABLISHED 都应该放行。
3. 严格检查进入的状态为 NEW 的连接。
4. 所有状态为 INVALIED 都应该拒绝。

NAT/NAPT

IP 网络有公网与私网的区分，企业内网使用私网 IP，Internet 使用公网 IP。当使用私网 IP 地址访问公网 IP 时就需要使用到 NAT（Network Address Translation，网络地址转换）技术，包括：

1. SNAT（源地址转换）：私网访问公网时使用。
2. DNAT（目标地址转换）：公网访问私网时使用。
3. PAT（端口转换）：通常配合 DNAT 使用。

SNAT

SNAT（Source Network Transform，源地址转换），实现私网内主机使用同一个公网 IP 进行上网。即：内网 IP 地址向外访问 Internet 时，发起访问的内网 IP 地址转换为指定的对外 IP 地址（可指定具体的服务以及相应的端口或端口范围），这使内网的多部主机可以通过同一个有效的公网 IP 地址访问外部网络。

数据包出站路径为：APP => TCP/IP stack 路由子系统 => filter:OUTPUT => nat:POSTROUTING => 出站。

# SNAT：由内到外的源地址转换
$ iptables -t nat -I POSTROUTING -s 192.168.0.0/24 -o eth1 -j SNAT --to 198.51.100.3

在外网地址非固定时的共享动态 IP 地址上网场景中，需要使用 IP 地址伪装模式。MASQUERADE 是一种动态 SNAT 技术，通常用于连接到动态 IP 地址的网络，例如：家庭网络或移动网络。

MASQUERADE 会将数据包的 srcIP 地址替换为外部网络接口的 IP 地址，而不需要提前指定固定的某一个公共 IP 地址。这样，无论外部网络的 IP 地址如何变化，MASQUERADE 都能够确保数据包可以正确地返回到内部网络。

$ iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -o eth0 -j MASQUERADE

DNAT

DNAT（Destination Network Transform，目的地址转换）与 SNAT 相对，当外部网络访问内部网络时，进来的 IP 数据包会被改变 dstIP 地址。

# DNAT：由外到内的目的地址转换
$ iptables -t nat -I PREROUTING -p tcp -d 198.51.100.3 --dport 80 -j DNAT --to 192.168.0.2

NAT 转发操作需要在 filter 表中 FORWARD 链中允许，并且打开系统的 ip_forwarding 转发功能。

PAT

PAT（端口映射）通常和 DNAT 一起使用，例如：将本机公网 IP 的 2222 端口映射到虚拟机内网 IP 的 22 端口。

$ iptables -t nat -A PREROUTING -d 210.14.67.127 -p tcp --dport 2222  -j DNAT --to-dest 192.168.188.115:22

# 测试。
$ ssh root@210.14.67.127 -p 2222

应用示例

• 放行所有网段的主机访问本机的 httpd 服务：

# 入向规则
$ iptables -t filter -A INPUT -p tcp –dport 80 -m state –state NEW,ESTABLISHED -j ACCEPT
# 出向规则
$ iptables -t filter -A OUTPUT -p tcp –sport 80 -m state –state ESTABLISHED -j ACCEPT

• 端口重定向：

$ iptables -t nat -A PREROUTING -p tcp --dport 80 -j REDIRECT --to-port 8080

如果你在你的计算机上面运行了这个指令，它只会对连到你的机器上的外部 IP 产生效果。从本地端发起的连线不会遵循 nat 表上 PREROUTING 链的设置。如果你想让本地端也遵循规则，你需要将 lo 接口上的数据包输出由 80 端口转向到 8080 端口上面：

$ iptables -t nat -A OUTPUT -o lo -p tcp --dport 80 -j REDIRECT --to-port 8080

• 指定数据包出去的网络接口：该操作只对 OUTPUT，FORWARD，POSTROUTING 三个链起作用。

$ iptables -A FORWARD -o eth0

• 阻止 Windows 蠕虫的攻击：

$ iptables -I INPUT -j DROP -p tcp -s 0.0.0.0/0 -m string --algo kmp --string "cmd.exe"

• 防止 SYN 洪水攻击：

$ iptables -A INPUT -p tcp --syn -m limit --limit 5/second -j ACCEPT
