PixiJS 源码解读：绘制矩形，底层都做了什么？

news2025/4/17 4:33:31

大家好，我是前端西瓜哥，今天带大家看一下 PixiJS 的源码实现。

PixiJS 是一个非常流行的 Canvas 库，start 数将近 4w。

使用 PixiJS 简单易用的 API，我们可以在浏览器页面的 Canvas 元素上高性能地绘制图形，实现流畅的动画。它的底层是 WebGL。

用 PixiJS 绘制一个矩形，代码实现为：

const app = new PIXI.Application({
  width: 500,
  height: 300,
});
document.body.appendChild(app.view);

const graph = new PIXI.Graphics();
graph.beginFill(0xff0044); // 填充色
graph.drawRect(10, 10, 100, 80);
graph.endFill();

app.stage.addChild(graph);

渲染结果：

这些代码的底层究竟做了什么呢？这次西瓜哥就带大家来一探究竟。

使用的 PixiJS 版本为 7.2.4。

Application 的初始化

首先是调用 Application 类的构造函数，创建 app 对象。

下面是 Application 构造函数的代码。

export class Application {
  // 创建 stage
  public stage: Container = new Container();
  // ...
  constructor(options) {
    options = Object.assign(
      {
        // 是否强制使用 Canvas 2D，否则如果支持 WebGL，用 WebGL
        // 默认为 false，且已经废弃 Canvas 2D，仅 pixi.js-legacy 可用
        forceCanvas: false,
      },
      options
    );

    // 选择渲染器
    this.renderer = autoDetectRenderer(options);

    // 插件初始化
    Application._plugins.forEach((plugin) => {
      plugin.init.call(this, options);
    });
  }
}

主要做了以下几件事。

  1. 初始化 this.stage 为一个新的 Container 对象，将其作为根容器，之后我们绘制的矩形会放置于其下；

  2. 选择渲染器 renderer，有两种： Renderer（基于 WebGL） 和 CanvasRenderer（基于 Canvas 2D）。最新版 PixiJS 只内置了 Renderer。如果你希望在 WebGL 不可用时回退为 CanvasRenderer，需要改用 pixie.js-legacy 库。

  3. 调用 Renderer 的构造函数。它的属性 view 会指向一个 canvas 元素，Application 的 view 通过 getter 的代理方式拿到这个 view；

  4. 调用 Application 中注册插件的 init 方法，进行初始化。

Application 默认内置两个插件：

  • TickerPlugin：不停地在绘制下一帧前调用（基于 requestAnimationFrame）传入的回调函数，PixiJS 会在这里指定下一帧数要绘制的新内容；
  • ResizePlugin：监听容器尺寸变化，重绘画布。

创建图形

const graph = new PIXI.Graphics();

创建一个 Graphics 对象。这个 Graphics 对象下可以绘制任何图形，这里我只绘制一个矩形。

graph.beginFill(0xff0044); // 填充色

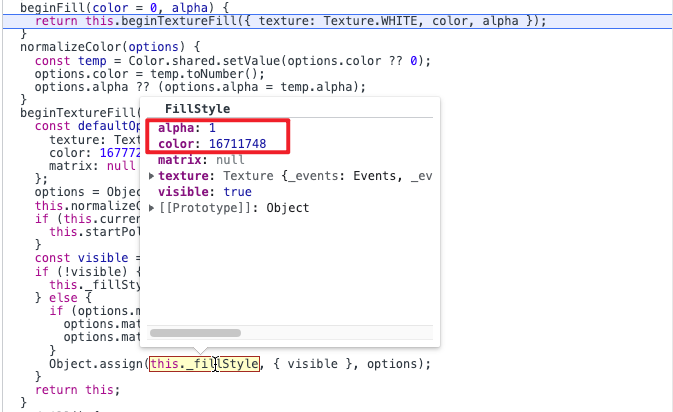

该方法会给 Graphics 对象的 _fillStyle 设置为指定的颜色值。传入的颜色值会进行标准化（normalize）。

Pixijs 实现有自己的风格：喜欢用类似 _varX 的方法保存 “私有” 变量，然后提供对应的 setter 和 getter 去读写这个内部变量。

getter 可能不提供，这样一个属性就会变成只读属性。有些 getter 里会做懒加载，在第一次读取的时候再初始化，比如 Texture.WHITE。

如果我们不指定颜色，这个 _fillStyle 会使用默认值，且其 visible 属性为 false，表示图形没有填充色，也会在之后的渲染阶段跳过填充的逻辑。

然后是创建一个矩形。

graph.drawRect(10, 10, 100, 80);

上面代码其实调用的是：

return this.drawShape(new PIXI.Rectangle(x, y, width, height));

首先创建一个 Rectangle 对象。

然后基于该 Rectangle 对象、之前设置的 fillStyle、lineStyle、matrix 创建一个 GraphicsData 对象，最后添加到给 rect._geometry.graphicsData 数组上。

总之就是将这个矩形的数据记录下来，之后 PixiJS 会基于这些值构造出绘制 WebGL 可以直接使用的数据。

然后是重置填充色。

rect.endFill();

将 rect 的 _fillStyle 设置为默认值：

public reset() {
  this.color = 0xFFFFFF;
  this.alpha = 1;
  this.texture = Texture.WHITE;
  this.matrix = null;
  this.visible = false;
}

最后是把 rect 添加到容器 app.stage 下。

app.stage.addChild(rect);

对应的源码是：

export class Container extends DisplayObject {
  // ...

  addChild(...children) {
    if (children.length > 1) {
      // 有多个图形要添加，会遍历调用当前 addChild 方法
      for (let i = 0; i < children.length; i++) {
        this.addChild(children[i]);
      }
    } else {
      const child = children[0];
      if (child.parent) {
        child.parent.removeChild(child);
      }

      child.parent = this;
      this.sortDirty = true; // 表示没有排序

      child.transform._parentID = -1;

      this.children.push(child);

      this._boundsID++;

      // 触发子节点改变的相关事件
      this.onChildrenChange(this.children.length - 1);
      this.emit("childAdded", child, this, this.children.length - 1);
      child.emit("added", this);
    }
    return children[0];
  }
}

至此，我们的矩形设置好属性并添加到图形树上。

下面是渲染环节。

绘制

还记得我们初始化 Application 时，初始化的两个插件吗？

其中一个就是 TickerPlugin，它是 raf（requestAnimationFrame）的封装，会在页面绘制下一帧要之前执行回调函数。

Application 初始化时，调用了TickerPlugin.init() 方法，将 renderer 的 render 方法绑定到 Ticker 上。这样，render 就会不断地被异步调用。

class TickerPlugin {
  static init(options) {
    Object.defineProperty(this, "ticker", {
      set(ticker) {
        // 将 app.render 函数传入 ticker 的回调列表
        ticker.add(this.render, this, UPDATE_PRIORITY.LOW);
      },
      // ...
    });

    // 触发 ticker setter
    this.ticker = options.sharedTicker ? Ticker.shared : new Ticker();
  }
  // ...
}

render 方法：

class Application {
  // ...
  public render() {
    this.renderer.render(this.stage);
  }
}

因为渲染的过程非常长，代码逻辑太多，各种细枝末节，这里只讲大致流程，之后会写一篇文章具体讲解。

  1. 递归 app.stage 下的子 graph 对象，将其变换矩阵与父容器的做矩阵乘法（父容器的 transfrom 会影响子节点），最终计算出所有节点的最终复合变换矩阵；
  2. 之前创建的 Rectangle 对象，它的 x、y、width、height，转换为 WebGL 顶点着色器（Vertex Shader）需要的 8 个顶点数据；
  3. 对顶点应用变换矩阵；
  4. 计算好的顶点和颜色的一些中间批量数据。最后在 BatchRenderer.drawBatches() 方法中，调用了 WebGL 的 API：gl.drawElements。

PixiJS 高性能的一个原因是减少 draw call，尽可能一次性批量（batch）提供大量顶点和片元给到 WebGL 去处理，充分利用 GPU 的并发计算能力。

结尾

我是前端西瓜哥，欢迎关注我，学习更多前端知识。

本文来自互联网用户投稿，该文观点仅代表作者本人，不代表本站立场。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如若转载，请注明出处：http://www.coloradmin.cn/o/560769.html

如若内容造成侵权/违法违规/事实不符，请联系多彩编程网进行投诉反馈，一经查实，立即删除！
