1、功能介绍

Ra-08透传固件主要功能有，设置发送或者接收模式，配置各个射频参数，设置本地地址与发送的目标地址，设置进入睡眠模式等。

2、硬件接线

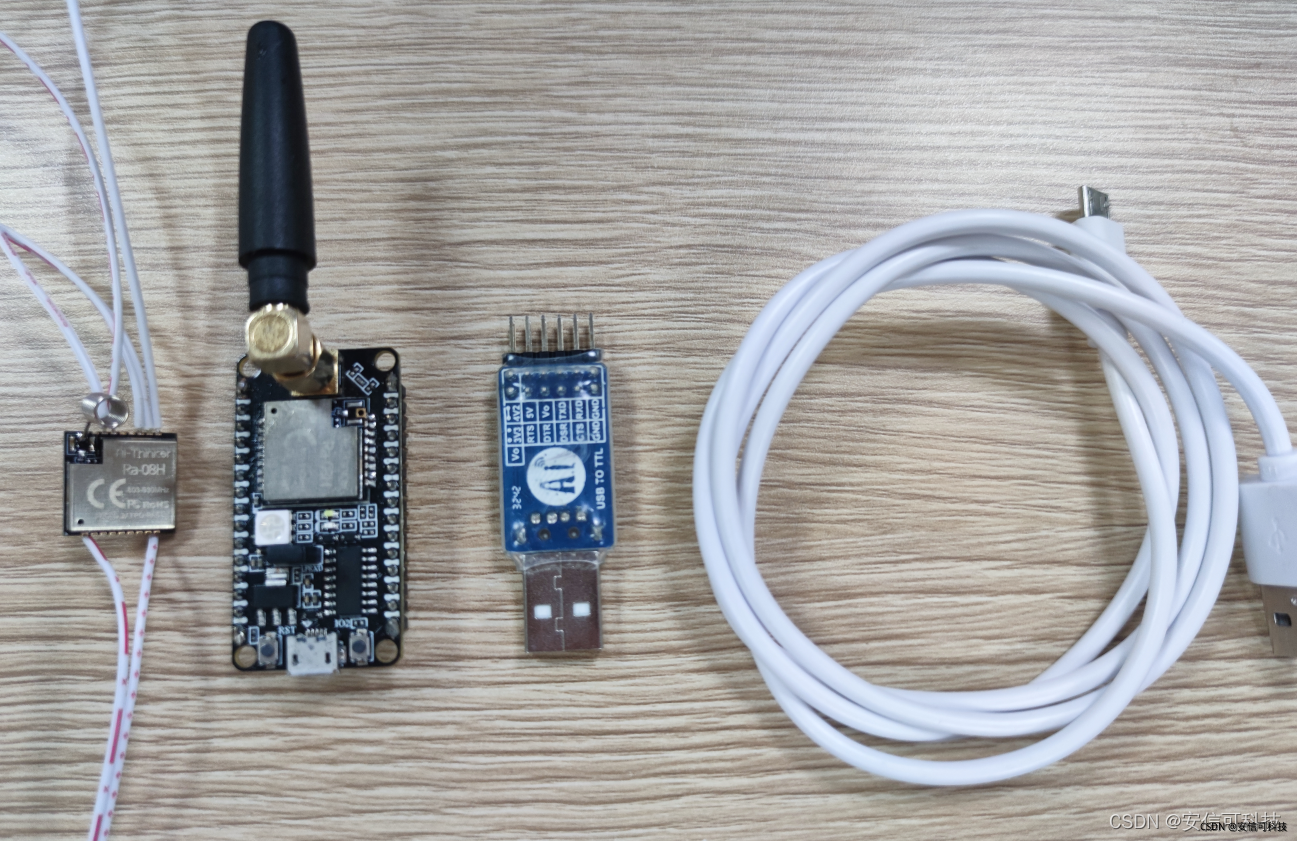

硬件准备表格如下：

硬件	数量
Ra-08H 模组	1个
杜邦线	若干
USB转TTL模块	1个
Ra-08H-Kit	1个
安卓线	1根

在这里插入图片描述

Ra-08H模组烧录接线如下表：

Ra-08H 模组	USB转TTL模组
3.3V	3.3V
GND	GND
RXD0	TXD
TXD	RXD
IO2	DTR
RST	GND

3、固件烧录

烧录工具获取链接：https://docs.ai-thinker.com/lorawan
在这里插入图片描述

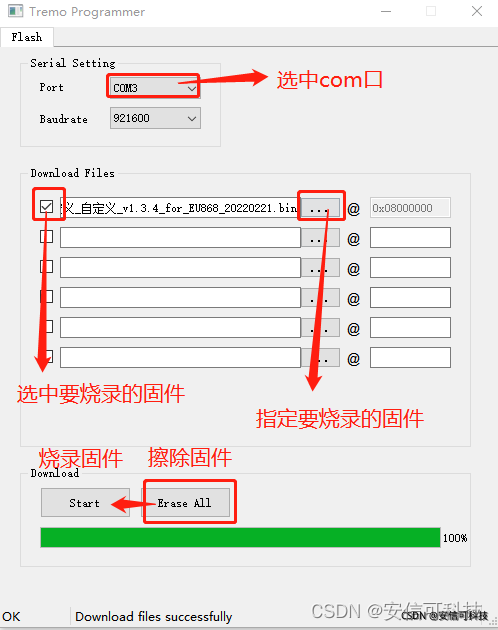

Ra-08H 模组透传固件烧录操作：
按照如上说明接完线之后，将模组上的RST引脚接线拔掉，打开固件烧录工具，选择要烧录的固件，点击“Erase All”，清空模组中的原有固件，擦除成功之后，点击“Start”，烧录新固件。
在这里插入图片描述

Ra-08-Kit 烧录操作：
通过安卓线将Ra-08H-Kit 与PC端连接，IO2按键保持按下，短按一下RST按键，打开固件烧录工具，选择要烧录的固件，点击“Erase All”，清空模组中的原有固件，擦除成功之后，点击“Start”，烧录新固件。

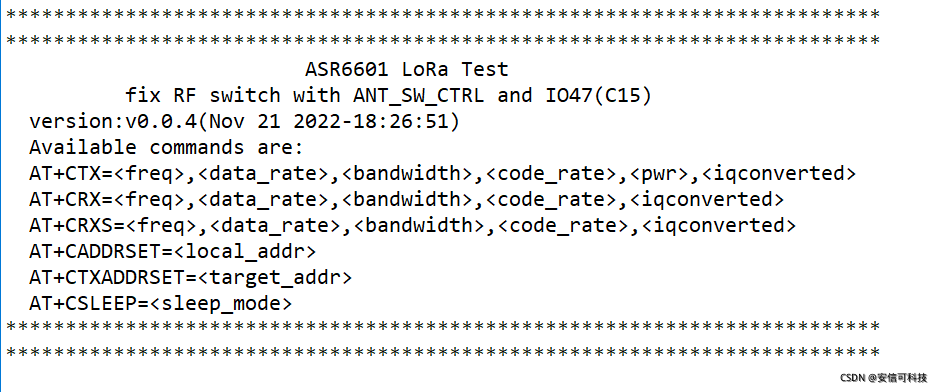

固件启动信息如下：
在这里插入图片描述

4、应用说明

指令说明

AT+CTX=,<data_rate>,,<code_rate>,,：配置发射相关参数，启动发送，并进入透传（接收串口透传数据标志：“>”，发送指令“+++\r\n”退出透传模式）
1. freq：配置发射频率
2. data_rate：配置速率，共八个等级，分别表示
  0：SF12
  1：SF11
  2：SF10
  3：SF9
  4：SF8
  5：SF7
  6：SF6
  7：SF5
3. bandwidth：配置带宽，0~9，分别表示
  0：125 KHz
  1：250 KHz
  2：500 KHz
  3：62.5 KHz
  4：41.67 KHz
  5：31.25 KHz
  6：20.83 Hz
  7：15.63 Hz
  8：10.42 KHz
  9：7.81 KHz
4. code_rate：编码率，1~4，分别表示
  1 ： 4/5
  2 ：4/6
  3 ：4/7
  4 ：4/8
5. pwr：配置发射功率，0~22
6. iqconverted：IQ转换功能，0或1，0：关闭，1：开启
AT+CRX=,<data_rate>,,<code_rate>：配置接收相关参数，并启动接收，使用HEX格式打印数据
1）freq：配置接收频率
2）data_rate：配置速率，共八个等级，分别表示
0：SF12
1：SF11
2：SF10
3：SF9
4：SF8
5：SF7
6：SF6
7：SF5
3）bandwidth：配置带宽，0~9，分别表示
0：125 KHz
1：250 KHz
2：500 KHz
3：62.5 KHz
4：41.67 KHz
5：31.25 KHz
6：20.83 Hz
7：15.63 Hz
8：10.42 KHz
9：7.81 KHz
4）code_rate：编码率，1~4，分别表示
1 ： 4/5
2 ：4/6
3 ：4/7
4 ：4/8
5）iqconverted：IQ转换功能，0或1，0：关闭，1：开启
AT+CRXS=,<data_rate>,,<code_rate>：配置接收相关参数，并启动接收，使用字符串格式打印数据
1）freq：配置接收频率
2）data_rate：配置速率，共八个等级，分别表示
0：SF12
1：SF11
2：SF10
3：SF9
4：SF8
5：SF7
6：SF6
7：SF5
3）bandwidth：配置带宽，0~9，分别表示
0：125 KHz
1：250 KHz
2：500 KHz
3：62.5 KHz
4：41.67 KHz
5：31.25 KHz
6：20.83 KHz
7：15.63 KHz
8：10.42 KHz
9：7.81 KHz
4）code_rate：编码率，1~4，分别表示
1 ： 4/5
2 ：4/6
3 ：4/7
4 ：4/8
5）iqconverted：IQ转换功能，0或1，0：关闭，1：开启
AT+CADDRSET=<local_addr>：配置本地地址，地址为无符号十六位数据，默认本地地址为0
AT+CTXADDRSET=<target_addr>：配置发送数据到目标地址，地址为无符号十六位数据，默认目标地址为1
AT+CSLEEP=<sleep_mode>：设置进入睡眠模式，并配置唤醒模式（串口中断方式唤醒）
1）sleep_mode：唤醒模式，参数为0或者1，0：热启动；1：冷启动
