4　系统设计

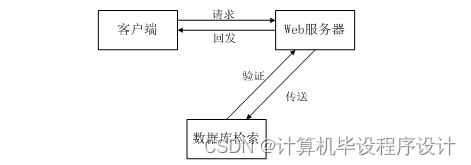

本咖啡销售平台选择B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式。适合在互联网上进行操作，只要用户能连网，任何时间、任何地点都可以进行系统的操作使用。系统工作原理图如图4-1所示：

图4-1 系统工作原理图

整个系统是由多个功能模块组合而成的，要将所有的功能模块都一一列举出来，然后进行逐个的功能设计，使得每一个模块都有相对应的功能设计，然后进行系统整体的设计。

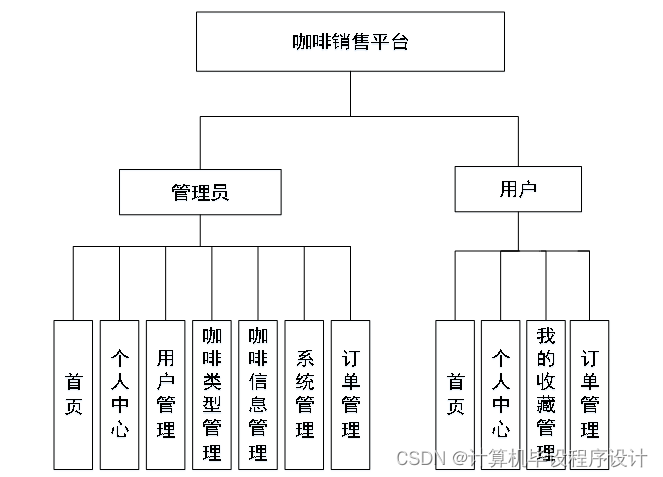

本咖啡销售平台结构图如图4-2所示。

图4-2 系统功能结构图

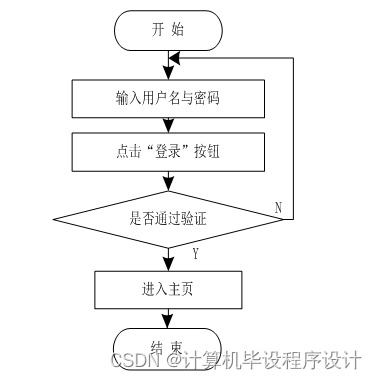

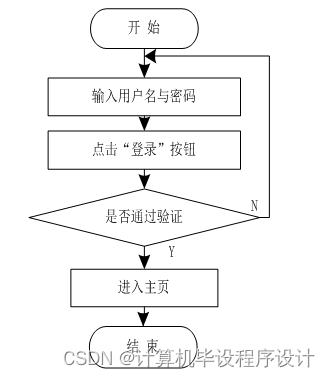

登录模块主要满足了管理员以及用户的权限登录，登录模块顺序图如图4-3所示。

图4-3 登录顺序图

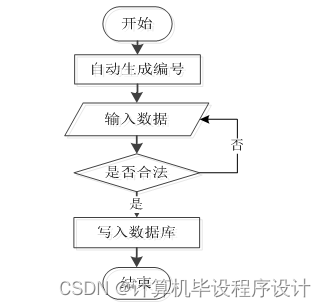

管理员以及用户登录后均可进行添加信息操作，添加信息模块顺序图如图4-4所示。

图4-4 添加信息顺序图

本咖啡销售平台采用的是MYSQL数据库，数据存储快，因为咖啡销售平台 ，主要的就是对信息的管理，信息内容比较多，这就需要好好的设计一个好的数据库，分类要清楚，不能添加信息的时候，造成信息太过混乱，设计好的数据库首先就需要先把各个实体之间的关系表达明确，系统的E-R图如下图所示：

1、用户信息实体图如图4-5所示：

图4-5 用户信息实体图

2、咖啡信息实体图如图4-6所示：

  图4-6 咖啡信息实体图

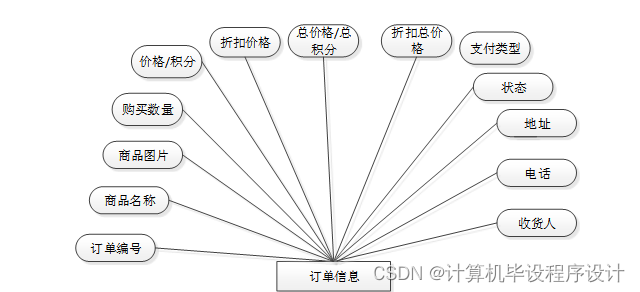

3、订单信息实体图如图4-7所示：

图4-7 订单信息实体图

5.1前台首页功能模块

咖啡销售平台 ，在系统首页可以查看首页、咖啡信息、系统公告、个人中心、后台管理、购物车等内容，如图5-1所示。

图5-1系统功能界面图

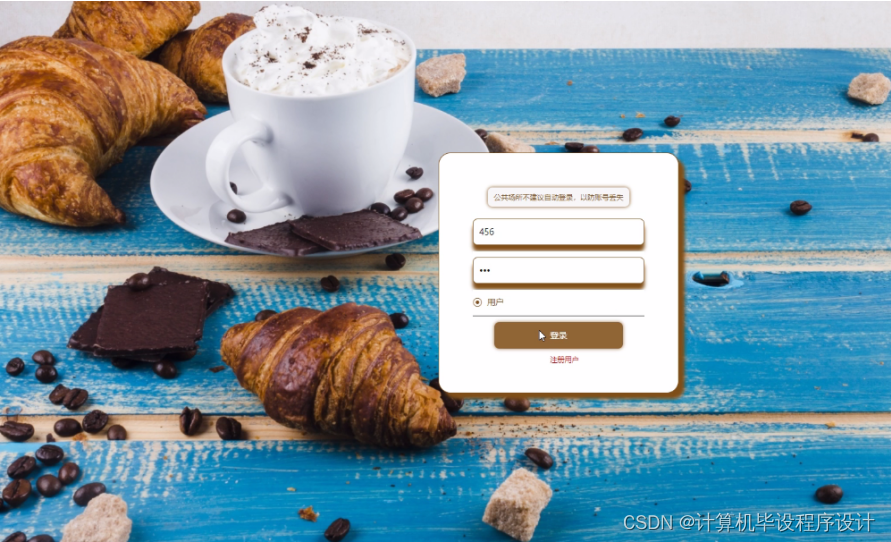

  用户注册、用户登录，在注册页面可以填写用户账号、用户姓名、密码、年龄、联系电话、电子邮箱等信息进行注册、登录，如图5-2所示。

图5-2用户注册、用户登录界面图

咖啡信息，在咖啡信息页面通过查看咖啡名称、咖啡类型、图片、主料、规格、冷热饮、价格、单限、库存、点击次数等信息进行添加到购物车、立即购买，如图5-3所示。

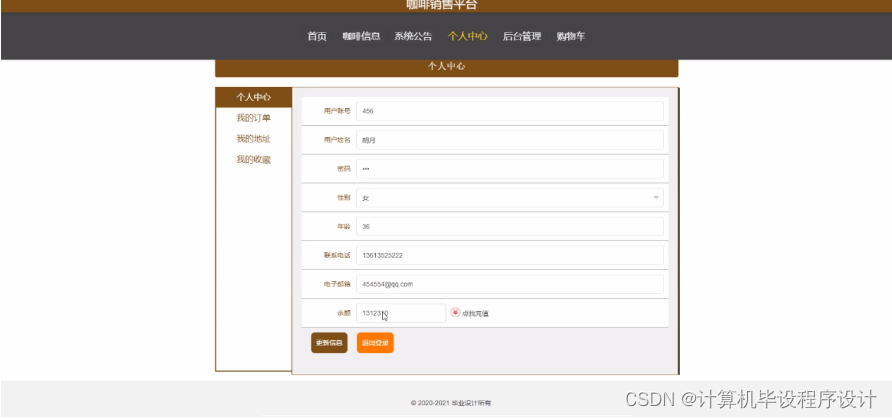

在个人中心页面通过填写用户账号、用户姓名、密码、性别、年龄、联系电话、电子邮箱、余额等信息进行更新信息、退出登录操作，如图5-4所示。

图5-3咖啡信息界面图

图5-4个人中心界面图

5.2管理员功能模块

管理员登录，通过填写用户名、密码、角色进行登录，如图5-5所示。

图5-5管理员登录界面图

管理员登录进入咖啡销售平台可以查看首页、个人中心、用户管理、咖啡类型管理、咖啡信息管理、系统管理、订单管理等信息。

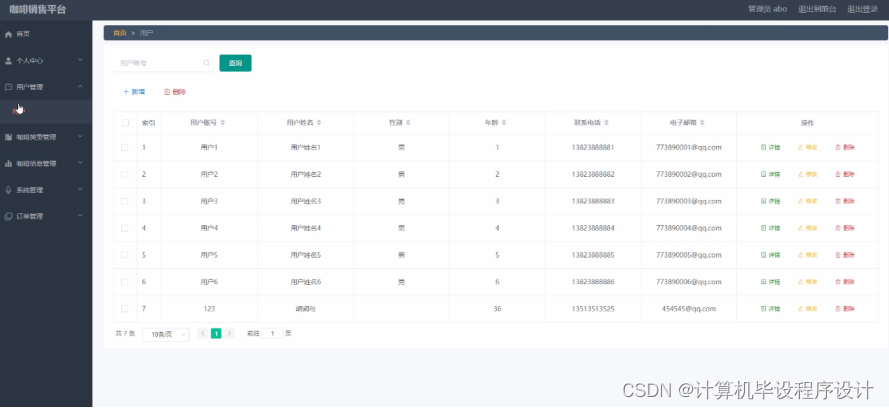

用户管理，在用户管理页面中可以通过查看用户账号、用户姓名、性别、年龄、联系电话、电子邮箱等内容进行修改、删除，如图5-6所示。还可以根据需要对咖啡类型管理进行详情，修改或删除等详细操作，如图5-7所示。

图5-6用户管理界面图

图5-7咖啡类型管理界面图

咖啡信息管理，在咖啡信息管理页面中可以查看咖啡名称、咖啡类型、图片、主料、规格、冷热饮、价格、单限、库存等信息，并可根据需要对已有咖啡信息管理进行修改或删除等操作，如图5-8所示。

图5-8咖啡信息管理界面图

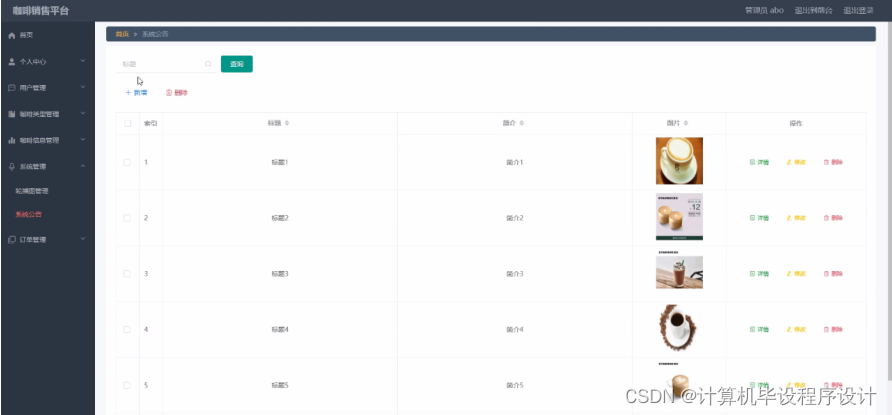

系统公告，在系统公告页面中可以查看标题、简介、图片等信息，并可根据需要对已有系统公告进行修改或删除等详细操作，如图5-9所示。

图5-9系统公告界面图

轮播图；该页面为轮播图管理界面。管理员可以在此页面进行首页轮播图的管理，通过新建操作可在轮播图中加入新的图片，还可以对以上传的图片进行修改操作，以及图片的删除操作，如图5-10所示。

图5-10轮播图管理界面图

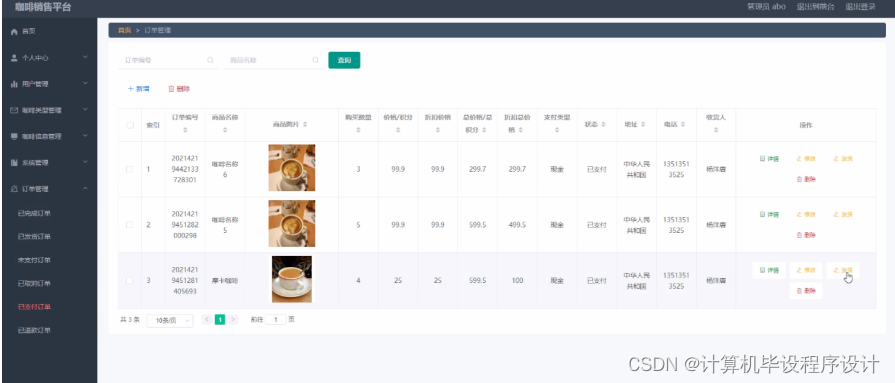

订单管理，在订单管理页面中可以查看订单编号、商品名称、商品图片、购买数量、价格/积分、折扣价格、总价格/总积分、折扣总价格、支付类型、状态、地址、电话、收货人等内容，并且根据需要对已有订单管理进行详情，修改或删除等详细操作，如图5-11所示。

图5-11订单管理界面图

5.3用户功能模块

用户登录，通过填写用户名、密码、角色进行登录，如图5-12所示。

图5-12用户登录界面图
