作者 | 电机设计青年 仿真秀专栏作者
导读:大家好,我是仿真秀专栏作者——电机设计青年,曾担任ANSYS低频电磁工程师一职,后入职电机企业,一直从事电机产品研发工作。研究的电机类型涉及电励磁同步电机、永磁同步电机、空心杯电机、轴向磁通电机等,应用行业涉及新能源汽车、航空、医疗器械等,精通软件且设计经验丰富。即日起,我决定把自己原创的《RMxprt电机设计70讲》视频教程分享给平台用户,详情见后文;希望能够对电机设计学习者有一定的帮助,并乐意与所有订阅用户一起交流,共同进步。
电励磁凸极同步电机即可作为电动机运行,也可作为发电机运行,其应用场合非常广泛。在定子铁芯上嵌放有三相电枢绕组,可使用扁导线也可使用圆导线,转子铁芯采用凸极结构,每个磁极上放置有励磁绕组,与内置式永磁同步电机不同,电励磁凸极同步电机的D轴磁路磁导率大于Q轴磁路磁导率,使得其D轴电感大于Q电感。本文采用RMxprt模块,详细说明其设计过程,如有不当欢迎批评指正。
一、主要参数
1、电机主要性能参数如表1.1所示;
2、定子结构参数如表1.2所示;
3、定子电枢绕组参数表1.3所示;

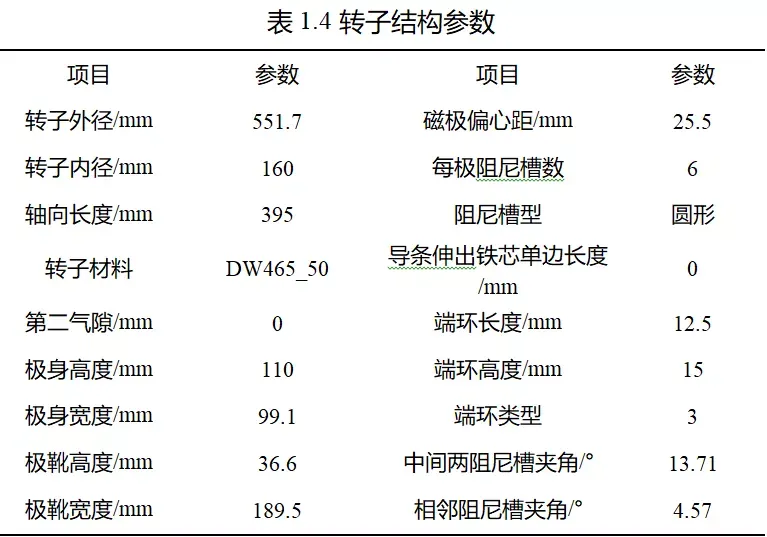

4、转子结构参数表1.4所示;
5、转子阻尼槽参数表1.5所示,也是设计为双鼠笼槽或半槽结构;

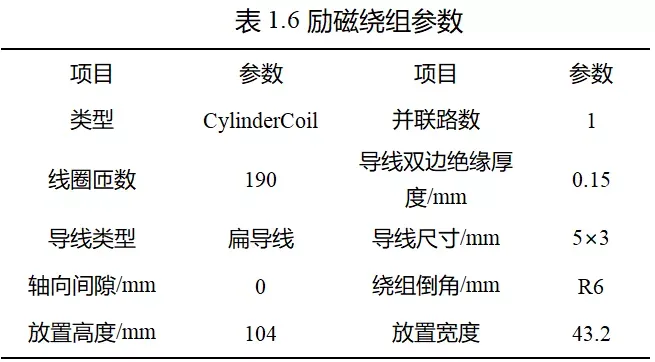

6、转子励磁绕组参数表1.6所示;
二、设计流程
对于大多电机类型,RMxprt有相同的设计流程,如图2.1所示;

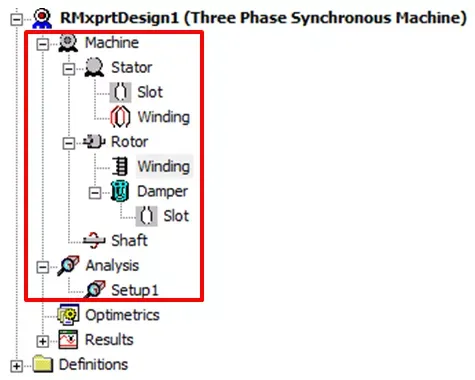

图2.1 设计流程树
1、Machine参数
- 摩擦损耗、风阻损耗与电机转速的平方成正比,需要输入参考转速下的数值;
图2.2 Machine参数
2、Stator参数
- 参数Lamination Sectors为定子冲片的分瓣数,对于大型电机,一个定子冲片可由数瓣扇形的冲片组合而成;
图2.3 Stator参数
- 对于电枢槽型,软件支持自动设计和平行齿结构;

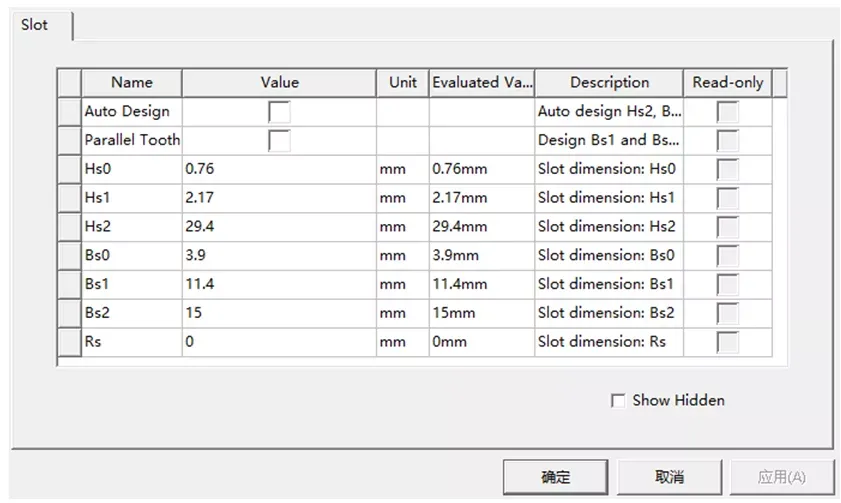

图2.4 Stator Slot参数
- 电枢绕组采用双层、全级式绕组形式;

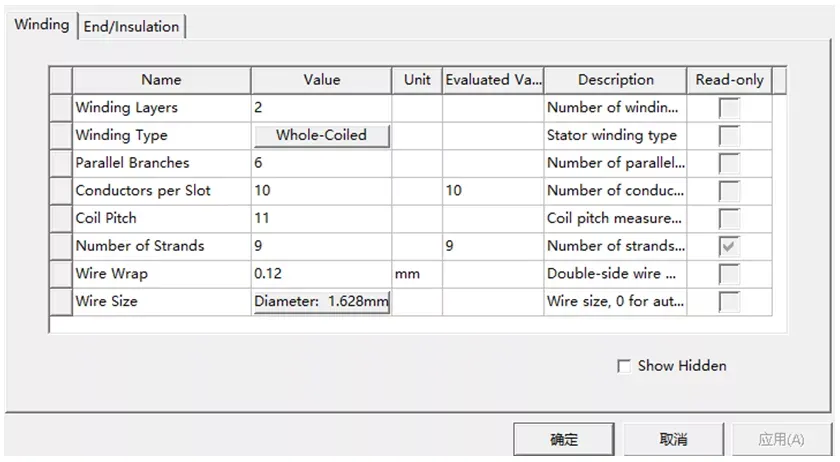

图2.5 Stator Winding参数1

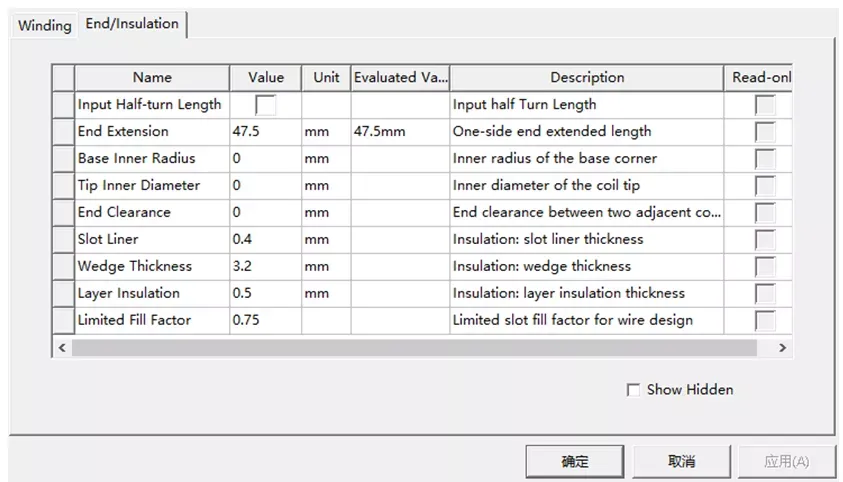

图2.6 Stator Winding参数2
3、Rotor参数
点击完整阅读全文
