问题

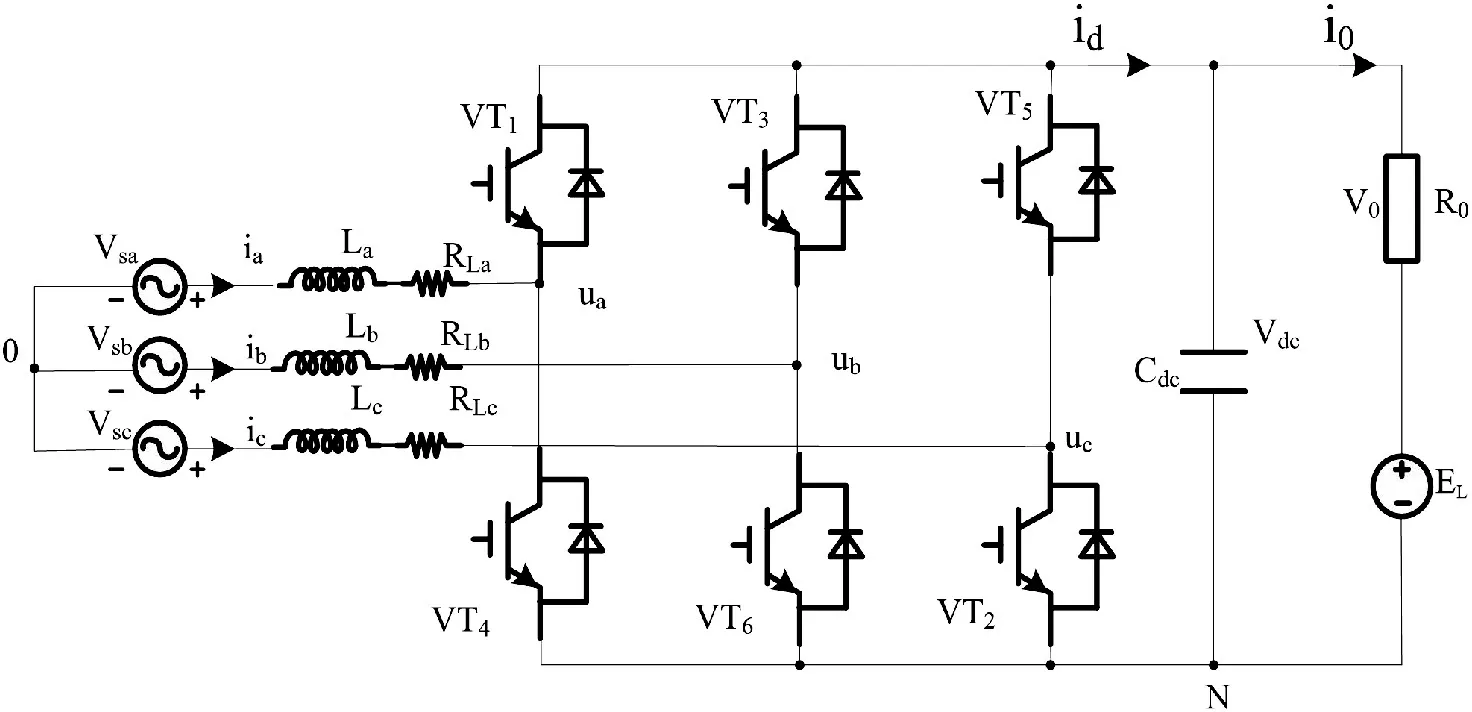

在进行三相整流加DC Buck变换电路设计仿真时，发现所有的IGBT还没有打开的时候，DC Buck端输出电压便输出了-400V，为什么驱动管没有开便存在输出？主电路拓扑如下所示：

一、开关管没有打开的情况下，DC Buck输出负电压？

二、问题分析

1.输出端存在与母线电压反相的电压，因此可以确定为差模感应电压，如果输出端与母线端产生的是大小相等，方向相同的同相电压，则为共模电压。

2.通过上述分析可以推断，接地不良或者未接地线是导致产生差模或者共模电压的主要原因。

 三、接地后电压输出正常波形

总结

在进行电路设计与仿真及实践过程中，电路接地需要十分注意，不仅要考虑到是否接地，还有考虑到接地时是否需要设计隔离。
