📌 内核：博文+视频 - 从静态绑定驱动模型到现代设备模型
主题：深入解析设备模型的数据流与匹配机制 —— 以 i.MX8M 与树莓派为例的实战对比
在上一节中，我们从驱动框架的历史演进出发，分析了早期的静态绑定驱动模型及其局限性，并逐步过渡到现代 Linux 设备模型架构。本节将聚焦于设备模型运行时的数据结构与匹配流程，结合实际平台（NXP i.MX8M 与 Raspberry Pi），从设备树的编写、设备注册、驱动匹配、probe 调用等多个角度展开，理论与实战融合讲解设备模型的本质运作方式。
📘 第一部分：设备模型的本质问题 —— 驱动如何找到设备？
在设备模型中，驱动程序不再"直接控制硬件"，而是等待系统提供设备信息，再由总线驱动匹配机制完成“驱动与设备的配对”，最终执行 probe()。
因此，理解设备模型的核心本质，就是要搞清楚：
“驱动是怎么和设备匹配的？设备又是怎么被注册到系统中的？”
我们将通过 i.MX8M 和 Raspberry Pi 两个平台，来回答这个问题。
📘 第二部分：设备节点的来源 —— 设备树（Device Tree）
✅ 什么是设备树？
设备树（DTS）是一种用于描述硬件信息的数据结构，编译为 DTB 后在内核启动初期被解析，生成内核中的 struct device_node 树形结构。内核随后根据设备树中的节点内容，注册相应的 platform_device。
📎 i.MX8M 示例（LCDIF3 控制器）
lcdif3: lcd-controller@32fc6000 {
compatible = "fsl,imx8mp-lcdif1";
reg = <0x32fc6000 0x10000>;
interrupts = <GIC_SPI 5 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&clk IMX8MP_CLK_MEDIA_APB_ROOT>, ...;
status = "okay";
};
📌 内核会根据 compatible 字符串创建一个 platform_device，名字类似 lcdif3.32fc6000。
📎 Raspberry Pi 示例（I2C 控制器）
i2c1: i2c@7e804000 {
compatible = "brcm,bcm2835-i2c";
reg = <0x7e804000 0x1000>;
interrupts = <2 21>;
clock-frequency = <100000>;
status = "okay";
};
设备树被内核解析后，注册为 platform_device，后续等待匹配合适的驱动。
📘 第三部分：驱动如何声明匹配信息？
驱动需要提供一个 of_match_table，用于告诉设备模型：“我支持哪些设备”。
static const struct of_device_id lcdifv3_dt_ids[] = {
{ .compatible = "fsl,imx8mp-lcdif1" },
{ }
};
MODULE_DEVICE_TABLE(of, lcdifv3_dt_ids);
static struct platform_driver lcdifv3_driver = {
.probe = lcdifv3_probe,
.remove = lcdifv3_remove,
.driver = {
.name = "imx-lcdifv3",
.of_match_table = lcdifv3_dt_ids,
},
};
🔍 注意：只有匹配成功，probe 才会被调用。

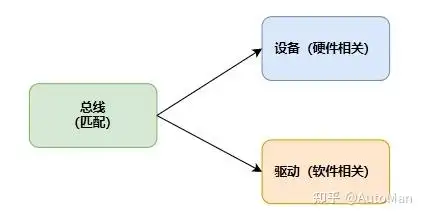

📘 第四部分：匹配过程是如何完成的？
✅ 匹配的参与者：
| 组件 | 数据结构 |
|---|---|
| 设备 | struct platform_device |
| 驱动 | struct platform_driver |
| 匹配规则 | struct of_device_id[] |
| 总线中转调度器 | struct bus_type |
✅ 匹配流程
- 设备树解析阶段，生成
platform_device（如lcdif3） - 驱动注册时，添加到
platform_bus_type的driver_list - 内核自动遍历设备与驱动，调用
bus_type->match() - 匹配成功后：
- 设置
pdev->dev.driver = &driver - 调用
driver->probe(pdev)完成初始化
- 设置
📘 第五部分：数据结构流动分析（从 DTS 到 probe）
📌 流程图：
DTS → of_node (设备树节点)
↓
of_platform_populate()
↓
platform_device_register()
↓
/sys/devices/platform/xxx ←→ /sys/bus/platform/devices/xxx
↓
platform_bus_type.match()
↓
platform_driver.probe()
📎 代码对应点（以 LCDIF3 为例）：
| 关键节点 | 对应代码 |
|---|---|
| compatible = “fsl,imx8mp-lcdif1” | of_device_id 中匹配 |
| reg/clocks 等资源 | of_address_to_resource() 等函数读取 |
| probe 中访问资源 | platform_get_resource() / devm_ioremap_resource() |
📘 第六部分：i.MX8M vs 树莓派平台对比
| 对比维度 | NXP i.MX8M | Raspberry Pi |
|---|---|---|
| SoC 架构 | 多个 LCDIF 控制器 + VPU | Broadcom BCM283x |
| DTS 中定义 | fsl,imx8mp-lcdif1 | brcm,bcm2835-i2c |
| 驱动模块名 | imx-lcdifv3 | i2c-bcm2835 |
| 驱动结构 | 完整 platform_driver + match | 同样采用 of_match_table 匹配 |
| 热插拔支持 | 支持 runtime pm / suspend / resume | 同样支持 PM、sysfs、modprobe 热加载 |
📌 虽然 SoC 不同，但设备模型使用方式完全统一。
📘 第七部分：常见问题与调试技巧
❓ Q1: 为什么 probe 没被调用？
- 没有写
of_match_table compatible写错，无法匹配- 驱动未被编译进内核或未加载
status = "disabled"导致设备未注册
❓ Q2: 如何确认设备已注册？
- 查看
/sys/bus/platform/devices/ - 使用
dmesg检查设备是否出现 - 加
dev_info()等日志确认 probe 是否执行
❓ Q3: 如何查看匹配关系？
modinfo xxx.ko # 查看 compatible alias
ls /sys/bus/platform/drivers/xxx
📘 第八部分：实战建议
- 永远在驱动中写上正确的
of_match_table - 使用
devm_*系列管理资源，避免内存泄漏 - 善用
dev_dbg()、dev_err()等接口打印调试信息 - 多观察
/sys/目录，理解设备与驱动的 sysfs 映射关系 - 多平台共享一个驱动时，合理利用
of_device_id.data携带平台定制参数
✅ 总结与回顾
本篇深入分析了设备模型中从 DTS → 设备注册 → 驱动匹配 → probe 执行的完整过程。通过对比 i.MX8M 与树莓派平台，我们看到了设备模型在不同平台间的通用性与强大抽象能力。
📌 核心关键词：
- 设备树注册 → platform_device 创建
- 驱动注册 → platform_driver with of_match_table
- 内核总线 → bus_type 匹配 → 调用 probe
这正是现代 Linux 驱动开发的标准范式。
下一篇我们将从 资源管理角度（时钟、中断、寄存器、GPIO）展开，讲解 platform_get_resource()、devm_*()、of_property_read_*() 等函数在实际项目中的最佳使用方式。
