第一部分 Apple Vision Pro实现Unitree 人形机器人的远程操作

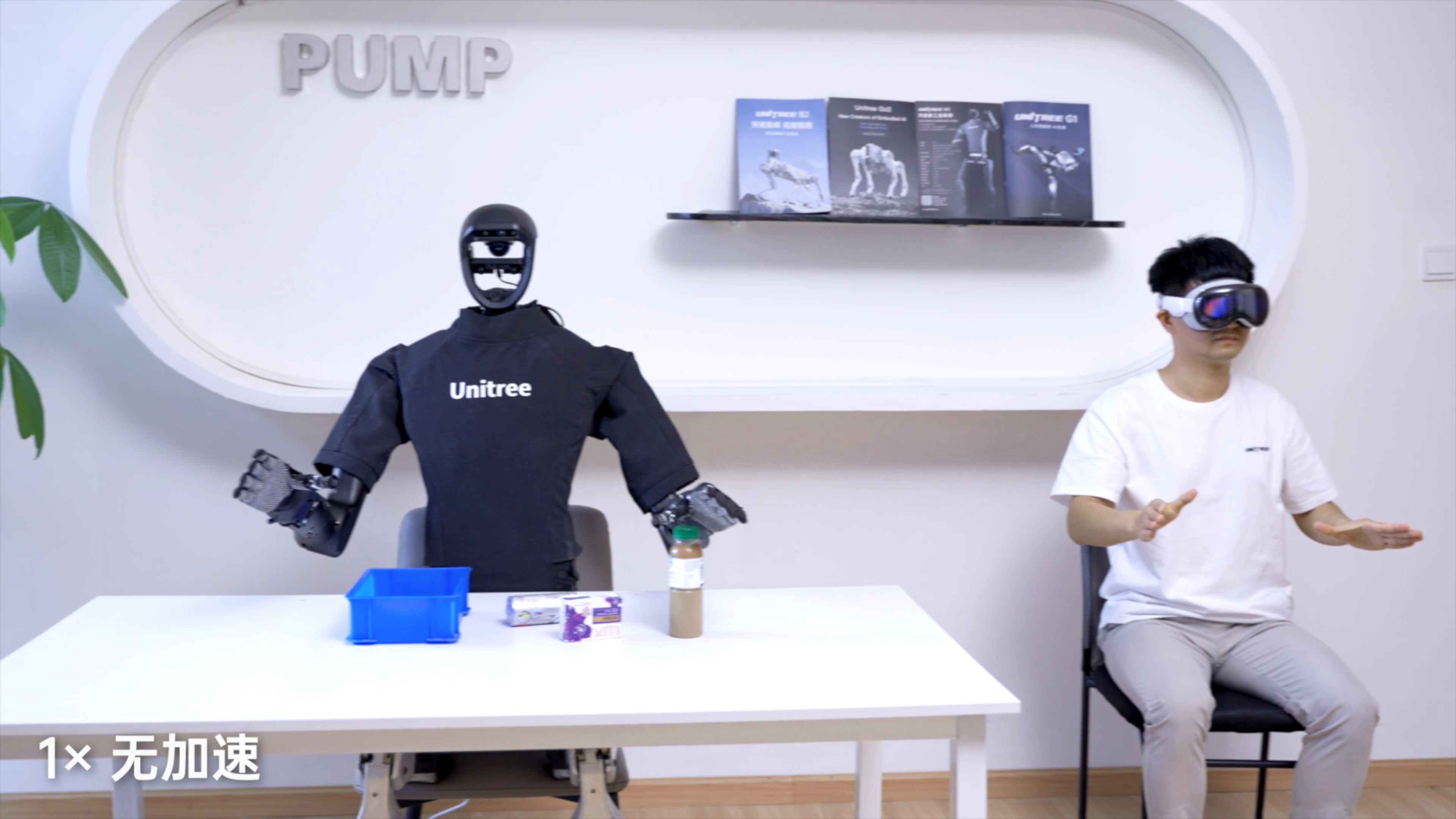

接下来，我们通过此教程《Apple Vision Pro 遥操作示例》，详细介绍下如何使用 Apple Vision Pro 进行遥操作，以控制宇树科技的 Unitree H1_2 手臂的示例程序。开发者只需佩戴 Vision Pro，即可通过摄像头进行手势追踪以操作机器人

1.1 Ubuntu、双臂 inverse kinematics 环境配置、unitree_dds_wrapper 配置

1. Ubuntu 20.04 和 Ubuntu 22.04 操作系统下进行测试
2. 双臂 inverse kinematics 环境配置
   该部分用于配置人形机器人 H1 双臂（共14个自由度）的末端位姿逆运动学求解相关的软件库
   Apple Vision Pro 获取左右两个手腕位姿后，使用 pinocchio 和 CasADi 库加载 URDF 并进行逆运动学计算，求解出到达该位姿的关节电机角度值
   meshcat 库则用于调试时在 Web 端进行可视化显示

   conda create -n tv python=3.8
   conda activate tv
   conda install pinocchio -c conda-forge
   pip install meshcat

   注意
   使用 pip 安装的 pinocchio 有可能不是最新版本 3.1.0，本环境需要使用 3.1.0 版本，请仔细检查
   必须先安装 pinocchio 并确保安装成功，然后再进行 TeleVision 的环境配置。安装顺序颠倒可能导致会安装好的 TeleVision 环境出错
   下文所有终端命令都应该在 conda 的 tv 环境内执行，除非另有说明
3. unitree_dds_wrapper 配置
   该部分用于配置计算机主机与人形机器人的 unitree_dds_wrapper，可以使用 python 实现主机和机器人之间的通信、控制。请执行下面命令进行安装

   # 安装python版本的 unitree_dds_wrapper
   git clone https://github.com/unitreerobotics/unitree_dds_wrapper.git
   cd unitree_dds_wrapper/python
   pip3 install -e .

1.2 TeleVision 环境配置和 Apple Vision Pro 通信配置

本例程在 TeleVision 开源项目基础上修改完成，下述部分配置也可参考该项目的 README 及相关页面。在此，Isaac Gym 仿真环境用于测试配置正确性

1.2.1 基本环境配置和Isaac Gym安装

使用 git 克隆本项目「avp_teleoperate」至本地后，进入到项目路径下，安装基本功能库：

cd ~
git clone https://github.com/unitreerobotics/avp_teleoperate.git
cd avp_teleoperate
pip install -r requirements.txt

之后，在 Isaac Gym 下载页面下载 Isaac Gym 安装包并解压，然后到 IsaacGym_Preview_4_Package/isaacgym/python 目录下执行下面命令：

pip install -e .

1.2.2 证书生成相关配置

首先，安装mkcert

1. 安装brew

   sudo apt-get install build-essential procps curl file git
   cd ~
   /bin/bash -c "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/HEAD/install.sh)"

   当要求输入回车键时，请按下回车。然后继续执行：

   echo 'eval "$(/home/linuxbrew/.linuxbrew/bin/brew shellenv)"' >> $HOME/.bash_profile

2. 配置环境变量

   eval "$(/home/linuxbrew/.linuxbrew/bin/brew shellenv)"

3. 使用 brew 安装mkcert

   brew install mkcert

接下来，生成证书

1. 查看本机 IP 地址

   ifconfig | grep inet

2. 假设本机 IP 地址是192.168.123.2
   创建证书

   mkcert -install && mkcert -cert-file cert.pem -key-file key.pem 192.168.123.2 localhost 127.0.0.1

   把生成的cert.pem 和 key.pem 两个文件拷贝到项目的 teleop 目录下：

   cp cert.pem key.pem ~/avp_teleoperate/teleop/

3. 系统防火墙设置

   sudo ufw allow 8012

4. 在 Apple Vision Pro 中安装证书

   mkcert -CAROOT

   上面命令可以获取到 rootCA.pem 的路径。然后通过苹果的隔空投送功能把 rootCA.pem 文件发送到 Apple Vision Pro

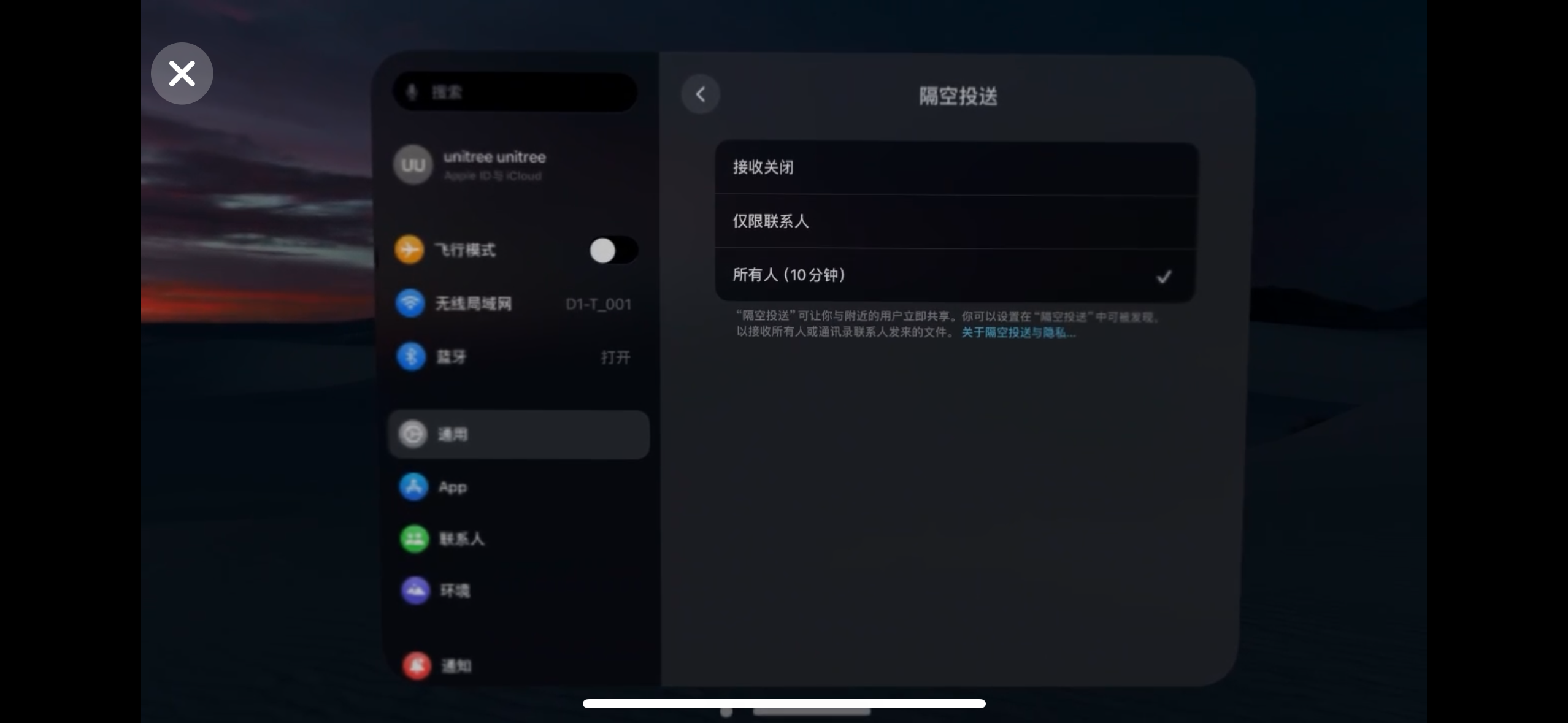

注意：Apple Vision Pro 接收文件前需要启动文件接收功能，方法是：设置 >> 通用 >> 隔空投送 >> 所有人(10分钟)

1.2.3 启用 Apple Vision Pro 的 WebXR 相关功能、进入VR

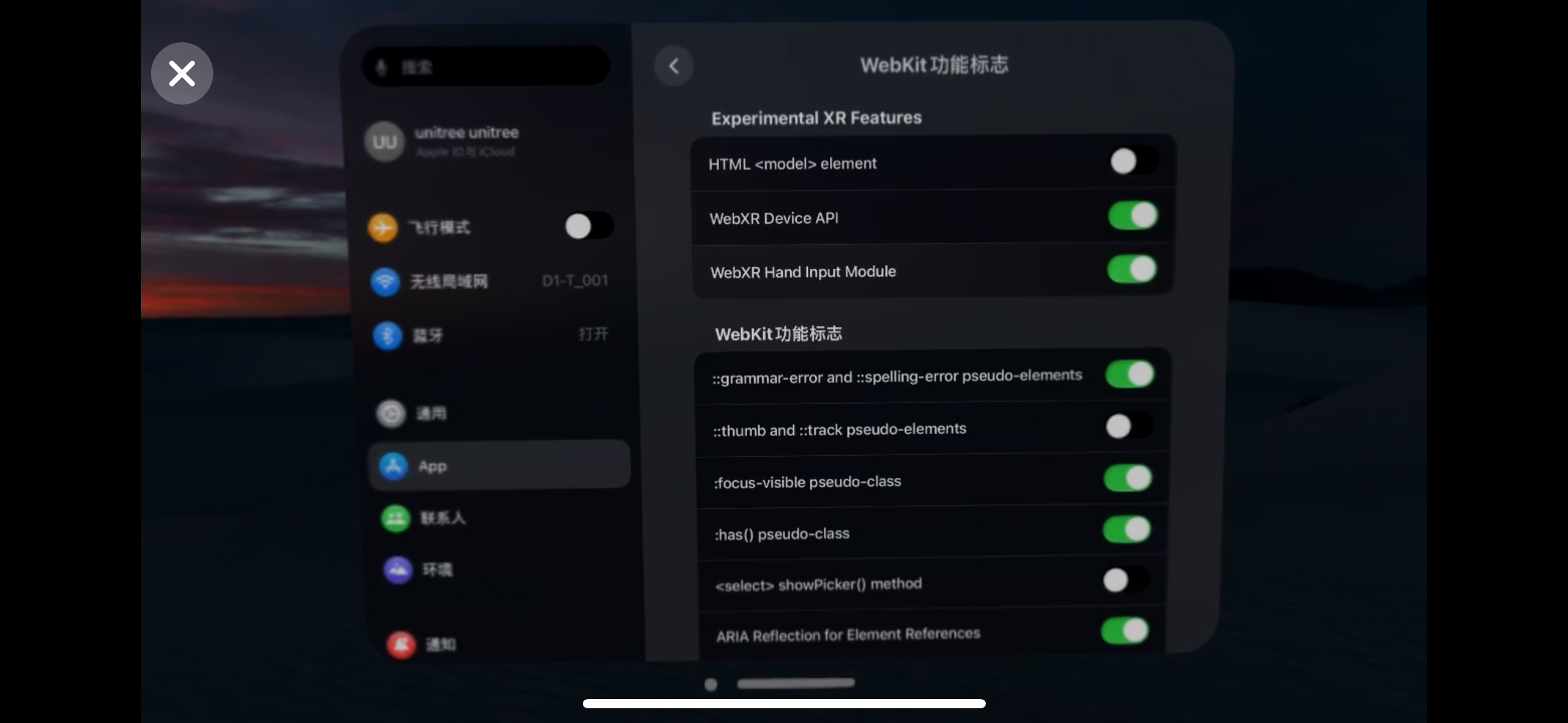

设置 >> Apps >> Safari浏览器 >> 高级 >> 功能标志 >> 启用 WebXR 相关功能

接下来，便可以进入VR

cd ~/avp_teleoperate/teleop
python teleop_hand.py

打开 Apple Vision Pro 的浏览器输入 https://192.168.123.2:8012?ws=wss://192.168.123.2:8012

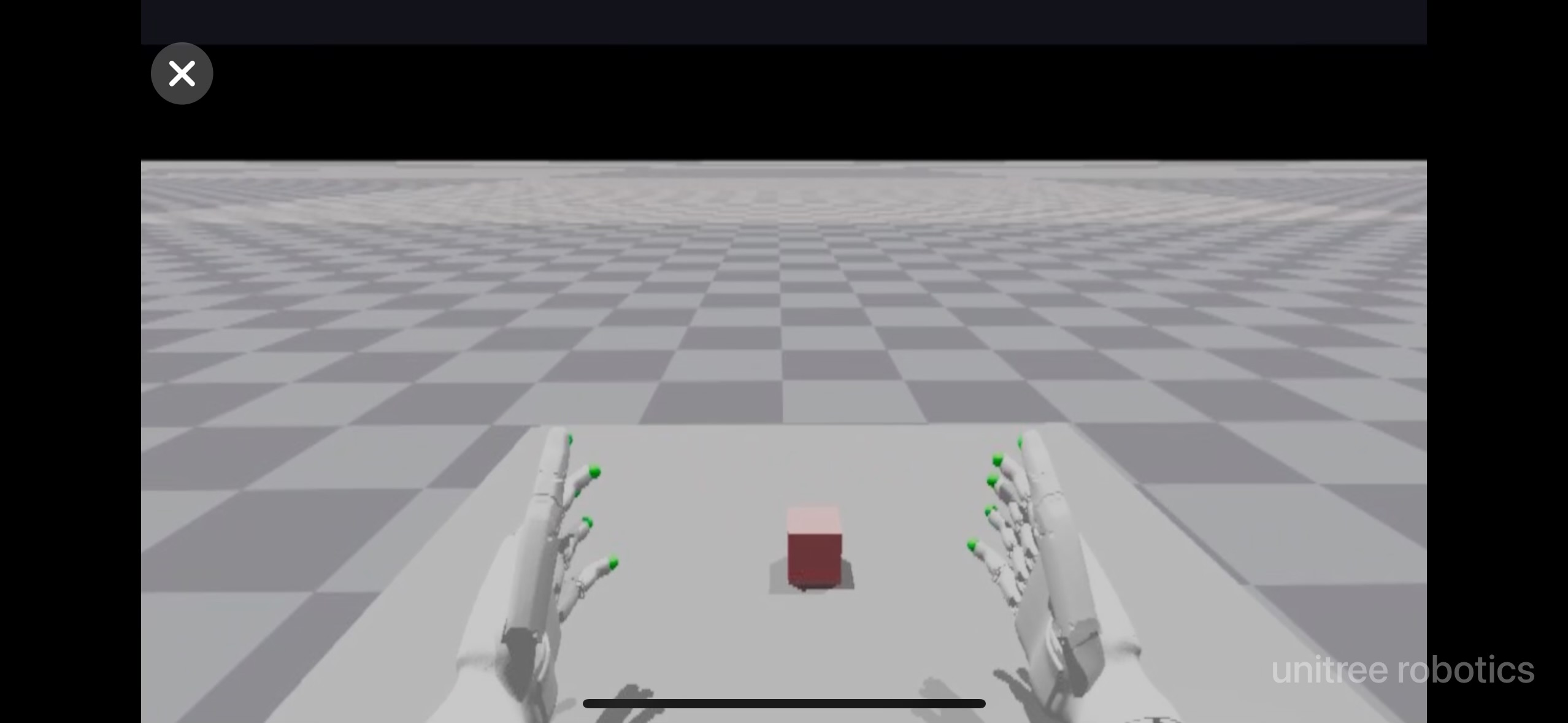

点击 "Enter VR" 并且允许跟踪，就可以看到如下画面：

1.3 硬件适配

硬件清单如下所示

物品名称	数量	渲染图	说明

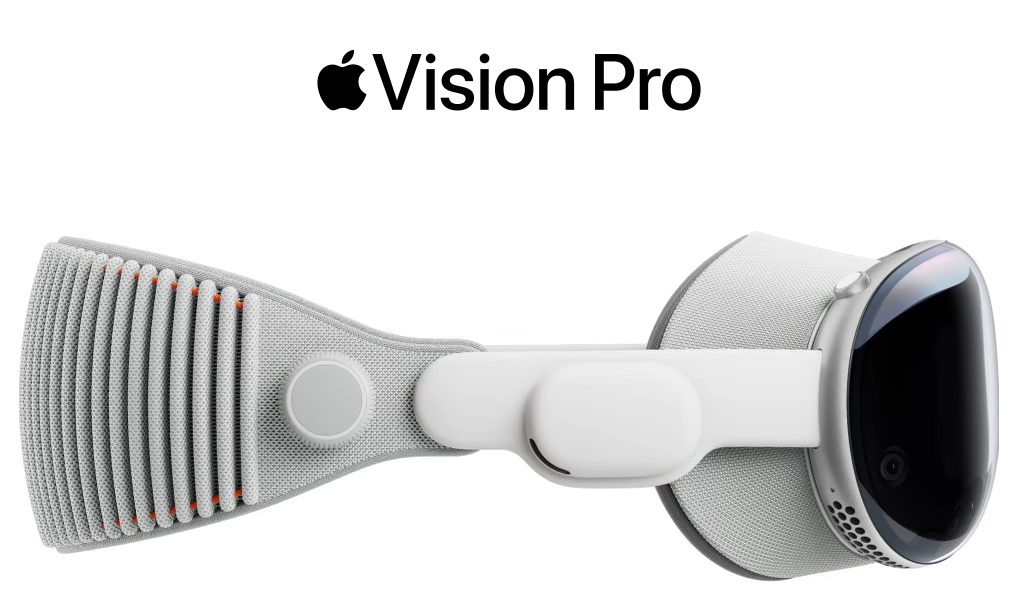

Apple Vision Pro	1		参考 Apple 官方网址
计算机	1	/	x86_64 架构
人形机器人 H1	1	/	具体型号为 H1_2

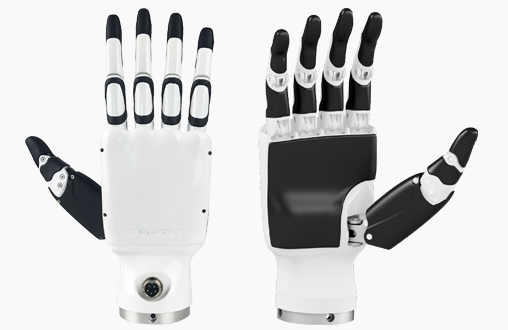

灵巧手	1		H1可搭载 Inspire Robotics (RH56DFX) 的仿人五指灵巧手，该灵巧手具有6个自由度和12个运动关节，可以模拟人手实现复杂动作 具体可参考该文档

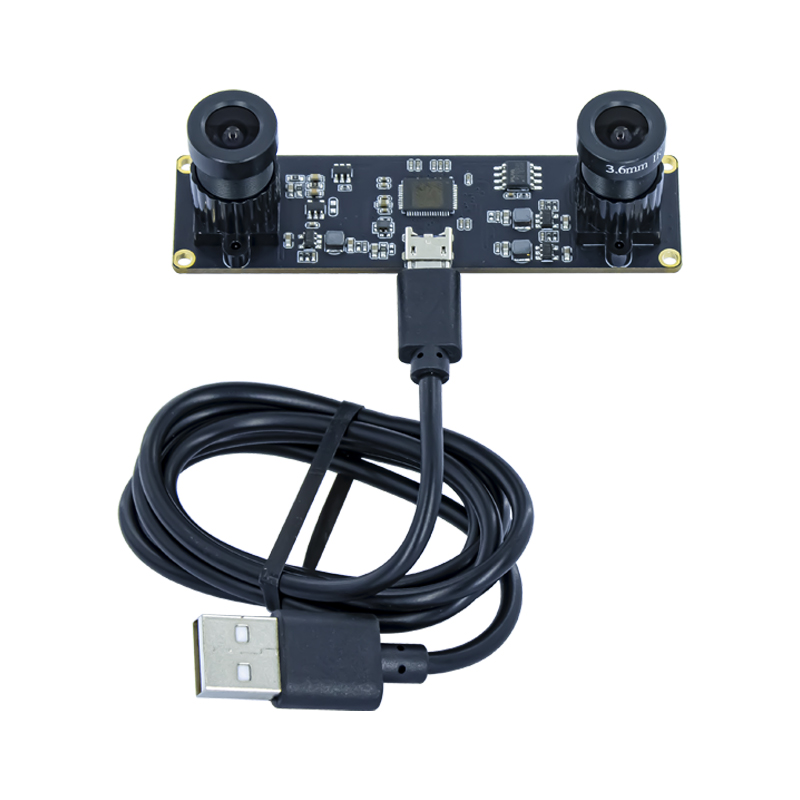

双目相机	1		普通 USB 免驱动双目相机 戴在机器人头部，主要作用是辅助操作人员，通过 Apple Vision Pro 观看到机器人视角下工作空间的视野

1.3 启动程序

在执行遥操作的程序前，需要预先启动一些服务支撑的程序

1.3.1 开启灵巧手服务

可以参考《RH56DFX灵巧手开发》配置相关环境和编译控制程序

关于控制方式，因时机械手官方SDK通过串口进行通讯，H1提供一个USB转串口模块，用户可以将该USB插在H1开发计算单元(PC2, PC3)上进行通讯控制灵巧手。此时端口通常为/dev/ttyUSB0

1. 使用因时官方SDK控制
   用户可以根据因时灵巧手官方通讯协议自行编写程序控制灵巧手
2. 使用宇树灵巧手SDK控制
   H1通信建立在DDS框架之上，为便于使用unitree_sdk2进行控制灵巧手。宇树提供将串口收发的数据转为DDS消息的示例程序

关于宇树SDK接口的说明

1. 用户向 "rt/inspire/cmd" 话题发送 "unitree_go::msg::dds::MotorCmds_" 消息控制灵巧手
   从 "rt/inspire/state" 话题接受 "unitree_go::msg::dds::MotorStates_" 消息获取灵巧手状态

1. 首先到 该网址oss-global-cdn.unitree.com/static 下载灵巧手控制接口程序，并将之拷贝到 机器人 Unitree H1_2 的 PC2 中
2. 其次，在 PC2 中解压完成后，使用下述命令进行编译

   sudo apt install libboost-all-dev libspdlog-dev
   # Build project
   cd h1_inspire_service & mkdir build & cd build
   cmake .. -DCMAKE_BUILD_TYPE=Release
   make

   # Terminal 1. Run h1 inspire hand service
   sudo ./inspire_hand -s /dev/ttyUSB0

   # Terminal 2. Run example
   ./h1_hand_example

如果发现左右灵巧手所有手指不断循环张开、闭合动作则表示成功。确认成功后，关闭 Terminal 2 中的 ./h1_hand_example 程序即可

• 双臂可以进行遥操作，但是灵巧手却不会动，怎么办？
• A: 程序中，双臂和灵巧手的控制指令是分开的。先通过上面「开启灵巧手服务」内容中所述的 h1_hand_example 程序检测灵巧手是否正常工作

1.3.2 开启图像推流服务

1. 把 avp_teleoperate/teleop/image_server 目录中的 image_server.py 拷贝到机器人 Unitree H1_2 的 PC2 中，并在 PC2 内执行下面命令：

   sudo python3 image_server.py

   注意：这里需要检查 OpenCV 读取图像时的参数是否与双目相机硬件匹配，以及对于推流使用的默认5555端口是否可用
2. 图像推流服务开启以后，可以在主机终端使用 image_client.py 测试通信是否成功（测试成功后记得关闭该程序）：

   python image_client.py

1.3.3 启动遥操作程序

python teleop_hand_and_arm.py
# 程序启动后，如果配置正确，终端最终输出 `Please enter the start signal (enter 's' to start the subsequent program):` 信息。

# 此时，佩戴 Apple Vision Pro 的操作人员应将手臂形状摆放为与 Unitree H1_2 初始姿态相接近的姿势，避免初始位姿差距过大导致机器人产生过大的摆动。
# 当操作人员姿势摆放好后，主机操作人员可按下 `s` 字母和回车键，正式启动遥操作程序。这时，机器人双臂便可跟随佩戴 Apple Vision Pro 的操作人员双臂移动

1.4 avp_teleoperate的代码结构

代码的整体结构与 TeleVision 保持一致，此处只着重介绍与 Unitree Robot 相关的文件目录

avp_teleoperate/
│
├── act                       存放模仿学习策略相关文件
│
├── assets                    存放机器人 URDF 相关文件
│
├── scripts                   存放一些工具类文件
│
├── teleop                    存放遥操作主要文件
│   │
│   ├── image_server/         图像推流服务端与客户端相关代码
│   │     |
│   │     ├── image_client.py 客户端（仅用于测试 Unitree H1_2 上的图像推流服务是否正常）
│   │     |
│   │     ├── image_server.py 服务端（捕获相机的图像并通过网络对外发送，该代码在 Unitree H1_2 上运行）
│   │
│   ├── robot_control/             存放IK解算、手臂控制相关文件
│   │      |
│   │      ├── robot_arm_ik.py     双臂IK解算代码
│   │      |
│   │      ├── robot_arm.py        双臂控制代码
│   │      |
│   │      ├── robot_hand.py       机械手控制代码
│   │
│   │──teleop_hand_and_arm.py   遥操作的启动程序代码
│   │
│   │──teleop_hand.py           可用于测试环境配置
