这篇文章主要讲的是DRV8353M系列的故障监测及保护机制
13.3.4.4 MOSFET VDS 感测 (SPI Only)
这部分也是用于电流检测的,只不过不使用采样电阻,而是使用底边MOS的内阻。通过将CSA_FET 位置1是能该模式。此时放大器的同向输入端连接到SHx,SPx引脚必须要连接在底边MOS的源极。于此同时无论LS_REF是何值,低边VDS监测器的反向输入端会强制连接到SNx。
使用该模式的时候,底边MOS相当于是采样电阻,所以和采样电阻一样,SHx和 SNx的PCB走线需要用开尔文接法。

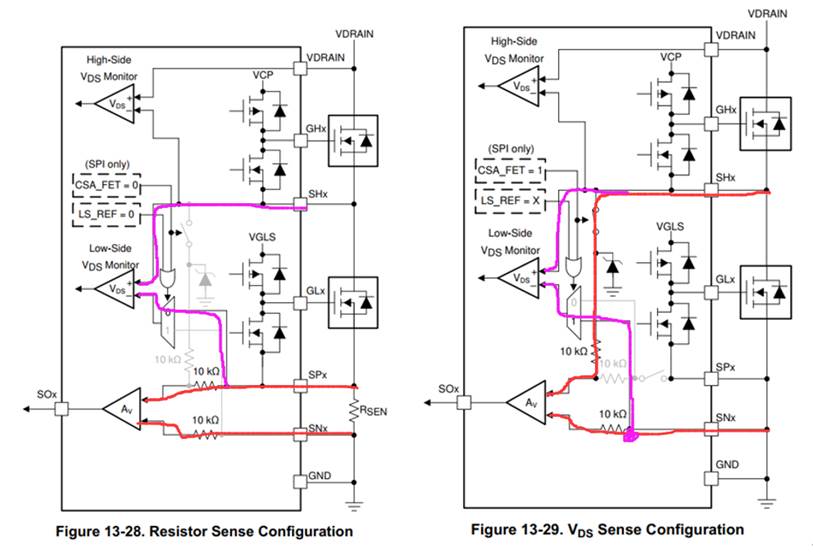

采样电阻检测电流和VDS检测电流的IC内部电路连接如下图所示。在该模式下,放大器在tDRIVE结束之后就使能,内部连接如Figure 13-29所示。在低边MOS接收到关闭信号后VDS检测电流关闭,SPx和SNx在内部连接在一起。
13.3.5 Gate Driver保护回路
DRV835x 系列针对 VM 欠压、电荷泵和低侧稳压器欠压、MOSFET VDS过流、栅极驱动器短路和过温事件提供了全方位的保护。
13.3.5.1 VM 电源和 VDRAIN 欠压锁定 (UVLO)
在任何时候 VM 引脚上的输入电源电压降至低于 VVM_UV 阈值或 VDRAIN 引脚上的电压降至低于 VVDR_UV,则会禁用所有外部MOSFET,禁用电荷泵,并且nFAULT引脚输出低电平报故障。FAULT和 UVLO在寄存器中的标志位被锁存为高电平。欠压条件消失后,器件将继续正常运行(栅极驱动器运行且释放nFAULT引脚)。但是UVLO位保持设置状态,直到通过CLR_FLT位或ENABLE 引脚复位才能清除。 VM 电源或 VDRAIN 欠压也可能导致报告VCP电荷泵或VGLS稳压器欠压情况。这是预期行为,因为 VCP 和 VGLS 电源电压取决于VM和VDRAIN引脚电压。
13.3.5.2 VCP 电荷泵和 VGLS 稳压器欠压锁定 (GDUV)
在任何时候 VCP 引脚(电荷泵)上的电压降至低于 VVCP_UV 阈值或 VGLS 引脚上的电压降至低于 VVGLS_UV 阈值,则会禁用所有外部 MOSFET,并且nFAULT引脚输出低电平报故障。FAULT和GDUV位在寄存器中的标志位被锁存为高电平。欠压条件消失后,器件将继续正常运行(栅极驱动器运行且释放 nFAULT 引脚)。GDUV位保持设置状态,直到通过CLR_FLT位或 ENABLE引脚复位才能清除。在SPI 器件上,可以通过将DIS_GDUV位设置为高电平禁用该保护功能。在硬件接口器件上,始终启用 GDUV 保护功能。
13.3.5.3 MOSFET VDS过流保护 (VDS_OCP)
可以通过监测外部 MOSFET RDS(on) 上的VDS 电压降来检测 MOSFET 过流事件。如果MOSFET上的电压超过 VVDS_OCP 阈值,并且持续超过tOCP_DEG 抗尖峰脉冲时间,则会识别出 VDS_OCP 事件并且 寄存器OCP_MODE位相应置位。在硬件接口器件上,可以通过 VDS 引脚设置 VVDS_OCP 阈值,抗尖峰脉冲时间tOCP_DEG 固定为 4µs,OCP_MODE配置为 8ms自动重试模式,但可以通过将 VDS 引脚连接到 DVDD 将其禁用。在 SPI 器件上,可以通过VDS_LVL SPI寄存器设置 VVDS_OCP阈值,通过 OCP_DEG SPI寄存器设置 抗尖峰脉冲时间tOCP_DEG,而OCP_MODE 位可以设置在四种不同的模式下运行:VDS 锁存关断、VDS 自动重试、VDS 仅报错以及VDS 被禁用。
默认情况下,MOSFET VDS 过流保护在逐周期 (CBC) 模式下运行。可以通过 SPI 寄存器禁用该模式。在逐周期 (CBC) 模式下,PWM输入新的上升沿将清除现有的过流故障。
此外,在SPI器件上,可以设置 OCP_ACT 寄存器设置值以链接和单独关断模式之间的VDS_OCP 过流响应。当 OCP_ACT 为 0 时,VDS_OCP 故障只会影响发生故障的半桥。当 OCP_ACT 为 1 时,三个半桥都将响应VDS_OCP 故障。OCP_ACT 默认为 0,为单独关断模式。
13.3.5.3.1 VDS Latched Shutdown (OCP_MODE = 00b)
在该模式下发生VDS_OCP 事件后,所有外部 MOSFET 都被禁用,并且nFAULT 引脚被驱动为低电平。FAULT和 VDS_OCP相应的OCP位寄存器中被锁存为高电平。VDS_OCP条件消失并通过 CLR_FLT 位或 ENABLE 复位脉冲发出清除故障命令后,器件将继续正常运行(栅极驱动器运行且释放 nFAULT 引脚)。
13.3.5.3.2 VDS Automatic Retry (OCP_MODE = 01b)
在该模式下发生VDS_OCP 事件后,所有外部 MOSFET 都被禁用,并且nFAULT 引脚被驱动为低电平。FAULT和 VDS_OCP相应的OCP位寄存器中被锁存为高电平。
在一段时间tRETRY之后重新进入正常模式,在此期间FAULT和 VDS_OCP相应的OCP位寄存器中被持续锁存,直到tRETRY过后才释放。
13.3.5.3.3 VDS Report Only (OCP_MODE = 10b)
在该模式下发生VDS_OCP 事件后,nFAULT 引脚被驱动为低电平。FAULT和 VDS_OCP相应的OCP位寄存器中被锁存为高电平。但是不影响MOS的驱动。
VDS_OCP条件消失并通过 CLR_FLT 位或ENABLE 复位脉冲发出清除故障命令后,FAULT引脚释放。
13.3.5.3.4 VDS Disabled (OCP_MODE = 11b)
发生VDS_OCP 事件后,不会有任何反应。
13.3.5.4 过流保护 (SEN_OCP)

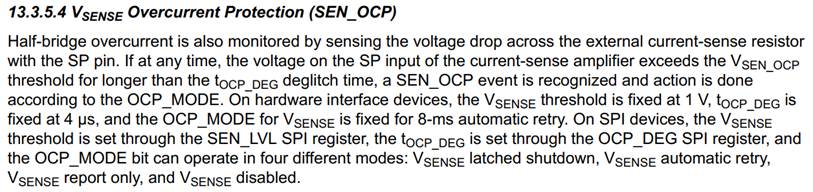

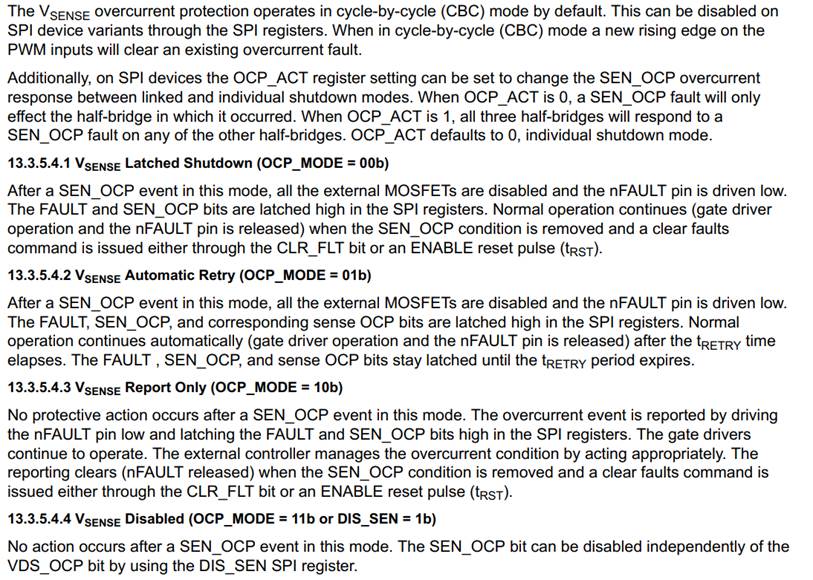

使用 SP 引脚检测外部电流感测电阻上的压降来监测半桥过流,过流和过压保护的机制都是一样的,只不过相应的标志位不同而已。不在赘述。这里直接给出原文。
13.3.5.5 栅极故障监测 (GDF)
通过监视GHx和GLx引脚可以判断在规定的时间tDRIVE内栅极的电压是否达到预期值,如果没有就会报错。如果 GHx 或 GLx 引脚短接到 PGND、SHx 或 VM 引脚,则可能会遇到该故障。如果设置的驱动电流IDRIVE太小,tDRIVE内栅极的电压没有达到预期值会导致该故障。
检测到栅极驱动故障后,会禁用所有外部MOSFET,并且会将nFAULT引脚驱动为低电平。,FAULT、GDF和相应的VGS寄存器位被锁存为高电平。栅极驱动器故障消失并通过通过 CLR_FLT 位或ENABLE 复位脉冲发出清除故障命令后,FAULT引脚释放,器件将继续正常运行在 SPI 器件上,将 DIS_GDF_UVLO 位设置为高电平会禁用该保护功能。
13.3.5.6过流软关断(软OCP)
在发生MOSFET过流/过压故障的情况下,驱动器使用特殊的关断序列来保护驱动器和 MOSFET 免受 大电压开关瞬态的影响。在出现过流/过压故障时,我们通常会迅速关闭MOSFET,但是如果快速关闭外部 MOSFET,会产生一个很大的瞬态电压,为缓解该问题,DRV8353M系列器件在关闭 MOSFET期间(因过流/过压导致的mos关断)会减小高侧和低侧栅极驱动器的 IDRIVEN 下拉电流设置值。如果编程设定的 IDRIVEN 值小于 1100mA,则将 IDRIVEN 值设置为最小 IDRIVEN 设置 值。如果编程的 IDRIVEN 值大于或等于 1100mA,则 IDRIVEN值会减小七个代码设置值(看寄存器的时候再讲)。
13.3.5.7 过温警告(OTW)
如果结温超过热警告 (TOTW) 的触发点,则会在 SPI 器件的寄存器中置一 OTW 位。不会执行任何其他操
作,并且会继续运行。当内核温度降至低于热警告的滞环点时,OTW位会自动清除。如果通过 SPI 寄存器将OTW_REP 位设为 1,可以通过nFAULT引脚和 FAULT 位进行报故障。
13.3.5.8 热关断 (OTSD)
如果结温超过热关断(TOTSD)的触发点,则会禁用所有外部 MOSFET,关闭电荷泵,并将 nFAULT 引脚驱动为低电平。此外,FAULT 和 TSD 位会被锁存为高电平。过热条件消失后,器件将继续正常运行且释放nFAULT引脚。TSD位保持锁存为高电平,指示发生了热事件,直到通过 CLR_FLT 位或ENABLE 复位脉冲发出清除故障命令后TSD位才会被释放。
注:该功能是必须的,不能被禁用。
13.3.5.9 故障表

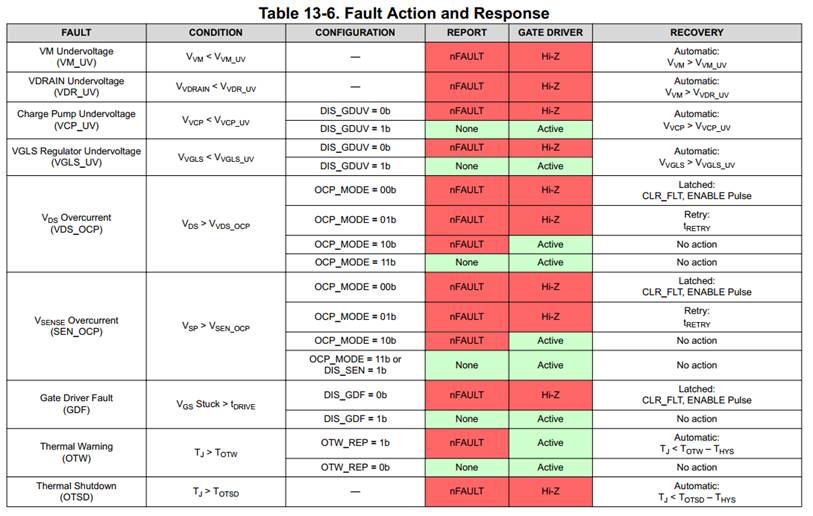

故障表里展示了上述所讲的故障、故障条件、配置、响应输出以及恢复。这张表是最重要的,通过改表可以明白上述所讲的所有故障。TI的数据手册大部分都是一样的,对于TI同类型的栅极驱动器可优先查看该表。
接下来以一个故障为例解释一下改表的功能,以下表中的VDS过压(VDS 锁存关断模式)为例:
故障FAULT
发生了VDS_OCP故障(VDS过流故障)
故障发生的条件CONDITION
VDS超出了过流触发点VVDS_OCP
配置CONFIGURATION
OCP_MODE = 00b,故障监测模式为VDS 锁存关断模式
故障响应REPORT
nFAULT。会报故障(具体故障以及标志位查看相应的章节)
MOS栅极状态GATE DRIVER
Hi-Z栅极驱动器输出高阻态,不再控制外部MOS。
恢复(也就是清故障)RECOVERY
清除寄存器CLR_FLT位(具体置零还是置一看寄存器手册描述),或者对ENABLE发送一个脉冲
