一、核心定义与本质功能
烧录器（Programmer）是一种将用户编写的程序代码（如.hex/.bin文件）写入单片机内部存储器（Flash/EEPROM/ROM）的专用工具，核心功能包括：
- 程序烧写：擦除芯片原有数据→写入新程序→校验数据完整性。
- 调试支持（高级功能）：通过JTAG/SWD接口实现断点调试、单步执行、寄存器监控等。
- 生产适配：支持批量烧录、加密配置、自动化流程（如工厂量产）。
与下载器的区别：
- 烧录器更强调“烧写全流程”（擦除-写入-校验-加密），下载器侧重“数据传输”，但实际中两者常混用（如ST-Link既是下载器也是烧录器）。
二、核心分类体系
1. 按接口类型（最关键分类）
| 接口类型 | 技术特点 | 典型场景 | 代表工具 | 引脚数 | 速度 | 调试支持 |
|---|---|---|---|---|---|---|
| UART/串口 | 基于TTL电平，需单片机支持ISP协议（如STC单片机冷启动下载），需手动断电复位 | 8位单片机（8051/STC）、低成本场景 | CH340/PL2303模块、STC-ISP工具 | 4-6根 | 低速（115200bps~1Mbps） | 无 |
| SPI | 高速串行接口，支持外部Flash/EEPROM烧写，部分MCU直接通过SPI下载程序 | 外部存储器烧写、特定MCU（如ATmega） | CH341A编程器、Bus Pirate多功能工具 | 4根 | 中速（10Mbps+） | 部分支持 |
| JTAG/SWD | JTAG（20针）全功能调试接口，SWD（4-6针）简化版，支持实时调试和程序下载 | 32位MCU（STM32/ARM Cortex-M）开发 | J-Link、ST-Link、DAP-Link、CMSIS-DAP | 4-20针 | 高速（50Mbps+） | 全功能调试 |
| USB | 即插即用，集成USB控制器（如FT232RL芯片），直接通过USB传输数据 | 主流MCU开发（便捷性优先） | 官方工具（如ST-Link V3）、第三方兼容工具 | 4根 | 高速（USB 2.0/3.0） | 部分支持 |
| 并行接口 | 早期8/16位单片机使用（如Intel 8051并行烧写模式），现已基本淘汰 | 古董芯片维护 | 老式并行烧录器（如TOP2000） | 20+针 | 低速 | 无 |
2. 按功能定位
-
开发型烧录器（侧重调试）：
- 支持JTAG/SWD，集成到IDE（Keil/IAR/VS Code），实时监控程序运行。

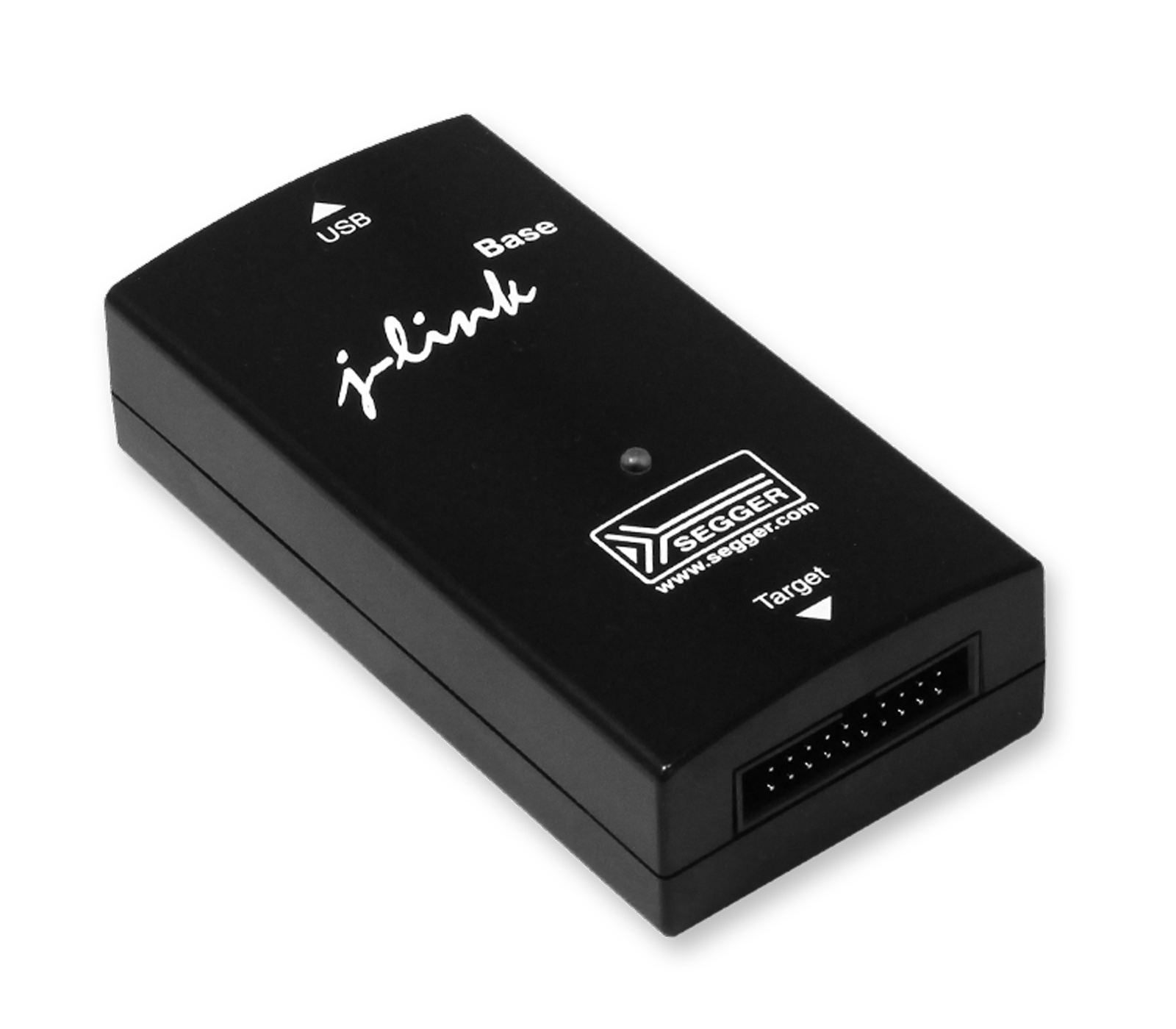

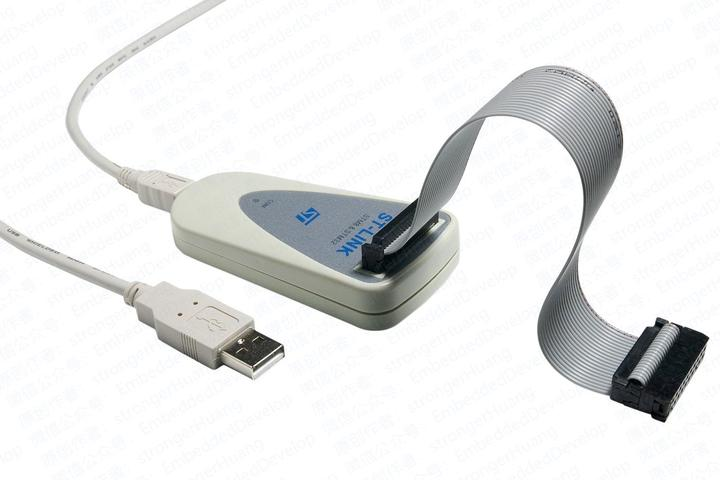

- 例：J-Link（支持ARM/RISC-V，高级调试功能）、ST-Link（STM32专属，性价比高）。
-
量产型烧录器（侧重效率）：

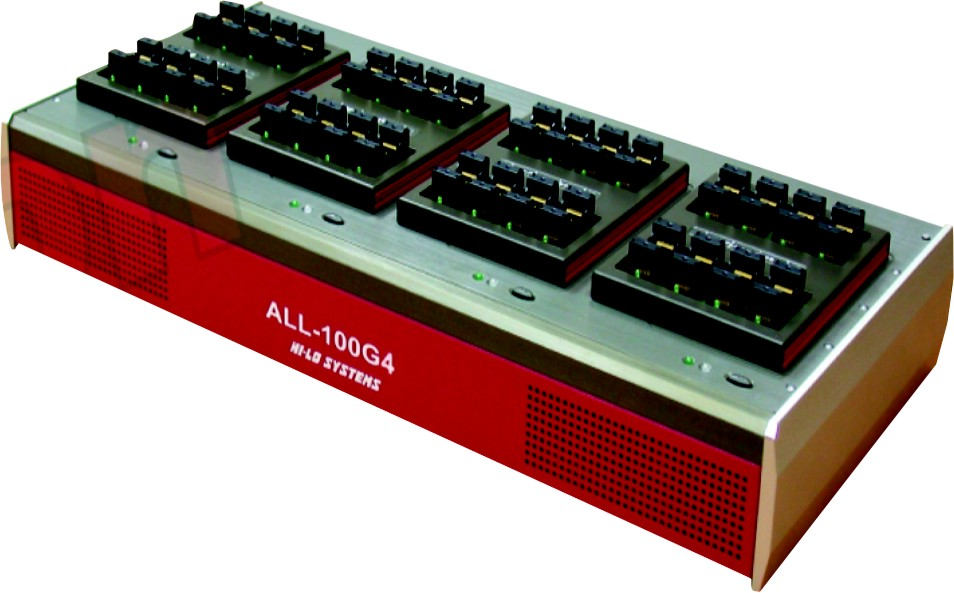

- 多通道并行烧录（如8/16/32通道）、自动扫码识别、加密锁死芯片、生成烧录日志。
- 例：台湾河洛（Holtek）量产烧录机、深圳爱科微（AK100）全自动烧录器。
-
通用型烧录器（跨平台兼容）：
- 支持上百种MCU/存储器（8位/32位/EEPROM/CPLD），适合研发多项目场景。
- 例：TL866II（支持ATmega/STM32/24C系列）、PonyProg（开源跨平台工具）。
-
专用型烧录器（品牌绑定）：
- 仅适配单一品牌或系列，优化底层协议（如加密算法）。
- 例：Microchip的PICKit（PIC单片机）、TI的MSP-FET（MSP430系列）。
3. 按硬件形态

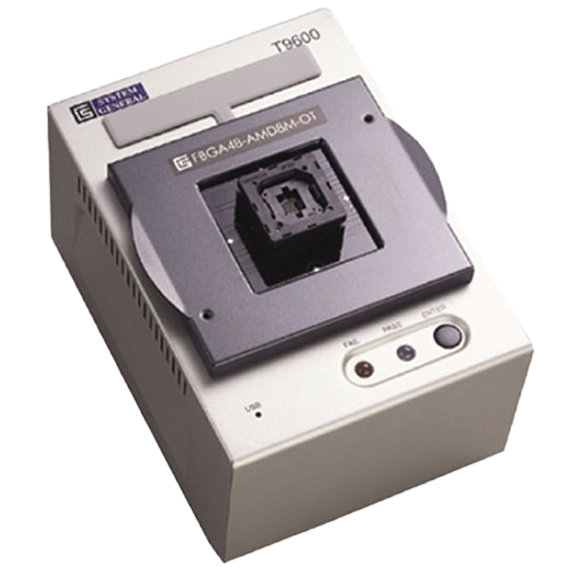

- 独立式烧录器：自带屏幕和按键，无需连接电脑（如合泰HT-ICE），适合现场维护。
- PC端烧录器：通过USB/串口连接电脑，依赖上位机软件（90%以上场景使用，如J-Link）。
- 嵌入式烧录模块：集成到PCB板上（如板载ST-Link），开发板常用（如Arduino Due的原生烧录接口）。
三、核心技术原理
- 烧写流程：
- 擦除：按扇区/整片擦除Flash（如STM32的页擦除，4KB/页）。
- 编程：逐字节/字写入数据，需满足时序要求（如SPI的时钟频率匹配）。
- 校验：对比写入数据与原文件，确保0错误（MD5/SHA校验）。
- 调试原理（JTAG/SWD）：
- JTAG通过TMS/TCK/TDI/TDO引脚控制MCU进入调试模式，读取寄存器和内存。
- SWD仅需SWCLK（时钟）和SWDIO（数据）两根线，占用IO少，成为主流。
- 加密机制：
- 芯片级加密（如STM32的读保护，防止程序被逆向）。
- 一次性编程（OTP）芯片烧录后不可修改（如单片机启动代码区加密）。
四、选型核心要素
- 目标芯片匹配：
- 8位MCU（STC/AT89C51）：选UART串口工具（CH340模块+STC-ISP软件）。
- 32位ARM MCU（STM32/NXP）：优先SWD接口（ST-Link V3/DAP-Link，支持调试）。
- 特殊架构（RISC-V/AVR）：确认烧录器固件支持（如J-Link V11以上支持RISC-V）。
- 功能需求矩阵：
需求 开发调试 小批量生产 大规模量产 教育入门 必备功能 断点调试 批量烧录 多通道并行 低成本+易用性 推荐工具 J-Link/ST-Link DAP-Link+脚本 河洛多通道烧录机 USB-TTL模块 软件支持 Keil/IAR集成 命令行批量烧写 自动化管理系统 图形化烧录工具 - 成本与性价比：
- 入门级（<50元）：CH340模块（仅烧录，无调试）、DAP-Link（开源，支持调试）。
- 进阶级（50-500元）：ST-Link V2（50元，STM32专用）、J-Link EDU（学生版，约300元）。
- 工业级（>500元）：J-Link Ultra+（高速调试，2000+元）、量产烧录机（单通道约1000元）。
- 软件生态适配：
- 确认烧录器驱动支持当前操作系统（Windows/macOS/Linux）。
- 检查开发环境兼容性（如IAR是否支持该烧录器的调试协议）。
五、典型应用场景
- 开发阶段（调试为主）：
- 用J-Link连接STM32，在Keil中设置断点，观察GPIO寄存器变化，定位硬件驱动错误。
- 量产阶段（效率优先）：
- 使用8通道烧录器，搭配治具板，1次烧写8片芯片，自动生成烧录日志（成功/失败数量）。
- 嵌入式设备升级：
- 通过UART/USB实现OTA（空中下载），烧录器模拟串口与设备通信，更新固件（如路由器固件升级）。
- 教育与DIY：
- 学生用CH340模块连接STC89C52，通过STC-ISP软件烧录流水灯程序，低成本入门。
六、常见问题与解决方案
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 烧录器无法识别设备 | 驱动未安装/USB线接触不良 | 重装驱动（官网下载）、更换数据线/接口 |
| 烧录过程中断 | 电源不稳定/时序不匹配 | 外接稳压器（5V/3.3V）、降低烧录速度（如J-Link设为4MHz） |
| 调试时断点无效 | MCU未进入调试模式/软件配置错误 | 检查SWD/JTAG引脚连接（确保未被其他外设占用）、重启IDE |
| 批量烧录良率低 | 治具接触不良/芯片批次差异 | 校准治具探针压力、增加预烧录校验步骤 |
| 跨平台兼容性差 | 驱动不支持Linux/macOS | 选择开源工具（如DAP-Link支持多系统）、使用Docker容器 |
七、行业趋势与前沿技术
- 接口升级：
- SWD替代JTAG成为主流（引脚少、抗干扰强），部分烧录器支持SWD频率提升至50MHz+（如J-Link Ultra+）。
- 智能化与自动化：
- 烧录器内置AI算法，自动识别芯片型号并匹配最优烧写参数（如电压/时序）。
- 集成机器视觉（如扫码枪），自动关联芯片ID与烧录程序，避免人工错误。
- 开源与生态共建：
- 开源烧录器（如DAP-Link、QMK Toolbox）降低入门门槛，社区持续更新驱动支持新芯片。
- 新兴架构支持：
- 针对RISC-V架构的烧录器（如SiFive的Freedom Debugger）逐渐普及，适配开源指令集生态。
八、总结：烧录器选型黄金法则
- 先看芯片接口：8位选UART，32位选SWD/JTAG，特殊芯片查手册。
- 再分场景需求：开发用带调试的（J-Link/ST-Link），量产用多通道的（河洛/爱科微），入门用低成本的（DAP-Link/CH340）。
- 最后查生态：确保驱动、软件、开发环境全支持，避免兼容性陷阱。
