前言

由于在STM32巡回研讨会上淘了一块EC600E4G模块以及刚办完电信卡多了两张副卡，副卡有流量刚好可以用一下，试想着以后画一块ESP32板子搭配这个4G模块做个随身WIFI，目前先用这个模块搭配STM32玩一下云平顺便记录一下。

实验目的

实现STM32通过4G模块与华为云进行通信，完成简单的LED控制。

硬件准备

材料清单

主控芯片

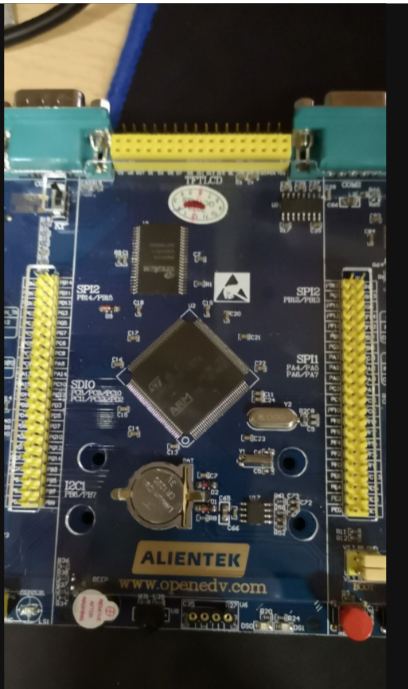

STM32F103ZET6 V3战舰

通信模块

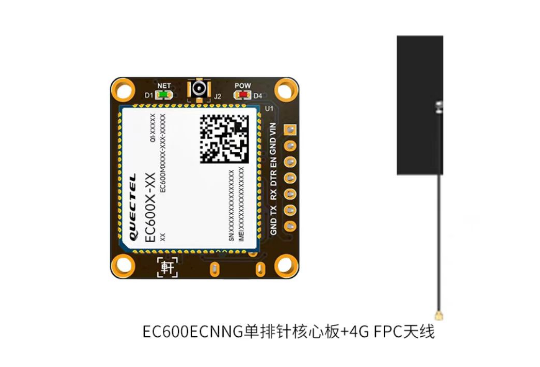

移远的 EC600E

SIM卡
电信卡（支持4G网络）
天线 4G天线
模块原装
杜邦线
若干

硬件连接示意图

本人使用了串口2，串口可自行随意选择

STM32F103ZET6 <---> EC600E
PA2(TX)  <-----> RX
PA3(RX) <-----> TX
5V     <-----> VCC
GND      <-----> GND

实验思路与步骤

1. 可以现将4G模块接TTL与电脑进行测试，使用串口助手等工具检测是否通信成功（发送AT 看是否能收到OK）
2. 尝试将4G模块与STM32串口连接，使用STM32发送AT指令是否能接收成功
3. 依据EC600E指导手册查找配置相关的AT指令，逐步配置4G模块
4. 找一个云平台注册账号并创建服务以及设备，记录下自己的mqtt设备接入地址、以及mqtt连接参数（三元组）
5. 在stm32上编写代码解析云平台下发的数据信息以及完成指定动作（开、关LED）

代码实现

串口通信配置

本人使用的是串口2，采用串口空闲中断+DMA+定时器超时判断；由于参考其他博主，了解到4G模块以及wifi模块接收数据不是特别连续以及会超时，担心空闲中断+ dma会导致数据丢失故再加了个定时器做超时判断；（目前工作上使用的GD32，好像GD32的某款中串口的空闲中断可以配置超时时间，没去试过，感觉还是挺方便的）
bsp_usart.c

#include "string.h"
#include "bsp_usart.h"
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "semphr.h"
#include "comm_drv.h"

uint8_t uart2Recbuffer1[UART_RX_BUFFER_SIZE];
uint8_t uart2Recbuffer2[UART_RX_BUFFER_SIZE];

uint8_t *pActiveBuf = uart2Recbuffer1;
uint8_t *pReadyBuf = uart2Recbuffer2;

uint16_t g_ec600RecLen = 0;
uint16_t g_uart2RecStartFlag = 0;

extern SemaphoreHandle_t EC600RecSem;


static void Usart1Config(int baudRate)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;

	// 打开串口GPIO的时钟
	DEBUG_USART_GPIO_APBxClkCmd(DEBUG_USART_GPIO_CLK, ENABLE);

	// 打开串口外设的时钟
	DEBUG_USART_APBxClkCmd(DEBUG_USART_CLK, ENABLE);

	// 将USART Tx的GPIO配置为推挽复用模式
	GPIO_InitStructure.GPIO_Pin = DEBUG_USART_TX_GPIO_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(DEBUG_USART_TX_GPIO_PORT, &GPIO_InitStructure);

  // 将USART Rx的GPIO配置为浮空输入模式
	GPIO_InitStructure.GPIO_Pin = DEBUG_USART_RX_GPIO_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(DEBUG_USART_RX_GPIO_PORT, &GPIO_InitStructure);

	// 配置串口的工作参数
	// 配置波特率
	USART_InitStructure.USART_BaudRate = baudRate;
	// 配置 针数据字长
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	// 配置停止位
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	// 配置校验位
	USART_InitStructure.USART_Parity = USART_Parity_No ;
	// 配置硬件流控制
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	// 配置工作模式，收发一起
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
	// 完成串口的初始化配置
	USART_Init(DEBUG_USARTx, &USART_InitStructure);

	// 使能串口
	USART_Cmd(DEBUG_USARTx, ENABLE);
}

static void Usart2Config(int baudRate)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	DMA_InitTypeDef DMA_InitStruct;
	NVIC_InitTypeDef NVIC_InitStructure;


	RCC_APB2PeriphClockCmd(USART_4G_MODULE_GPIO_CLK, ENABLE);
	RCC_APB1PeriphClockCmd(USART_4G_MODULE_CLK, ENABLE);
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);

	/* 配置串口的 NVIC设置*/
	NVIC_InitStructure.NVIC_IRQChannel = USART2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 6;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

	GPIO_InitStructure.GPIO_Pin = USART_4G_MODULE_TX_GPIO_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(USART_4G_MODULE_TX_GPIO_PORT, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin = USART_4G_MODULE_RX_GPIO_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(USART_4G_MODULE_RX_GPIO_PORT, &GPIO_InitStructure);

	USART_InitStructure.USART_BaudRate = baudRate;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_Parity = USART_Parity_No ;
	USART_InitStructure.USART_HardwareFlowControl =
	USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
	USART_Init(USART_4G_MODULE, &USART_InitStructure);

	// 配置DMA1通道6（USART2_RX）
    DMA_DeInit(DMA1_Channel6);
    DMA_InitStruct.DMA_PeripheralBaseAddr = (uint32_t)&USART2->DR;
    DMA_InitStruct.DMA_MemoryBaseAddr = (uint32_t)pActiveBuf;
    DMA_InitStruct.DMA_DIR = DMA_DIR_PeripheralSRC;
    DMA_InitStruct.DMA_BufferSize = UART_RX_BUFFER_SIZE;
    DMA_InitStruct.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
    DMA_InitStruct.DMA_MemoryInc = DMA_MemoryInc_Enable;
    DMA_InitStruct.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
    DMA_InitStruct.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
    DMA_InitStruct.DMA_Mode = DMA_Mode_Circular; // 循环模式
    DMA_InitStruct.DMA_Priority = DMA_Priority_High;
    DMA_Init(DMA1_Channel6, &DMA_InitStruct);
    DMA_Cmd(DMA1_Channel6, ENABLE);


    // 使能USART2 DMA接收和空闲中断
    USART_DMACmd(USART_4G_MODULE, USART_DMAReq_Rx, ENABLE);
    USART_ITConfig(USART_4G_MODULE, USART_IT_IDLE, ENABLE);

	// 使能串口
	USART_Cmd(USART_4G_MODULE, ENABLE);
}

void UsartInit()
{
	Usart1Config(DEBUG_USART_BAUDRATE);
	Usart2Config(USART_4G_MODULE_BAUDRATE);
}

void GetUsart2Data()
{
	BaseType_t xHigherPriorityTaskWoken;

	DMA_Cmd(DMA1_Channel6, DISABLE);
	DMA_ClearFlag(DMA1_FLAG_GL3 | DMA1_FLAG_TC3 | DMA1_FLAG_HT3 | DMA1_FLAG_TE3);

	g_ec600RecLen = UART_RX_BUFFER_SIZE - DMA_GetCurrDataCounter(DMA1_Channel6);

	if (g_ec600RecLen > 0)
	{
		pReadyBuf = pActiveBuf;
	}

	DMA_SetCurrDataCounter(DMA1_Channel6, UART_RX_BUFFER_SIZE);
	DMA_Cmd(DMA1_Channel6, ENABLE);

	xSemaphoreGiveFromISR(EC600RecSem,&xHigherPriorityTaskWoken);
}

void Usart2SendStr(char *str)
{
	int i = 0;

	do
	{
	  Usart_SendByte(USART_4G_MODULE, *(str + i));
	  i++;
	} while(*(str + i)!='\0');

	while(USART_GetFlagStatus(USART_4G_MODULE,USART_FLAG_TC)==RESET);
}

void Usart_SendByte( USART_TypeDef * pUSARTx, uint8_t ch)
{
	USART_SendData(pUSARTx,ch);

	while (USART_GetFlagStatus(pUSARTx, USART_FLAG_TXE) == RESET);
}

void Usart_SendString( USART_TypeDef * pUSARTx, char *str)
{
	  unsigned int k=0;
	  do
	  {
		  Usart_SendByte( pUSARTx, *(str + k) );
		  k++;
	  } while(*(str + k)!='\0');

	  while(USART_GetFlagStatus(pUSARTx,USART_FLAG_TC)==RESET);
}


int fputc(int ch, FILE *f)
{
		/* 发送一个字节数据到串口 */
		USART_SendData(DEBUG_USARTx, (uint8_t) ch);

		/* 等待发送完毕 */
		while (USART_GetFlagStatus(DEBUG_USARTx, USART_FLAG_TXE) == RESET);

		return (ch);
}

int fgetc(FILE *f)
{
		/* 等待串口输入数据 */
		while (USART_GetFlagStatus(DEBUG_USARTx, USART_FLAG_RXNE) == RESET);

		return (int)USART_ReceiveData(DEBUG_USARTx);
}


// USART2空闲中断处理
void USART2_IRQHandler(void)
{
    if(USART_GetITStatus(USART_4G_MODULE, USART_IT_IDLE) != RESET)
	{
		if (!g_uart2RecStartFlag)
		{
			USART_ReceiveData(USART_4G_MODULE);
			TIM_Cmd(TIM2, ENABLE);
		}
		else
		{
			USART_ReceiveData(USART_4G_MODULE);
			TIM_SetCounter(TIM2, 0);
		}

    }
	USART_ClearITPendingBit(USART2, USART_IT_IDLE);
}

bsp_usart.h

#ifndef __USART_H
#define	__USART_H


#include "stm32f10x.h"
#include <stdio.h>

#define UART_RX_BUFFER_SIZE 256


// 串口1-USART1
#define  DEBUG_USARTx                   USART1
#define  DEBUG_USART_CLK                RCC_APB2Periph_USART1
#define  DEBUG_USART_APBxClkCmd         RCC_APB2PeriphClockCmd
#define  DEBUG_USART_BAUDRATE           115200

// USART GPIO 引脚宏定义
#define  DEBUG_USART_GPIO_CLK           (RCC_APB2Periph_GPIOA)
#define  DEBUG_USART_GPIO_APBxClkCmd    RCC_APB2PeriphClockCmd

#define  DEBUG_USART_TX_GPIO_PORT       GPIOA
#define  DEBUG_USART_TX_GPIO_PIN        GPIO_Pin_9
#define  DEBUG_USART_RX_GPIO_PORT       GPIOA
#define  DEBUG_USART_RX_GPIO_PIN        GPIO_Pin_10

#define  DEBUG_USART_IRQ                USART1_IRQn
#define  DEBUG_USART_IRQHandler         USART1_IRQHandler


// 串口2-USART2
#define  USART_4G_MODULE                 	USART2
#define  USART_4G_MODULE_CLK                RCC_APB1Periph_USART2
#define  USART_4G_MODULE_APBxClkCmd         RCC_APB1PeriphClockCmd
#define  USART_4G_MODULE_BAUDRATE           115200
#define  USART_4G_MODULE_GPIO_CLK           (RCC_APB2Periph_GPIOA)

#define  USART_4G_MODULE_TX_GPIO_PORT       GPIOA
#define  USART_4G_MODULE_TX_GPIO_PIN        GPIO_Pin_2
#define  USART_4G_MODULE_RX_GPIO_PORT       GPIOA
#define  USART_4G_MODULE_RX_GPIO_PIN        GPIO_Pin_3

#define  USART_IRQ                USART2_IRQn
#define  USART_IRQHandler         USART2_IRQHandler



void UsartInit(void);
void Usart_SendByte( USART_TypeDef * pUSARTx, uint8_t ch);
void Usart_SendString( USART_TypeDef * pUSARTx, char *str);
void Usart_SendHalfWord( USART_TypeDef * pUSARTx, uint16_t ch);

void Usart2SendStr(char *str);

void GetUsart2Data(void);

extern uint16_t g_ec600RecLen;
extern uint8_t *pReadyBuf;

#endif /* __USART_H */

采用定时器2做超时判断（10ms）

#include "bsp_timer.h"
#include "bsp_usart.h"


static void Timer2Config(uint16_t pre ,int arr)
{
    TIM_TimeBaseInitTypeDef TIM_InitStruct = {0};
    NVIC_InitTypeDef NVIC_InitStruct = {0};

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

    TIM_InitStruct.TIM_Prescaler = pre - 1;
	TIM_InitStruct.TIM_Period = arr - 1;
    TIM_InitStruct.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_InitStruct.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseInit(TIM2, &TIM_InitStruct);

    NVIC_InitStruct.NVIC_IRQChannel = TIM2_IRQn;
    NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 7;
    NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);

    TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
    TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);
    TIM_Cmd(TIM2, DISABLE);
}

void TimerInit()
{
	//10ms
	Timer2Config(72,10000);
}

void TIM2_IRQHandler(void)
{

	if(TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)
	{
		GetUsart2Data();
		TIM_Cmd(TIM2, DISABLE);

	}

	TIM_ClearITPendingBit(TIM2, TIM_FLAG_Update);
}

AT指令配置

具体可参考 EC600E-CN&EC800E-CN AT 命令手册

AT
握手测试  正常返回:OK

AT<value>
1开启0关闭，开启关闭回显  正常返回:OK

AT+CPIN?
检测SIM卡是否插入   正常返回:+CPIN: READY  OK

AT+CREG?
查询网络的注册状态    正常返回: +CREG: 1,1  OK


AT+CGREG?\r\n
查询PS状态， 正常返回: +CGREG: 0,1 OK

云平台参数获取

本人查找了腾讯云以及阿里云，里面的物联网平台都不免费使用了，所以最终选择了华为云，能白嫖就白嫖嘛。具体创建的步骤可参考其他博文。网上有很多。

1. 获取mqtt设备接入地址

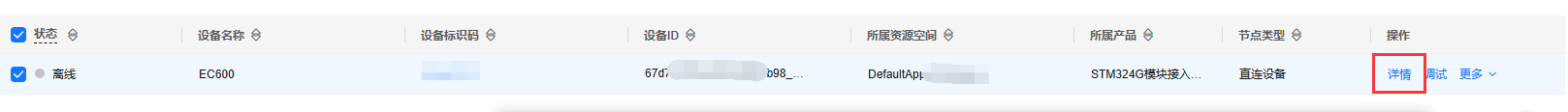

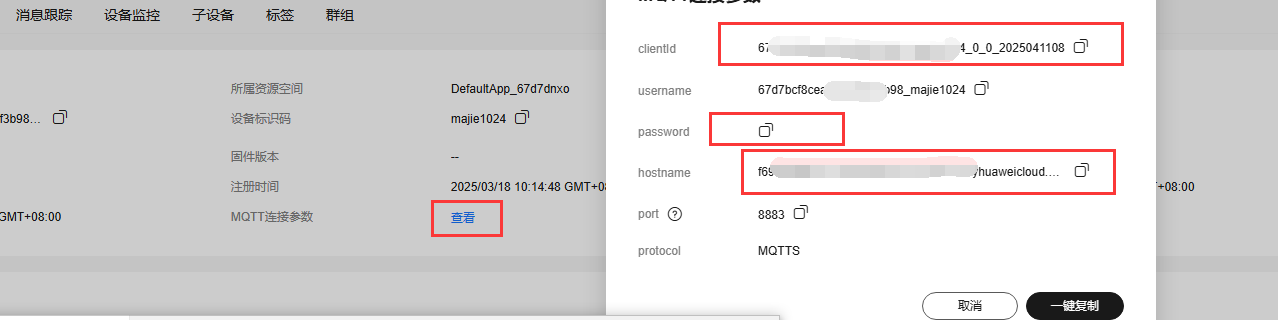

2. 获取三元组



代码

typedef enum
{
	EC600E_INIT_SUCCESS = 0,
	EC600E_AT_ERROR,
	EC600E_ATE_ERROR,
	EC600E_CPIN_ERROR,
	EC600E_CREG_ERROR,
	EC600E_CGREG_ERROR,
	EC600E_QMTOPEN_ERRORAT,
	EC600E_QMTCONN_ERRORAT,

}EC600E_AT_ACK_STATUS;

typedef enum
{
	AT_TEST = 0,
	AT_ATE,
	AT_CPIN,
	AT_CREG,
	AT_CGREG,
	AT_QMTOPEN,
	AT_QMTCONN,

}EC600E_AT_CMD;

typedef struct {
    /* 要发送的AT命令 */
    char *cmd;
    /* 期望的应答数据，默认处理匹配到该字符串认为命令执行成功 */
    char *rsp;
    /* 得到应答的超时时间，达到超时时间为执行失败，单位ms*/
    uint32_t timeoutMs;
} AtCmdInfo_t;

char g_mqttUrl[] 		= {"自己的mqttUrl"};
char g_mqttClientId[] 	= {"自己的mqttClientId"};
char g_mqttUserName[] 	= {"自己的mqttUserName"};
char g_mqttPassword[] 	= {"自己的mqttPasswordl"};

static AtCmdInfo_t g_connectMqttCmdTable[] = {

	{
        .cmd = "AT\r\n",
        .rsp = "OK",
		.timeoutMs = 500,
	},

	{
        .cmd = "ATE0\r\n",
        .rsp = "OK",
		.timeoutMs = 500,
	},

	{
        .cmd = "AT+CPIN?\r\n",
        .rsp = "+CPIN: READY",
		.timeoutMs = 500,
	},

	{
        .cmd = "AT+CREG?\r\n",
        .rsp = "+CREG: 0,1",
		.timeoutMs = 500,
	},

	{
        .cmd = "AT+CGREG?\r\n",
        .rsp = "+CGREG: 0,1",
		.timeoutMs = 500,
	},

	{
		.cmd = "AT+QMTOPEN=0,\"%s\",1883\r\n",
		.rsp = "OK",
		.timeoutMs = 2000,
	},

	{
		.cmd = "AT+QMTCONN=0,\"%s\",\"%s\",\"%s\"\r\n",
		.rsp = "OK",
		.timeoutMs = 2000,
	},
};

/***************************************************************
  *  @brief     发送数据至云平台
  *  @param
  *  @return
  *  @note
  *  @Sample    usage:
 **************************************************************/
void SendDataToCloud(char *data)
{
	Usart2SendStr(data);
}

/***************************************************************
  *  @brief     发送AT指令并解析ACK
  *  @param
  *  @return
  *  @note
  *  @Sample    usage:
 **************************************************************/
static bool SendATCommand(char* cmd,char *ack,uint16_t timeOut)
{
	BaseType_t err;
	bool ret = true;

	Usart2SendStr(cmd);

	err = xSemaphoreTake(EC600RecSem,timeOut);

	if (err == pdTRUE)
	{
		if(strstr((char*)pReadyBuf, ack))
		{
			printf("rec ok\r\n");
			ret = true;
        }
		else if(strstr((char*)pReadyBuf, "ERROR"))
		{
			printf("rec error\r\n");
            ret =  false;
        }
		else
		{
			printf("rec --------\r\n");
			ret =  false;
		}
	}
	else
	{
		printf("rec time out\r\n");
		ret =  false;
	}

	return ret;
}


/***************************************************************
  *  @brief     EC600E模块初始化
  *  @param
  *  @return
  *  @note
  *  @Sample    usage:
 **************************************************************/
EC600E_AT_ACK_STATUS EC600EInit(void)
{
	char cmdStrBuf[256] = {0};

	EC600JsonMutex = xSemaphoreCreateMutex();

	//测试AT通信
	if(!SendATCommand(g_connectMqttCmdTable[AT_TEST].cmd,g_connectMqttCmdTable[AT_TEST].rsp,g_connectMqttCmdTable[AT_TEST].timeoutMs))
	{
		return EC600E_AT_ERROR;
	}
	vTaskDelay(1000);

	//关闭回显
	if(!SendATCommand(g_connectMqttCmdTable[AT_ATE].cmd,g_connectMqttCmdTable[AT_ATE].rsp,g_connectMqttCmdTable[AT_ATE].timeoutMs))
	{
		return EC600E_ATE_ERROR;
	}
	vTaskDelay(1000);

	// 查询SIM卡是否正常，返回ready则表示SIM卡正常
	if(!SendATCommand(g_connectMqttCmdTable[AT_CREG].cmd,g_connectMqttCmdTable[AT_CREG].rsp,g_connectMqttCmdTable[AT_CREG].timeoutMs))
	{
		return EC600E_CPIN_ERROR;
	}
	vTaskDelay(1000);

	// 查询模组是否注册上GSM网络
	if(!SendATCommand(g_connectMqttCmdTable[AT_CGREG].cmd,g_connectMqttCmdTable[AT_CGREG].rsp,g_connectMqttCmdTable[AT_CGREG].timeoutMs))
	{
		return EC600E_CREG_ERROR;
	}
	vTaskDelay(1000);

	sprintf(cmdStrBuf,g_connectMqttCmdTable[AT_QMTOPEN].cmd,g_mqttUrl);
	if(!SendATCommand(cmdStrBuf,g_connectMqttCmdTable[AT_QMTOPEN].rsp,g_connectMqttCmdTable[AT_QMTOPEN].timeoutMs))
	{
		return EC600E_QMTOPEN_ERRORAT;
	}
	vTaskDelay(1000);

	sprintf(cmdStrBuf,g_connectMqttCmdTable[AT_QMTCONN].cmd,g_mqttClientId,g_mqttUserName,g_mqttPassword);
	if(!SendATCommand(cmdStrBuf,g_connectMqttCmdTable[AT_QMTCONN].rsp,g_connectMqttCmdTable[AT_QMTCONN].timeoutMs))
	{
		return EC600E_QMTCONN_ERRORAT;
	}

    return EC600E_INIT_SUCCESS;
}

经过以上配置4G模块就能连上云平台了，但是还未实现测试功能，需在云平台配置好相关指令下发，我这边是下发LED灯开关指令，指定value来确定LED亮灭

通过LedStatusChange这个值来决定LED亮灭；
其中下发的数据格式是json形式：

 {"service_id":"connectTest","command_name":"LedControl","paras":{"LedStatusChange":1}}

可移植CJson库来解析json数据以及发送，网上stm32移植CJson库文章很多，可自行参考。注意（由于本人工程带Freertos，需要将cjson初始化函数内malloc free 等函数改成freertos的api）
数据解析：本人采用了简单的方式就是找到第一个‘{’然后将后面的数据使用Cjson的相关API进行解析，经供参考，建议优化，按个人需求来！！！

void ParseCloudCommand(const char *json_str)
{
    cJSON *root = cJSON_Parse(json_str);

    if (!root)
	{
        printf("Parse failed: %s\n", cJSON_GetErrorPtr());
        return;
    }

	cJSON *paras1 = cJSON_GetObjectItem(root, "paras");

    // 检查服务ID和命令名称
    cJSON *service_id = cJSON_GetObjectItem(root, "service_id");
    cJSON *command_name = cJSON_GetObjectItem(root, "command_name");

    if (!cJSON_IsString(service_id) || !cJSON_IsString(command_name))
	{
        cJSON_Delete(root);
        return;
    }

    // 确认是目标服务
    if (strcmp(service_id->valuestring, "connectTest") != 0)
	{
        cJSON_Delete(root);
        return;
    }

    // 处理命令
    if (strcmp(command_name->valuestring, "LedControl") == 0)
	{
		cJSON *paras = cJSON_GetObjectItem(root, "paras");

        if (paras && cJSON_IsObject(paras))
		{
            cJSON *led_status = cJSON_GetObjectItem(paras, "LedStatusChange");

            if (cJSON_IsNumber(led_status))
			{
                int status = led_status->valueint;
                // 控制LED
				if (status)
				{
					LED0 = 1;
				}
				else
				{
					LED0 = 0;
				}

            }
        }
    }

    cJSON_Delete(root);
}

// 生成成功响应
void send_success_response(int current_status)
{
    cJSON *root = cJSON_CreateObject();
    cJSON_AddStringToObject(root, "service_id", "connectTest");
    cJSON_AddStringToObject(root, "command_name", "LedControl");
    cJSON_AddStringToObject(root, "response_name", "LedControl_ACK");
    cJSON_AddNumberToObject(root, "result_code", 200);

    cJSON *paras = cJSON_CreateObject();
    cJSON_AddNumberToObject(paras, "LedStatus", current_status);
    cJSON_AddItemToObject(root, "paras", paras);

    char *json_str = cJSON_PrintUnformatted(root);
    SendDataToCloud(json_str); // 通过4G模块发送

    cJSON_Delete(root);
    vPortFree(json_str);
}

// 生成错误响应
void send_error_response(const char *error_code)
{
    cJSON *root = cJSON_CreateObject();
    cJSON_AddStringToObject(root, "service_id", "connectTest");
    cJSON_AddStringToObject(root, "command_name", "LedControl");
    cJSON_AddStringToObject(root, "response_name", "LedControl_ACK");
    cJSON_AddNumberToObject(root, "result_code", 500);

    cJSON *paras = cJSON_CreateObject();
    cJSON_AddStringToObject(paras, "error_detail", error_code);
    cJSON_AddItemToObject(root, "paras", paras);

    char *json_str = cJSON_PrintUnformatted(root);
    SendDataToCloud(json_str);

    cJSON_Delete(root);
    vPortFree(json_str);
}

void EC600RecTask(void *parameter)
{
	uint8_t tempBuf[256];

	while (1)
	{
		if (g_startRec)
		{
			xSemaphoreTake(EC600RecSem,portMAX_DELAY);

			xSemaphoreTake(EC600JsonMutex, portMAX_DELAY);
			memcpy(tempBuf,pReadyBuf,sizeof(tempBuf));
			xSemaphoreGive(EC600JsonMutex);

			char *json_start = strchr((char *)tempBuf, '{');

			if (json_start != NULL)
			{
				// 去除可能的引号或空格
				ParseCloudCommand(json_start);
			}
		}

		vTaskDelay(500);
	}
}

总结

通过以上代码就能初步实现云平台通过4G模块控制STM32LED灯亮灭，可继续进行拓展。
优化点：

1. 优化4G模块初始配置，考虑AT指令失败后续处理
2. 优化云平台下发数据处理，
3. 可实现接收云平台数据后做响应数据，
4. 可实现灯状态主动上报
5. ……
   代码水平不足，上述可能有表达错误， 代码仅供参考！！！！
