需求：

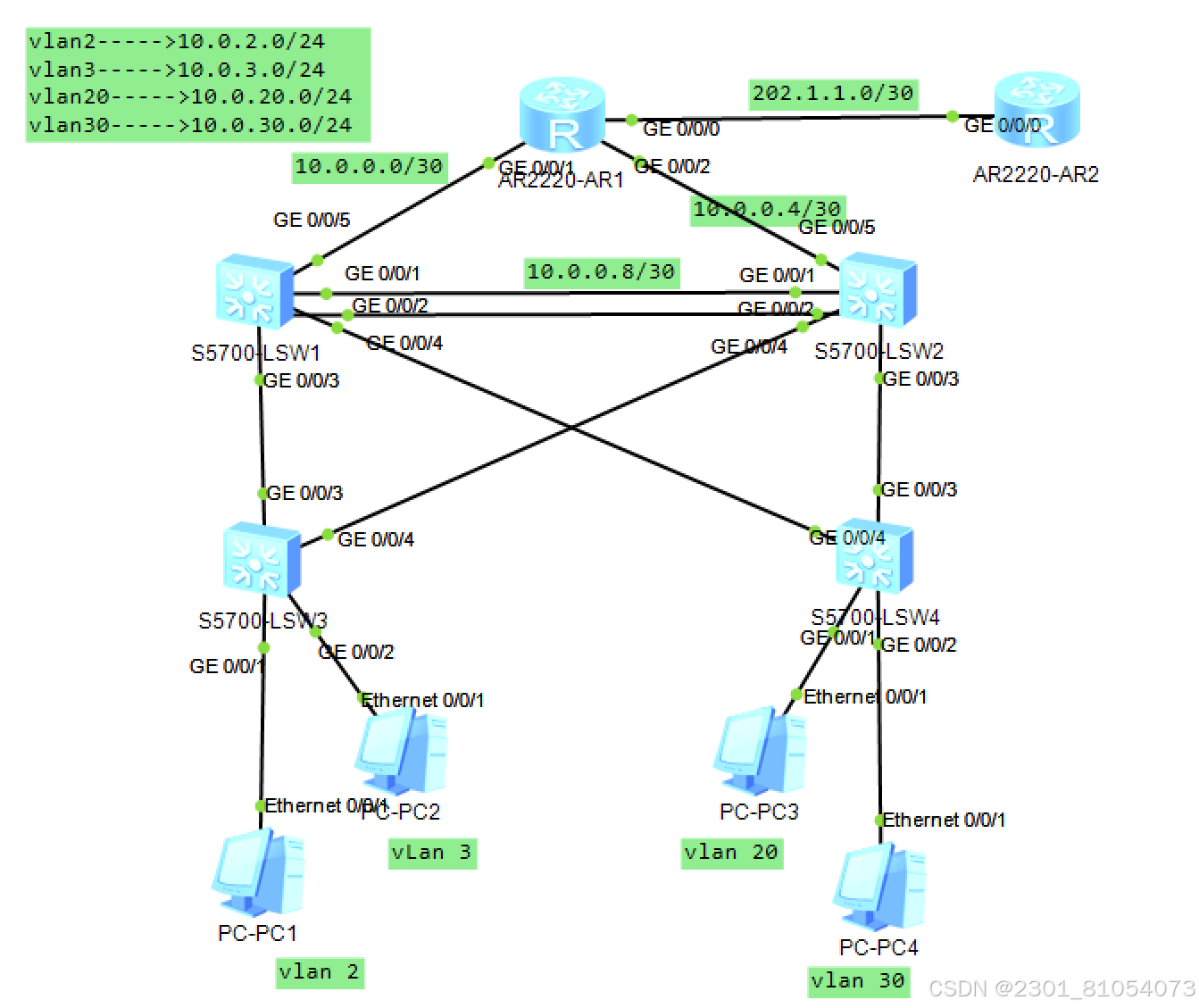

1.按照图示的VLAN及IP地址需求，完成相关配置
2.要求SW 1为VLAN 2/3的主根及主网关 SW2为VLAN 20/30的主根及主网关，SW1和 SW2互为备份
3.可以使用super vlan
4.上层通过静态路由协议完成数据通信过程
5.AR1为企业出口路由器
6.要求全网可达
分析：
根据四个交换机的连线方式可知，网络中一定存在环路。可用MSTP协议。（MSTP是基于实例instance来运行的。为了区分不同的实例，引入了instance ID；总共12bit，需要被携带到BPDU报文中传输。即可以做到快速收敛，也可以做到提高链路利用率。）交换机中，默认存在实例0，所有vlan都属于实例0；但是一个vlan只能属于一个实例，一个实例可以包含多个vlan信息。
链路聚合技术：可以将多个物理接口捆绑成一个逻辑接口，即将N条物理链路聚合为一条逻辑链路。在不升级硬件资源的条件下，达到增加链路带宽的目的。
负载分担：将多个相同链路层协议的物理端口捆绑在一起，形成一条逻辑上的数据链路，流量在多个成员链路之间分担。
使SW1成为实例1的主根，实例2的备份根。将vlan2、vlan3、vlan20、vlan30四个流量全部放通。四个交换机创建相应vlan，将每个接口划分到vlan中。接下来运行MSTP，实例1中包含vlan2、vlan3，实例2中包含vlan20、vlan30。
将网关放到SW1。通过VRRP协议，在实例2中，SW2为主根，作为master设备，对端作为backup设备。实例1中，SW1为master设备，对端为backup设备。
VRRP
协议
---
虚拟路由器冗余协议
同一个广播域，在汇聚层使用主备设备作为PC的网关时，如果主设备故障，需要用户手工调整PC上的网关IP地址，调整为备份设备的IP。才能够正常访问网络。

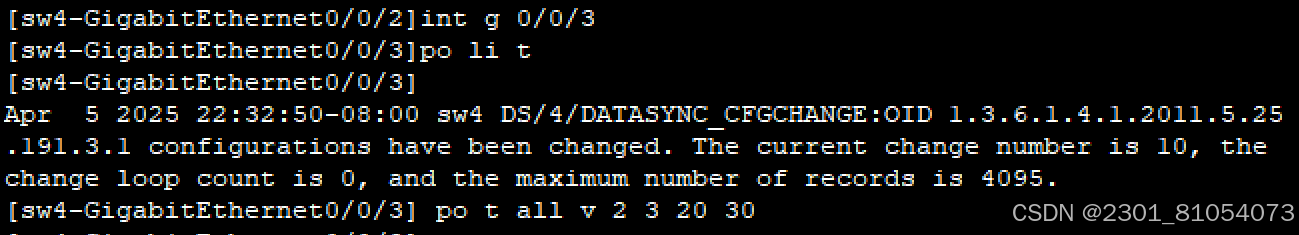

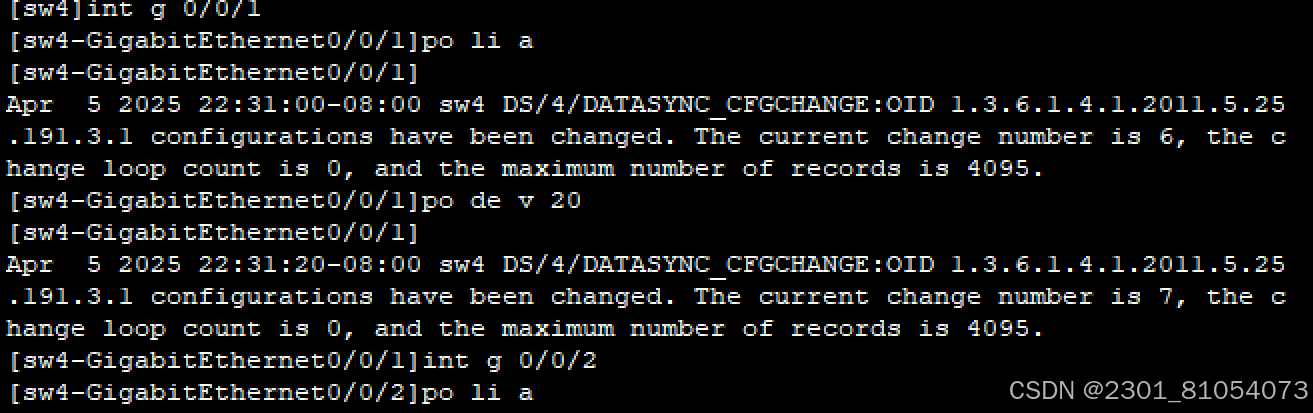

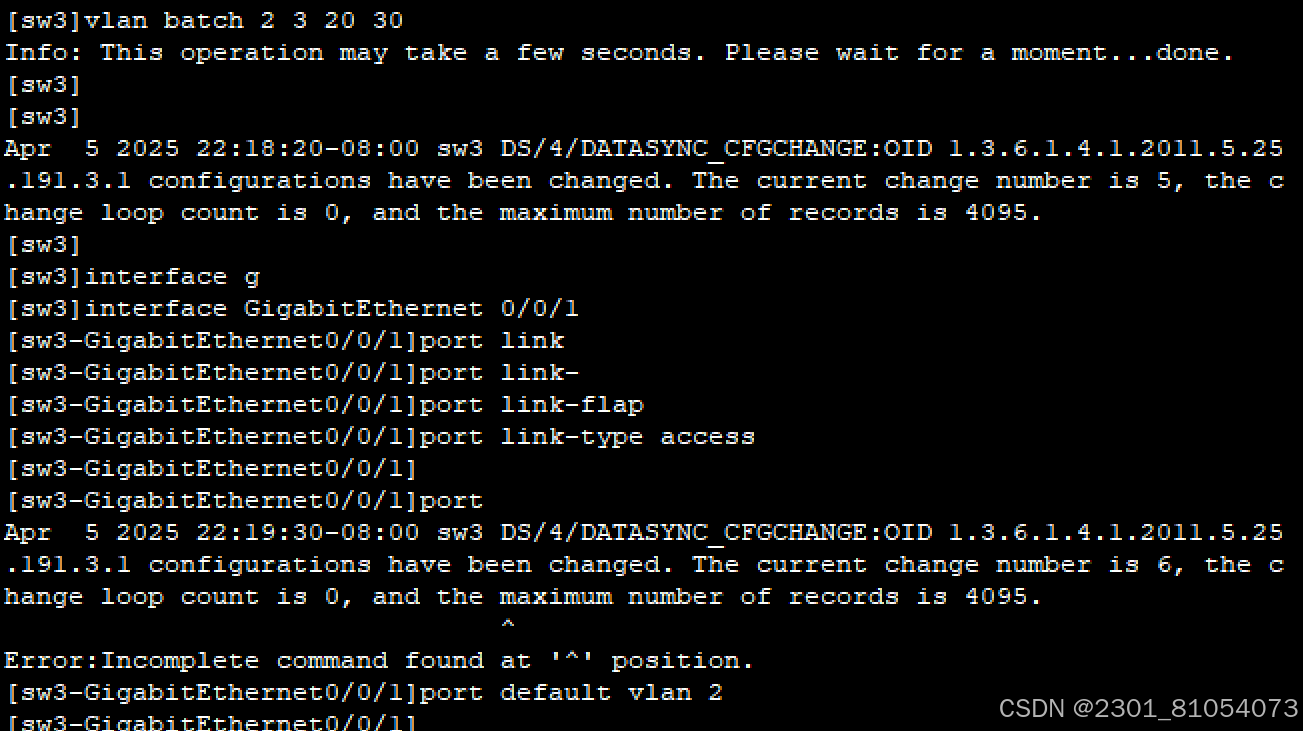

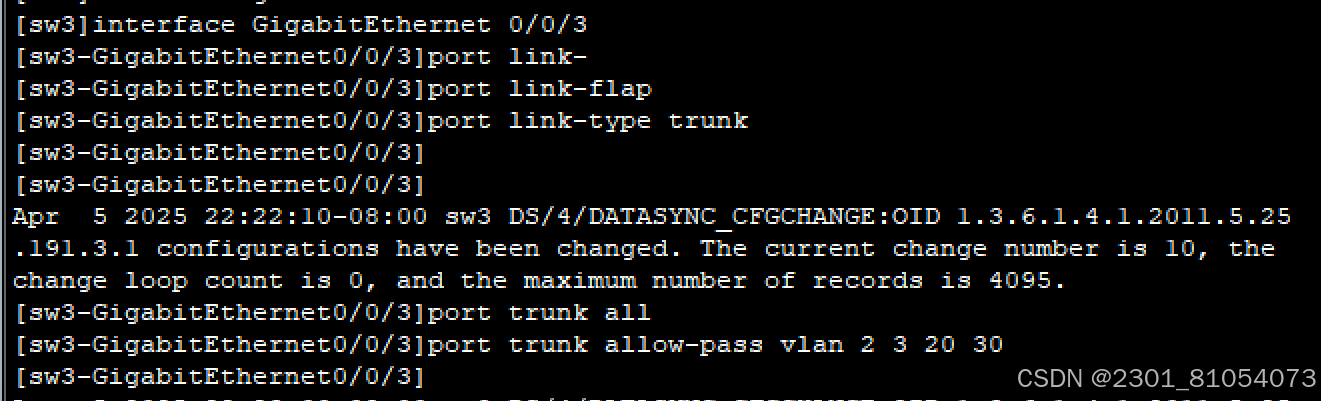

配置SW3,SW4的vlan

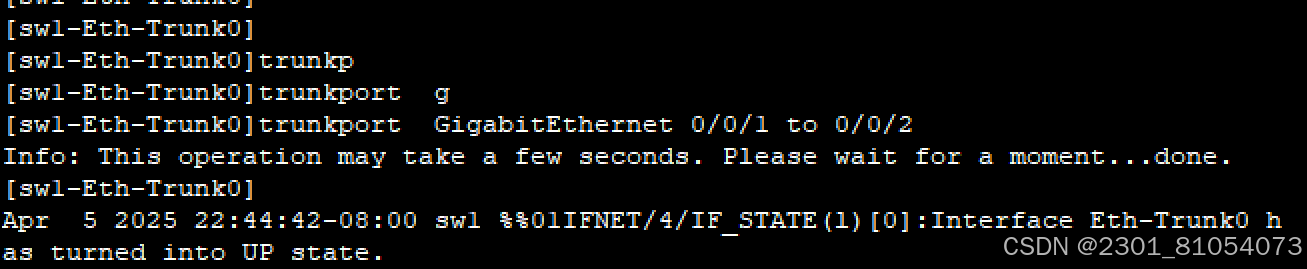

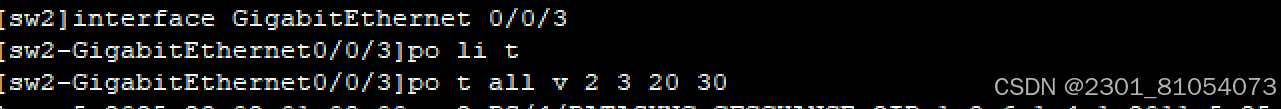

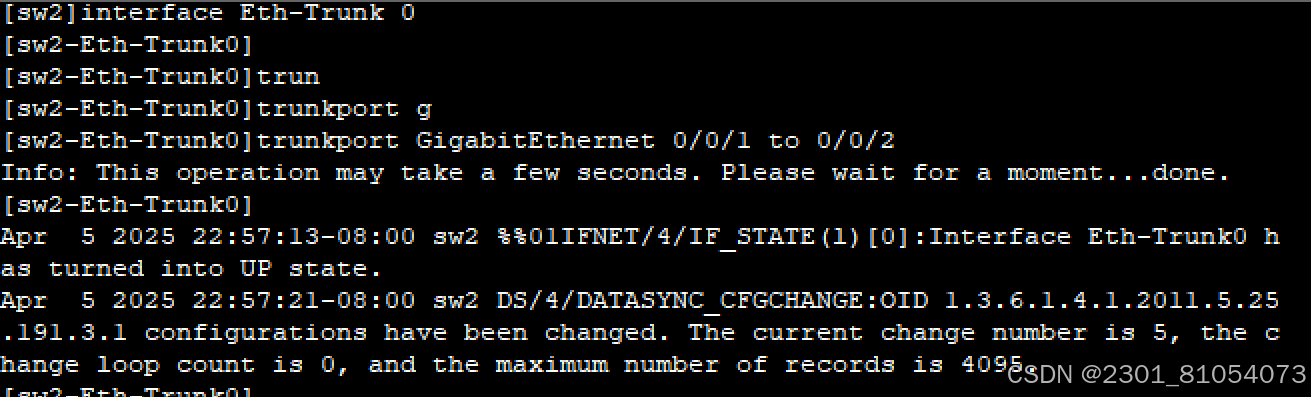

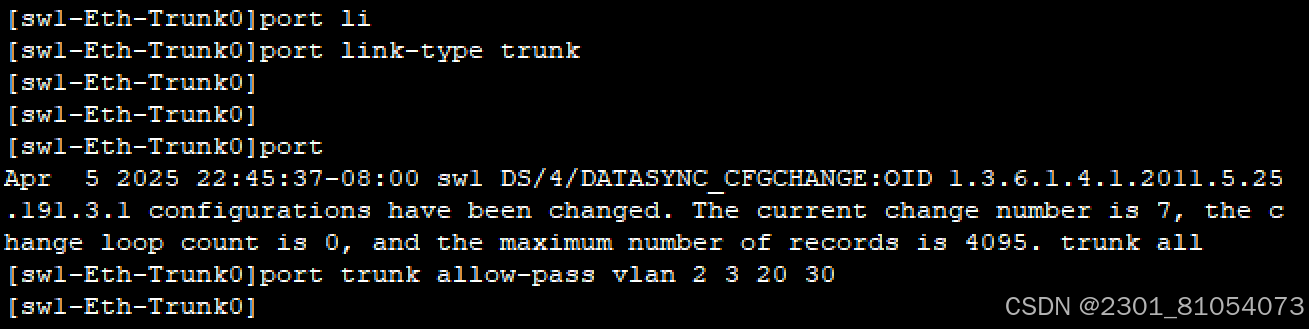

配置SW1,SW2

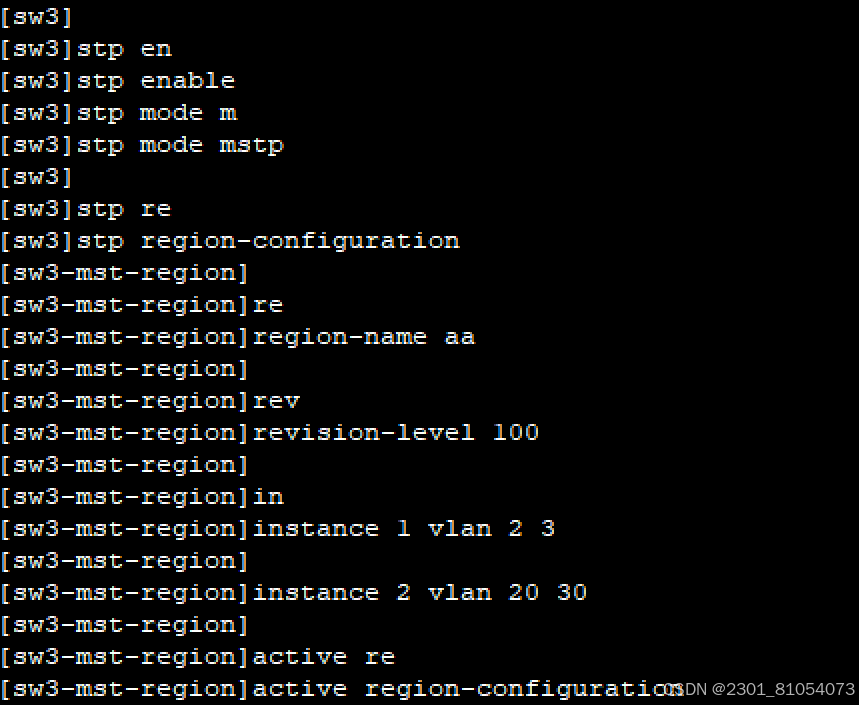

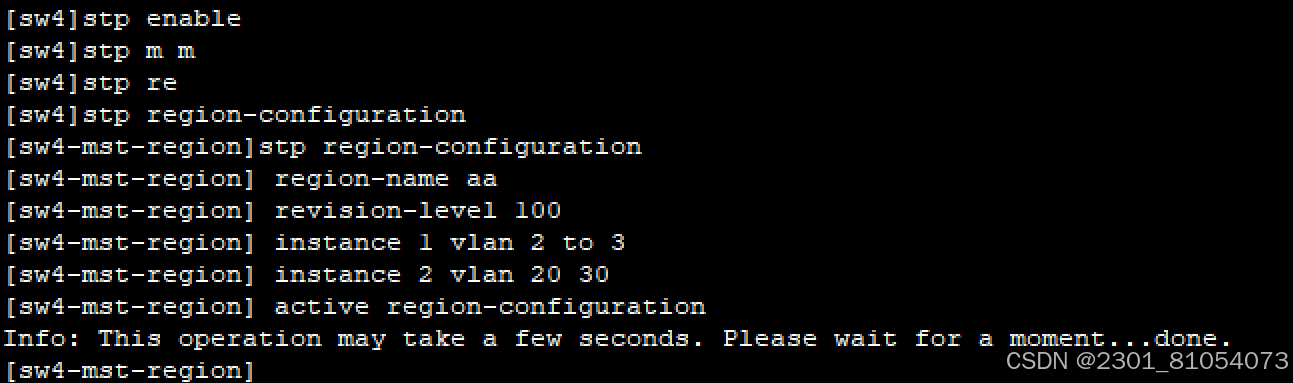

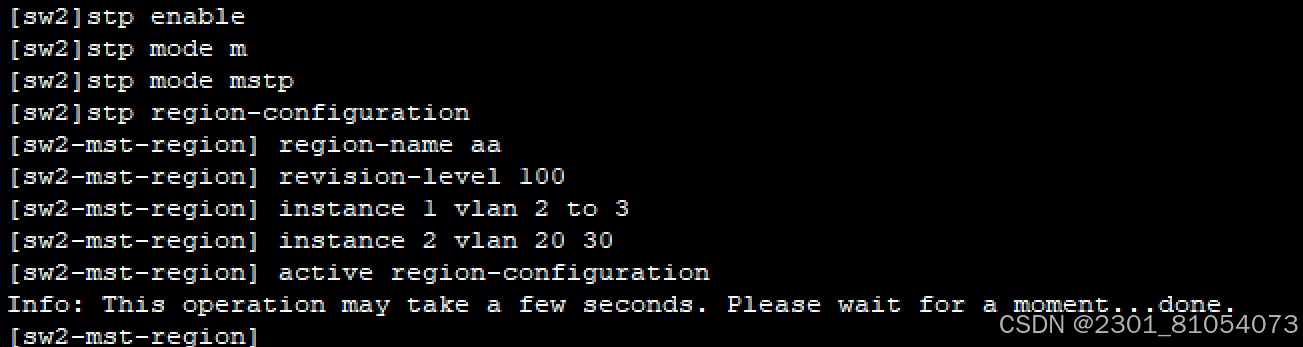

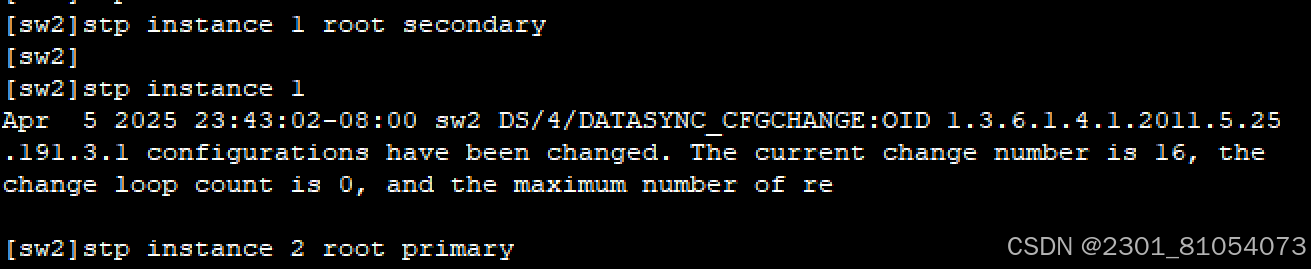

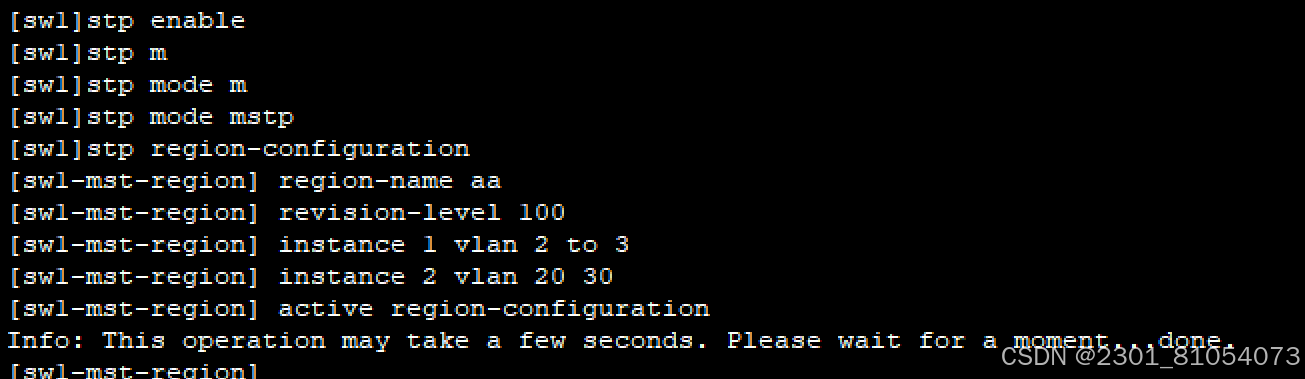

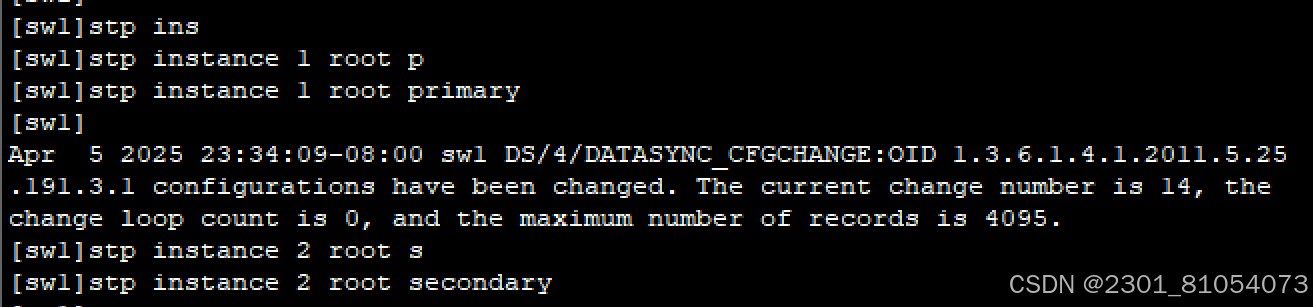

配置生成树协议

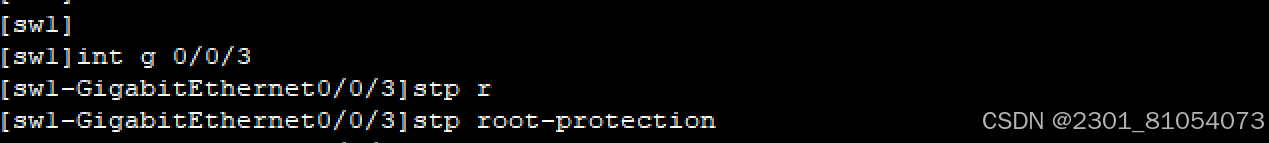

开启根保护功能·

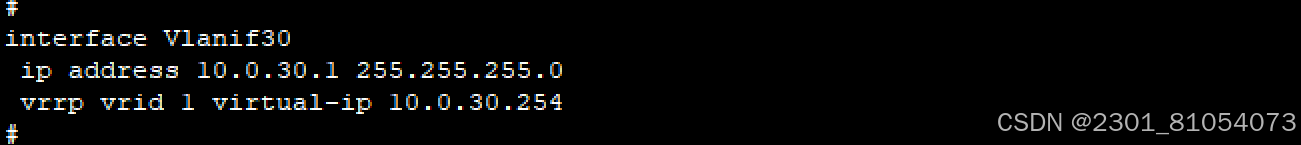

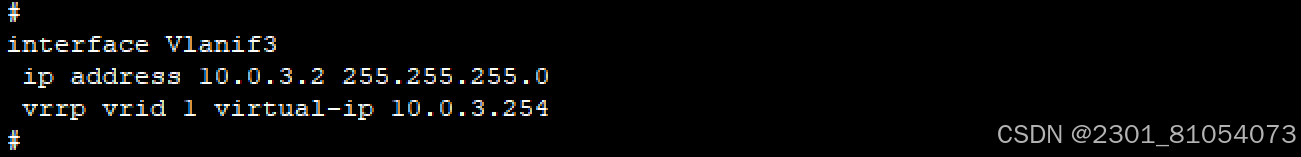

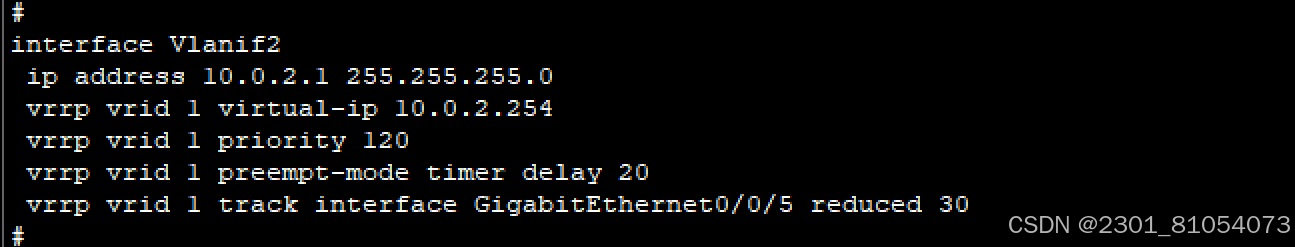

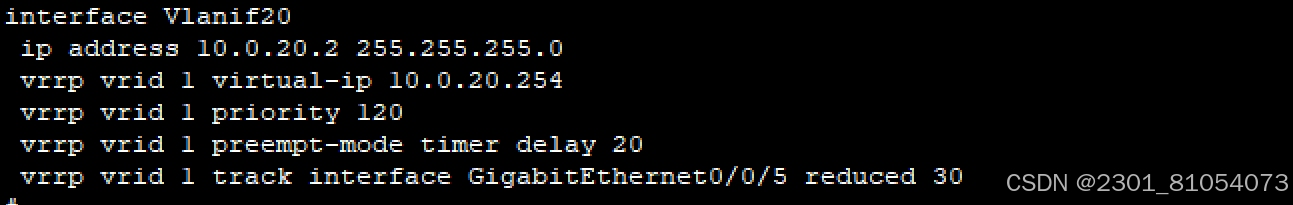

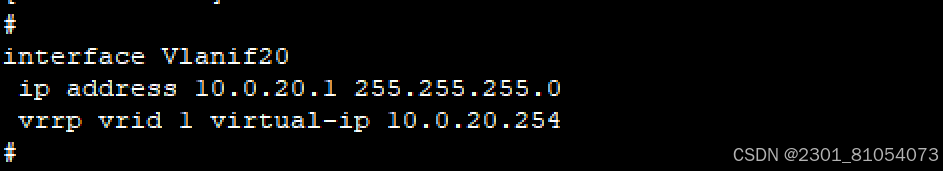

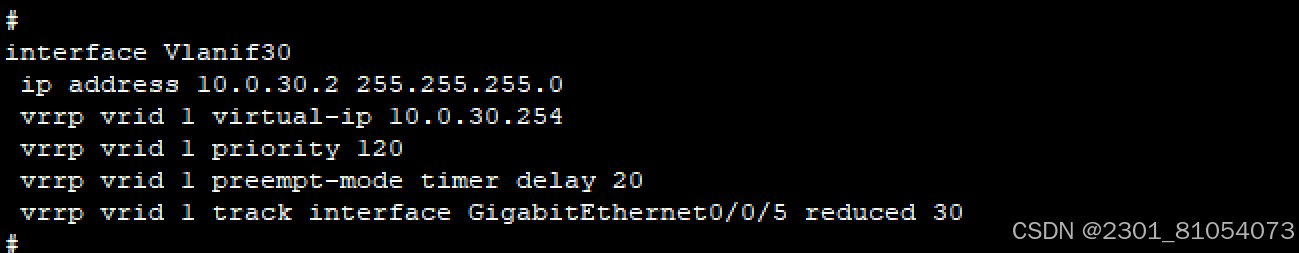

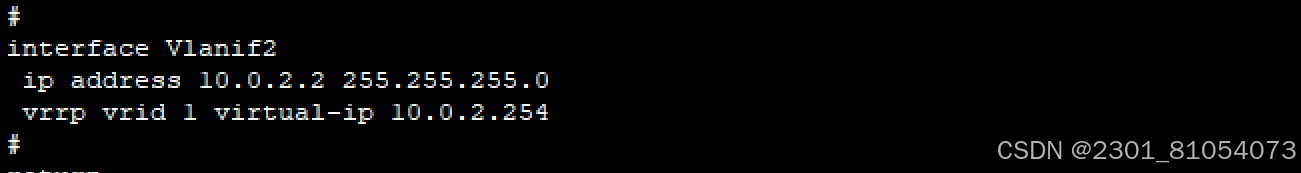

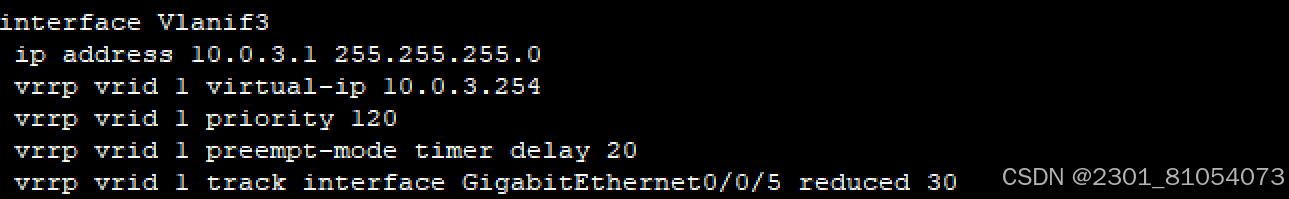

VRRP配置
SW1
SW2

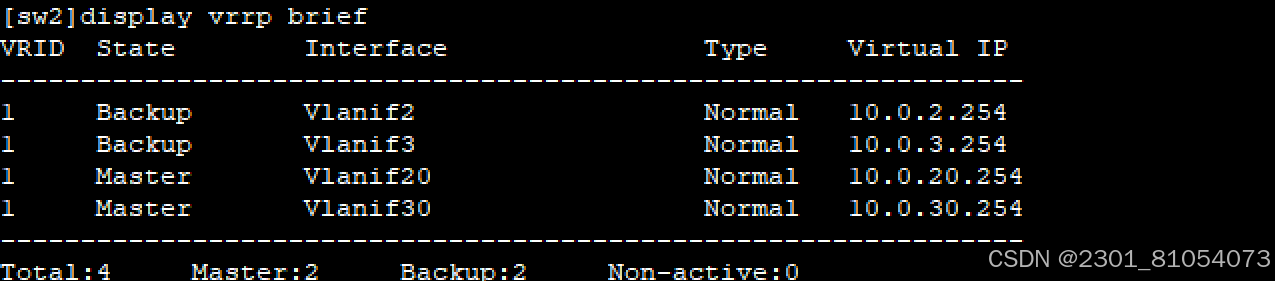

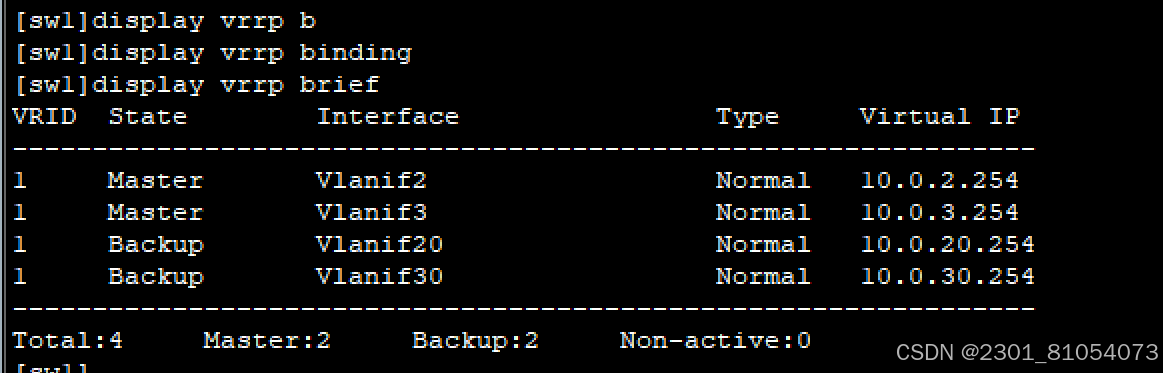

检验：
