LCD有官方给我们提供的库，我们使用其非常简单，唯一要注意的就是LCD和LED的引脚冲突。

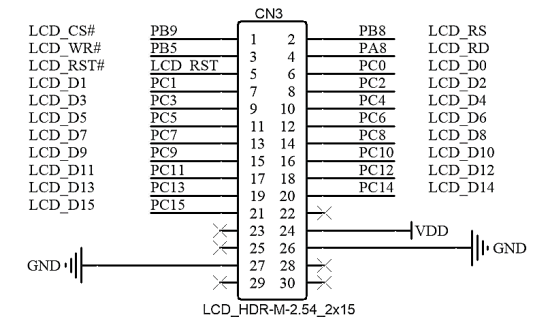

引脚状况

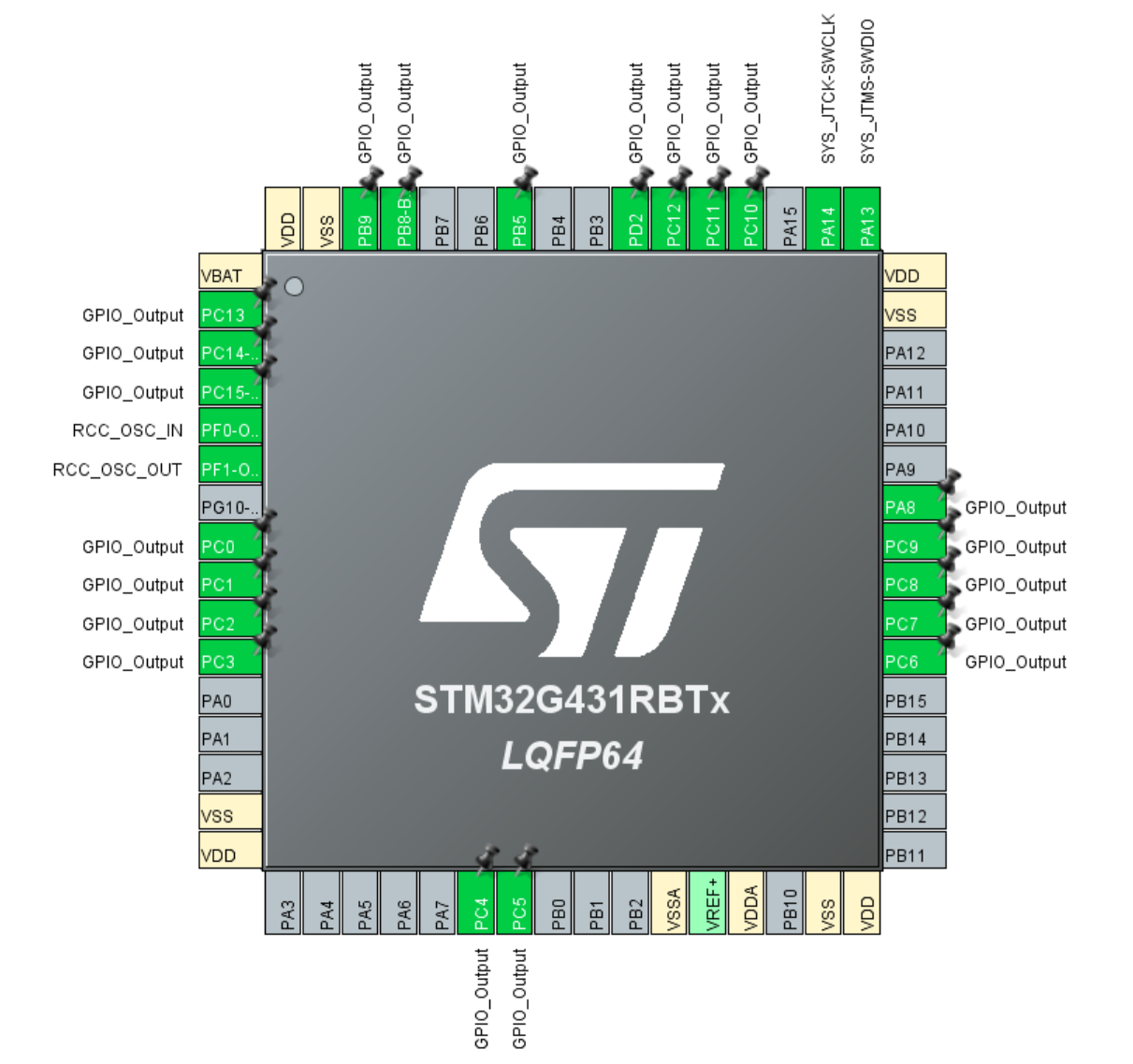

 STM32CubeMX

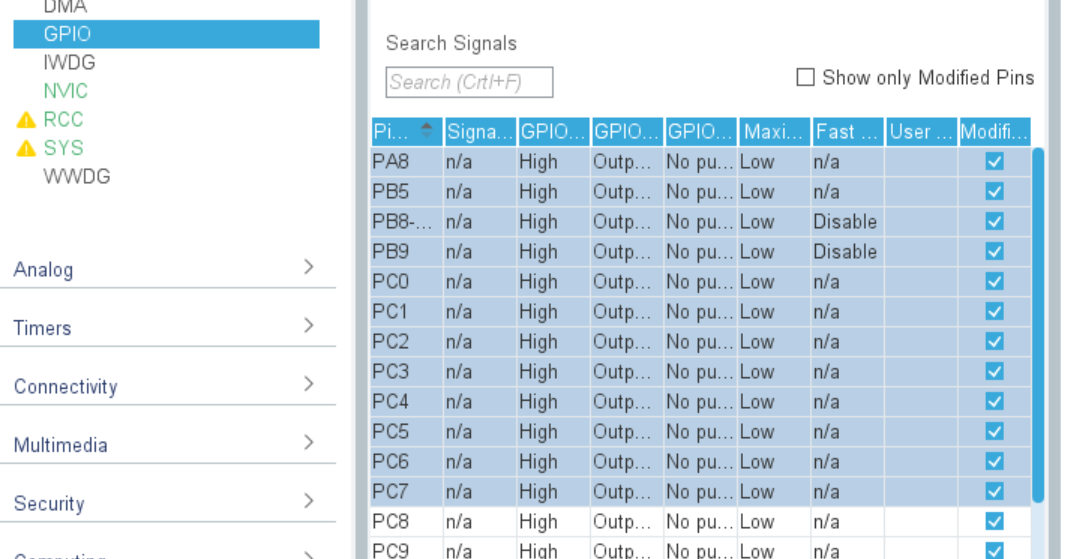

端口配置



使能

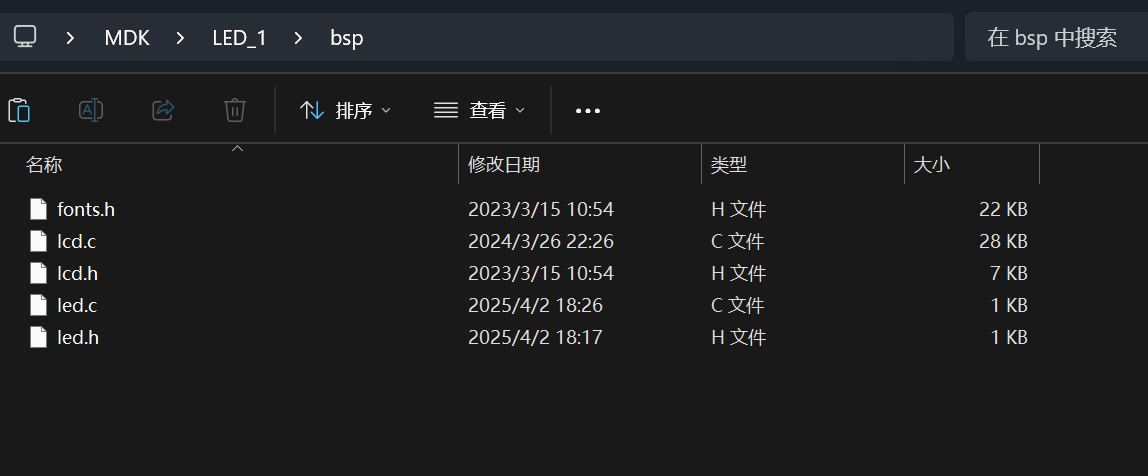

比赛给的选手 资源数据包中有以下三个文件，（除去led相关的），将他们复制到自己项目中



代码部分

 在项目中将上面三个文件添加进入项目即可

主要记住的几个函数

  void LCD_Init(void);                   //初始化
  void LCD_SetTextColor(vu16 Color);	 //设置文本颜色
  void LCD_SetBackColor(vu16 Color);     //设置背景颜色
  void LCD_Clear(u16 Color);			 //清屏
  void LCD_DisplayStringLine(u8 Line, u8 *ptr);  //在哪行写字，字使用指针传递

处理引脚冲突

资源复用场景下经典应用方法，通过寄存器状态的保存与恢复，确保外设间独立工作；

 主要用于解决 ​GPIO 端口复用导致的外设状态冲突问题

void LCD_Init(void)
{
    //保存
	uint16_t temp = GPIOC->ODR;
    //保存

    LCD_CtrlLinesConfig();
    dummy = LCD_ReadReg(0);

    if(dummy == 0x8230)
    {
        REG_8230_Init();
    }
    else
    {
        REG_932X_Init();
    }
    dummy = LCD_ReadReg(0);

	GPIOC->ODR = temp;   //恢复
}

void LCD_Clear(u16 Color)
{
    //保存
	uint16_t temp = GPIOC->ODR;
    //保存

    u32 index = 0;
    LCD_SetCursor(0x00, 0x0000);
    LCD_WriteRAM_Prepare(); /* Prepare to write GRAM */
    for(index = 0; index < 76800; index++)
    {
        LCD_WriteRAM(Color);
    }

	GPIOC->ODR = temp;    //恢复

}

void LCD_DisplayStringLine(u8 Line, u8 *ptr)
{
    //保存
	uint16_t temp = GPIOC->ODR;
    //保存

    u32 i = 0;
    u16 refcolumn = 319;//319;

    while ((*ptr != 0) && (i < 20))	 //	20
    {
        LCD_DisplayChar(Line, refcolumn, *ptr);
        refcolumn -= 16;
        ptr++;
        i++;
    }

	GPIOC->ODR = temp;    //恢复
}

main部分

LCD_Init();
LCD_Clear(White);
LCD_SetBackColor(White);
LCD_SetTextColor(Black);

while部分

这是比赛要求的显示屏幕，我们可以按照这个设置行数和列数

while (1)
  {
    /* USER CODE END WHILE */
    char text[20];
    sprintf(text,"         PARA");
	LCD_DisplayStringLine(Line3,(uint8_t *)text);
	sprintf(text,"     R=1");
	LCD_DisplayStringLine(Line4,(uint8_t *)text);
	sprintf(text,"     K=1");
	LCD_DisplayStringLine(Line5,(uint8_t *)text);
    /* USER CODE BEGIN 3 */
  }
