5.好事多磨 -- TCP网络连接Ⅱ

前言

第4章节通过回声服务示例讲解了TCP服务器端/客户端的实现方法。但这仅是从编程角度的学习，我们尚未详细讨论TCP的工作原理。因此，将详细讲解TCP中必要的理论知识，还将给出第4章节客户端问题的解决方案。

一、回声客户端完美实现

第4章节分析过回声客户端存在的问题。如果大家不太理解，请复习第2章节的TCP传输特性和第4章节的内容哦。

1.回声服务器端没有问题，只有回声客户端有问题？

问题不在服务器端，而在客户端。但只看代码也许不太好理解，因为I/O中使用了相同的函数。先回顾一下回声服务器端的I/O相关代码，下面是echo_server.c的代码。

while((str_len = read(cInt_sock, message, BUF_SIZE)) != 0)
	write(clnt_sock, message, str_len);

接着回顾回声客户端代码，下面是echo_client.c的代码。

write(sock, message, strlen(message));
str_len = read(sock, message, BUF_SIZE - 1);

二者都在循环调用read或write函数。实际上之前的回声客户端将100%接收自己传输的数据，只不过接收数据时的单位有些问题。扩展客户端代码回顾范围，下面是echo_client.c中的代码：

while(1)
{
	fputs("Input message(Q to quit): ", stdout);
	fGets(message,BUF_SIZE,stdin);
	......
	write(sock, message, strlen(message));
	str_len = read(sock, message, BUF_SIZE - 1);
	message[str_len] = 0;
	pRintf("Message from server: %s",message);
}

大家现在理解了吧？回声客户端传输的是字符串，而且是通过调用write函数一次性发送的。
之后还调用一次read函数，期待着接收自己传输的字符串。这就是问题所在。

– “既然回声客户端会收到所有字符串数据，是否只需多等一会儿?过一段时间后再
调用read函数是否可以一次性读取所有字符串数据?” –
的确，过一段时间后即可接收，但需要等多久?要等10分钟吗?这不符合常理，理想的客户端应在收到字符串数据时立即读取并输出。

2.回声客户端问题解决方法

我们说的回声客户端问题实际上是初级程序员经常犯的错误，其实很容易解决，因为可以提前确定接收数据的大小。若之前传输了20字节长的字符串，则在接收时循环调用read函数读取20个字节即可。既然有了解决方法，接下来给出代码。

// hello_client2.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include  <arpa/inet.h>
#include <sys/socket.h>
void error_handling(char* message);

int main()
{
    int sock;
    char message[BUF_SIZE];
    int str_len, recv_len, recv_cnt;
    struct sockaddr_in serv_adr;

    if(argv != 3){
        printf("Usage : %s <IP> <port>\n", argv[0]);
        exit(1);
    }

    sock = socket(PF_INET, SOCK_STREAM, 0);
    if(sock == -1)
        error_handling("socket() error");

    memset(&serv_adr, 0, sizeof(serv_adr));
    serv_adr.sin_family = AF_INET;
    serv_adr.sin_addr.s_addr = inet_addr(argv[1]);
    serv_adr.sin_port. = htons(atoi(argv[2]));

    if(connect(sock, (struct sockaddr*)&serv_adr, sizeof(serv_adr)) == -1)
        error_handling("connect() error!");
    else
        puts("Connected......");

    while(1)
    {
        fputs("Input message(Q to quit): ", stdout);
        fgets(message, BUF_SIZE, stdin);
        if(!strcmp(message, "q\n") || !strcmp(message, "Q\n"))
            break;

        str_len = write(sock, message, strlen(message));// 这里开始

        recv_len = 0;
        while(recv_len < str_len)
        {
            recv_cnt = read(sock, &message[recv_len], BUF_SIZE - 1);
            if(recv_len == -1)
                error_handling("read() error!");
            recv_len += recv_cnt;
        }
        message[recv_len] = 0;// 这里结束
        printf("Message from server: %s, message");
        close(sock);
        return 0 ;
}
}

void error_handling(char* message)
{
	fputs(message, stderr);
	fputc('\n', stderr);
	exit(1);
}

以上代码第43~53行是变更及添加的部分。之前的示例仅调用1次read函数，上述示例为了接收所有传输数据而循环调用read函数。另外，代码第46行循环可以写成如下形式，可能这种方式更容易理解。

while(recv_len != str_len)
{
	...
}

接收的数据大小应和传输的相同，因此，recv_len中保存的值等于str_len中保存的值时，即可跳出while循环。也许各位认为这种循环写法更符合逻辑，但有可能引发无限循环。假设发生异常情况，读取数据过程中recv_len超过str_len，此时就无法退出循环。而如果while循环写成下面这种形式，则即使发生异常也不会陷入无限循环。

while(recv_len < str_len)
{
	...
}

写循环语句时应尽量降低因异常情况而陷人无限循环的可能。以上示例可以结合第4章的echo_server.c运行。大家已经非常熟悉运行结果。

二、如果问题不在于回声客户端：定义应用层协议

回声客户端可以提前知道接收的数据长度，但我们应该意识到，更多情况下这不太可能。既然如此，若无法预知接收数据长度时应如何收发数据？此时需要的就是应用层协议的定义。之前的回声服务器端/客户端中定义了如下协议。
– “收到Q就立即终止连接。” –
同样，收发数据过程中也需要定好规则（协议）以表示数据的边界，或提前告知收发数据的大小。服务器端/客户端实现过程中逐步定义的这些规则集合就是应用层协议。可以看出，应用层协议并不是高深莫测的存在，只不过是为特定程序的实现而制定的规则。
下面编写程序以体验应用层协议的定义过程。该程序中，服务器端从客户端获得多个数字和运算符信息。服务器端收到数字后对其进行加减乘运算，然后把结果传回客户端。例如，向服务器端传递3、5、9的同时请求加法运算，则客户端收到3+5+9的运算结果；若请求做乘法运算，则客户端收到3×5×9的运算结果。而如果向服务器端传递4、3、2的同时要求做减法，则客户端将收到4-3-2的运算结果，即第一个参数成为被减数。
大家根据以上要求思考下如何编写服务器端/客户端，细节部分可以自定义。我实现的程序运行结果如下。先给出服务器端运行结果。

三、计算器服务器端/客户端示例

大家尝试实现了吗？它在功能上没有特别之处，但若想在网络环境下实现这些功能并非易事。特别是不熟悉C语言中的数组及指针应用的人，会在实现程序功能时吃苦头。因此，我希望通过本示例补充回声服务器端/客户端实现中未涉及的部分。如果可能，还是希望大家自已动手实现。若成功实现（而不是看源代码理解），有助于大家提升自信哦。
我编写程序前设计了如下应用层协议，但这只是为实现程序而设计的最低协议，实际的应用程序实现中需要的协议更详细、准确。
■ 客户端连接到服务器端后以1字节整数形式传递待算数字个数。
■ 客户端向服务器端传递的每个整数型数据占用4字节。
■ 传递整数型数据后接着传递运算符。运算符信息占用1字节。
■ 选择字符+、一、*之一传递。
■ 服务器端以4字节整数型向客户端传回运算结果。
■ 客户端得到运算结果后终止与服务器端的连接。
这种程度的协议相当于实现了一半程序，这也说明应用层协议设计在网络编程中的重要性。
只要设计好协议，实现就不会成为大问题。另外，之前也讲过，调用close函数将向对方传递EOF，请大家记住这一点并加以运用。接下来给出我实现的计算器客户端代码。实际上，与服务器端相比，客户端中有更多需要学习的内容。

// op_client.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include  <arpa/inet.h>
#include <sys/socket.h>
#define BUF_SIZE 1024
#define RLT_SIZE 4 // 10
#define OPSZ 4
void error_handling(char* message);

int main(int argc, char *argv[])
{
    int sock;
    char opmsg[BUF_SIZE]; // 17
    int result, opnd_cnt, i;
    struct sockaddr_in serv_adr;
    if(argc != 3){
        printf("Usage : %s <IP> <port>\n", argv[0]);
        exit(1);
    }

    sock = socket(PF_INET, SOCK_STREAM, 0);
    if(sock == -1)
        error_handling("socket() error");

    memset(&serv_adr, 0, sizeof(serv_adr));
    serv_adr.sin_family = AF_INET;
    serv_adr.sin_addr.s_addr = inet_addr(argv[1]);
    serv_adr.sin_port = htons(atoi(argv[2]));

    if(connect(sock, (struct sockaddr*)&serv_adr, sizeof(serv_adr)) == -1)
        error_handling("connect() error!");
    else
        puts("Connected......");

    fputs("Operand count: ", stdout);
    scanf("%d", &opnd_cnt);// 33
    opmsg[0]=(char)opnd_cnt;

    for(i = 0; i < opnd_cnt; ++i) // 36
    {
        printf("Operand %d: ", i+1);
        scanf("%d", (int*)&opmsg[i*OPSZ+1]);
    } // 40
    fgetc(stdin);
    fputs("Operator: ", stdout);
    scanf("%c", &opmsg[opnd_cnt*OPSZ+1]);
    write(sock, opmsg, opnd_cnt*OPSZ+2);
    read(sock, &result, RLT_SIZE);

    printf("Operation result: %d \n", result);
    close(sock);
    return 0;
}

void error_handling(char* message)
{
	fputs(message, stderr);
	fputc('\n', stderr);
	exit(1);
}

第10、11行：将待算数字的字节数和运算结果的字节数设为常数。
第17行：为收发数据准备的内存空间，需要数据积累到一定程度后再收发，因此通过数组创建。
第40、41行：从程序用户的输入中得到待算数个数后，保存至数组opmsg。强制转换成char
类型，因为协议规定待算数个数应通过1字节整数型传递，因此不能超过1字
节整数型能够表示的范围。该示例中用的是有符号整数型，但待算数个数不
能是负数，因此使用无符号整数型更合理。
第43~47行：从程序用户的输入中得到待算整数，保存到数组opmsg。4字节int型数据要保存到char数组，因而转换成int指针类型。若不太理解此部分，应需要单独复习指针。
第48行：第43行中需输入字符，在此之前调用fgetc函数删掉缓冲中的字符n。
第50行：最后输入运算符信息，保存到opmsg数组。
第51行：调用write函数一次性传输opmsg数组中的运算相关信息。可以调用1次write函数进行传输，也可以分成多次调用。前面反复强调过，这是因为TCP中不存在数据边界。
第52行：保存服务器端传输的运算结果。待接收的数据长度为4字节，因此调用1次read函数即可接收。

客户端的实现到此结束，给出客户端向服务器端传输的数据结构示例：
在这里插入图片描述
从图中可以看出，若想在同一数组中保存并传输多种数据类型，应把数组声明为char类型。而且需要额外做一些指针及数组运算。接下来给出服务器端代码。

// op_server.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include  <arpa/inet.h>
#include <sys/socket.h>
#define BUF_SIZE 1024
#define OPSZ 4
void error_handling(char* message);
int calculate(int opnum, int opnds[], char oprator);

int main(int argc, char *argv[])
{
    int serv_sock, clnt_sock;
    char opinfo[BUF_SIZE];
    int result, opnd_cnt, i;
    int recv_cnt, recv_len;
    struct sockaddr_in serv_adr, clnt_adr;
    socklen_t clnt_adr_sz;
    if(argc != 2){
        printf("Usage : %s <port>\n", argv[0]);
        exit(1);
    }

    serv_sock = socket(PF_INET, SOCK_STREAM, 0);
    if (serv_sock)
        error_handling("socket() error");

    memset(&serv_adr, 0, sizeof(serv_adr));
    serv_adr.sin_family = AF_INET;
    serv_adr.sin_addr.s_addr = htonl(INADDR_ANY);
    serv_adr.sin_port = htons(atoi(argv[1]));

    if(bind(serv_sock, (struct sockaddr*)&serv_adr, sizeof(serv_adr)) == -1)
        error_handling("bind() error");
    if(listen(serv_sock, 5) == -1)
        error_handling("listen() error");
    clnt_adr_sz = sizeof(clnt_adr);

    for (i = 0; i < 5; i++) // 42
    {
        opnd_cnt = 0;
        clnt_sock = accept(serv_sock, (struct sockaddr*)&clnt_adr, &clnt_adr_sz);
        read(clnt_sock, &opnd_cnt, 1); // 46

        recv_len = 0;
        while((opnd_cnt*OPSZ + 1) > recv_len)
        {
            recv_cnt = read(clnt_sock, &opinfo[recv_len], BUF_SIZE - 1);
            recv_len += recv_cnt;
        }
        result = calculate(opnd_cnt, (int*)opinfo, opinfo[recv_len - 1]); // 54
        write(clnt_sock, (char*)&result, sizeof(result)); // 55
        close(clnt_sock);
    }
    close(serv_sock);
    return 0;
}

int calculate(int opnum, int opnds[], char op)
{
    int result = opnds[0], i;
    switch(op)
    {
    case '+':
        for(i = 1; i < opnum; ++i) result += opnds[i];
        break;
    case '-':
        for(i = 1; i < opnum; ++i) result -= opnds[i];
        break;
    case '*':
        for(i = 1; i < opnum; ++i) result *= opnds[i];
        break;
    }
    return result;
}


void error_handling(char* message)
{
	fputs(message, stderr);
	fputc('\n', stderr);
	exit(1);
}

■ 第42行：为了接收5个客户端的连接请求而编写的for语句。
■ 第46行：首先接收待算数个数。
■ 第42~46行：根据第39行中的待算数个数接收待算数。
■ 第54行：调用calculate函数的同时传递待算数和运算符信息参数。
■ 第55行：向客户端传输calculate函数返回的运算结果。
对计算器服务器端/客户端的讲解到此结束，大叫可能略感困难，但思考一下应该就能理解。

三、TCP原理

本想在此结束TCP相关介绍，觉得会稍显仓促，所以补充讲解TCP的理论部分。本章节内容将成为日后理解套接字选项的基础，希望大家能够全部掌握。

1.TCP套接字中的I/O缓冲

如前所述，TCP套接字的数据收发无边界。服务器端即使调用1次write函数传输40字节的数据，客户端也有可能通过4次read函数调用每次读取10字节。但此处也有一些疑问，服务器端一次性传输了40字节，而客户端居然可以缓慢地分批接收。客户端接收10字节后，剩下的30字节在何处等候呢？是不是像飞机为等待着陆而在空中盘旋一样，剩下30字节也在网络中徘徊并等待接收呢?
实际上，write函数调用后并非立即传输数据，read函数调用后也并非马上接收数据。更准确地说，write函数调用瞬间，数据将移至输出缓冲；read函数调用瞬间，从输人缓冲读取数据。
调用write函数时，数据将移到输出缓冲，在适当的时候（不管是分别传送还是一次性传送)传向对方的输人缓冲。这时对方将调用read函数从输入缓冲读取数据。这些I/O缓冲特性可整理如下：
■ I/O缓冲在每个TCP套接字中单独存在。
■ I/O缓冲在创建套接字时自动生成。
■ 即使关闭套接字也会继续传递输出缓冲中遗留的数据。
■ 关闭套接字将丢失输人缓冲中的数据。
那么，下面这种情况会引发什么事情？理解了I/O缓冲后，各位应该可以猜出其流程：
– “客户端输入缓冲为50字节，而服务器端传输了100字节。” –
这的确是个问题。输人缓冲只有50字节，却收到了100字节的数据。可以提出如下解决方案：
– “填满输入缓冲前迅速调用read函数读取数据，这样会腾出一部分空间，问题就解决了。” –
当然，这只是我的一个小玩笑，相信大家不会当真，那么马上给出结论：
– “不会发生超过输入缓冲大小的数据传输。” –
也就是说，根本不会发生这类问题，因为TCP会控制数据流。TCP中有滑动窗口（Sliding Window)协议，用对话方式呈现如下：
■ 套接字A：“你好，最多可以向我传递50字节。”
■ 套接字B：“OK!”
■ 套接字A：“我腾出了20字节的空间，最多可以收70字节。”
■ 套接字B：“OK！”
数据收发也是如此，因此TCP中不会因为缓冲溢出而丢失数据。
（write函数和Windows的send函数并不会在完成向对方主机的数据传输时
返回，而是在数据移到输出缓冲时。但TCP会保证对输出缓冲数据的传输，
所以说write函数在数据传输完成时返回。要准确理解这句话。）

2.TCP内部工作原理1：与对方套接字的连接

TCP套接字从创建到消失所经过程分为如下3步。
■ 与对方套接字建立连接。
■ 与对方套接字进行数据交换。
■ 断开与对方套接字的连接。
首先讲解与对方套接字建立连接的过程。连接过程中套接字之间的对话如下。
■ [Shake1]套接字A：“你好，套接字B。我这儿有数据要传给你，建立连接吧。”
■ [Shake2]套接字B：“好的，我这边已就绪。”
■ [Shake3]套接字A：“谢谢你受理我的请求。”

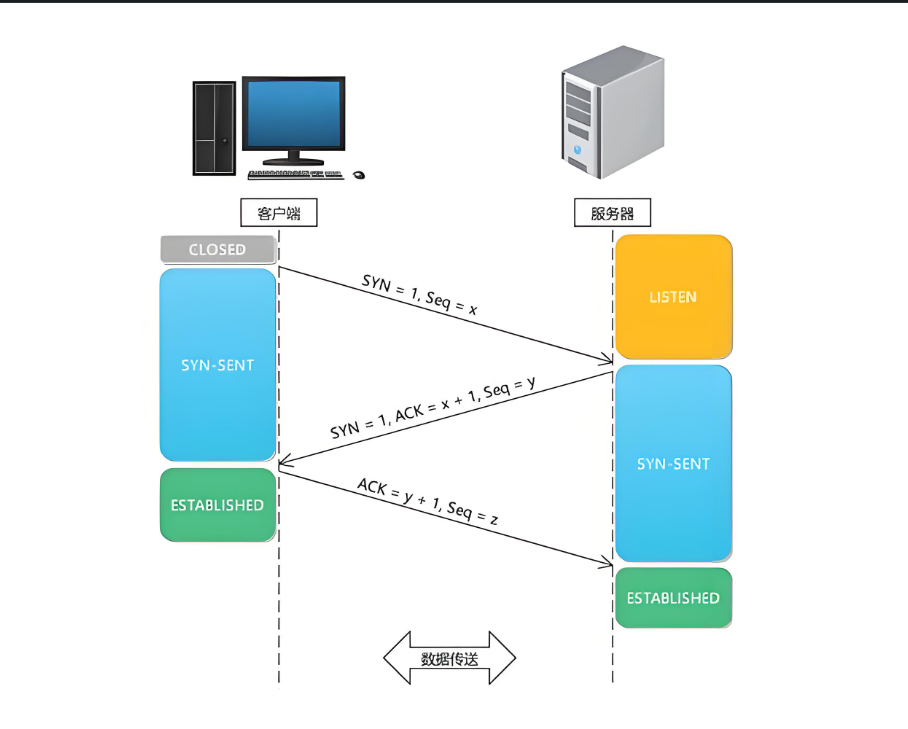

TCP在实际通信过程中也会经过3次对话过程，因此，该过程又称Three-wayhandshaking（三次握手)。接下来给出连接过程中实际交换的信息格式：
在这里插入图片描述
套接字是以全双工（Full-duplex)方式工作的。也就是说，它可以双向传递数据。因此，收发数据前需要做一些准备。首先，请求连接的主机A向主机B传递如下信息：
[SYN] SEQ:X, ACK:-
该消息中SEQ为X，ACK为空，而SEQ为X的含义如下：
– “现传递的数据包序号为X，如果接收无误，请通知我向您传递X+1号数据包。” –
这是首次请求连接时使用的消息，又称SYN。SYN是Synchronization的简写，表示收发数据前传输的同步消息。接下来主机B向A传递如下消息：
[SYN+ACK] SEQ:Y, ACK:X+1
此时SEQ为Y，ACK为X+1，而SEQ为Y的含义如下：
“现传递的数据包序号为Y，如果接收无误，请通知我向您传递Y+1号数据包。”
而ACKX+1的含义如下：
“刚才传输的SEQ为X的数据包接收无误，现在请传递SEQ为X+1的数据包。”
对主机A首次传输的数据包的确认消息（ACK X+1）和为主机B传输数据做准备的同步消息（SEQ Y）捆绑发送，因此，此种类型的消息又称SYN+ACK。
收发数据前向数据包分配序号，并向对方通报此序号，这都是为防止数据丢失所做的准备。
通过向数据包分配序号并确认，可以在数据丢失时马上查看并重传丢失的数据包。因此，TCP可以保证可靠的数据传输。最后观察主机A向主机B传输的消息：
[ACK] SEQ:Z, ACK:Y+1
之前也讨论过，TCP连接过程中发送数据包时需分配序号。在之前的序号Y的基础上加1，也就是分配Y+1。此时该数据包传递如下消息：
“已正确收到传输的SEQ为Y的数据包，现在可以传输SEQ为Y+1的数据包。”
这样就传输了添加ACK Y+1的ACK消息。至此，主机A和主机B确认了彼此均就绪。

3.TCP内部工作原理2：与对方主机的数据交换

通过第一步三次握手过程完成了数据交换准备，下面就正式开始收发数据：

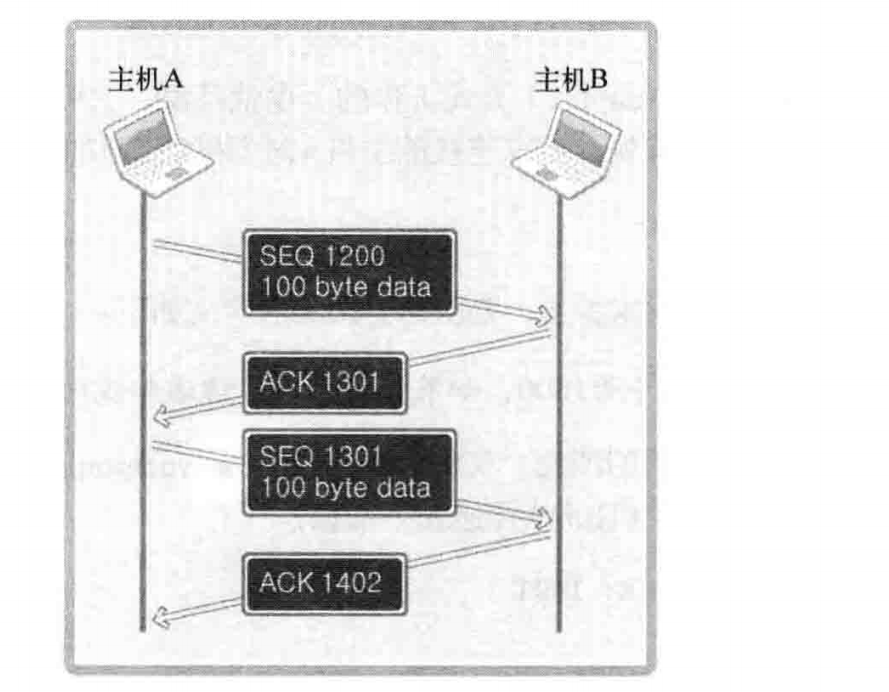

在这里插入图片描述
给出了主机A分2次（分2个数据包）向主机B传递200字节的过程。首先，主机A通过1个数据包发送100个字节的数据，数据包的SEQ为1200。主机B为了确认这一点，向主机A发送ACK1301消息。
此时的ACK号为1301而非1201，原因在于ACK号的增量为传输的数据字节数。假设每次ACK号不加传输的字节数，这样虽然可以确认数据包的传输，但无法明确100字节全都正确传递还是丢失了一部分，比如只传递了80字节。因此按如下公式传递ACK消息：
ACK号 → SEQ号 + 传递的字节数+1
与三次握手协议相同，最后加1是为了告知对方下次要传递的SEQ号。下面分析传输过程中数据包消失的情况：

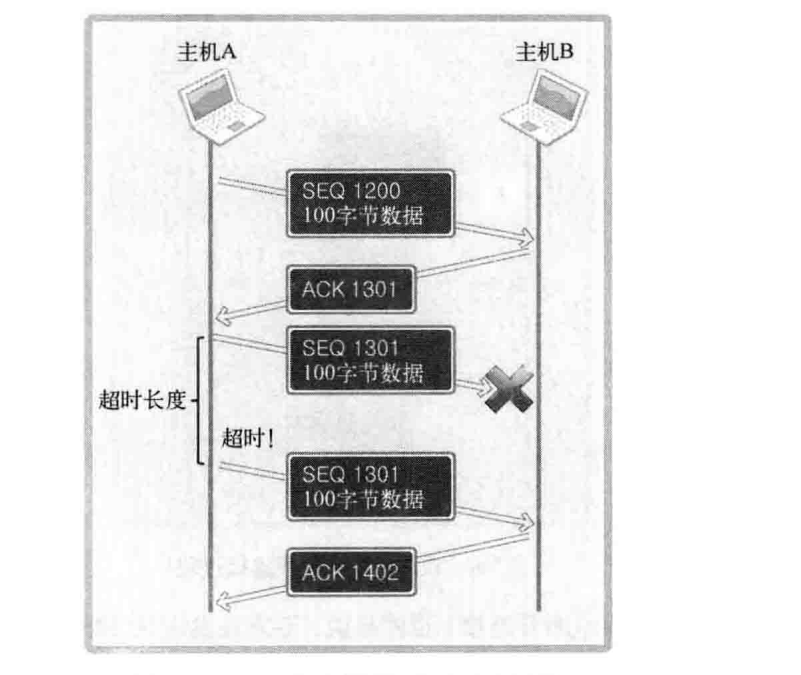

在这里插入图片描述
通过SEQ1301数据包向主机B传递100字节数据。但中间发生了错误，主机B未收到。经过一段时间后，主机A仍未收到对于SEQ1301的ACK确认，因此试着重传该数据包。为了完成数据包重传，TCP套接字启动计时器以等待ACK应答。若相应计时器发生超时（Time-out!）则重传。

4.TCP的内部工作原理3：断开与套接字的连接

TCP套接字的结束过程也非常优雅。如果对方还有数据需要传输时直接断掉连接会出问题，所以断开连接时需要双方协商。断开连接时双方对话如下。
■ 套接字A：“我希望断开连接。”
■ 套接字B：“哦，是吗?请稍候。”
■ 套接字B：“我也准备就绪，可以断开连接。”
■ 套接字A：“好的，谢谢合作。”
先由套接字A向套接字B传递断开连接的消息，套接字B发出确认收到的消息，然后向套接字A传递可以断开连接的消息，套接字A同样发出确认消息。
在这里插入图片描述

数据包内的FIN表示断开连接。也就是说，双方各发送1次FIN消息后断开连接。此过程经历4个阶段，因此又称四次握手（Four-wayhandshaking)。SEQ和ACK的含义与之前讲解的内容一致。向主机A传递了两次ACK5001，也许这会让各位感到困惑。其实，第二次FIN数据包中的ACK5001只是因为接收ACK消息后未接收数据而重传的。
